人教版九年级物理第十六章第四节16.4变阻器 同步训练（含答案）

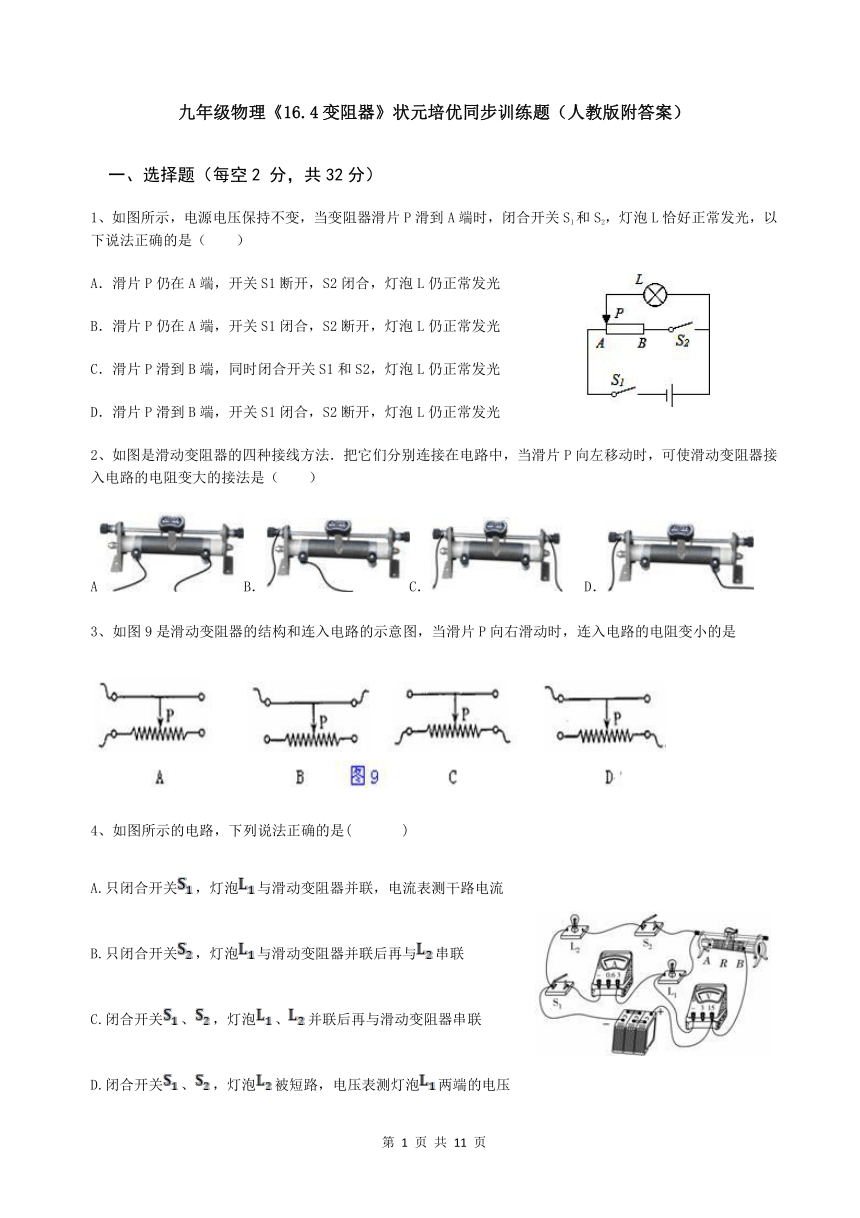

九年级物理《16.4变阻器》状元培优同步训练题（人教版附答案）

一、选择题（每空2 分，共32分）
1、如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（　　）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
2、如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（　　）
AB．C．? D．
3、如图9是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是

4、如图所示的电路，下列说法正确的是(??? )
A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流
B.只闭合开关，灯泡与滑动变阻器并联后再与串联
C.闭合开关、，灯泡、并联后再与滑动变阻器串联
D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压

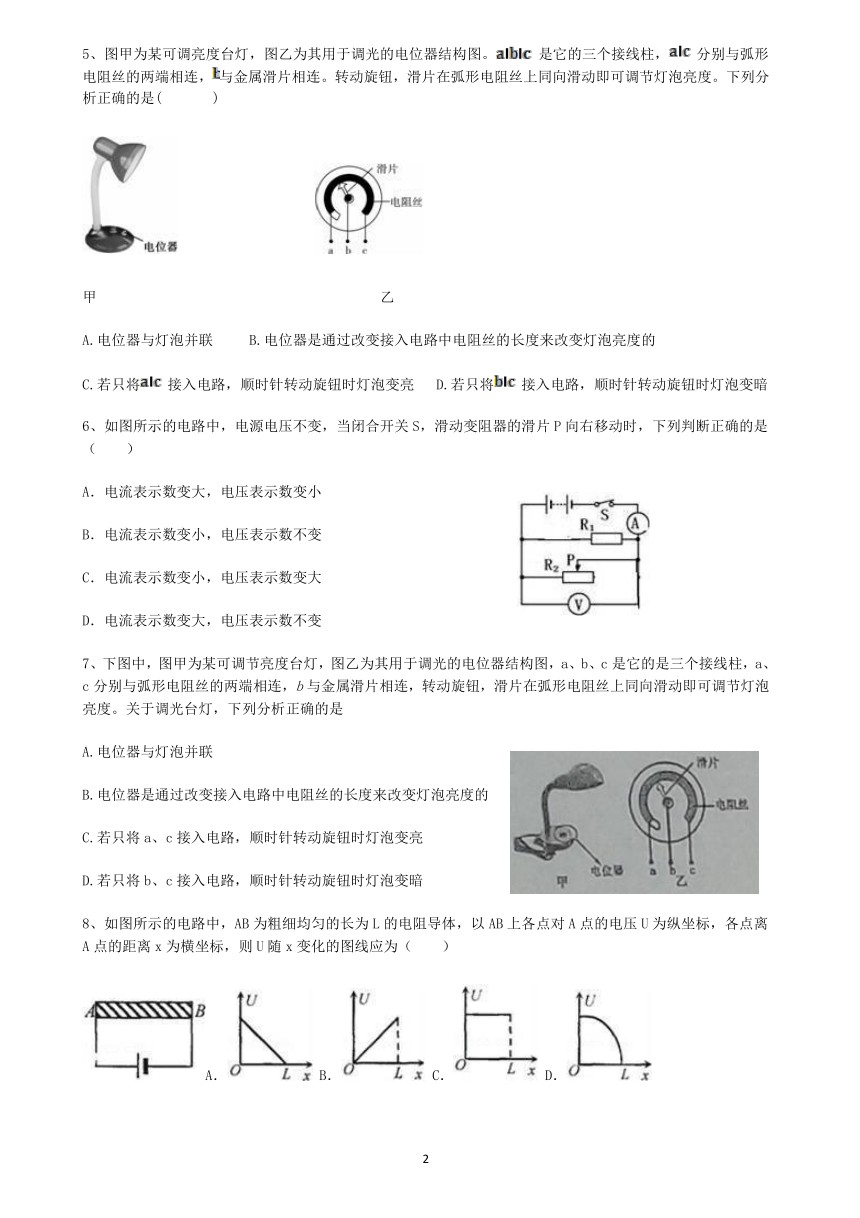

5、图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。是它的三个接线柱，分别与弧形电阻丝的两端相连，与金属滑片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列分析正确的是(??? )
?????????
甲????????????? ??????乙
A.电位器与灯泡并联 B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将接入电路，顺时针转动旋钮时灯泡变亮 D.若只将接入电路，顺时针转动旋钮时灯泡变暗
6、如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数不变
7、下图中，图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。关于调光台灯，下列分析正确的是?
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
8、如图所示的电路中，AB为粗细均匀的长为L的电阻导体，以AB上各点对A点的电压U为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图线应为（　　）
A． B． C． D．

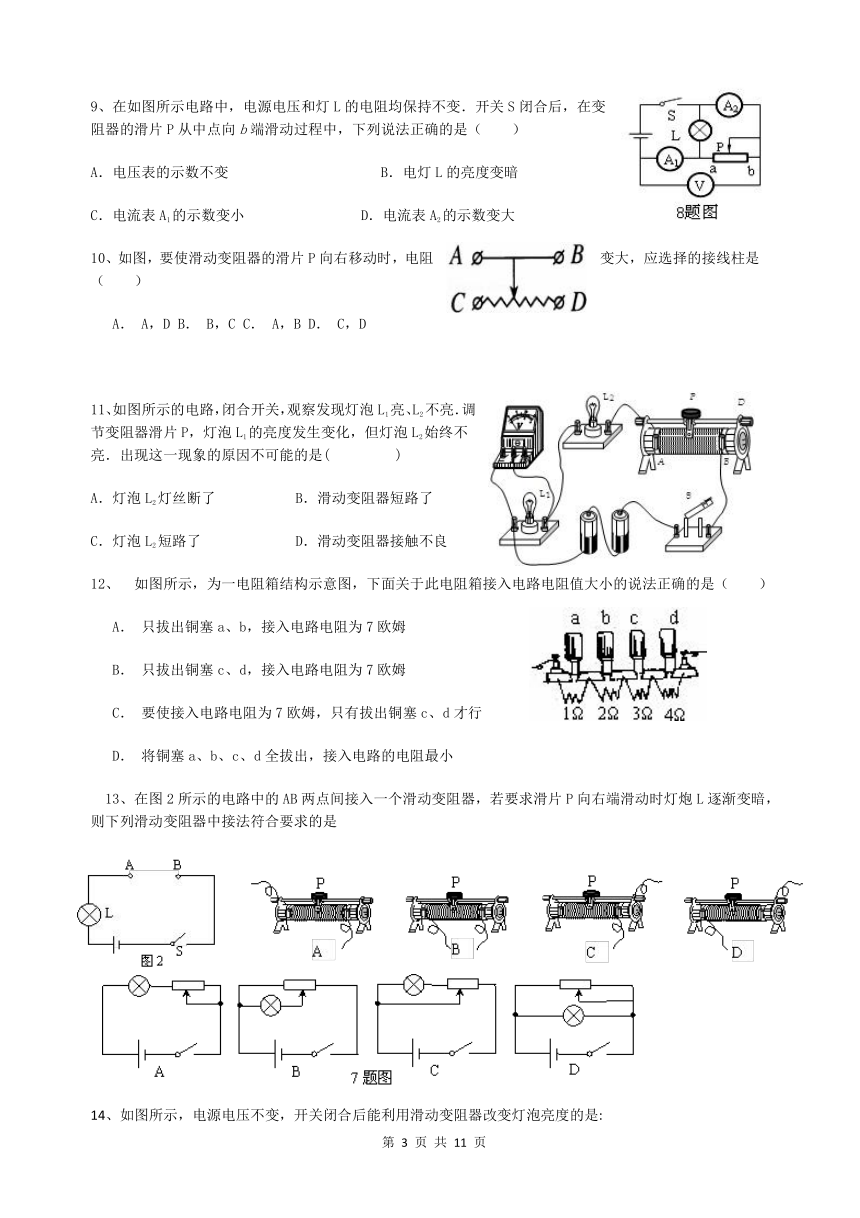

9、在如图所示电路中，电源电压和灯L的电阻均保持不变．开关S闭合后，在变阻器的滑片P从中点向b端滑动过程中，下列说法正确的是（　　）
A．电压表的示数不变????????? ?B．电灯L的亮度变暗?
C．电流表A1的示数变小???? ? ??D．电流表A2的示数变大　
10、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（　　）
　 A． A，D B． B，C C． A，B D． C，D
　
11、如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因不可能的是(???? )
A．灯泡L2灯丝断了??? B．滑动变阻器短路了
C．灯泡L2短路了?????? D．滑动变阻器接触不良
12、?如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（　　）
　 A． 只拔出铜塞a、b，接入电路电阻为7欧姆
　 B． 只拔出铜塞c、d，接入电路电阻为7欧姆
　 C． 要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
　 D． 将铜塞a、b、c、d全拔出，接入电路的电阻最小
　13、在图2所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯炮L逐渐变暗，则下列滑动变阻器中接法符合要求的是

14、如图所示，电源电压不变，开关闭合后能利用滑动变阻器改变灯泡亮度的是:

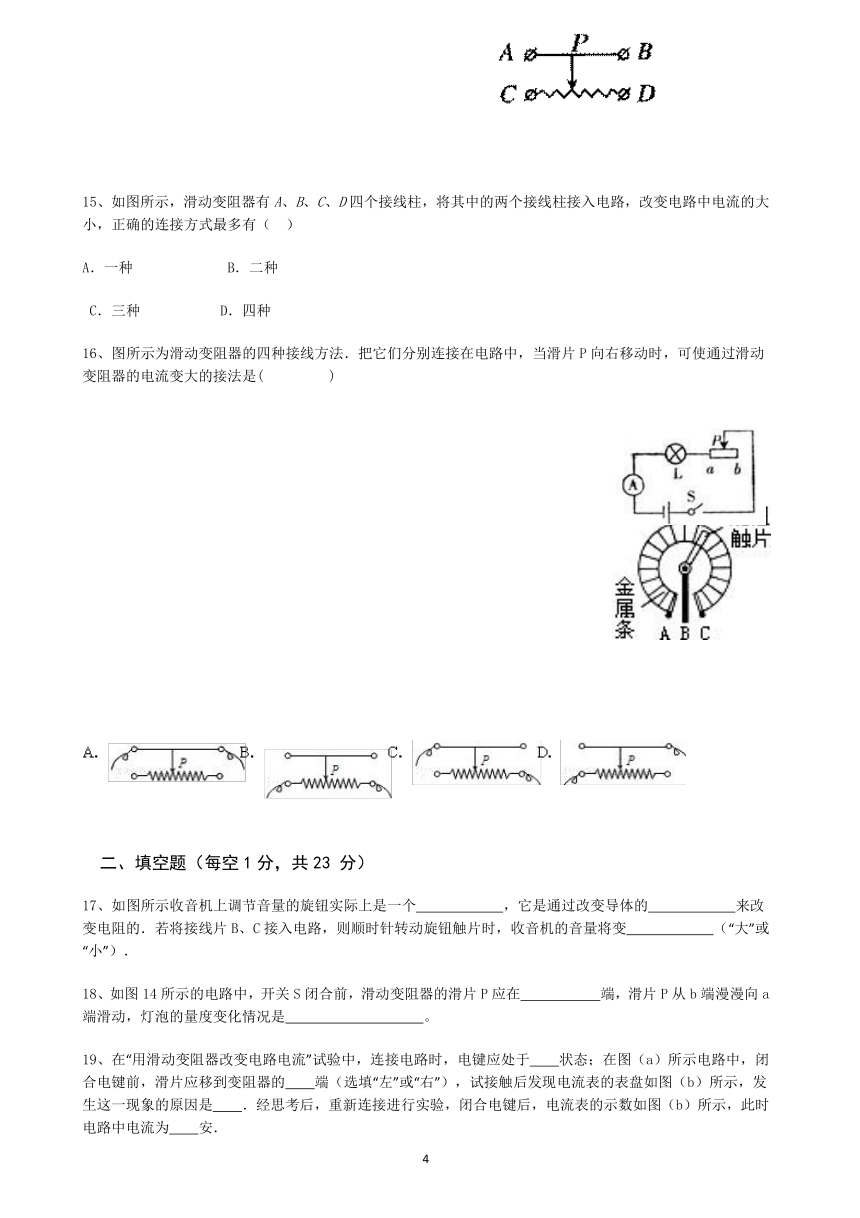

15、如图所示，滑动变阻器有A、B、C、D四个接线柱，将其中的两个接线柱接入电路，改变电路中电流的大小，正确的连接方式最多有（　）
A．一种　????? B．二种　??????
C．三种　　??? D．四种
16、图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是(???? )

二、填空题（每空1分，共23 分）
17、如图所示收音机上调节音量的旋钮实际上是一个　　　　　　，它是通过改变导体的　　　　　　来改变电阻的．若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变　　　　　　（“大”或“小”）．
18、如图14所示的电路中，开关S闭合前，滑动变阻器的滑片P应在????? 端，滑片P从b端漫漫向a端滑动，灯泡的量度变化情况是??????? ??。
19、在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于　　状态；在图（a）所示电路中，闭合电键前，滑片应移到变阻器的　　端（选填“左”或“右”），试接触后发现电流表的表盘如图（b）所示，发生这一现象的原因是　　．经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b）所示，此时电路中电流为　　安．

20、如图所示，电阻箱的示数为??????? Ω。
21、滑动变阻器是通过改变导体的___________来改变电阻，从而改变电路中的电流。某滑动变阻器上标有“100Ω? 1A”的字样，其中100Ω表示________________________，1A表示________________________。
22、如图为一插入式电阻箱结构示意图，当拔出铜塞cd时，电阻箱连入电路的电阻是____Ω，要使电阻箱连入电路的电阻最大，应_________。
23、一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个___________，观察___________可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能，可采取的方法是___________。
24、如图所示是学生实验中常用的滑动变阻器.要改变其接入电路中的电阻大小，若一根导线接在C接线柱时，另一根导线应接在________接线柱上.按你的接法，当滑片P向右滑动时，滑动变阻器连入电路中的电阻将__________(选填“变大”“变小”或“不变”)，实验前滑片P应移到_________端(均用图中的字母表示).
25、图2中M、N间接入如图1所示的滑动变阻器．当M与A、N与B相连接，滑片向右端移动，接入电路的电阻将__________ （选填“变大”、“变小”或“不变”），这是因为将滑动变阻器当成__________接在电路中．
三、作图题（共14 分）
26（5分）如图所示，请用笔画线代替导线将电路连接起来，要求：L1与L2并联，电流表测L1的电流，电压表测L2的电压，变阻器控制L2的亮度，且滑片P向右移时灯泡变暗。
27（4分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．要求：小灯L与滑动变阻器R并联，且当滑动变阻器的滑片向左移动时，电流表的示数变小．

28（5分）在图中，将电池、电流表、电压表三个元件符号正确填进电路的空白处，要求开关S闭合后：（1）电流方向如图所示（2）移动滑动变阻器的滑片P，小灯L变亮时，电流表示数变大，电压表示数变小。

四、实验,探究题（共23分）


29（8分）现有电流表，电压表，滑动变阻器，三个蓄电池，小灯泡，开关，导线若干。
（1）将下图元件按要求用笔画线代替导线连接起来；
要求：①电流表测通过灯L的电流（约0.4A）；②电压表测L两端的电压（约3.8V）；
③滑动变阻器的滑片向右移电阻变大；④?开关控制整个电路；
（2）在右方框处处画出对应的电路图；

（3）开关S闭合前，滑片P应置于________???端；
（4）实验过程中，滑片P向左移动，灯L的亮度________?。

30（5分）?如图所示是“用滑动变阻器改变电流”实验的实物连接图，其中小灯泡标有“2.5V? 0.3A”字样，滑动变阻器标有“20Ω 1A”字样，则：（1）变阻器上标着的“20Ω 1A”的含义是______________________________________；
（2）当某同学准备闭合开关进行实验时，同桌同学发现了该实验电路连接有错误或不恰当的地方，他及时阻止了这一同学的操作。请你指出该电路连接中错误或不恰当的地方。
①__________________________________
②__________________________________
③__________________________________
31（10分）阅读下面短文：
导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用。
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速地增大。利用这种半导体可以做成体积很的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。
回答下列问题：
（1）如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变____________（选填“大”或“小”）。
（2）上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为20℃（如图所示），则25℃的刻度应在20℃的__________边（选填“左”或“右”）。
（3）为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用图中的器材（可增加元件）设计一个电路。






五、综合题（共8分）
32、滑动变阻器
1．滑动变阻器是通过改变连入电路中电阻线的_____? 来改变连入电路中的电阻的。滑动变阻器上标有“0~50Ω,2A”字样, 0~50Ω表示____ _____ __，2A表示_____ _____。
2．如图13所示，电源电压保持不变，闭合开关S，当滑动变阻器R的滑片P从中点向b端滑动的过程中（??? ）
A．电压表的示数变大???? ?????B．电流表A1示数变小
C．电流表A2示数变大?????? ???D．灯泡上的亮度变暗
?
?
?
参考答案一、选择题
1、B
2、D【考点】滑动变阻器的使用．
【分析】滑动变阻器有四个接线柱，使用时选择上面一个接线柱和下面一个接线柱．都接上面时，相当于导线，都接下面时，相当于定值电阻．
【解答】解：A、图中接了下面两接线柱，相当于定值电阻，不合题意；
B、图中当滑片P向左移动时，接入电路的电阻丝变短，使电阻变小，不合题意；
C、图中接了上面两接线柱，相当于导线，不合题意；
D、图中当滑片P向左移动时，接入电路的电阻丝变长，使电阻变大，符合题意．故选D．
3、?D
4、C? 解析：只闭合开关，灯泡与滑动变阻器串联，故A选项错误；只闭合开关，灯泡与滑动变阻器串联，灯泡断路，故B选项错误；闭合开关、，灯泡、并联后再与滑动变阻器串联，故C选项正确，D选项错误。
5、B? 解析：电位器是一种变阻器，应与所控制的用电器串联才能起作用，故A选项错误；在电路中，变阻器的作用是通过改变接入电路中电阻丝的长度来改变电阻，从而改变灯泡的亮度，故B选项正确；若将接入电路，则将整个电阻丝接入电路中，转动旋钮时不能改变接入电路的阻值，灯泡亮度不变，故C选项错误；若将接入电路，则滑片右端电阻丝接入了电路中，顺时针转动旋钮时，接入电路阻值变小，灯泡亮度变亮，故D选项错误。
6、B【考点】电路的动态分析；并联电路的电流规律；并联电路的电压规律；滑动变阻器的使用．
【分析】由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路中的电流．根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，根据并联电路的电流特点可知干路电流的变化．
【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路中的电流．
∵电源的电压不变，
∴滑片移动时，电压表的示数不变，故AC不正确；
∵并联电路中各支路独立工作、互不影响，
∴滑片移动时，通过R1的电流不变，
滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，
∵I=，
∴该支路的电流变小，
∵并联电路中干路电流等于各支路电流之和，
∴干路电流变小，即电流表的示数变小，故B正确，D不正确．
故选B．
7、B
8、B【考点】电路的动态分析．
【分析】导体的电阻与长度成正比，导体越长，电阻越大，串联电路中的电压U与电阻成正比，电阻越大，电压越大．
【解答】解：各点离A点的距离x越大，导体的电阻越大，AB上的各点对A点的电压U就越大，所以U与x成正比，故为图象B．
故选B．
9、AC
10、B解：A、选择的接线柱A、D，滑动变阻器连入右半段，滑片P向右移动时，连入电路的电阻变小．不符合题意．
B、选择的接线柱B、C，滑动变阻器连入左半段，滑片P向右移动时，连入电路的电阻变大．符合题意．
C、选择的接线柱A、B，滑动变阻器被短路，连入电路的电阻为零．不符合题意．
D、选择的接线柱C、D，滑动变阻器相当于定值电阻，连入电路的电阻不变．不符合题意．
故选B．
11、ABD解：A、若灯泡L2灯丝断了，则L1也不能发光，所以A错误；
B、若滑动变阻器短路了，则滑动变阻器不会引起L1亮度的变化，所以B错误；
C、若灯L2短路了，则L2不亮，L1照常发光，所以C正确；
D、若滑动变阻器接触不良，则整个电路断路，两灯都不亮，所以D错误．
故选ABD．
12、?解：A、只拔出铜塞a、b，即a、b两铜塞所对应的电阻丝接入电路，故接入电路电阻为3欧，故该选项错误；
B、只拔出铜塞c、d，即c、d两铜塞所对应的电阻丝接入电路，接入电路电阻为7欧，故该选项正确；
C、要使接入电路电阻为7欧姆，拔出铜塞c、d或同时拔出铜塞a、b、d也可以，故该选项错误；
D、将铜塞a、b、c、d全拔出，接入电路的电阻最大，即最大为10欧，故该选项错误；
故选B．
13、D
14、AB
15、D
16、C解：A、电阻丝没有接入电路，当滑片P向右移动时，不会改变电路中的电阻，电流不变，所以该选项不正确．
B、图中将变阻器的下面两个接线柱连入电路，当滑片P向右滑动时，不会改变连入电路的电阻丝的长度，所以不会改变电阻，则电流不变，所以该选项不正确．
C、图中接法，滑片右边的电阻线接入了电路，当滑片P向右滑动时，接入电路的电阻丝的长度变短，电阻变小，则电流变大，所以该选项正确．
D、图中接法，滑片左边的电阻线接入了电路，当滑片P向右滑动时，接入电路的电阻丝的长度变长，电阻变大，则电流变小，所以该选项不正确．
故选C．
二、填空题

17、解：（1）收音机上调节音量的旋钮实际上是一个滑动变阻器，它是通过滑片的移动来改变了连入电路中电阻丝长度的．
（2）因为将接线片B、C接入电路，并顺时针转动旋钮触片时，BC段电阻丝变段，电阻变小，电流变大，收音机音量变大．
故答案为：滑动变阻器；长度；大．
18、?b? 逐渐变亮?
19、?????????? 解：
连接电路时，电键处于断开状态，避免连接完最后一根导线，电路中就有电流，可能会损坏电路元件；
滑动变阻器的滑片处于右端，连入电路的阻值最大，电流最小，对电路起到保护作用；
由图知，电流表指针向左偏转，原因是正负接线柱接反了；
由图知，电流表选择的是0～0.6A量程，对应的分度值是0.02A，示数为0.4A．
故答案为：断开；右；电流表正负接线柱接反了；0.4．
20、2589
【解析】
试题分析：电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把它们相加，即得连入的电阻值．变阻箱的电阻值：2×1000Ω+5×100Ω+8×10Ω+9×1Ω=2589Ω．
考点：电阻箱的示数
21、长度；???? 其最大阻值为100欧（或其阻值变化范围是0～100欧）；
??? 允许通过它的最大电流是1安培。
22、7，拔出abcd
23、滑动变阻器，灯的亮度，再串一个电流表或在灯L两端并联一个电压表。
错解：滑动变阻器，灯的亮度，把灯换成电流表。
分析：此题前两空一般不错，填滑动变阻器、灯的亮度，但在最后一空出现了错误，有的答把灯换为了电流表，如果把灯改为电流表，风力太大时，C滑到B位置必出现短路，这样会烧坏电流表，所以是行不通的。答案是再串一个电流表或在灯L的两端并联一个电压表。
24、本题考查对滑动变阻器使用的理解.解决此类问题的关键是明确滑动变阻器的工作原理及其连接方法.滑动变阻器接入电路时，上边和下边的接线柱应各选一个.当一根导线接在金属棒两端的接线柱(如C接线柱)时，另一根导线应在电阻线圈两端的接线柱中选择一个连入电路，即在A、B中选择一个.如果选A接线柱，则连入电路中的电阻丝是AP段，滑片P向右滑动时，AP段的长度增大，滑动变阻器连入电路中的电阻将变大，当滑片滑到B端时电阻最大.
答案：A(或B?? )? ?? 变大(或变小)? ?? B(或A)
25、解：图2可知，当M与A、N与B相连接时，滑动变阻器相当于定值电阻，因此滑片向右端移动，滑动变阻器接入电路的阻值不变．
故答案为：不变；定值电阻．
三、作图题

26、
27、
【点评】本题考查了滑动变阻器的正确连接，关键是知道滑动变阻器在连接时按一上一下的原则连接在电路中和滑片靠近下方接线柱接入电路的电阻变小、远离下方接线柱接入电路的电阻变大．连接时注意电流表的正负接线柱，并且导线不能交叉．
28、
四、实验,探究题

29、
试题分析：由①可知电流表与L串联，量程选0.6A；由②可知电压表与L并联，量程选15v；由③可知滑片右移时接入电路的电阻丝长度变长，可接A、C或A、D接线柱；由④可知开关接在干路上。另滑动变阻器是改变小灯泡两端电压（或改变电路中电流）大小的，要与小灯泡串联。画电路图时要注意电路元件位置与实物图要一一对应。开关闭合前滑片要处于电阻最大处，即接入电路电阻丝最长，为B或D。滑片左移，接入电路的电阻丝长度变短，电阻变小，电路中电流变大，等L的亮度变量。
30、点拨：电路元件的铭牌是认识各元件的基础。滑动变阻器上的“20 1A”是指该滑动变阻器能调节的最大阻值为20，允许通过的最大电流为1A。找电路中的错误一般是沿着电流方向分析各元件的接法是否正确。如电表、变阻器的接法等。电表中主要从电表的量程和正负接线柱是否正确这几个角度来分析。本题中灯泡上标的2.5V 0.3A就是一个限制电路中的电流的，即电路的最大电流不超过0。3A，所以电流表的量程只能选0~0。6A的就可以了。
全解：（1）20表示变阻器的最大阻值为20，1A表示电路中允许通过的最大电流为1A? （2）电流表的量程错误? 电流表的正负接线柱接反了? 滑动变阻的滑片P没有调到最大阻值端?
回味：电表的接法容易出错在以下几个方面：在电路中的接法（串、并），正负接线柱的接法，量程等三方面。
31、点拨：这是一道材料分析题，要充分利用材料中所给出的知识，如第二段中的半导体的电阻随温度的变化关系可以用来解决第一个问题。温度降低，电阻增大，电流则减小，所以在20的左边的温度较低，右边的温度较高。
全解：（1）小? （2）右? （3）如图所示
回味：热敏电阻一般可用在温控开关中，当温度达到设定的值时可以接通或断开电路。这样实现自动控制。
五、综合题

32、1、长度；最大阻值是50Ω；额定电流为2A；?? 2、B
