苏科版八年级上册物理 4.3探究透镜成像的规律 同步测试题
一、单选题
1.某同学在探究凸透镜成像的规律时,在光屏上得到了一个清晰的烛焰的像(下图所示),为使光屏上清晰的像变大些,下列调节方法可行的是(  )

A.?将蜡烛适当远离透镜,光屏适当靠近透镜???????????B.?将蜡烛适当靠近透镜,光屏适当远离透镜
C.?将透镜适当远离蜡烛???????????????????????????????????????????D.?将透镜适当靠近光屏
2.关于透镜的应用,下列说法正确的是(? )
A.?近视眼镜利用了凹透镜对光的会聚作用
B.?照相时,景物在镜头二倍焦距以外
C.?显微镜的目镜成正立、缩小的虚像
D.?借助放大镜看地图时,地图到放大镜的距离应大于一倍焦距
3.某小组在探究凸透镜成像规律时,将蜡烛放在某位置时,在光屏上得到一个与物等大的像。将蜡烛向凸透镜移近了20cm,只能观察到物体正立放大的像,透镜焦距可能是(??? )
A.?40cm??????????????????????????????????B.?30cm??????????????????????????????????C.?18cm??????????????????????????????????D.?10cm
4.物体距离凸透镜8cm时,在透镜另一侧光屏上成一个清晰放大的实像,若保持物体与光屏的位置不变,把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像。则凸透镜的焦距为(??? )
A.? f<2cm
B.? 2cmC.? 4cmD.? 5cm5.如今天津的很多街口都安装了360°高清晰摄像头,由公安局实施24小时监控,来保护人民的安全,摄像机的像距几乎不变,但镜头的功能类似于人眼睛的晶状体,焦距可以调节,如图所示,某嫌疑犯在成像板上已经成清晰的像,此时镜头的焦点在F处,在监控此人的过程中(该人在成像板上的像保持清晰),下列说法正确的是(??? )

A.?如果该人远离镜头,镜头的焦点可能变在b点??????B.?如果该人远离镜头,镜头的焦点可能变在a点
C.?如果该人靠近镜头,镜头的焦点可能变在c点??????D.?如果该人靠近镜头,镜头的焦点可能变在b点
6.凸透镜的焦距为15cm,当物体放在镜前60cm处时,所成的像是???????(????)
A.?倒立缩小的实像?????????????B.?倒立等大的实像?????????????C.?倒立放大的实像?????????????D.?正立放大的虚像
7.一个物体在凸透镜前30cm处时,在屏上成一倒立放大的像,则凸透镜的焦距f为 (? )
A.?15cm < f < 30cm???????????????????????B.?f > 15cm???????????????????????C.?f < 15cm???????????????????????D.?f > 30cm

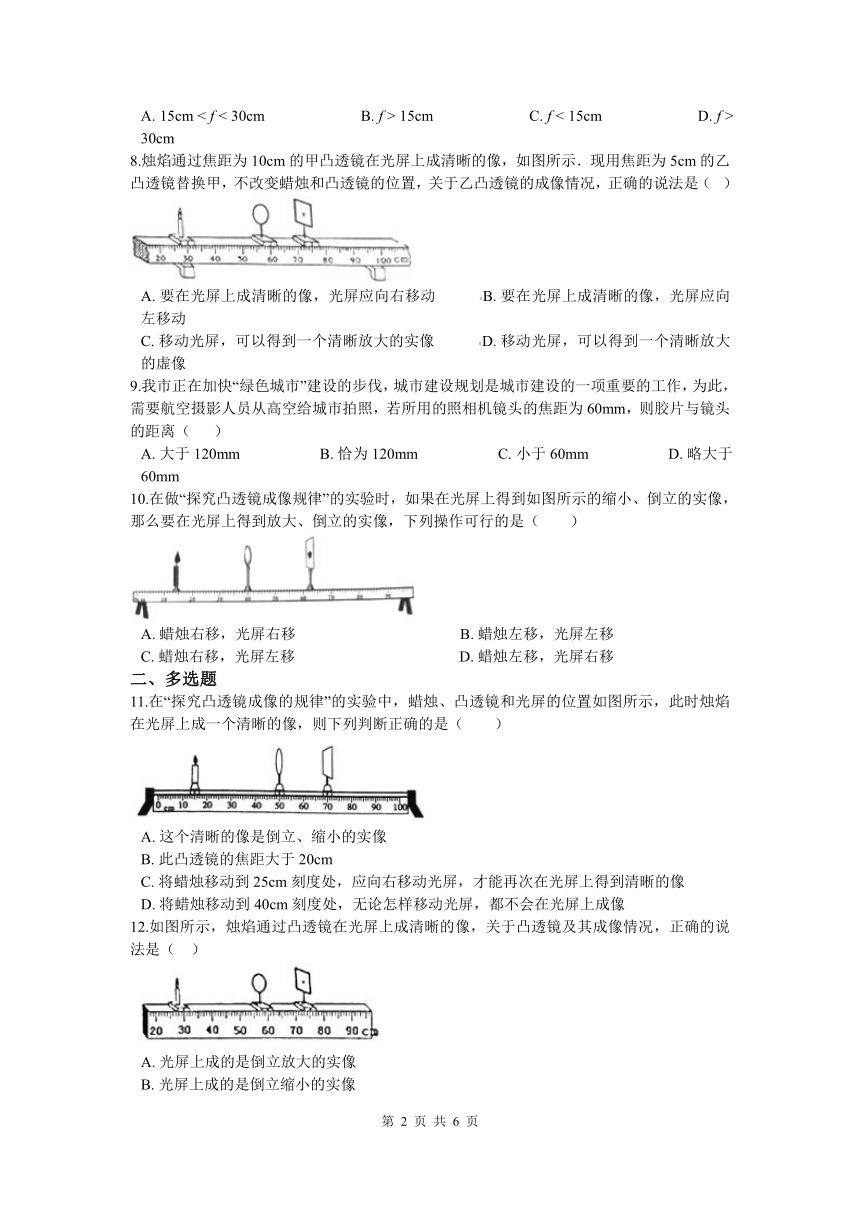

8.烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像,如图所示.现用焦距为5cm的乙凸透镜替换甲,不改变蜡烛和凸透镜的位置,关于乙凸透镜的成像情况,正确的说法是(? )
A.?要在光屏上成清晰的像,光屏应向右移动???????????B.?要在光屏上成清晰的像,光屏应向左移动
C.?移动光屏,可以得到一个清晰放大的实像???????????D.?移动光屏,可以得到一个清晰放大的虚像
9.我市正在加快“绿色城市”建设的步伐,城市建设规划是城市建设的一项重要的工作,为此,需要航空摄影人员从高空给城市拍照,若所用的照相机镜头的焦距为60mm,则胶片与镜头的距离(???? )
A.?大于120mm????????????????????B.?恰为120mm????????????????????C.?小于60mm????????????????????D.?略大于60mm
10.在做“探究凸透镜成像规律”的实验时,如果在光屏上得到如图所示的缩小、倒立的实像,那么要在光屏上得到放大、倒立的实像,下列操作可行的是(  )

A.?蜡烛右移,光屏右移???????????????????????????????????????????B.?蜡烛左移,光屏左移
C.?蜡烛右移,光屏左移???????????????????????????????????????????D.?蜡烛左移,光屏右移
二、多选题
11.在“探究凸透镜成像的规律”的实验中,蜡烛、凸透镜和光屏的位置如图所示,此时烛焰在光屏上成一个清晰的像,则下列判断正确的是(  )

A.?这个清晰的像是倒立、缩小的实像
B.?此凸透镜的焦距大于20cm
C.?将蜡烛移动到25cm刻度处,应向右移动光屏,才能再次在光屏上得到清晰的像
D.?将蜡烛移动到40cm刻度处,无论怎样移动光屏,都不会在光屏上成像
12.如图所示,烛焰通过凸透镜在光屏上成清晰的像,关于凸透镜及其成像情况,正确的说法是(?? )

A.?光屏上成的是倒立放大的实像
B.?光屏上成的是倒立缩小的实像
C.?该成像情况可应用于照相机
三、填空题

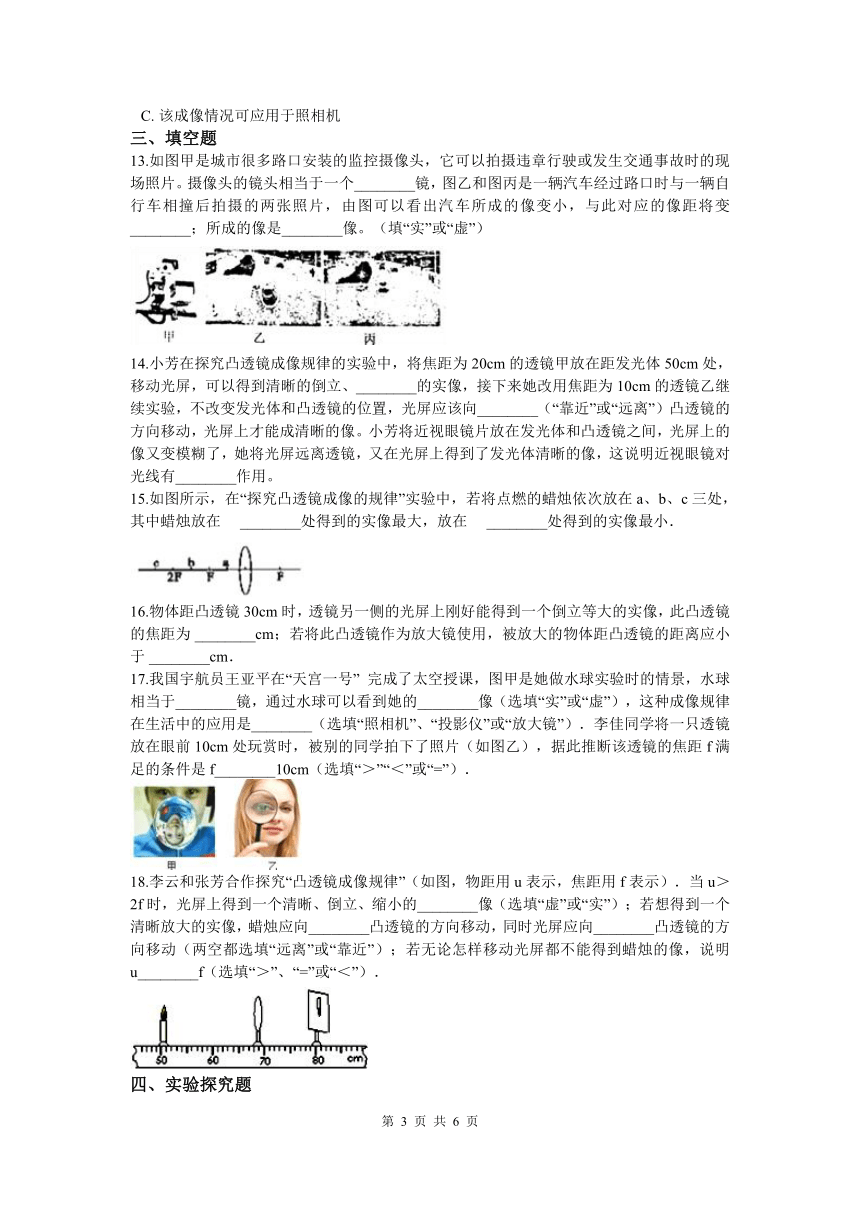

13.如图甲是城市很多路口安装的监控摄像头,它可以拍摄违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个________镜,图乙和图丙是一辆汽车经过路口时与一辆自行车相撞后拍摄的两张照片,由图可以看出汽车所成的像变小,与此对应的像距将变________;所成的像是________像。(填“实”或“虚”)

14.小芳在探究凸透镜成像规律的实验中,将焦距为20cm的透镜甲放在距发光体50cm处,移动光屏,可以得到清晰的倒立、________的实像,接下来她改用焦距为10cm的透镜乙继续实验,不改变发光体和凸透镜的位置,光屏应该向________(“靠近”或“远离”)凸透镜的方向移动,光屏上才能成清晰的像。小芳将近视眼镜片放在发光体和凸透镜之间,光屏上的像又变模糊了,她将光屏远离透镜,又在光屏上得到了发光体清晰的像,这说明近视眼镜对光线有________作用。
15.如图所示,在“探究凸透镜成像的规律”实验中,若将点燃的蜡烛依次放在a、b、c三处,其中蜡烛放在 ?________处得到的实像最大,放在 ?________处得到的实像最小.

16.物体距凸透镜30cm时,透镜另一侧的光屏上刚好能得到一个倒立等大的实像,此凸透镜的焦距为?________cm;若将此凸透镜作为放大镜使用,被放大的物体距凸透镜的距离应小于?________cm.
17.我国宇航员王亚平在“天宫一号” 完成了太空授课,图甲是她做水球实验时的情景,水球相当于________镜,通过水球可以看到她的________像(选填“实”或“虚”),这种成像规律在生活中的应用是________(选填“照相机”、“投影仪”或“放大镜”).李佳同学将一只透镜放在眼前10cm处玩赏时,被别的同学拍下了照片(如图乙),据此推断该透镜的焦距f满足的条件是f________10cm(选填“>”“<”或“=”).

18.李云和张芳合作探究“凸透镜成像规律”(如图,物距用u表示,焦距用f表示).当u>2f时,光屏上得到一个清晰、倒立、缩小的________像(选填“虚”或“实”);若想得到一个清晰放大的实像,蜡烛应向________凸透镜的方向移动,同时光屏应向________凸透镜的方向移动(两空都选填“远离”或“靠近”);若无论怎样移动光屏都不能得到蜡烛的像,说明u________f(选填“>”、“=”或“<”).

四、实验探究题
19.小芳同学在做“探究凸透镜成像规律”的实验时,凸透镜的位置固定不动.在图示位置时,烛焰恰好在光屏上成清晰的像.

(1)由图可知,凸透镜焦距范围正确的是?????? .
A.?f>40cm???????????????B.?20cm<f<40cm???????????????C.?13cm<f<20cm???????????????D.?6.5cm<f<13cm
(2)图示位置的成像情况与________(放大镜/投影仪/照相机)的原理相同.
(3)若将蜡烛向右移动一小段距离,则应将光屏向________(左/右)移动适当距离可再次在光屏上成清晰的像,此时像的大小比原来的像要________(大/小)些.
(4)若将蜡烛向左移动一小段距离,此时光屏上的像变模糊,在蜡烛和透镜之间放置一个合适的________(凸透镜/凹透镜),光屏上的像又变清晰,________(近视眼/远视眼)的矫正原理与此相同.
20.在探究“凸透镜成像特点”实验中,让烛焰、凸透镜、光屏三者中心在同一高度。

(1)当蜡烛、凸透镜、光屏在广具座标尺上位置如图所示时,光屏上出现一个清晰倒立、放大的像,这个像是________像(选填“实”或“虚”);
(2)请根据物距与像距大小关系,推断这个凸透镜的焦距可能是_________(填序号);
A.?5cm???????????????????????????????????B.?10cm???????????????????????????????????C.?15cm???????????????????????????????????D.?20cm
(3)把蜡烛向左移动一小段距离,发现光屏上烛焰的像变模糊了;
①小明为了使光屏上再次得到清晰的像,应调整光屏向________移动(选填“左”或“右”);
②小芳不移动光屏,将一个眼镜片放在凸透镜和烛焰之间,发现光屏上的像也变清晰了,则该眼镜片是________(选填“近视”或“远视”)眼镜的镜片;
(4)重新使蜡烛、凸透镜、光屏三者的位置如图所示,然后把凸透镜换成平面镜,观察平面镜也能看到一个正立、________(选填“放大”、“等大”或“缩小”)的蜡烛的像,这个像位于标尺________cm刻度处正上方,把光屏移到这个像所在的位置,光屏上________(选填“有”或“没有”)这个像
五、综合题
21.如图所示是“探究凸透镜成像”实验的装置.实验时,先调节烛焰、凸透镜,光屏三者的中心大致在同一高度上,然后不断改变蜡烛到凸透镜的距离,并移动光屏的位置,得到的实验数据如表.

实验序号 物距
(cm) 像距
(cm) 像的性质
正倒 大小 ?虚实
1 40 13.3 倒立 大小 实像
2 30 15 倒立 缩小 实像
3 20 20 倒立 放大 实像
4 15 30 倒立? 放大 实像
5 12 60 倒立 放大 实像
6 10 不成像
7 8 正立 放大 虚像
8 4 正立 放大 虚像
(1)图甲中所示的实验操作目的是什么?
(2)实验过程中,观察到随着蜡焰位置的变化,像的变化有两个转折点,分析表中数据据认为这两个转折点的位置在何处?它们分别是像的哪种变化过程的转折点?



答案解析部分
一、单选题
1.【答案】B
2.【答案】B
3.【答案】C
4.【答案】D
5.【答案】D
6.【答案】A
7.【答案】A
8.【答案】B
9.【答案】D
10.【答案】A
二、多选题
11.【答案】A,C,D
12.【答案】B,C
三、填空题
13.【答案】凸透镜;小;实
14.【答案】缩小;靠近;发散
15.【答案】b;c
16.【答案】15;15
17.【答案】凸透;实;照相机;>
18.【答案】实;靠近;远离;u<(或=)
四、实验探究题
19.【答案】(1)D
(2)照相机
(3)右;大
(4)凹透镜;近视眼
20.【答案】(1)实
(2)B
(3)左;近视
(4)等大;65.0;没有
五、综合题
21.【答案】(1)解:平行光经过凸透镜折射后会聚于一点,该点就是凸透镜的焦点,焦点到透镜的距离叫焦距,则图甲中所示的实验操作目的是测量凸透镜的焦距
答:图甲中所示的实验操作目的是测量凸透镜的焦距
(2)解:由表中数据可知,当物距在不断的减小的过程中,成像性质发生改变的两个转折点是焦点和二倍焦点.其中,焦点是虚像和实像的分界点,二倍焦点是放大的像和缩小的像的分界点
答:焦点是虚像和实像的分界点,二倍焦点是放大的像和缩小的像的分界点.
