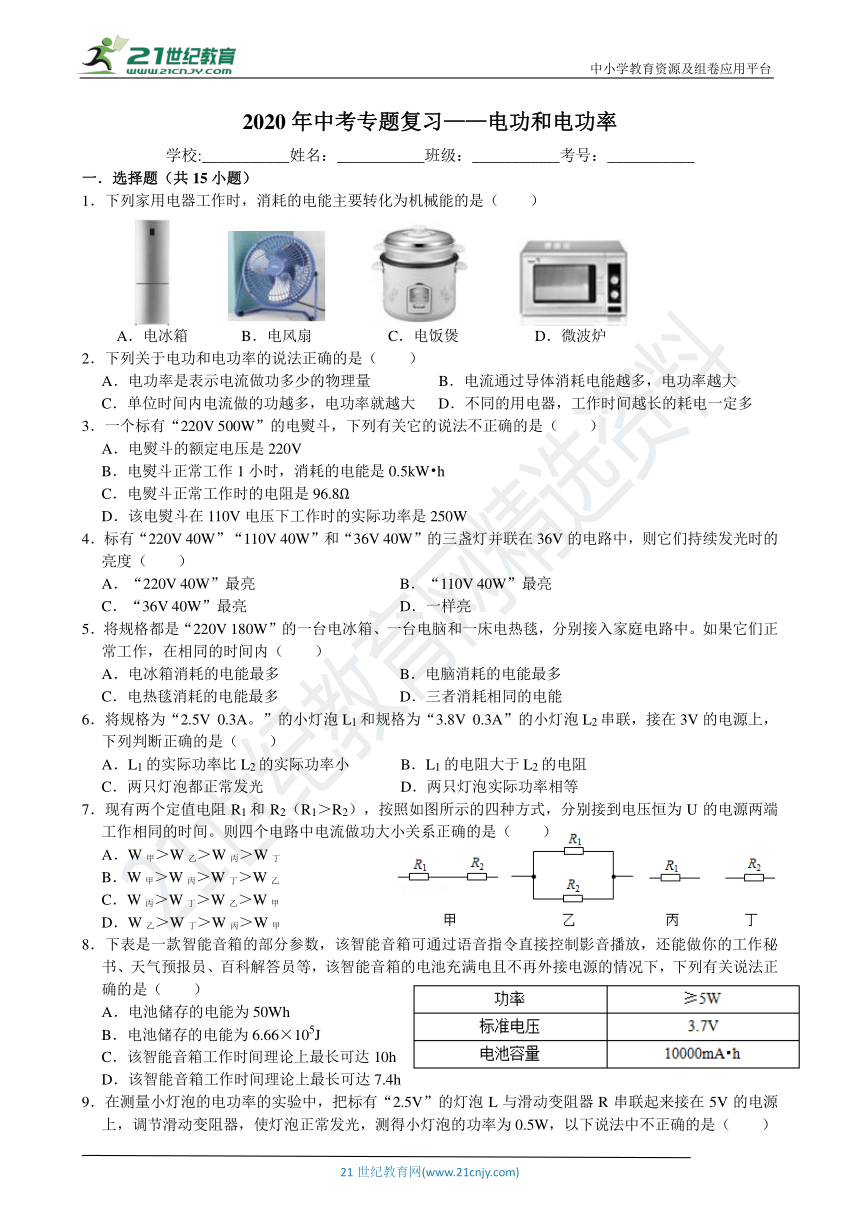

2020年中考专题复习——电功和电功率
学校:___________姓名：___________班级：___________考号：___________
一．选择题（共15小题）
1．下列家用电器工作时，消耗的电能主要转化为机械能的是（　　）





A．电冰箱 B．电风扇 C．电饭煲 D．微波炉
2．下列关于电功和电功率的说法正确的是（　　）
A．电功率是表示电流做功多少的物理量 B．电流通过导体消耗电能越多，电功率越大
C．单位时间内电流做的功越多，电功率就越大 D．不同的用电器，工作时间越长的耗电一定多
3．一个标有“220V 500W”的电熨斗，下列有关它的说法不正确的是（　　）
A．电熨斗的额定电压是220V
B．电熨斗正常工作1小时，消耗的电能是0.5kW?h
C．电熨斗正常工作时的电阻是96.8Ω
D．该电熨斗在110V电压下工作时的实际功率是250W
4．标有“220V 40W”“110V 40W”和“36V 40W”的三盏灯并联在36V的电路中，则它们持续发光时的亮度（　　）
A．“220V 40W”最亮 B．“110V 40W”最亮
C．“36V 40W”最亮 D．一样亮
5．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入家庭电路中。如果它们正常工作，在相同的时间内（　　）
A．电冰箱消耗的电能最多 B．电脑消耗的电能最多
C．电热毯消耗的电能最多 D．三者消耗相同的电能
6．将规格为“2.5V 0.3A。”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是（　　）
A．L1的实际功率比L2的实际功率小 B．L1的电阻大于L2的电阻
C．两只灯泡都正常发光 D．两只灯泡实际功率相等
7．现有两个定值电阻R1和R2（R1＞R2），按照如图所示的四种方式，分别接到电压恒为U的电源两端工作相同的时间。则四个电路中电流做功大小关系正确的是（　　）
A．W甲＞W乙＞W丙＞W丁
B．W甲＞W丙＞W丁＞W乙
C．W丙＞W丁＞W乙＞W甲
D．W乙＞W丁＞W丙＞W甲
8．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等，该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（　　）
A．电池储存的电能为50Wh
B．电池储存的电能为6.66×105J
C．该智能音箱工作时间理论上最长可达10h
D．该智能音箱工作时间理论上最长可达7.4h
9．在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（　　）

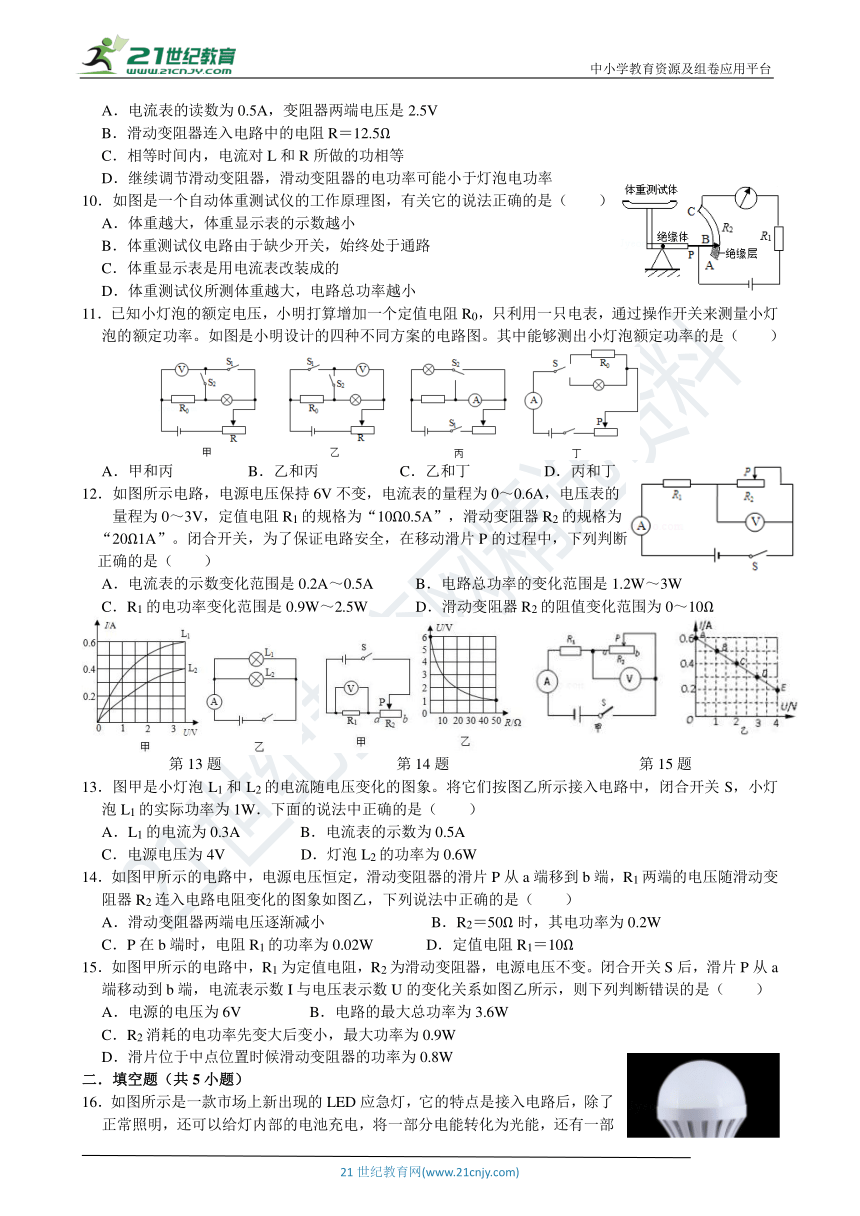

A．电流表的读数为0.5A，变阻器两端电压是2.5V
B．滑动变阻器连入电路中的电阻R＝12.5Ω
C．相等时间内，电流对L和R所做的功相等
D．继续调节滑动变阻器，滑动变阻器的电功率可能小于灯泡电功率
10．如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是（　　）
A．体重越大，体重显示表的示数越小
B．体重测试仪电路由于缺少开关，始终处于通路
C．体重显示表是用电流表改装成的
D．体重测试仪所测体重越大，电路总功率越小
11．已知小灯泡的额定电压，小明打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率。如图是小明设计的四种不同方案的电路图。其中能够测出小灯泡额定功率的是（　　）





A．甲和丙 B．乙和丙 C．乙和丁 D．丙和丁
12．如图所示电路，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的
量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为
“20Ω1A”。闭合开关，为了保证电路安全，在移动滑片P的过程中，下列判断
正确的是（　　）
A．电流表的示数变化范围是0.2A～0.5A B．电路总功率的变化范围是1.2W～3W
C．R1的电功率变化范围是0.9W～2.5W D．滑动变阻器R2的阻值变化范围为0～10Ω






第13题 第14题 第15题
13．图甲是小灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，小灯泡L1的实际功率为1W．下面的说法中正确的是（　　）
A．L1的电流为0.3A B．电流表的示数为0.5A
C．电源电压为4V D．灯泡L2的功率为0.6W
14．如图甲所示的电路中，电源电压恒定，滑动变阻器的滑片P从a端移到b端，R1两端的电压随滑动变阻器R2连入电路电阻变化的图象如图乙，下列说法中正确的是（　　）
A．滑动变阻器两端电压逐渐减小 B．R2＝50Ω时，其电功率为0.2W
C．P在b端时，电阻R1的功率为0.02W D．定值电阻R1＝10Ω
15．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源的电压为6V B．电路的最大总功率为3.6W
C．R2消耗的电功率先变大后变小，最大功率为0.9W
D．滑片位于中点位置时候滑动变阻器的功率为0.8W
二．填空题（共5小题）

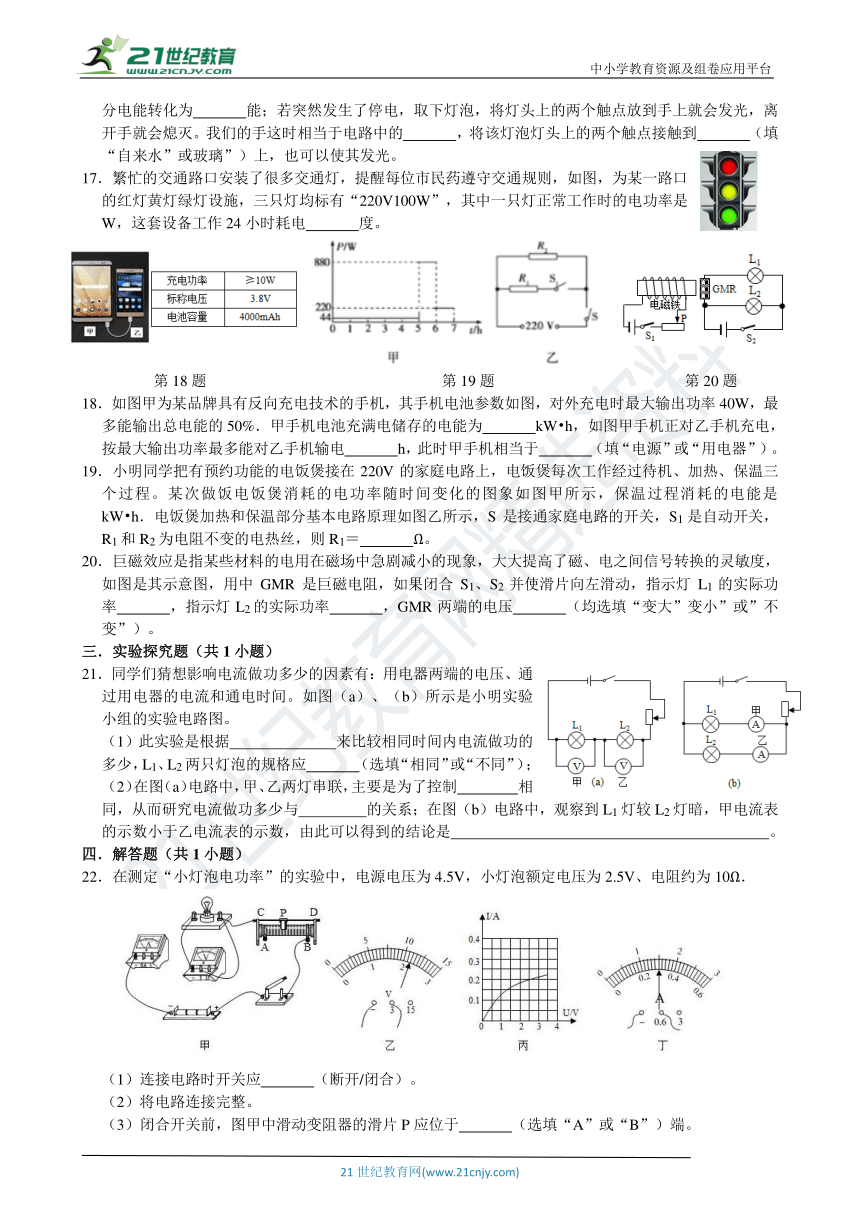

16．如图所示是一款市场上新出现的LED应急灯，它的特点是接入电路后，除了正常照明，还可以给灯内部的电池充电，将一部分电能转化为光能，还有一部分电能转化为　 　能；若突然发生了停电，取下灯泡，将灯头上的两个触点放到手上就会发光，离开手就会熄灭。我们的手这时相当于电路中的　 　，将该灯泡灯头上的两个触点接触到　 　（填“自来水”或玻璃”）上，也可以使其发光。
17．繁忙的交通路口安装了很多交通灯，提醒每位市民药遵守交通规则，如图，为某一路口的红灯黄灯绿灯设施，三只灯均标有“220V100W”，其中一只灯正常工作时的电功率是　 　W，这套设备工作24小时耗电　 　度。






第18题 第19题 第20题
18．如图甲为某品牌具有反向充电技术的手机，其手机电池参数如图，对外充电时最大输出功率40W，最多能输出总电能的50%．甲手机电池充满电储存的电能为　 　kW?h，如图甲手机正对乙手机充电，按最大输出功率最多能对乙手机输电　 　h，此时甲手机相当于　 　（填“电源”或“用电器”）。
19．小明同学把有预约功能的电饭煲接在220V的家庭电路上，电饭煲每次工作经过待机、加热、保温三个过程。某次做饭电饭煲消耗的电功率随时间变化的图象如图甲所示，保温过程消耗的电能是　 　kW?h．电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R1＝　 　Ω。
20．巨磁效应是指某些材料的电用在磁场中急剧减小的现象，大大提高了磁、电之间信号转换的灵敏度，如图是其示意图，用中GMR是巨磁电阻，如果闭合S1、S2并使滑片向左滑动，指示灯L1的实际功率　 　，指示灯L2的实际功率　 　，GMR两端的电压　 　（均选填“变大”变小”或”不变”）。
三．实验探究题（共1小题）
21．同学们猜想影响电流做功多少的因素有：用电器两端的电压、通过用电器的电流和通电时间。如图（a）、（b）所示是小明实验小组的实验电路图。
（1）此实验是根据　 　来比较相同时间内电流做功的多少，L1、L2两只灯泡的规格应　 　（选填“相同”或“不同”）；
（2）在图（a）电路中，甲、乙两灯串联，主要是为了控制　 　相同，从而研究电流做功多少与　 　的关系；在图（b）电路中，观察到L1灯较L2灯暗，甲电流表的示数小于乙电流表的示数，由此可以得到的结论是　 　。
四．解答题（共1小题）
22．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．








（1）连接电路时开关应　 　（断开/闭合）。
（2）将电路连接完整。
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于　 　（选填“A”或“B”）端。

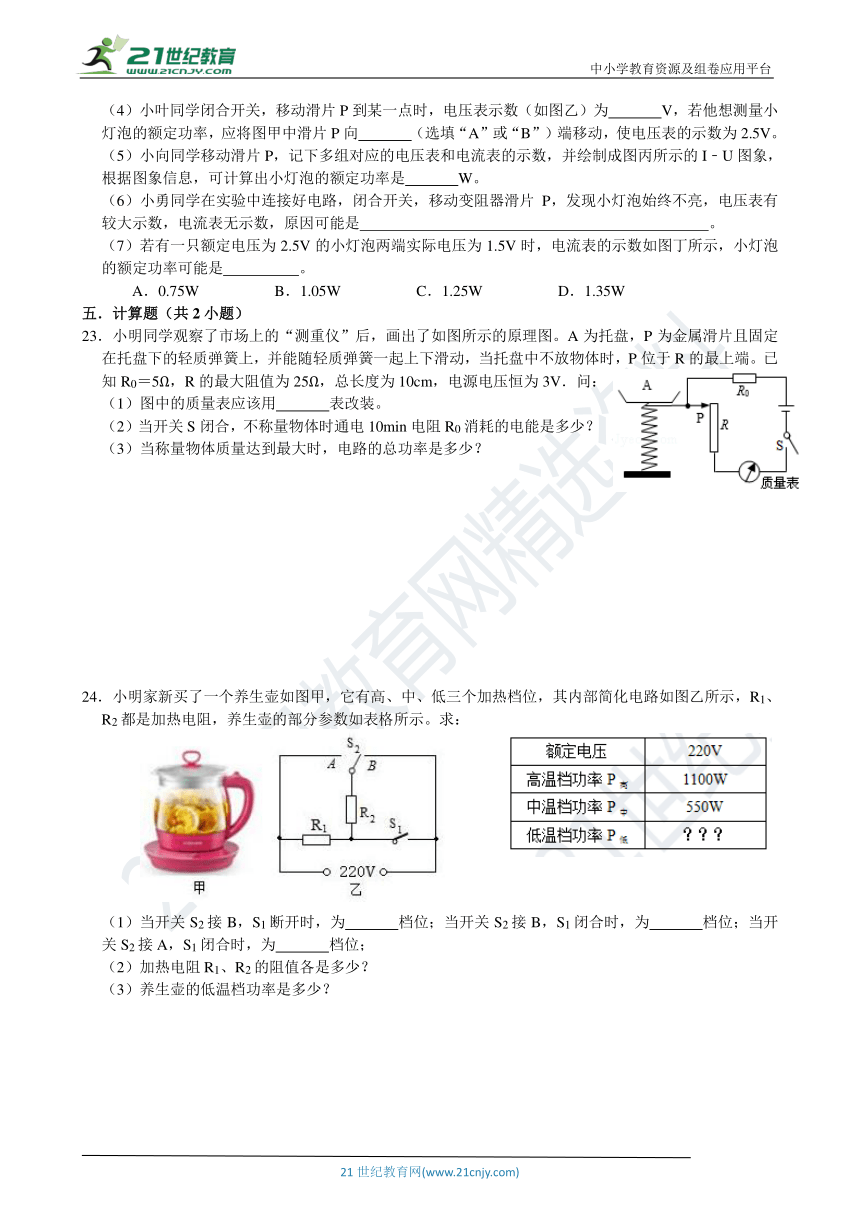

（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙）为　 　V，若他想测量小灯泡的额定功率，应将图甲中滑片P向　 　（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是　 　W。
（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有较大示数，电流表无示数，原因可能是　 　。
（7）若有一只额定电压为2.5V的小灯泡两端实际电压为1.5V时，电流表的示数如图丁所示，小灯泡的额定功率可能是　 　。
A．0.75W B．1.05W C．1.25W D．1.35W
五．计算题（共2小题）
23．小明同学观察了市场上的“测重仪”后，画出了如图所示的原理图。A为托盘，P为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P位于R的最上端。已知R0＝5Ω，R的最大阻值为25Ω，总长度为10cm，电源电压恒为3V．问：
（1）图中的质量表应该用　 　表改装。
（2）当开关S闭合，不称量物体时通电10min电阻R0消耗的电能是多少？
（3）当称量物体质量达到最大时，电路的总功率是多少？










小明家新买了一个养生壶如图甲，它有高、中、低三个加热档位，其内部简化电路如图乙所示，R1、R2都是加热电阻，养生壶的部分参数如表格所示。求：








（1）当开关S2接B，S1断开时，为　 　档位；当开关S2接B，S1闭合时，为　 　档位；当开关S2接A，S1闭合时，为　 　档位；
（2）加热电阻R1、R2的阻值各是多少？
（3）养生壶的低温档功率是多少？

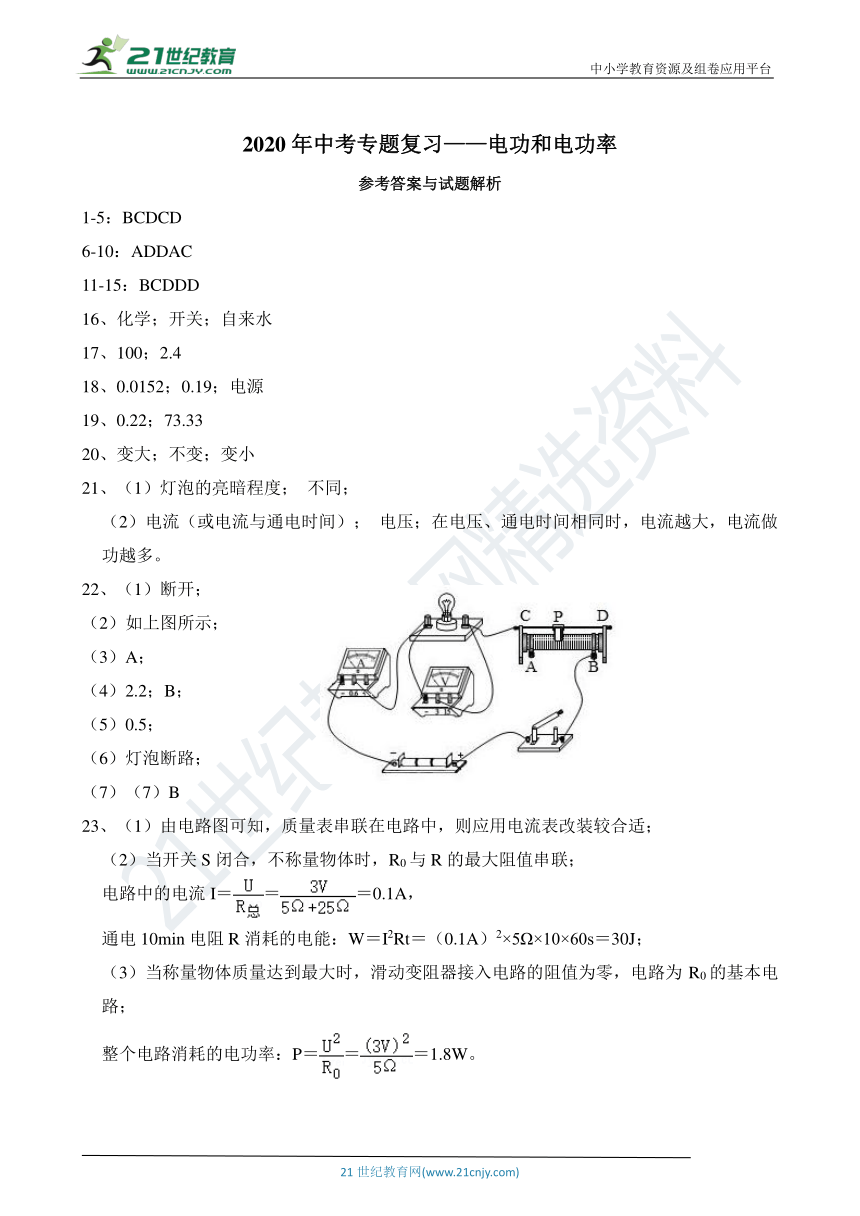

2020年中考专题复习——电功和电功率
参考答案与试题解析
1-5：BCDCD
6-10：ADDAC
11-15：BCDDD
化学；开关；自来水
100；2.4
0.0152；0.19；电源
0.22；73.33
20、变大；不变；变小
21、（1）灯泡的亮暗程度； 不同；
（2）电流（或电流与通电时间）； 电压；在电压、通电时间相同时，电流越大，电流做功越多。
22、（1）断开；
（2）如上图所示；
（3）A；
（4）2.2；B；
（5）0.5；
灯泡断路；
（7）B
23、（1）由电路图可知，质量表串联在电路中，则应用电流表改装较合适；
（2）当开关S闭合，不称量物体时，R0与R的最大阻值串联；
电路中的电流I＝＝＝0.1A，
通电10min电阻R消耗的电能：W＝I2Rt＝（0.1A）2×5Ω×10×60s＝30J；
（3）当称量物体质量达到最大时，滑动变阻器接入电路的阻值为零，电路为R0的基本电路；
整个电路消耗的电功率：P＝＝＝1.8W。


24、（1）低温；中温；高温
（2）当开关S2接B，S1闭合时，电路为R1的简单电路，为中温档，
则R1的阻值：
R1＝＝＝88Ω，
当开关S2接A，S1闭合时，R1与R2并联，为高温档，
则R2的电功率：
P2＝P高﹣P中＝1100W﹣550W＝550W，
R2的阻值：
R2＝＝＝88Ω；
（3）当开关S2接B，S1断开时，R1与R2串联，为低温档，
则养生壶的低温档功率：
P低＝＝＝275W。















一．选择题（共15小题）
1．【解答】解：在常见的家用电器中，电风扇主要把电能转化为机械能；而电饭煲、微波炉主要把电能转化为内能，电冰箱工作时主要压缩机把电能转化为机械能，然后压缩空气做功又把机械能转化为内能；故B正确。
故选：B。
2．【解答】解：A、电功率是表示电流做功快慢的物理量，而不是表示电流做功多少的物理量；故A错误；
B、由P＝可知，电功率的大小取决于电能和时间两个物理量，电流通过导体消耗电能越多，时间未知，所以不能确定其功率越大，故B错误；
C、由P＝可知，单位时间内电流做的功越多，电功率就越大，故C正确；
D、由P＝可知，电功率的大小取决于电能和时间两个物理量，所以工作时间越长的耗电不一定多，故D错误。
故选：C。
3．【解答】解：A、由铭牌可知电熨斗的额定电压为220V，额定功率为500W，该选项说法正确，不符合题意；
B、电熨斗正常工作1小时，消耗的电能：W＝Pt＝0.5kW×1h＝0.5kW?h，该选项说法正确，不符合题意；
C、∵P＝
∴电熨斗的电阻：R＝＝＝96.8Ω，
该选项说法正确，不符合题意；
D、在110V电压下工作时的实际功率：
P′＝＝＝125W。
该选项说法不正确，符合题意
故选：D。
4．【解答】解：由题意可知，三盏灯的额定电压不相等，额定功率相等，
当三盏灯并联在36V的电路中时，它们两端的电压均为36V，
所以，只有“36V 40W”的灯泡正常发光，其功率为40W，而“220V 40W”“110V 40W”两灯泡不能正常发光其功率均小于40W，
所以，“36V 40W”的实际功率最大，灯泡最亮。
故选：C。
5．【解答】解：
将三种用电器接在家庭电路中（并联），如果它们正常工作，则各用电器两端的电压U＝220V，
所以三种用电器的实际功率：P实＝P额＝180W；
又因为用电器的工作时间t相等，
所以由W＝Pt可知，三种用电器消耗的电能相同，故D正确；ABC不正确。
故选：D。
6．【解答】解：
（1）由两灯的铭牌可知，两灯的额定电流相同，灯泡L2的额定电压较大，根据R＝可知：R1＜R2，故B错误；
因为串联电路中电流处处相等，由P＝I2R可知，灯泡L1的实际功率小于灯泡L2的实际功率，故A正确、D错误；
（2）已知小灯泡L1的额定电压为2.5V，小灯泡L2的额定电压为3.8V，将两灯泡串联接在3V的电源上，根据串联分压的特点可知，两只灯泡都没有在额定电压下工作，所以都不能正常发光，故C错误。
故选：A。
7．【解答】解：
因串联电路中总电阻大于任何一个分电阻、并联电路中总电阻小于任何一个分电阻，且R1＞R2，
所以，四个电路中的总电阻关系为：R甲＞R丙＞R丁＞R乙，
因电源的电压恒为U，且工作时间相等，
所以，由W＝UIt＝t可知，四个电路中电流做功大小关系为W乙＞W丁＞W丙＞R甲。
故选：D。
8．【解答】解：
（1）由表格数据可知，电池容量为10000mA?h，标准电压U＝3.7V，
则充满电后，电池所储存的电能：
W＝UIt＝3.7V×10000×10﹣3A×3600s＝1.332×105J，故A、B错误；
（2）由表格数据可知，智能音箱工作的最小功率为5W，
由P＝可得，该智能音箱工作的最长时间：
t′＝＝＝26640s＝7.4h，故C错误、D正确。
故选：D。
9．【解答】解：（1）灯泡正常发光时，其两端的电压等于其额定电压为2.5V，
因为P＝UI
所以电流表的读数I＝＝＝0.2A，
灯泡和滑动变阻器串联在电路中，灯泡两端的电压为2.5V，电源电压为5V，所以变阻器两端电压为U滑＝5V﹣2.5V＝2.5V，故A错误；
（2）因为I＝，
所以滑动变阻器连入电路中的电阻R＝＝＝12.5Ω，故B正确；
（3）根据上面分析可知，灯泡和滑动变阻器两端的电压相等，通电时间相等，电流相等，根据W＝UIt可知，电流对L和R所做的功相等，故C正确；
（4）灯泡和滑动变阻器两端的电压相等，电流相等，根据P＝UI可知，灯泡和滑动变阻器消耗的总电功率相等，继续调节滑动变阻器，当滑动变阻器的电阻减小，电流增大，灯泡两端的电压变大，实际功率增大，大于滑动变阻器两端的实际功率，故D正确。
故选：A。
10．【解答】解：
AC、由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故C正确；
当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故A错误；
B、由图可知，当自动体重测试仪不工作时，滑片位于绝缘体的位置，电路断路，故B错误；
D、当测试的体重越大时，变阻器接入电路中的电阻会变小，电路总电阻变小，即电路中的电流变大，而电源电压不变，由P＝UI可知，电路消耗的电功率变大，故D错误。
故选：C。
11．【解答】解：甲、定值电阻与灯串联，电路中只有电压表，只闭合S2，电表测定值电阻的电压；
当只闭合S1时，电压表测灯与定值电阻的电压，无法确定灯是否正常发光，故甲不可行；
乙、只闭合S2，移动变阻器的滑片，使电压表示数为额定电压，则灯正常发光；
保持滑片位置不动，闭合S1，断开合S2，记下电压表的示数U1，
此时电压表测R0与灯的电压，因电路的连接没有改变，各电阻的大小和电压没有改变，灯仍正常发光，由串联电路电压的规律，R0的电压U0＝U1﹣U额定，通过R0的电流，即灯的额定电流：
I＝，根据P＝UI可求灯的额定功率；故乙可以；
丙、将S2往右上方打，灯与R0并联，电流表测通过R0的电流，移动滑片使电流表示数为I＝，根据并联电路电压的规律，则灯的电压一定为U额定，灯正常发光；
保持滑片位置不动，将S2往左下方打，记下电流表示数I′，即为灯与定值的总电流，因电路的连接没有改变，各电阻的大小和电压没有改变，通过灯与定值电阻的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流IL＝I′﹣，根据P＝UI可求灯的额定功率；故丙可以；
丁、图中只有电流表，通过开关的转换，定值电阻与灯分别与变阻器串联，无法确定灯是否正常发光，故丁不可行；
故选：B。
12．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）因串联电路中各处的电流相等，且电流表的量程为0～0.6A，R1允许通过的最大电流为0.5A，R2允许通过的最大电流为1A，
所以，电路中的最大电流I大＝0.5A，此时R1两端的电压最大，电压表的示数最小，变阻器接入电路中的电阻最小，
由I＝可得，R1两端的最大电压：U1大＝I大R1＝0.5A×10Ω＝5V，
R1的最大功率：P1max＝U1大I大＝5V×0.5A＝2.5W；
电路消耗的最大功率：P大＝UI大＝6V×0.5A＝3W；
因串联电路中总电压等于各分电压之和，
所以，电压表的最小示数：U2小＝U﹣U1大＝6V﹣5V＝1V，
滑动变阻器R2接入电路的最小阻值：R2小＝＝＝2Ω；
（2）当电压表的示数最大为U2＝3V时，
R1两端的最小电压：U1＝U﹣U2＝6V﹣3V＝3V，
电路中的最小电流：
I小＝＝＝0.3A，
R1的最小功率：P1min＝U1I小＝3V×0.3A＝0.9W；
电路消耗的最小功率：P小′＝UI小＝6V×0.3A＝1.8W；
此时滑动变阻器接入电路中的电阻：R2＝＝＝10Ω＜20Ω，
所以，电压表的最大示数为3V时，滑动变阻器R2接入电路的最大阻值为10Ω，则
A．电流表的示数变化范围是0.3A～0.5A，故A错误；
B．电路总功率的变化范围是1.8W～3W，故B错误；
C．R1的电功率变化范围是0.9W～2.5W，故C正确；
D．滑动变阻器R2的阻值变化范围为2Ω～10Ω，故D错误。
故选：C。
13．【解答】解：
由图象可知，当L1两端的电压U1＝2V，通过的电流I1＝0.5A时，L1的实际功率为1W，故A错误；
由乙图知，两灯并联，电流表测干路电流，
因为并联电路中各支路两端的电压相等，所以电源的电压：
U＝U2＝U1＝2V，故C错误；
由图象可知，通过L2的电流I2＝0.3A，
所以L2的实际功率：
P2＝U2I2＝2V×0.3A＝0.6W，故D正确；
因并联电路中干路电流等于各支路电流之和，所以干路电流表的示数：
I＝I1+I2＝0.5A+0.3A＝0.8A，故B错误；
故选：D。
14．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端电压。
（1）滑动变阻器的滑片P从a端移到b端，滑动变阻器阻值增大，电路中电流减小，定值电阻R1分到的电压减小，滑动变阻器分到的电压增大，故A错误；
（2）滑片在a端时，只有定值电阻R1接入电路，电压表测电源两端电压，由图乙所示图象可知，电源电压U＝6V；
由图乙可知，P在b端时，R2的阻值为最大值50Ω，此时电压表的示数U1＝1V，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U2＝U﹣U1＝6V﹣1V＝5V，
因串联电路中各处的电流相等，所以，电路中的电流：I＝＝＝0.1A，
R2的电功率：P2＝I2R2＝（0.1A）2×50Ω＝0.5W，故B错误；
电阻R1的功率：P1＝U1I＝1V×0.1A＝0.1W，故C错误；
R1的阻值：R1＝＝＝10Ω，故D正确；
故选：D。
15．【解答】解：由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
AB、当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，
由图象可知，Ia＝0.6A，
由I＝可得，电源的电压U＝IaR1＝0.6A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，
由图象可知，Ib＝0.2A，Ub＝4V，
则滑动变阻器的最大阻值：
R2＝＝＝20Ω，
因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝IbR1+Ub＝0.2A×R1+4V，
因电源的电压不变，
所以，0.6A×R1＝0.2A×R1+4V，
解得：R1＝10Ω，
电源的电压U＝IaR1＝0.6A×10Ω＝6V，故A正确；
电路的最大总功率：
P最大＝UIa＝6V×0.6A＝3.6W，故B正确；
C、电路中的电流I＝＝，
电路的最大总功率：
P2＝I2R2＝（）2×R2＝＝；
滑动变阻器消耗的电功率：
当R2＝10Ω时，P2max＝＝0.9W，
当R2＝0Ω时，Pa＝0W，
当R2＝20Ω时，Pb＝（）2×20Ω＝0.8W，
综上可知，滑片P从a端移动到b端，R2消耗的电功率先变大后变小，最大功率为0.9W．故C正确；
（3）因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的电阻一半时，电路中的电流：
I中＝＝＝0.3A，
滑动变阻器此时消耗的功率为P中＝I中2R2中＝（0.3A）2××20Ω＝0.9W．故D错误。
故选：D。
二．填空题（共5小题）
16．【解答】解：
（1）LED应急灯内部的电池充电时，是把电能转化为化学能储存起来；
（2）将灯头上的两个触点放到手上就会发光，离开手就会熄灭，说明我们的手可以控制电路的通断，我们的手这时相当于电路中的开关；
（3）玻璃是绝缘体，而自来水是导体，将该灯泡灯头上的两个触点接触到自来水上，也可以使其发光。
故答案为：化学；开关；自来水。
17．【解答】解：由题知，三只灯泡的额定功率均为100W，
因这套设备工作时始终只有一盏灯泡工作，
所以，其中一只灯正常工作时的电功率是100W，
由P＝可得，这套设备工作24小时消耗的电能：
W＝Pt＝0.1kW×24h＝2.4kW?h＝2.4度。
故答案为：100；2.4。
18．【解答】解：（1）甲手机电池充满电储存的电能：
W＝UIt＝3.8V×4000×10﹣3A×1h＝15.2W?h＝0.0152kW?h，
因手机对外充电时最大输出功率为40W，最多能输出总电能的50%，
所以，由P＝可得，甲手机按最大输出功率对乙手机充电时，最多充电时间：
t′＝＝＝0.19h；
（2）甲手机对乙手机充电时，甲手机提供电能，相当于电源。
故答案为：0.0152；0.19；电源。
19．【解答】解：
（1）由图甲可知，0﹣5h这段时间是待机状态，待机功率P待＝44W；5﹣6h为加热状态，加热功率P加＝880W；6﹣7h为保温状态，保温功率P保＝220W。
保温过程的时间t保温＝1h，P保温＝220W＝0.22kW，
由P＝可得，保温过程消耗的电能：
W保温＝P保温t保温＝0.22kW×1h＝0.22kW?h；
（2）由图乙可知，当开关S、S1闭合时，R1与R2并联，电路总电阻较小，总功率较大，总功率为P加＝880W，
当开关S闭合、S1断开时，电路只有R2工作，总电阻较大，功率较小，其功率为P2＝220W，
电阻R1的电功率为：
P1＝P加﹣P2＝880W﹣220W＝660W，
由P＝UI＝可得，R1的阻值：
R2＝＝≈73.33Ω。
故答案为：0.22；73.33。
20．【解答】解：
如果闭合S1、S2并使滑片向左滑动，左侧电路中的电阻减小，根据欧姆定律可知，左侧电路中的电流变大，电磁铁的磁性增强；
巨磁电阻（GMR）与周围的磁场有关，且巨磁电阻的阻值随磁场的增强而明显减小；
右图中，由于巨磁电阻（GMR）与L1串联，巨磁电阻的阻值减小，则这一支路中的总电阻减小，根据I＝可知，L1支路电流增大，由P＝I2R可知指示灯L1的实际功率变大；
指示灯L2的电压、电流不变，由P＝UI可知，指示灯L2的实际功率不变；
L1支路电流增大，根据U＝IR可知，L1两端电压增大，由串联分压可知GMR两端的电压变小。
故答案为：变大；不变；变小。
三．实验探究题（共1小题）
21．【解答】解：（1）本实验中，灯泡越亮，电流通过，灯泡做的功越多，因此可以通过观察比较灯泡的亮暗程度来比较电流做功多少，故L1、L2两只灯泡的规格应不同；
（2）因为甲图中两灯泡串联，根据串联电路电流的规律，电流（或电流与通电时间）相同；
因灯的规格不同，由欧姆定律，而两灯泡两端电压不相等，因此探究电流做功的多少与电压的关系；
两灯泡并联，两灯的电压相同；甲电流表测通过L1的电流，电流表乙测量通过L2的电流；
L1灯较L2灯暗，在相同时间内，通过L1灯的电流做功小，因甲电流表的示数小于乙电流表的示数，故得出的结论：在电压、通电时间相同时，电流越大，电流做功越多。
故答案为：
（1）灯泡的亮暗程度； 不同；
（2）电流（或电流与通电时间）； 电压；在电压、通电时间相同时，电流越大，电流做功越多。
四．解答题（共1小题）
22．【解答】解：（1）为保护电路，连接电路时开关应断开；
（2）灯泡的额定电流约为I＝＝＝0.25A，则电流表的量程为0～0.6A，且与灯泡串联，如下图所示：

（3）闭合开关前，保护电路的滑动变阻器的滑片P处于最大阻值处的A端；
（4）由图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为2.2V，
要使电压表的示数从2.2V增大到2.5V，根据串联电路的分压特点可知，滑片向B端移动减小接入电路中的电阻；
（5）由图丙所示I﹣U图象可知，灯泡额定电压U＝2.5V，所对应的电流I＝0.2A，
则灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W；
（6）在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是小灯泡断路；
（7）图丁中电流表的量程为0﹣0.6A，分度值为0.02A，电流表的示数为0.3A，
小灯泡的实际电阻为：R＝＝＝5Ω，
因为小灯泡的电阻随着温度的升高而增大，
所以灯泡正常发光的电阻会大于5Ω，
则灯泡的额定功率应该小于P＝＝＝1.25W，
因为小灯泡的实际电压小于额定电压，所以实际电流会小于额定电流，
所以小灯泡的额定功率应该大于P′＝U额I＝2.5V×0.3A＝0.75W；
综合分析小灯泡的额定功率可能为1.05W，故B符合题意。
故选：B。
故答案为：（1）断开；（2）如上图所示；（3）A；（4）2.2；B；（5）0.5；（6）灯泡断路；（7）B。
五．计算题（共2小题）
23．【解答】解：（1）由电路图可知，质量表串联在电路中，则应用电流表改装较合适；
（2）当开关S闭合，不称量物体时，R0与R的最大阻值串联；
电路中的电流I＝＝＝0.1A，
通电10min电阻R消耗的电能：W＝I2Rt＝（0.1A）2×5Ω×10×60s＝30J；
（3）当称量物体质量达到最大时，滑动变阻器接入电路的阻值为零，电路为R0的基本电路；
整个电路消耗的电功率：P＝＝＝1.8W。
答：（1）图中的质量表用电流表改装较为合适；
（2）当开关S闭合，不称量物体时，通电10min电阻R0消耗的电能是30J；
（3）称量物体质量达到最大时，电路的总功率是1.8W。
24．【解答】解：（1）两加热电阻丝串联时总电阻最大，两加热电阻丝并联时总电阻最小，
由P＝UI＝可知，总电阻越大，总功率越小，反之总功率越大，则：
当开关S2接B，S1断开时，R1与R2串联，电路的总电阻最大，总功率最小，为低温档；
当开关S2接A，S1闭合时，R1与R2并联，电路的总电阻最小，总功率最大，为高温档；
当开关S2接B，S1闭合时，电路为R1的简单电路，为中温档；
（2）当开关S2接B，S1闭合时，电路为R1的简单电路，为中温档，
则R1的阻值：
R1＝＝＝88Ω，
当开关S2接A，S1闭合时，R1与R2并联，为高温档，
则R2的电功率：
P2＝P高﹣P中＝1100W﹣550W＝550W，
R2的阻值：
R2＝＝＝88Ω；
（3）当开关S2接B，S1断开时，R1与R2串联，为低温档，
则养生壶的低温档功率：
P低＝＝＝275W。
答：（1）低温；中温；高温；
（2）加热电阻R1、R2的阻值均为88Ω；
（3）养生壶的低温档功率是275W。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2020/4/17 23:12:02；用户：初中科学；邮箱：13868650006；学号：36770972













21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）



HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
