越来越宽的信息之路
人教版
第二十一章 第４节

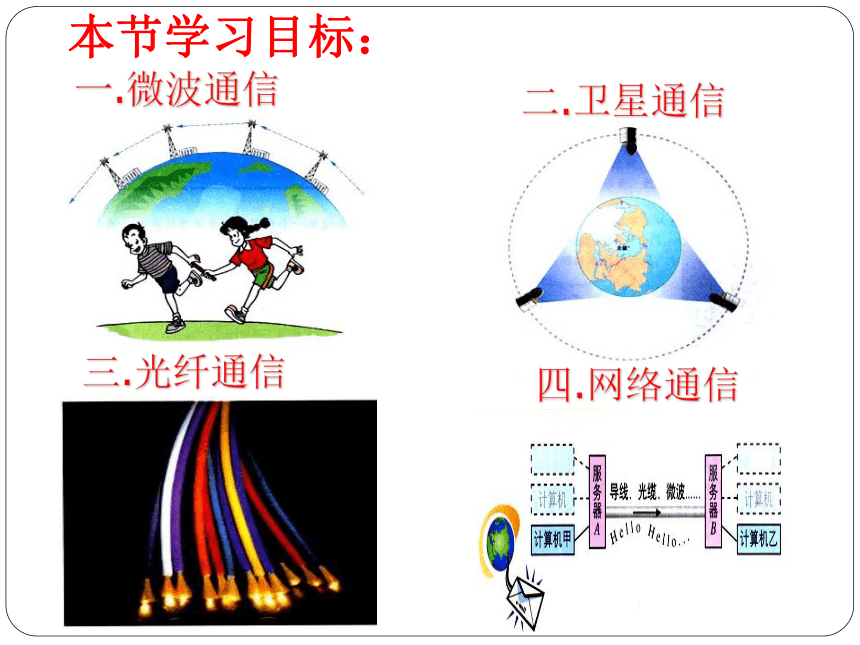

本节学习目标：
一.微波通信
二.卫星通信
三.光纤通信
四.网络通信
　　5分钟内，放电影比讲故事所包含的信息量更多。
　　相同时间内，电视广播比电台广播能传递更多的信息。
信息理论表明：
　　作为载体的电磁波，频率越高，相同时间内传输的信息就越多。

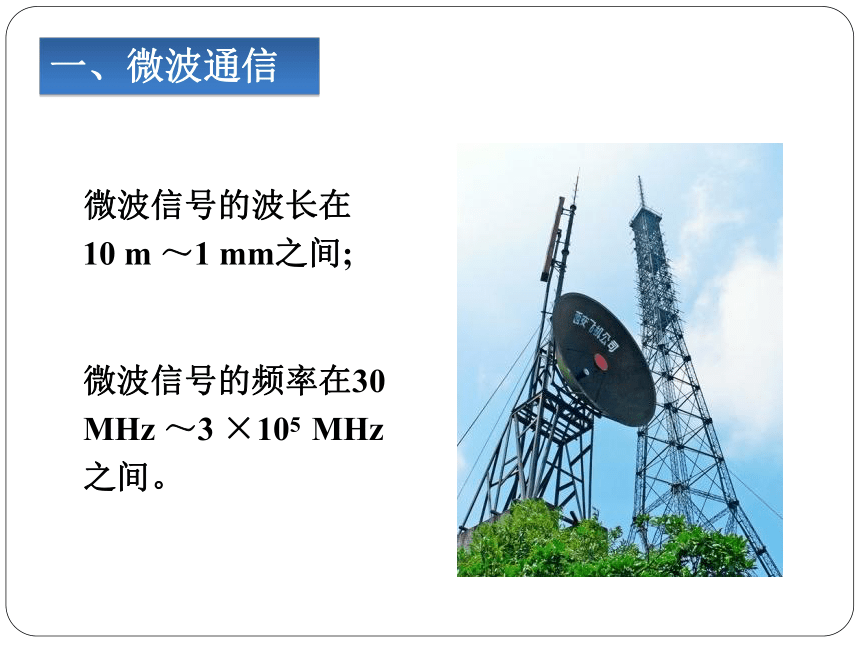

微波信号的波长在
10 m ～1 mm之间;
微波信号的频率在30 MHz ～3 ×105 MHz之间。
一、微波通信

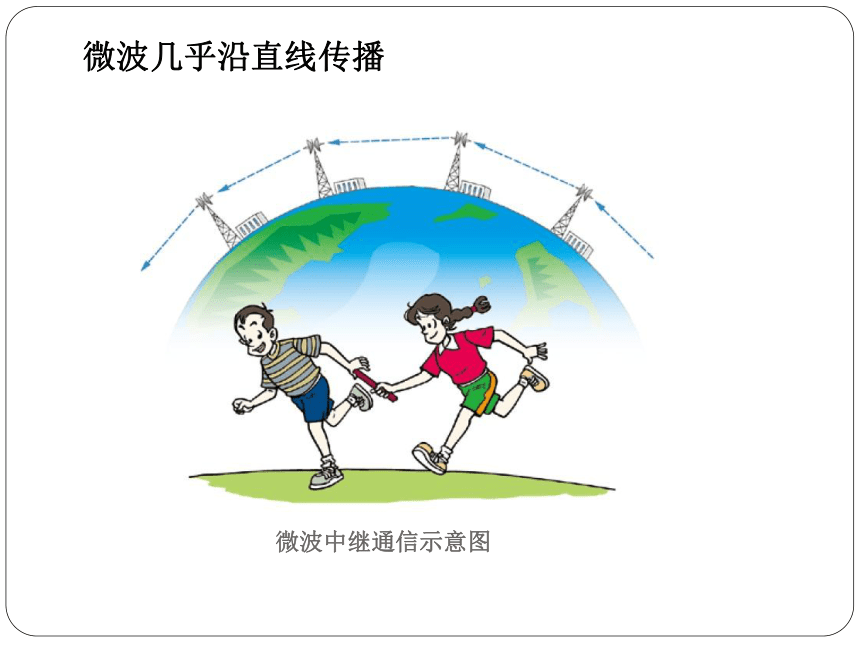

微波几乎沿直线传播
微波中继通信示意图
微波中继通信
A
B

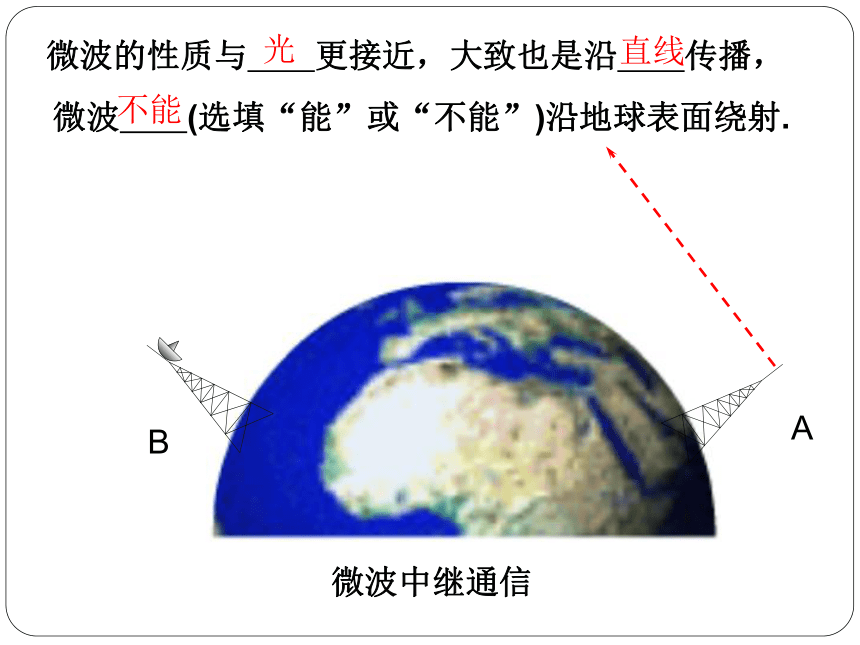

微波的性质与　　更接近，大致也是沿　　传播，
光
直线
微波　　(选填“能”或“不能”)沿地球表面绕射.
不能
发射
接收

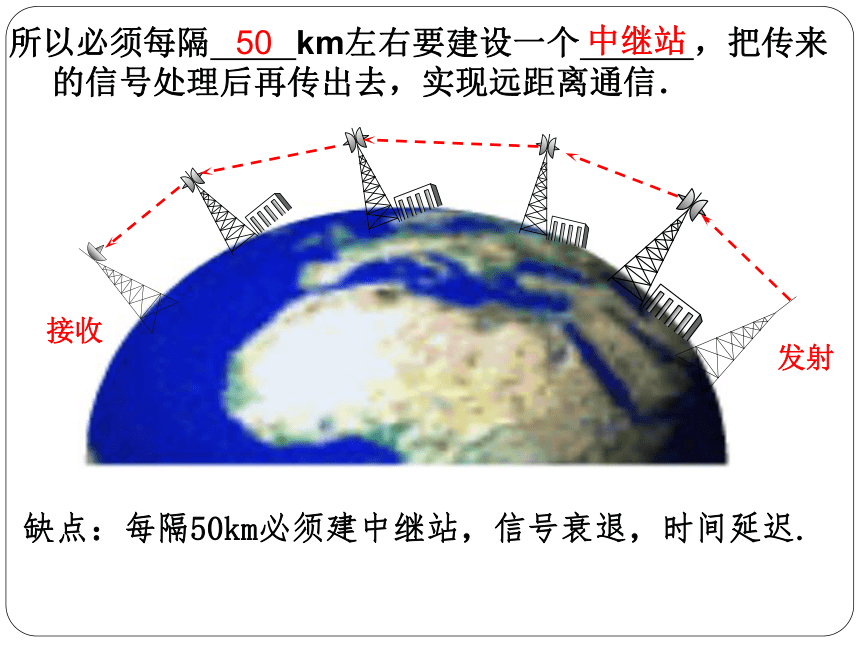

缺点：每隔50km必须建中继站，信号衰退，时间延迟.
所以必须每隔　　 km左右要建设一个　　 ，把传来的信号处理后再传出去，实现远距离通信．
50
中继站
答案：
　　太远，不方便
解决方案：学科网

　　人造卫星通信
问题：
　　能否用月亮做中继站，实现微波通信？

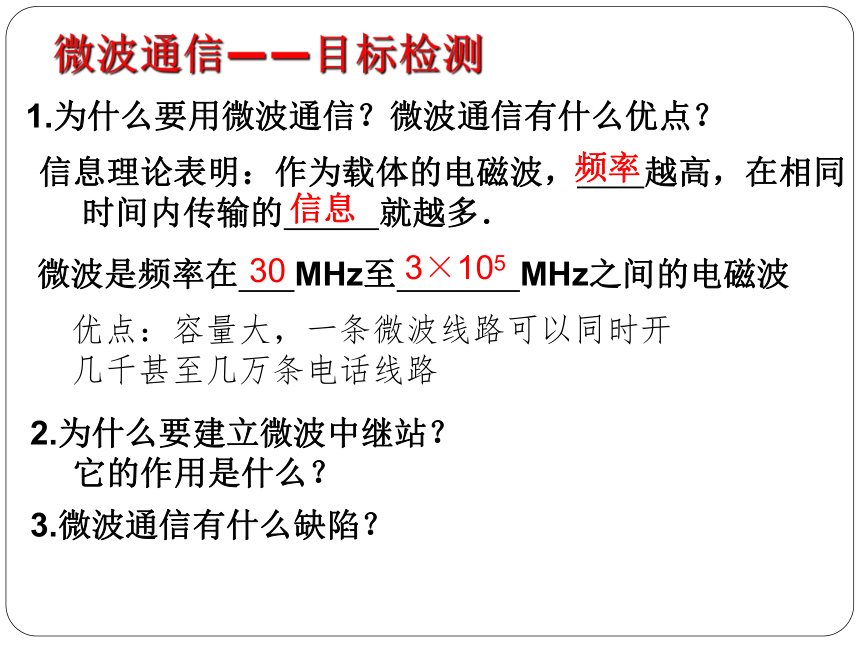

微波通信——目标检测
1.为什么要用微波通信？微波通信有什么优点？
2.为什么要建立微波中继站？它的作用是什么？
3.微波通信有什么缺陷？
信息理论表明：作为载体的电磁波，　　越高，在相同时间内传输的　　 就越多．
微波是频率在 MHz至　　 MHz之间的电磁波
优点：容量大，一条微波线路可以同时开几千甚至几万条电话线路
频率
信息
30
3×105
clszwangjie2011/5/31
通信卫星—— ——中继站
二、卫星通信
地球同步通信卫星
同步卫星绕地球转动的周期和地球自转的周期一样。
用三颗同步卫星就可以实现全球通信
中国北斗卫星导航系统
中国北斗卫星导航系统
1.卫星的作用是什么?
卫星通信——目标检测
2.全世界的人们可以立刻看到某 一现场画面,需要几颗 卫星作中 继站?
　　光是比微波频率高得多的电磁波。
　　光通信的“高速公路”更宽广。
　　利用频率单一、方向高度集中的激光进行通信，效果很好。
三、光纤通信
光纤通讯技术是近几十年才发展起来的
1966年，华裔物理学家高锟首次利用无线电波导通信的原理，提出了低损耗（20 db/km）的光导纤维 （简称光纤）的概念。
1970年，美国康宁公司首次研制成功损耗为20 db/km的石英光纤，它是一种理想的传输介质。
1970年，贝尔实验室研制成功室温下连续振荡的半导体激光器 （LD）。从此，开始了光纤通信迅速发展的时代。
各种光导纤维
光沿着水流传播
实验演示——光可以沿着水流传播
光导纤维
光在光导纤维中的传播
光纤通信的优点：
　　 （1）传输频带极宽，通信容量很大；
　　（2）光纤衰减小，无中继设备，传输距离远；
　　（3）频率稳定，信号传输质量高；
　　（4）光纤抗电磁干扰，保密性好。
光纤通讯——目标 检测
激 光
普通的光源夹杂了许多不同频率的光，难携带信息。激光则是频率　　 ，方向 的光．
1. 为什么要用光纤通信？
光是一种比微波频率更高的电磁波，带宽要宽出千百万倍
2. 光纤通讯为什么用激光？
3. 光纤通信的优点是什么？
单一
高度集中
计算机可以高速处理各种信息，把计算机联在一起，可以进行网络通信。
四、网络通信
　　通过因特网可以收发电子邮件，看到不断更新的新闻，查到所需的各种资料。
随着通信技术的发展，现在已经可以在很短的时间内传送越来越大的信息量，信息传送的速度甚至能够满足电视等活动画面的需要，我们已经可以轻松地在网上看电视了。
1.电子邮件是怎样传播的?

2.怎样来识别电子邮箱地址?

3.计算机网络的优越性是什么?
网络通信——目标检测
电磁波频率越高，相同时间内传输的信息就越多。通信频率越来越高，信息之路越来越宽。
　　微波通信、卫星通信、光纤通信、网络通信。
1.上网检索现代通信的相关知识。

2.在作业本上完成课本P163，动手动脑学物理部分1.2题。
