(共19张PPT)

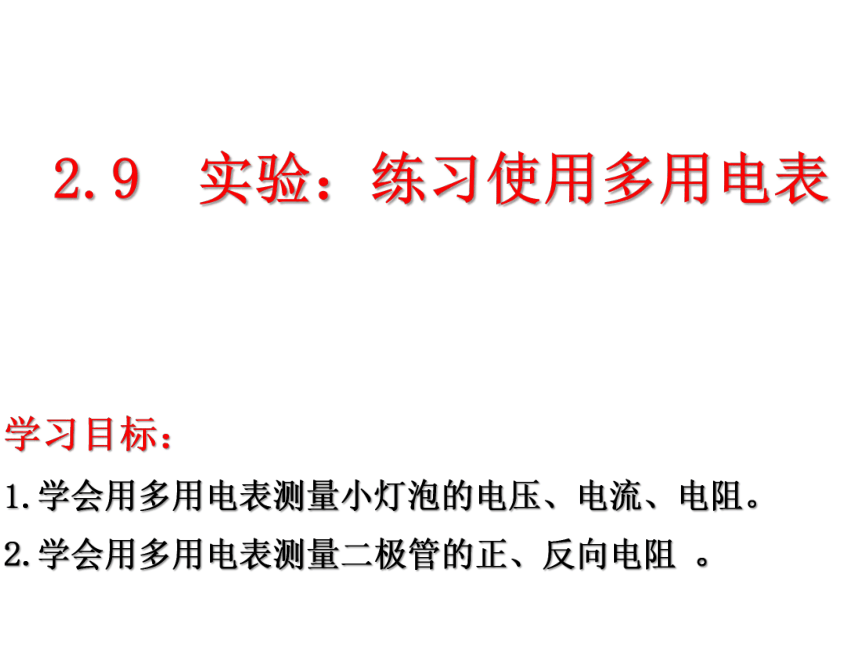

学习目标：
1.学会用多用电表测量小灯泡的电压、电流、电阻。
2.学会用多用电表测量二极管的正、反向电阻 。
2.9 实验：练习使用多用电表
2.怎样使用多用电表测量二极管的正反向电阻? 测量中应注意什么？
1.怎样使用多用电表测量小灯泡的电压、电流、电阻? 测量中应注意什么？

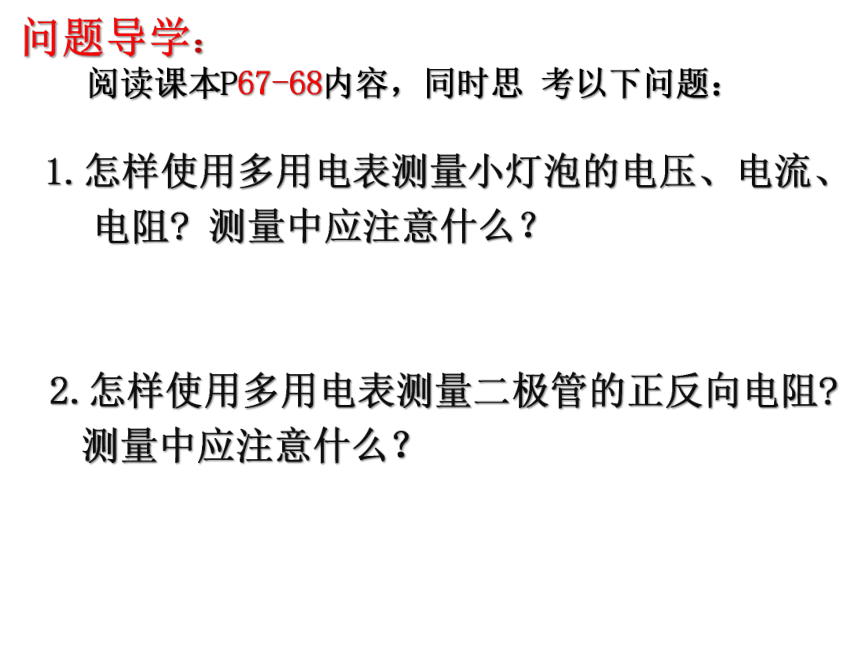

问题导学：
阅读课本P67-68内容，同时思 考以下问题：
(3)红表笔接高电势,黑表笔接低电势.
(4)读数时先看量程再看小格,要正视表针.

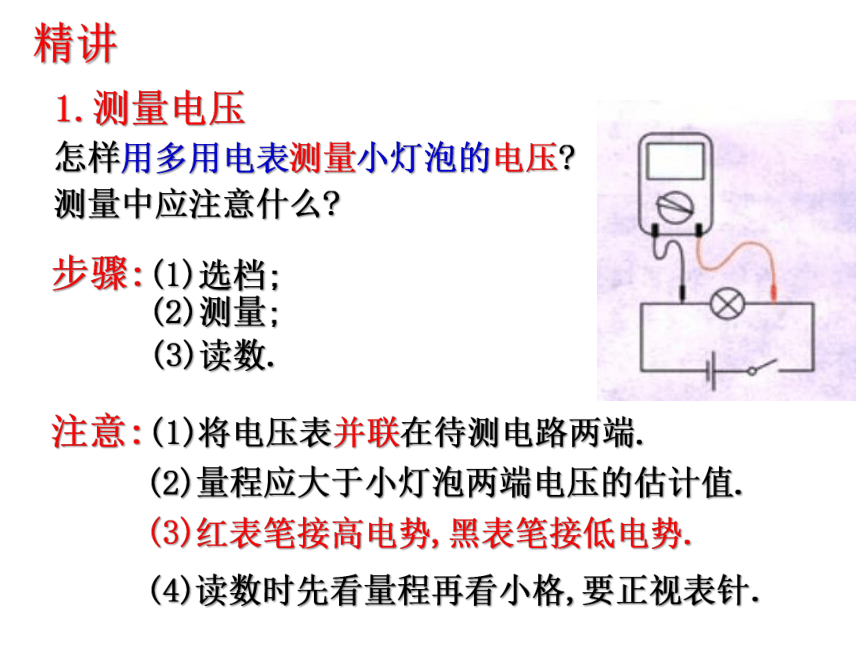

1.测量电压 怎样用多用电表测量小灯泡的电压? 测量中应注意什么?
注意:
(2)量程应大于小灯泡两端电压的估计值.
(1)将电压表并联在待测电路两端.
精讲

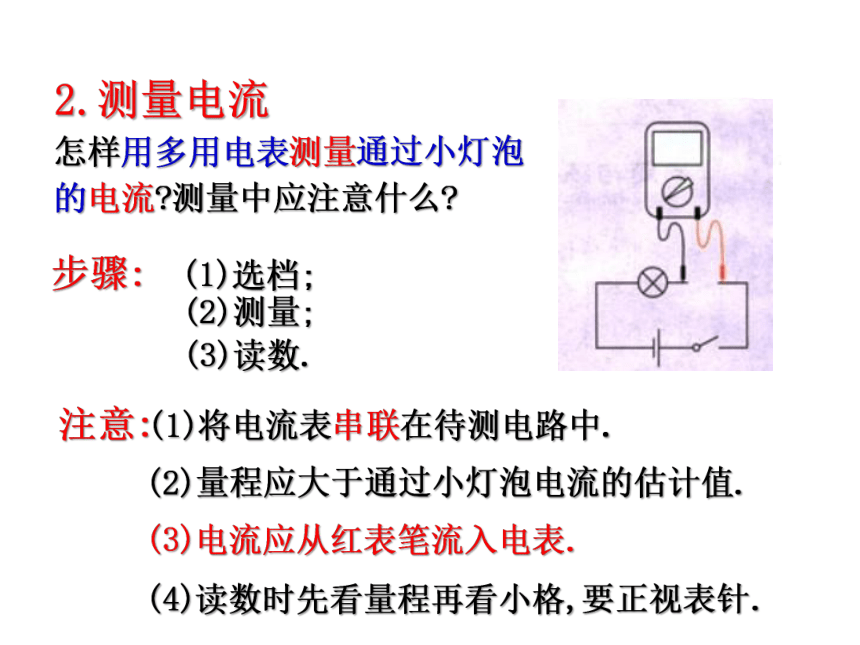

2.测量电流 怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?
(1)将电流表串联在待测电路中.
注意:
(2)量程应大于通过小灯泡电流的估计值.
(3)电流应从红表笔流入电表.
(4)读数时先看量程再看小格,要正视表针.

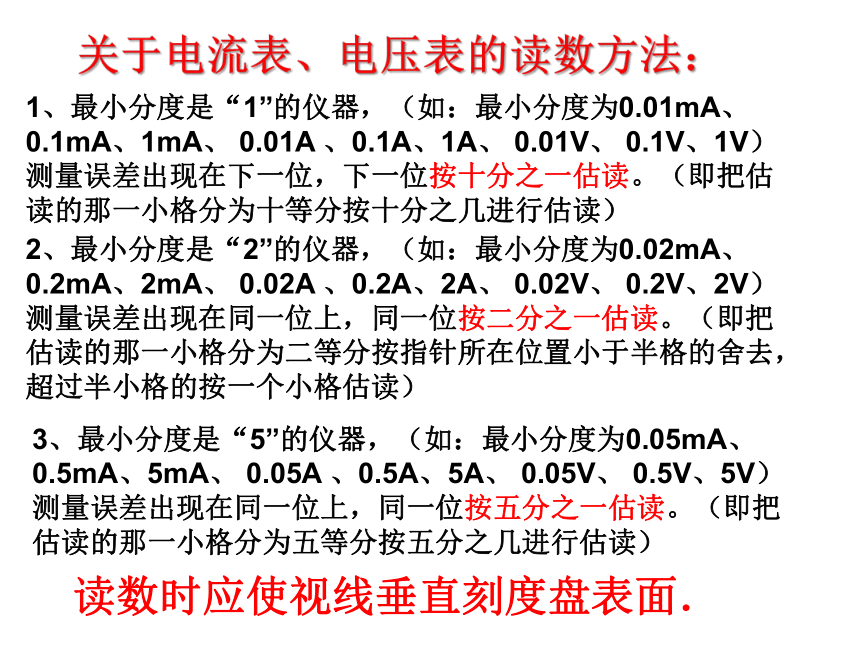

关于电流表、电压表的读数方法：
1、最小分度是“1”的仪器，（如：最小分度为0.01mA、0.1mA、1mA、 0.01A 、0.1A、1A、 0.01V、 0.1V、1V）测量误差出现在下一位，下一位按十分之一估读。（即把估读的那一小格分为十等分按十分之几进行估读）
2、最小分度是“2”的仪器，（如：最小分度为0.02mA、0.2mA、2mA、 0.02A 、0.2A、2A、 0.02V、 0.2V、2V）测量误差出现在同一位上，同一位按二分之一估读。（即把估读的那一小格分为二等分按指针所在位置小于半格的舍去，超过半小格的按一个小格估读）
3、最小分度是“5”的仪器，（如：最小分度为0.05mA、0.5mA、5mA、 0.05A 、0.5A、5A、 0.05V、 0.5V、5V）测量误差出现在同一位上，同一位按五分之一估读。（即把估读的那一小格分为五等分按五分之几进行估读）
读数时应使视线垂直刻度盘表面．

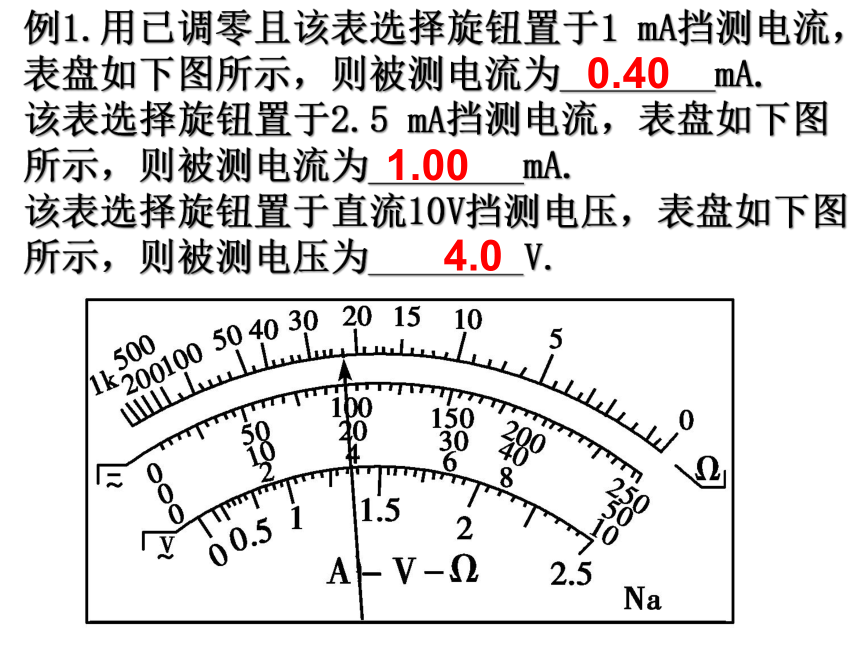

例1.用已调零且该表选择旋钮置于1 mA挡测电流，表盘如下图所示，则被测电流为________mA.
该表选择旋钮置于2.5 mA挡测电流，表盘如下图所示，则被测电流为________mA.
该表选择旋钮置于直流10V挡测电压，表盘如下图所示，则被测电压为________V.
0.40
1.00
4.0

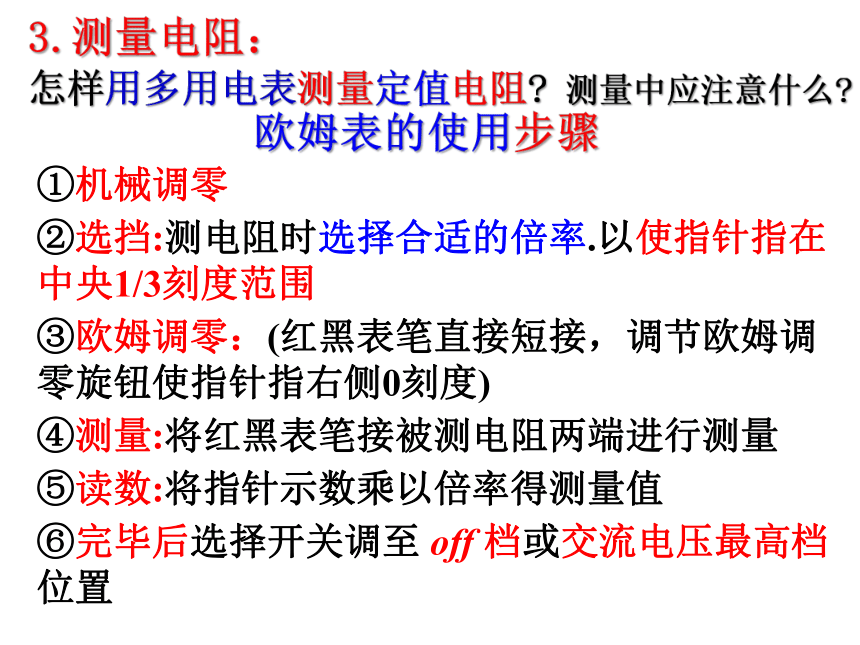

①机械调零
②选挡:测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围
③欧姆调零：(红黑表笔直接短接，调节欧姆调零旋钮使指针指右侧0刻度)
④测量:将红黑表笔接被测电阻两端进行测量
⑤读数:将指针示数乘以倍率得测量值
⑥完毕后选择开关调至 off 档或交流电压最高档位置
(1)待测电阻要跟别的元件和电源断开.
欧姆表的使用注意：
Rx
(2)换挡要重新电阻调零.
(3)读数=表针示数×倍数.
例2.如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：
所测电阻的阻值为__________Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．
1.5×103
×1 k
123Ω
1.5kΩ
例3．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100。用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如下图所示，则该电阻的阻值是________Ω。
×100，
重新欧姆调零
2.2×103
电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入.
(1)二极管的单向导电性
怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?
(2)欧姆表中电流的方向
4.测量二极管的正反向电阻：
导电特点:
电流从正极流入时电阻较小;
电流从正极流出时电阻较大.
(3)测量二极管的正向电阻
①选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡)
② 欧姆调0 (右侧0)
③测量:将黑表笔接触二极管正极,红表笔接触二极管负极
④ 读数:将指针示数乘以倍率得测量值
4.测量二极管的正反向电阻：
(4)测量二极管的反向电阻
①选挡:将选择开关旋至高倍率的欧姆挡(例如“×1KΩ挡)
② 欧姆调0 (右侧0)
③ 测量:将黑表笔接触二极管负极,红表笔接触二极管正极
④读数:将指针示数乘以倍率得测量值
4.测量二极管的正反向电阻：
欧姆表的使用步骤：
课堂小结
1.用多用表的欧姆档测电阻，下列说法中哪些是正确的( )
A.测量前必须调零，而且每测一次电阻都要重新调零
B.每次换挡后必须电阻调零
C.待测电阻如果是连接在某电路中，应把它先与其它元件断开，再进行测量
D.两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两只手分别将两个表笔与电阻紧紧在捏在一起
课堂训练
BC
2.用欧姆表“R×10”挡，测量一个电阻的阻值，调零以后，用表笔紧接电阻的两端，发现表的指针偏转角度极小，正确的判断和作法是( )
A.这个电阻阻值很小
B.这个电阻阻值很大
C.为了把电阻值测得更准一些，应换用"R×1"挡重新欧姆调零再测量
D.了把电阻值测得更准一些，应换用"R×100"挡重新欧姆调零再测量
BD
3.思考与讨论:
两位同学用过多用电表后,分别把选择开关放在图示的位置.你认为谁的习惯好些?为什么?
多用电表不使用时,应将选择开关 调至 off 档或交流电压最高档位置.
