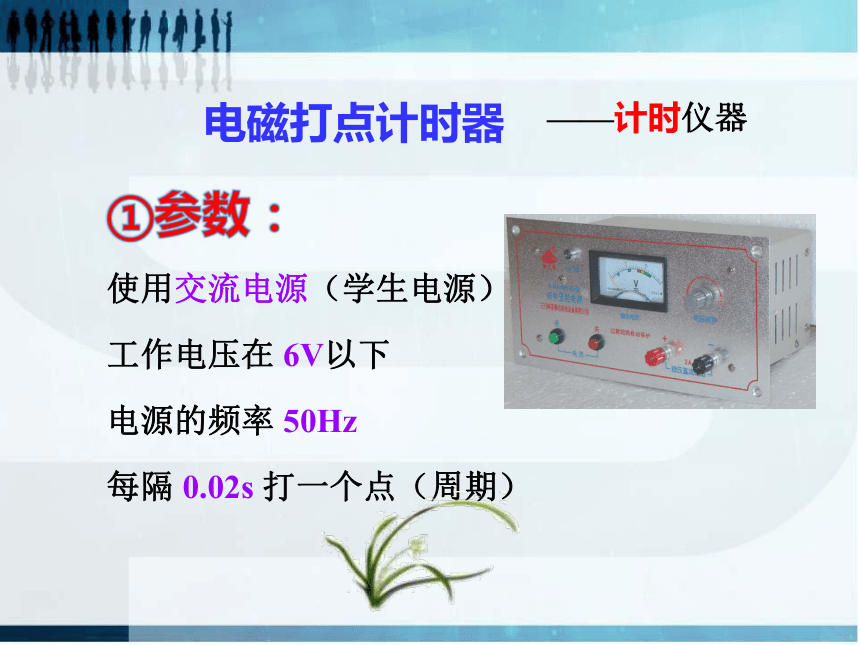

——计时仪器

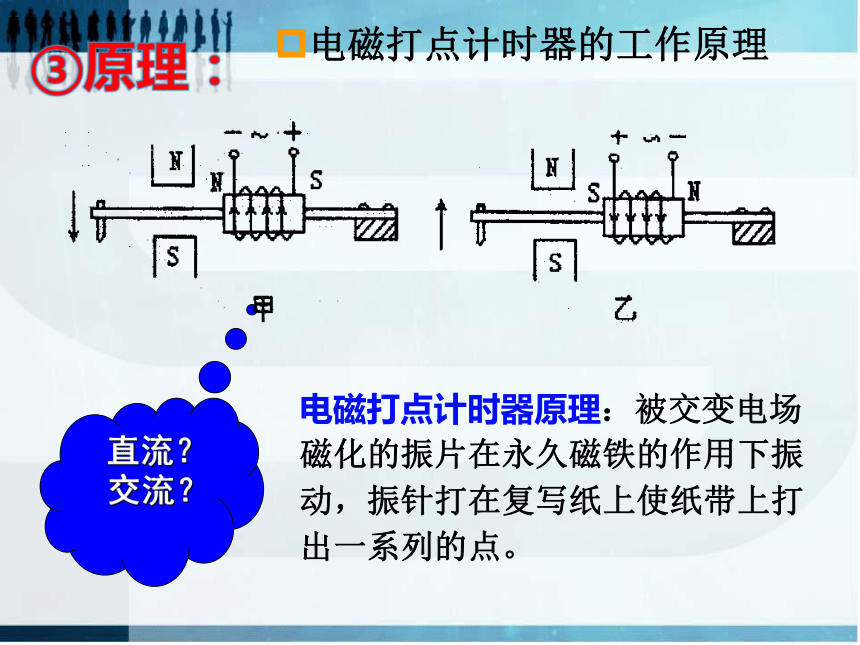

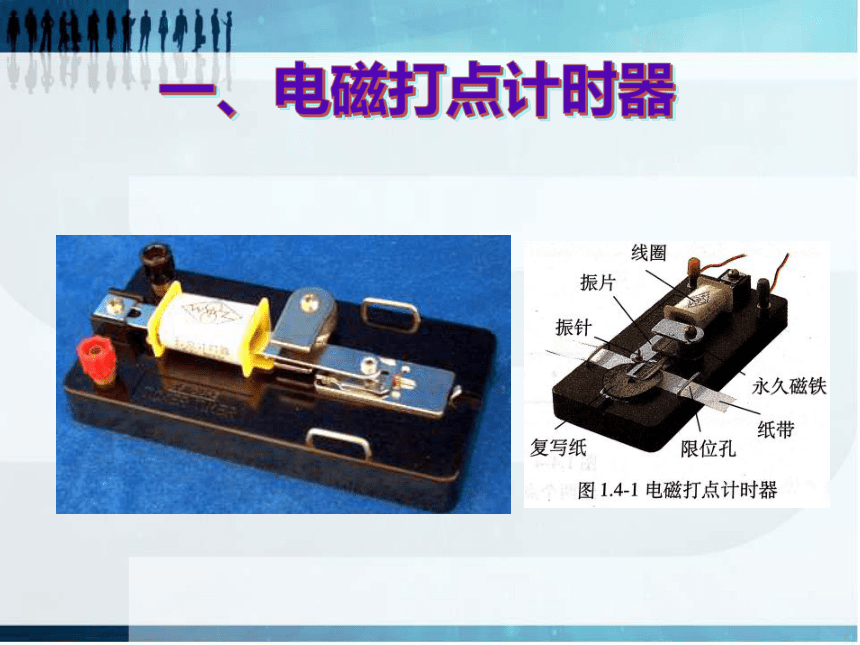

电磁打点计时器的工作原理
直流？ 交流？
电磁打点计时器原理：被交变电场磁化的振片在永久磁铁的作用下振动，振针打在复写纸上使纸带上打出一系列的点。

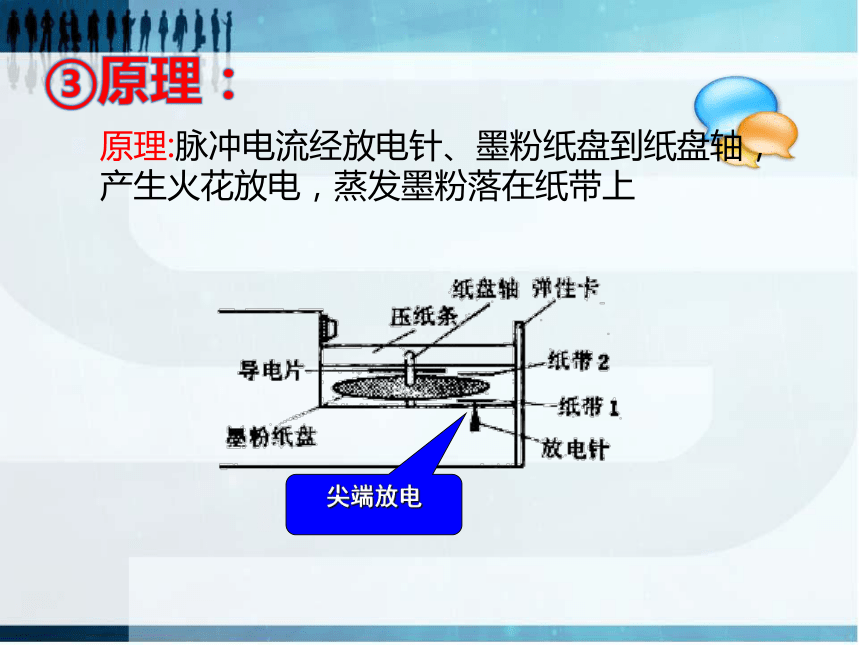

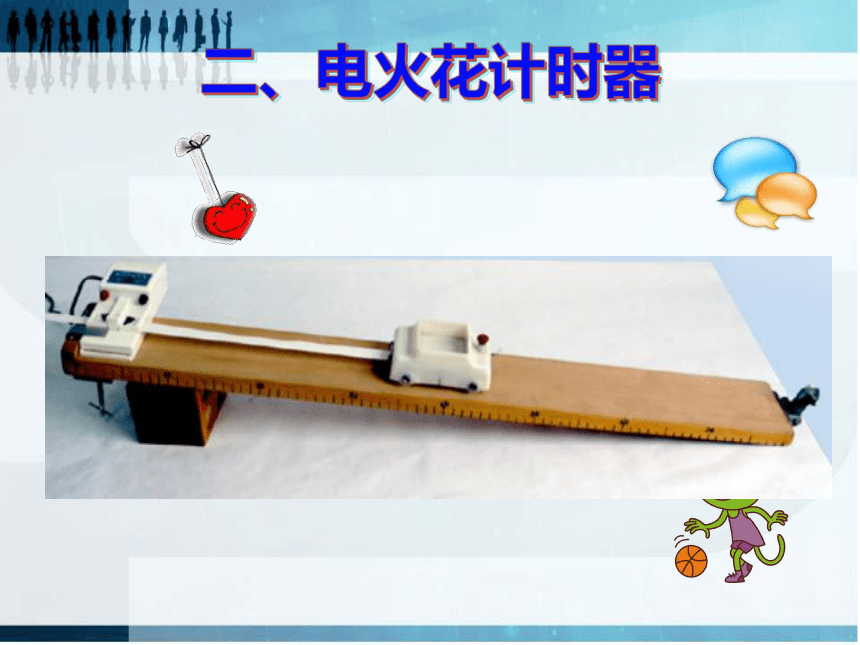

原理:脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，蒸发墨粉落在纸带上
尖端放电

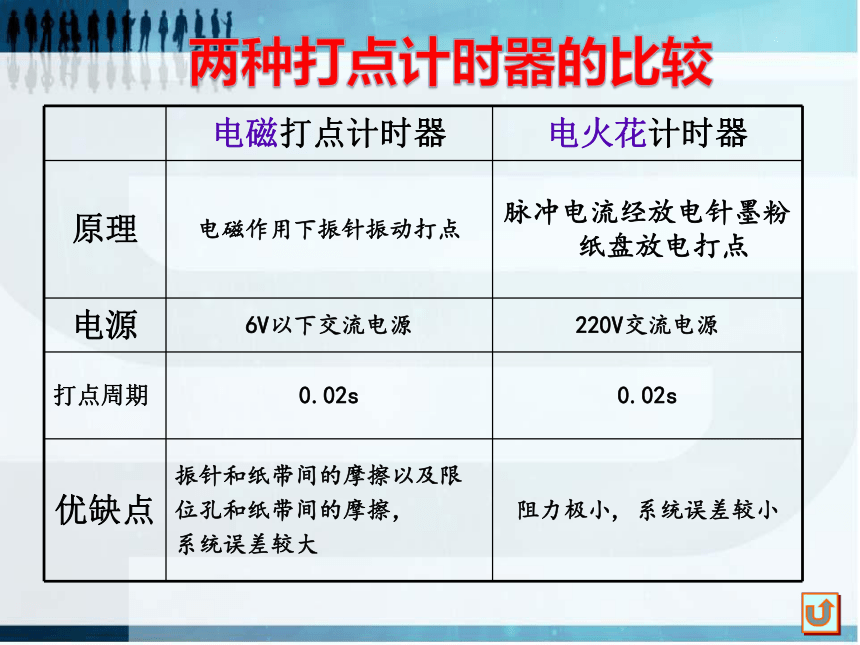

电磁打点计时器 电火花计时器
原理 电磁作用下振针振动打点 脉冲电流经放电针墨粉纸盘放电打点

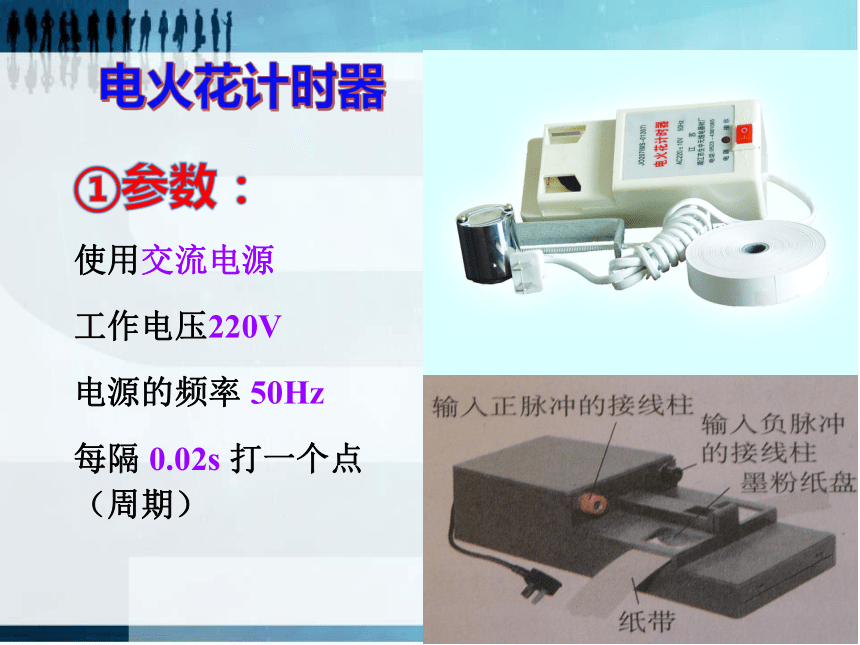

电源 6V以下交流电源 220V交流电源
打点周期 0.02s 0.02s
优缺点 振针和纸带间的摩擦以及限
位孔和纸带间的摩擦，
系统误差较大 阻力极小, 系统误差较小

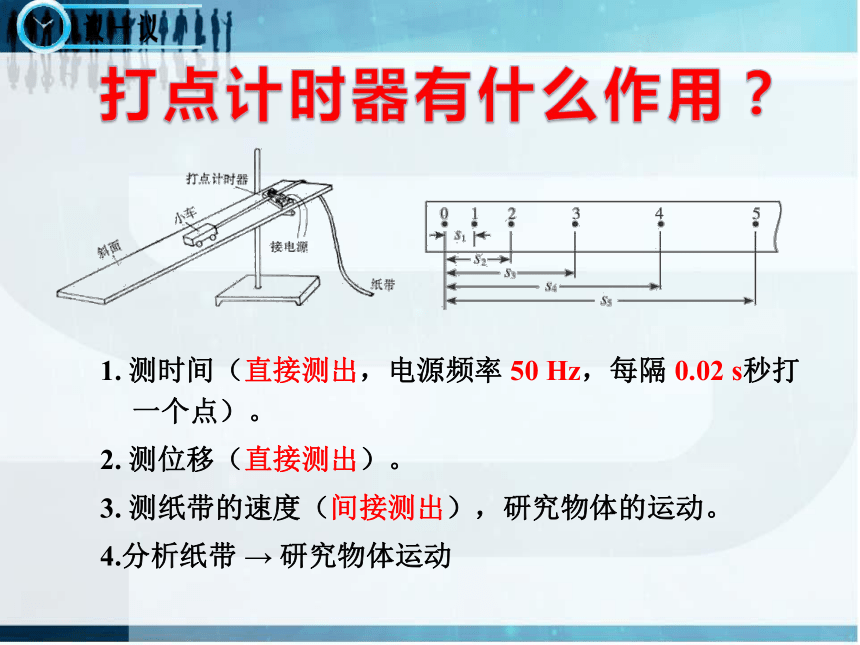

1. 测时间（直接测出，电源频率 50 Hz，每隔 0.02 s秒打一个点）。
2. 测位移（直接测出）。
3. 测纸带的速度（间接测出），研究物体的运动。
4.分析纸带 → 研究物体运动
3.启动电源，用手水平地拉纸带，纸带上就打出一行小点。随后立即关闭电源
（3）实验步骤
4.取下纸带，从能够看清的某个点开始，往后数出若干个点。 如果数出n个点，这些点划分出来的间隔数是多少？由此计 算出纸带从第一个点到第n个点的运动时间
Δt＝(n－1)×0.02 s
5.用刻度尺测量出第一个点到第n个点的距离Δx。
6.把测量的结果填入表设计的表格中。
1.把打点计时器固定好。
2. 把复写纸和纸带装好。
墨粉纸盘在两条纸带之间。
纸带穿过两个限位孔，压在复写纸的下面
认清打点计时器类型
0
1
2
（4）纸带处理
0
1
2
3
0.02s
?s
计时点
计数点
1. 判断物体的运动规律
通过研究纸带，间接的反应物体运动情况：
1. 打出的点越密，则运动越慢；
2. 若打出的点间距相等，则物体做匀速直线运动。
（4）纸带处理
2. 测平均速度（一段时间或者一段位移的平均速度）
（1）要测的量：某段时间 ，以及对应的位移
（2）关系式：
3. 计算变速直线运动中某点的瞬时速度
O A B C D E F
根据下面这条纸带，如何求 C 点的瞬时速度？
(1)
(2)
哪种方法求出的更准确？
可以大致表示 E 点的瞬时速度，D、F 两点离 E 点越近，算出的平均速度越接近 E 点的瞬时速度。然而 D、E 两点间距离过小，则测量误差增大。所以，应该根据实际情况选取这两个点。
表2 手拉纸带在几个时刻的瞬时速度
位置 0 1 2 3
t/s
v/m·s-1
②舍弃密集的点：开头的点迹很密集，这是由于先接通电源后拉动纸带和开始时的速度比较慢而造成的，数点时不能从开始处数，而要向后看，从能够看清的某个点开始。
（5）注意事项
①认清计时器类型：要认清你使用了哪种类型的打点计时器，电磁打点计时器要使用6V以下的交流学生电源；而电火花计时器则直接使用220V的交变电流。
③注意时间间隔：
如果数出了n个点，那么，他们的间隔数是
（n-1）个。他们所用的运动时间为（n-1）*0.02s.

④打点计时器要固定好，在使用时打点计时器不允许松动。
⑤打点计时器打点结束时要立刻切断电源。
⑥要保证手每一次“水平地拉动纸带”。
（5）注意事项
⑦ 可以大致表示某包含点的瞬时速度，两边点离得越近算出的平均速度接近D点的瞬时速度，但过小的间距也会增大测量的误差，应根据课本中的例子仔细选取。
按实际大小画出的一条纸带
（5）注意事项
步骤、要领
1.把打点计时器固定在实验桌上（不许松动!）,（是电磁式还是电火花式?）连接电源（通电检查!）.
2.把纸带穿过限位孔,复写纸压在纸带上（纸带在下复写纸在上!试拉检查!）.
3.先通电等待1～2s,后拖动或释放物体（先通电后拉动!控制快慢!）.
4.先切断电源,后取下纸带（先断电后取带!）.
5.再取2～3条纸带,重复2～4步2～3次.
6.选取纸带（点迹清晰?漏点拖点?）,测量点编号（注意先后!写下序号!）,数点计时（点数不等于间隔数!）.
7.用刻度尺测量距离（最小分度?有效数字?）,记录数据（忠实地记录原始数据!）,保留纸带（不能丢失!）.
8.整理实验器材（不要忘记!）.
1、图像特点：直观、形象
2、作图步骤
在坐标纸上建立坐标系
（横坐标表示时间,纵坐标表示瞬时速度！）
选取合适的标度（反映记录数据的有效数字,使曲线能分布于大部分的坐标系中!）;
描点、连线（用平滑的曲线,通过尽可能多的点,不能通过的点均匀分布在曲线两侧!）


4、速度－时间图像
手是如何运动的？
0 1 2 3 4 5 6 7
0.6
0.5
0.4
0.3
0.2
0.1
t/10-1s
v/(m·s-1)
n 0 1 2 3 4 5 6 7
V m/s 0.05 0.10 0.20 0.30 0.28 0.28 0.46 0.55















(2)认识图象
v－ｔ图象是反映物体速度随时间变化的规律，横轴表示时间，纵轴表示速度．
① 匀速直线运动的速度图象是一条平行于时间轴的直线．
②变速直线运动的速度图象随时间而变化
(3)理解图象
若图象位于时间轴的上方,表示物体运动方向与正方向相同；位于时间轴下方,表示物体运动方向与正方向相反。
Ｏ
Ｖ/m﹒s-1
ｔ/s
①
②
vo
8
-8
(4)应用图线
a.确定某时刻的速度
b.求位移
d.判断运动的方向(正方向、负方向)
t1
v1
c.判断运动性质(静止、匀速、变速)
