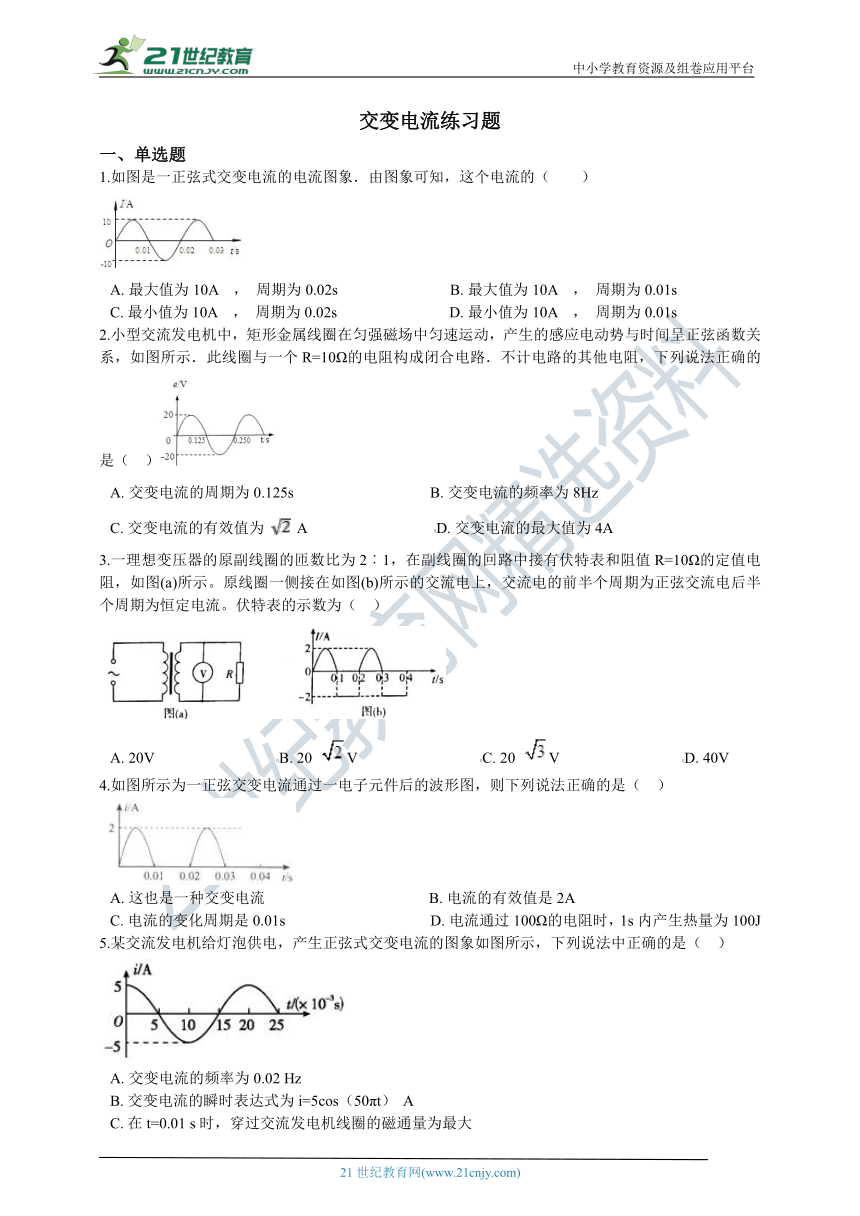

交变电流练习题
一、单选题
1.如图是一正弦式交变电流的电流图象.由图象可知,这个电流的( )
A.?最大值为10A , 周期为0.02s?????????????????????????????B.?最大值为10A , 周期为0.01s
C.?最小值为10A , 周期为0.02s?????????????????????????????D.?最小值为10A , 周期为0.01s
2.小型交流发电机中,矩形金属线圈在匀强磁场中匀速运动,产生的感应电动势与时间呈正弦函数关系,如图所示.此线圈与一个R=10Ω的电阻构成闭合电路.不计电路的其他电阻,下列说法正确的是(?? )
A.?交变电流的周期为0.125s????????????????????????????????????B.?交变电流的频率为8Hz
C.?交变电流的有效值为 A?????????????????????????????????D.?交变电流的最大值为4A
3.一理想变压器的原副线圈的匝数比为2︰1,在副线圈的回路中接有伏特表和阻值R=10Ω的定值电阻,如图(a)所示。原线圈一侧接在如图(b)所示的交流电上,交流电的前半个周期为正弦交流电后半个周期为恒定电流。伏特表的示数为(?? )
A.?20V????????????????????????????????B.?20 V????????????????????????????????C.?20 V????????????????????????????????D.?40V
4.如图所示为一正弦交变电流通过一电子元件后的波形图,则下列说法正确的是(?? )
A.?这也是一种交变电流???????????????????????????????????????????B.?电流的有效值是2A
C.?电流的变化周期是0.01s??????????????????????????????????????D.?电流通过100Ω的电阻时,1s内产生热量为100J
5.某交流发电机给灯泡供电,产生正弦式交变电流的图象如图所示,下列说法中正确的是(?? )
A.?交变电流的频率为0.02 Hz
B.?交变电流的瞬时表达式为i=5cos(50πt) A
C.?在t=0.01 s时,穿过交流发电机线圈的磁通量为最大

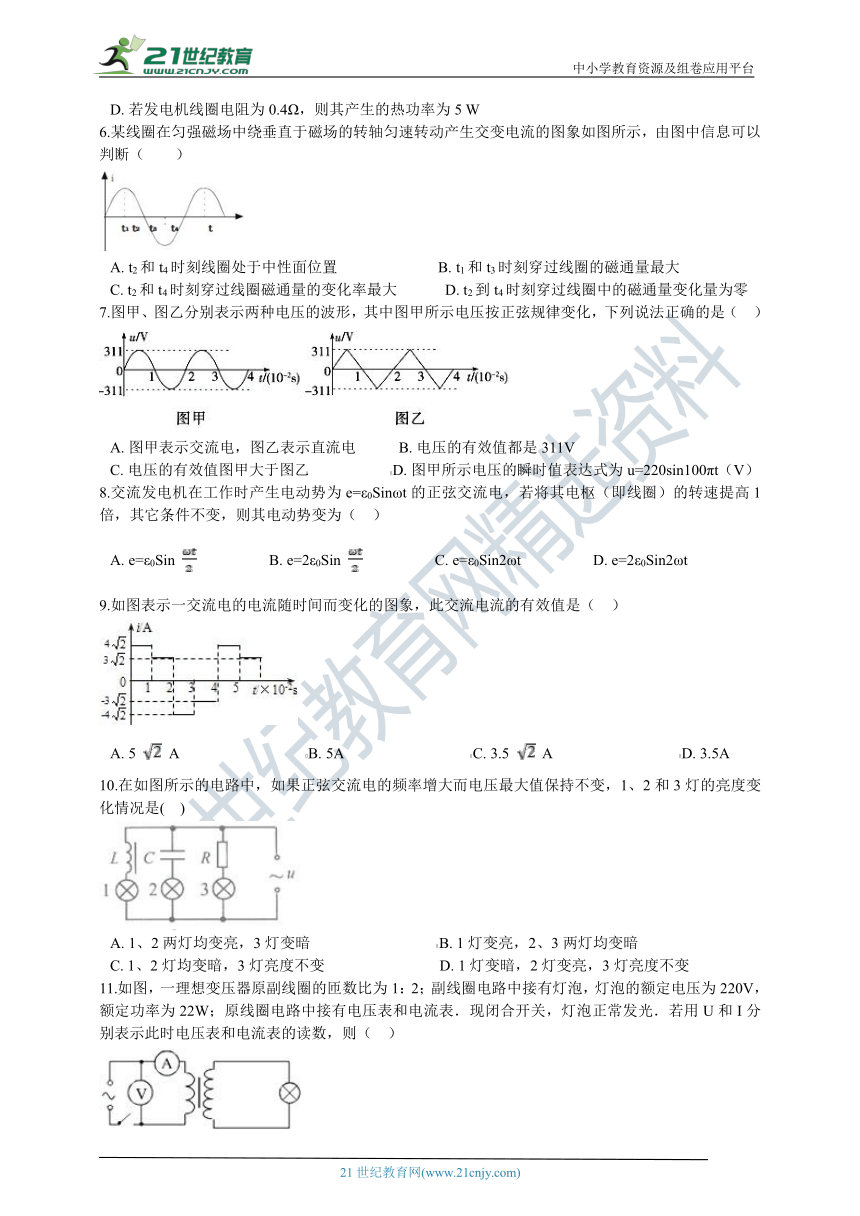

D.?若发电机线圈电阻为0.4Ω,则其产生的热功率为5 W
6.某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动产生交变电流的图象如图所示,由图中信息可以判断( )
A.?t2和t4时刻线圈处于中性面位置??????????????????????????B.?t1和t3时刻穿过线圈的磁通量最大
C.?t2和t4时刻穿过线圈磁通量的变化率最大????????????D.?t2到t4时刻穿过线圈中的磁通量变化量为零
7.图甲、图乙分别表示两种电压的波形,其中图甲所示电压按正弦规律变化,下列说法正确的是(?? )
A.?图甲表示交流电,图乙表示直流电???????????B.?电压的有效值都是311V
C.?电压的有效值图甲大于图乙?????????????????????D.?图甲所示电压的瞬时值表达式为u=220sin100πt(V)
8.交流发电机在工作时产生电动势为e=ε0Sinωt的正弦交流电,若将其电枢(即线圈)的转速提高1倍,其它条件不变,则其电动势变为(?? )
A.?e=ε0Sin ???????????????????B.?e=2ε0Sin ???????????????????C.?e=ε0Sin2ωt???????????????????D.?e=2ε0Sin2ωt
9.如图表示一交流电的电流随时间而变化的图象,此交流电流的有效值是(? ?)
A.?5 A?????????????????????????????????B.?5A?????????????????????????????????C.?3.5 A?????????????????????????????????D.?3.5A
10.在如图所示的电路中,如果正弦交流电的频率增大而电压最大值保持不变,1、2和3灯的亮度变化情况是(?? )
A.?1、2两灯均变亮,3灯变暗?????????????????????????????????B.?1灯变亮,2、3两灯均变暗
C.?1、2灯均变暗,3灯亮度不变??????????????????????????????D.?1灯变暗,2灯变亮,3灯亮度不变

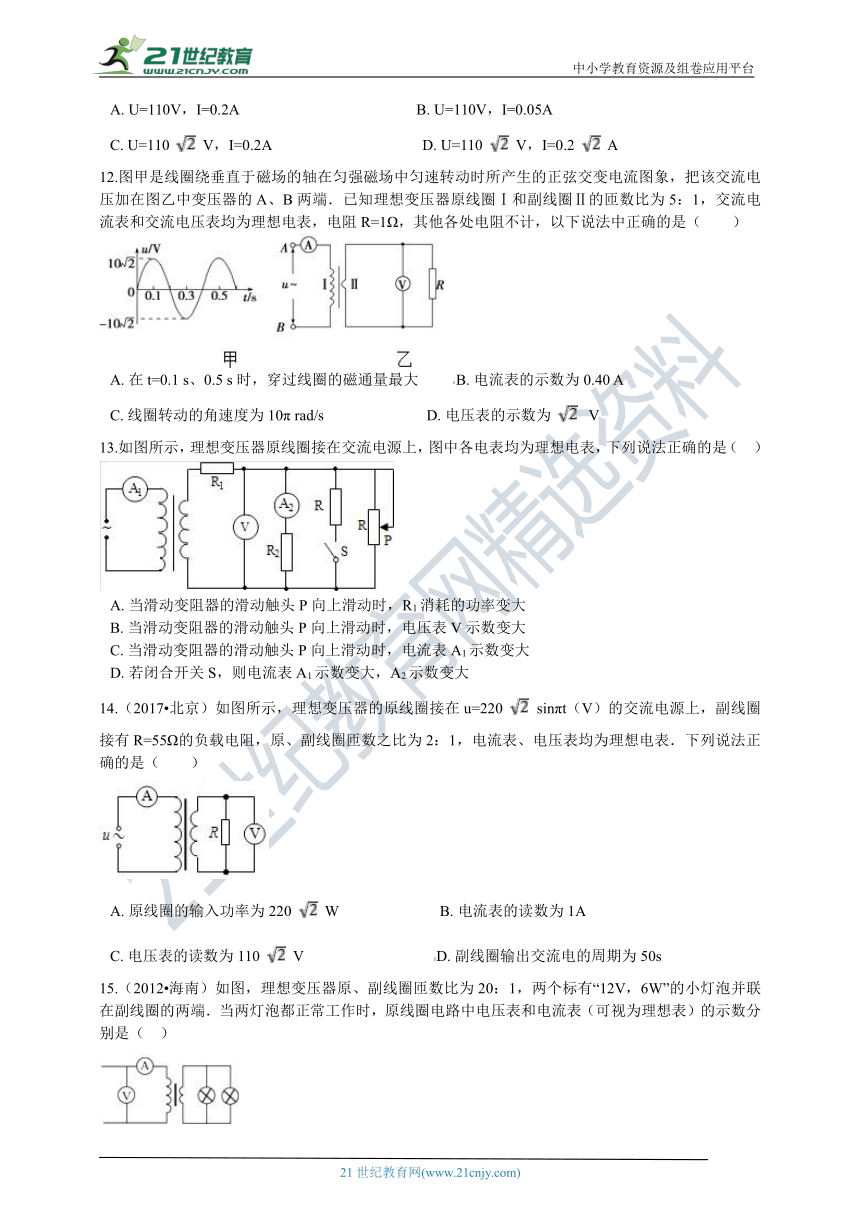

11.如图,一理想变压器原副线圈的匝数比为1:2;副线圈电路中接有灯泡,灯泡的额定电压为220V,额定功率为22W;原线圈电路中接有电压表和电流表.现闭合开关,灯泡正常发光.若用U和I分别表示此时电压表和电流表的读数,则(?? )
A.?U=110V,I=0.2A??????????????????????????????????????????????B.?U=110V,I=0.05A
C.?U=110 V,I=0.2A???????????????????????????????????????D.?U=110 V,I=0.2 A
12.图甲是线圈绕垂直于磁场的轴在匀强磁场中匀速转动时所产生的正弦交变电流图象,把该交流电压加在图乙中变压器的A、B两端.已知理想变压器原线圈Ⅰ和副线圈Ⅱ的匝数比为5:1,交流电流表和交流电压表均为理想电表,电阻R=1Ω,其他各处电阻不计,以下说法中正确的是( )
A.?在t=0.1 s、0.5 s时,穿过线圈的磁通量最大?????????B.?电流表的示数为0.40 A
C.?线圈转动的角速度为10π rad/s???????????????????????????D.?电压表的示数为 ?V
13.如图所示,理想变压器原线圈接在交流电源上,图中各电表均为理想电表,下列说法正确的是(?? )
A.?当滑动变阻器的滑动触头P向上滑动时,R1消耗的功率变大
B.?当滑动变阻器的滑动触头P向上滑动时,电压表V示数变大
C.?当滑动变阻器的滑动触头P向上滑动时,电流表A1示数变大
D.?若闭合开关S,则电流表A1示数变大,A2示数变大
14.(2017?北京)如图所示,理想变压器的原线圈接在u=220 sinπt(V)的交流电源上,副线圈接有R=55Ω的负载电阻,原、副线圈匝数之比为2:1,电流表、电压表均为理想电表.下列说法正确的是( )
A.?原线圈的输入功率为220 W??????????????????????????B.?电流表的读数为1A
C.?电压表的读数为110 V??????????????????????????????????D.?副线圈输出交流电的周期为50s
15.(2012?海南)如图,理想变压器原、副线圈匝数比为20:1,两个标有“12V,6W”的小灯泡并联在副线圈的两端.当两灯泡都正常工作时,原线圈电路中电压表和电流表(可视为理想表)的示数分别是(?? )
A.?120V,0.10A????????????????B.?240V,0.025A????????????????C.?120V,0.005A????????????????D.?240V,0.05A
16.如图所示为远距离交流输电的简化电路图。发电厂的输出电压是U,用等效总电阻是r的两条输电线输电,输电线路中的电流是I1 , 其末端间的电压为U1。在输电线与用户间连有一理想变压器,流入用户端的电流是I2。则(? )
A.?用户端的电压为 ????????????????????????????????????????B.?输电线上的电压降为U
C.?理想变压器的输入功率为 r??????????????????????????????D.?输电线路上损失的电功率为I1U
17.(2018?江苏)采用220 kV高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的 ,输电电压应变为(??? )
A.?55 kV???????????????????????????????B.?110 kV???????????????????????????????C.?440 kV???????????????????????????????D.?880 kV
18.如图所示,发电机的输出电压U1和输电线的电阻r均不变,变压器均为理想变压器.随夏季来临,空调、冷风机等大功率电器使用增多,下列说法中正确的(?? )
A.?变压器的输出电压U2增大,且U2>U1????????????????
B.?变压器的输出电压U4增大,且U4<U3
C.?输电线损耗的功率增大???????????????????????????????????????
D.?输电线损耗的功率不变
19.如图所示,Rt为金属热电阻,R1为光敏电阻,R2和R3均为定值电阻,电源电动势为E , 内阻为r , V为理想电压表,现发现电压表示数增大,可能的原因是(? )
A.?金属热电阻温度升高或光照增强,其他条件不变
B.?金属热电阻温度降低或光照减弱,其他条件不变
C.?金属热电阻温度降低或光照增强,其他条件不变
D.?金属热电阻温度升高或光照减弱,其他条件不变
20.酒精测试仪(主要部件是二氧化锡半导体型酒精气体传感器)用于测试机动车驾驶人员是否酒驾。酒精气体传感器的电阻与酒精气体的浓度成反比,那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是(?? ???)
A.?U越大,表示C越小,C与U成反比?????
B.?U越大,表示C越大,C与U成正比
C.?U越大,表示C越小,但是C与U不成反比?????????
?D.?U越大,表示C越大,但是C与U不成正比
答案解析部分
一、单选题
1.【答案】 A
2.【答案】 C
3.【答案】 C
4.【答案】 D
5.【答案】 D
6.【答案】 A
7.【答案】 C
8.【答案】 D
9.【答案】B
10.【答案】 D
11.【答案】 A
12.【答案】 B
13.【答案】 B
14.【答案】 B
15.【答案】 D
16.【答案】 A
17.【答案】C
18.【答案】 C
19.【答案】B
20.【答案】 D
