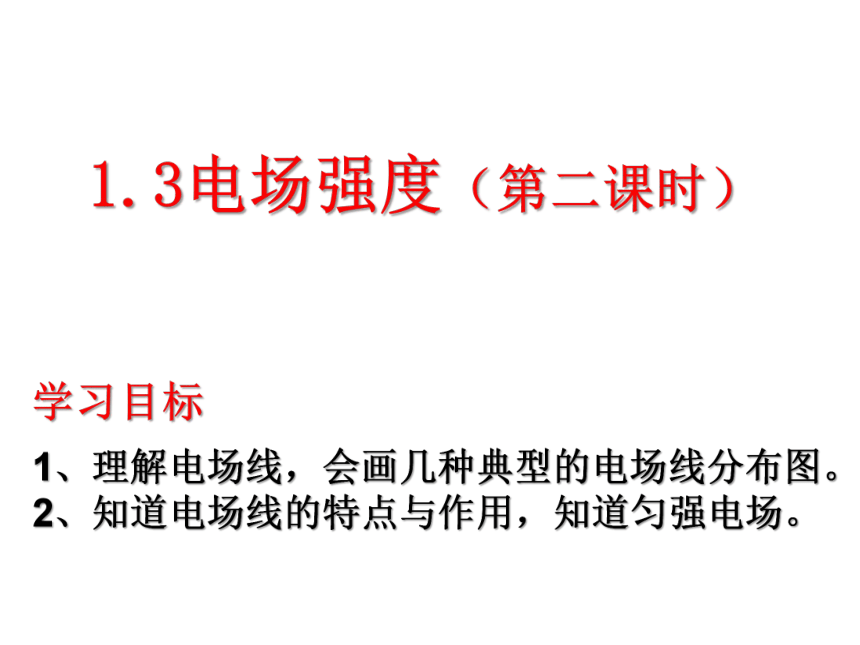

1.3电场强度（第二课时）
学习目标
1、理解电场线，会画几种典型的电场线分布图。
2、知道电场线的特点与作用，知道匀强电场。

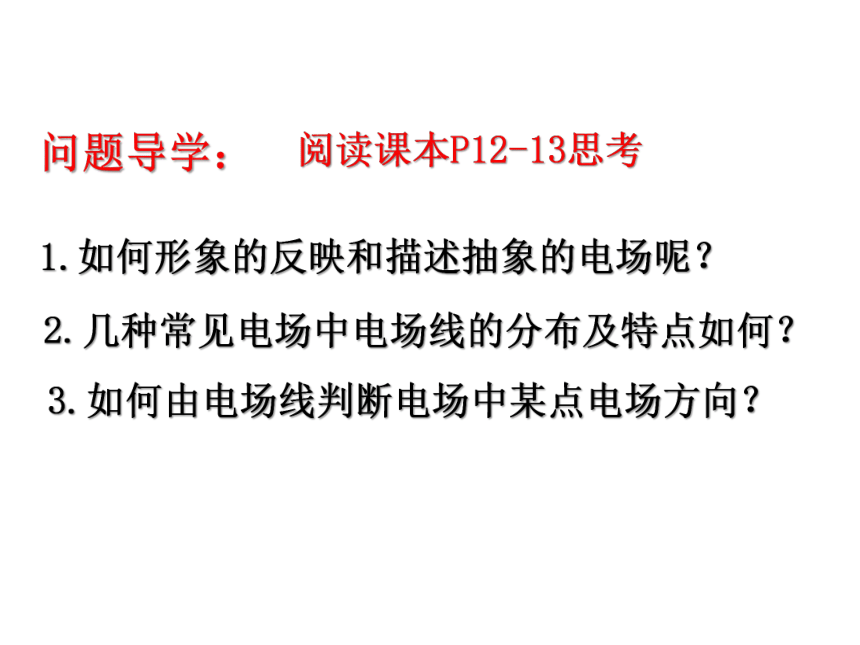

问题导学：
阅读课本P12-13思考

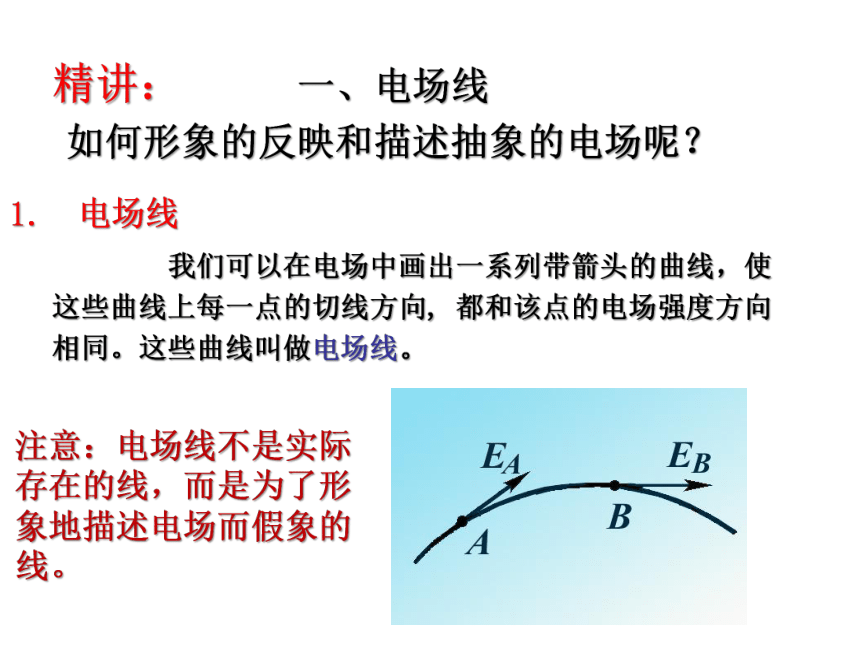

我们可以在电场中画出一系列带箭头的曲线，使这些曲线上每一点的切线方向, 都和该点的电场强度方向相同。这些曲线叫做电场线。
1. 电场线
一、电场线
如何形象的反映和描述抽象的电场呢？
注意：电场线不是实际存在的线，而是为了形象地描述电场而假象的线。
精讲：
特点：
a、离点电荷越近，电场线越密，场强越大
b、以点电荷为球心作个球面，电场线处处与球面垂直，在此球面上场强大小处处相等，方向不同。

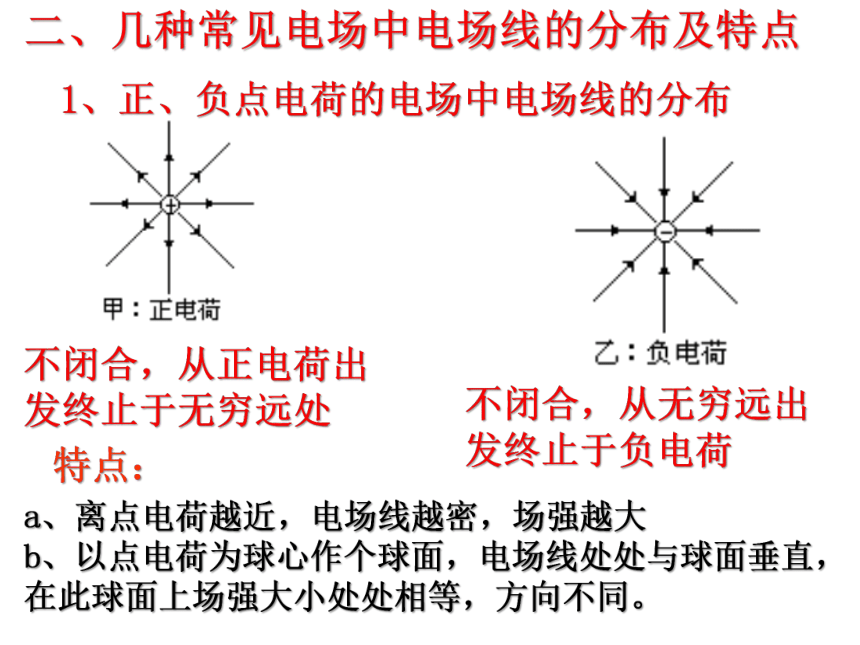

二、几种常见电场中电场线的分布及特点
1、正、负点电荷的电场中电场线的分布
不闭合，从正电荷出
发终止于无穷远处
不闭合，从无穷远出
发终止于负电荷

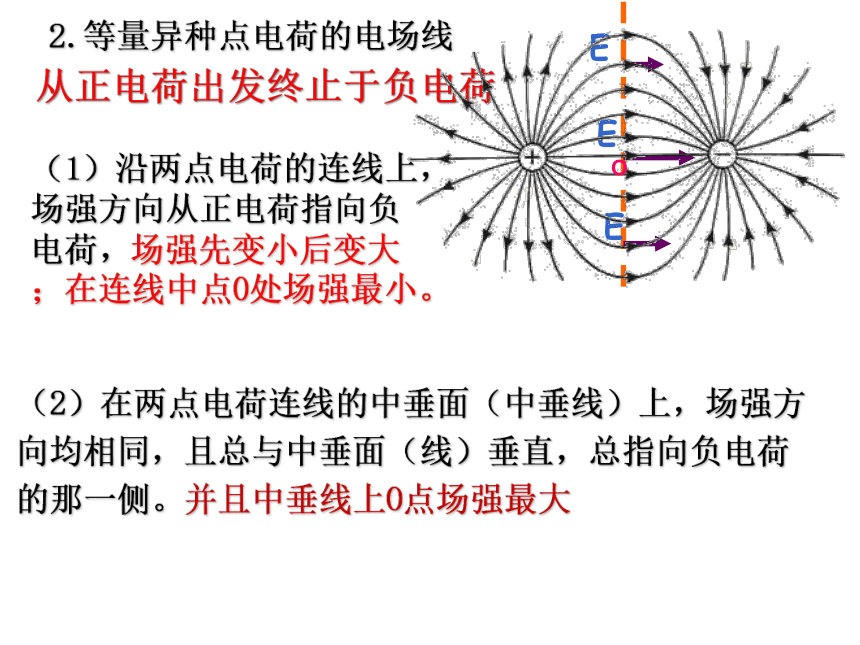

2.等量异种点电荷的电场线
（2）在两点电荷连线的中垂面（中垂线）上，场强方向均相同，且总与中垂面（线）垂直，总指向负电荷的那一侧。并且中垂线上0点场强最大
（1）沿两点电荷的连线上，
场强方向从正电荷指向负
电荷，场强先变小后变大
；在连线中点0处场强最小。
从正电荷出发终止于负电荷
O

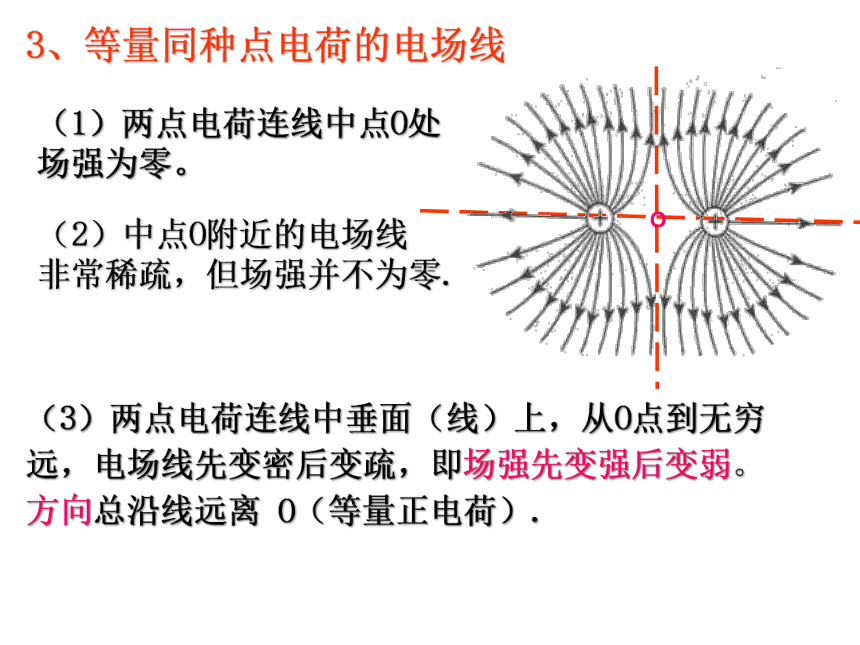

3、等量同种点电荷的电场线
（2）中点O附近的电场线
非常稀疏，但场强并不为零.
（3）两点电荷连线中垂面（线）上，从O点到无穷远，电场线先变密后变疏，即场强先变强后变弱。方向总沿线远离 O（等量正电荷）.
（1）两点电荷连线中点O处
场强为零。
O
（1）不闭合： 电场线总是从正电荷（或者从无穷远）出发到负电荷终止（或者延伸到无穷远）；
（2）电场线越密的地方，场强越大; 电场线越稀的地方，场强越小；切线方向为该点的电场方向。
（3）任意两条电场线都不相交：电场中任意一点场强是唯一的。若两条电场线相交，则该点电场不唯一。

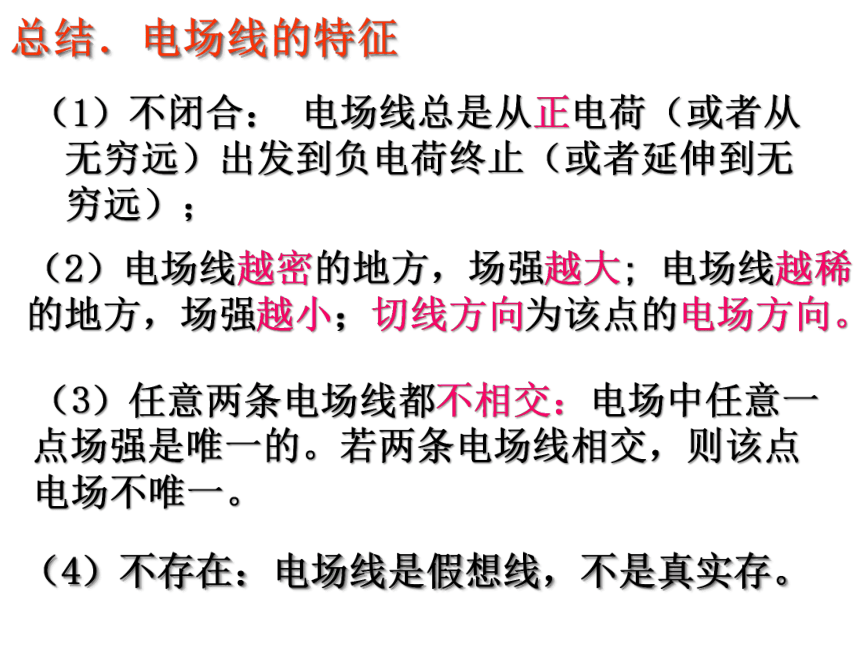

总结．电场线的特征
（4）不存在：电场线是假想线，不是真实存。


例题1.如图所示，一电子沿等量异种电荷的中垂线由A→O→B移动，则电子所受的电场力的大小和方向变化情况是 (　 　)

A．先变大后变小，方向水平向左
B．先变大后变小，方向水平向右
C．先变小后变大，方向水平向左
D．先变小后变大，方向水平向右
A
各点场强大小和方向都相同的电场叫匀强电场。
三.匀强电场
电场线的特点：
距离相等的平行直线.
E
通常情况下怎样得到匀强电场？
带等量异种电荷、大小相等、互相靠近且正对的两平行金属板之间的电场除边缘附近外就是匀强电场。
思考：
课堂小结
电场线的特征：
（1） 电场线总是从正电荷（或者从无穷远）出发到负电荷终止（或者延伸到无穷远）
（2）电场线越密的地方，场强越大; 电场线越稀的地方，场强越小；切线方向为该点的电场方向。
（3）任意两条电场线都不相交.也不闭合
（4）电场线是假想线，不是真实存在的。

1. 如图所示A，B两点场强相同的是( )
A B C D
C
课堂训练
2.如图所示，正电荷q在电场电场力作用下由P点向Q 做加速运动，而且加速度越来越大，那么可以断定，它所在的电场是图中哪一个（ ）
C
3、一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的速度—时间图象如图所示．则A、B两点所在区域的电场线分布情况可能是下图中的(　　)
C
4（多选）.AB和CD为圆上两条相互垂直的直径，圆心为O.将电量分别为＋q和－q的两点电荷放在圆周上，其位置关于AB对称且距离等于圆的半径，如图所示．要使圆心处的电场强度为零，可在圆周上再放一个适当的点电荷Q，则该点电荷(　　)
A．应放在A点，Q＝2q　　
B．应放在B点，Q＝－2q
C．应放在C点，Q＝－q
D．应放在D点，Q＝q
CD
