（人教版）高中物理必修1课件：第2章 匀变速直线运动的研究2.1 实验：探究小车速度随时间变化的规律(共32张PPT)

(共32张PPT)








第二章
匀变速直线运动的研究
1．实验：探究小车速度随时间变化的规律
实验基础

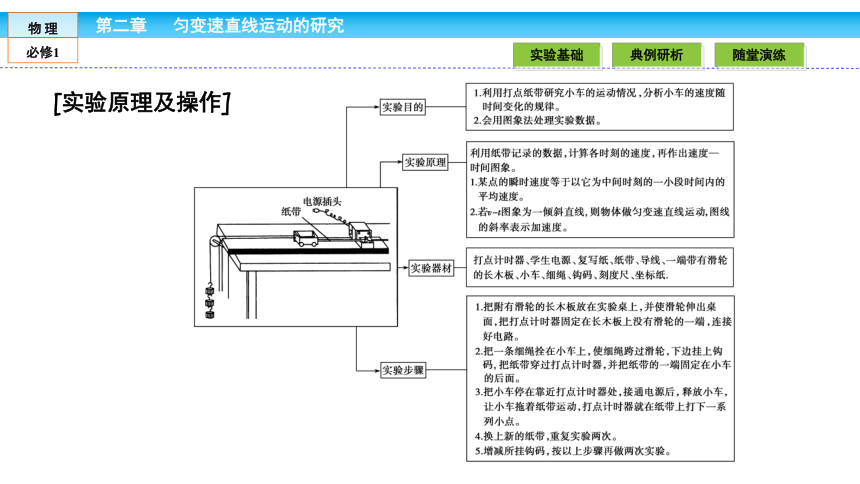

[实验原理及操作]
典例研析

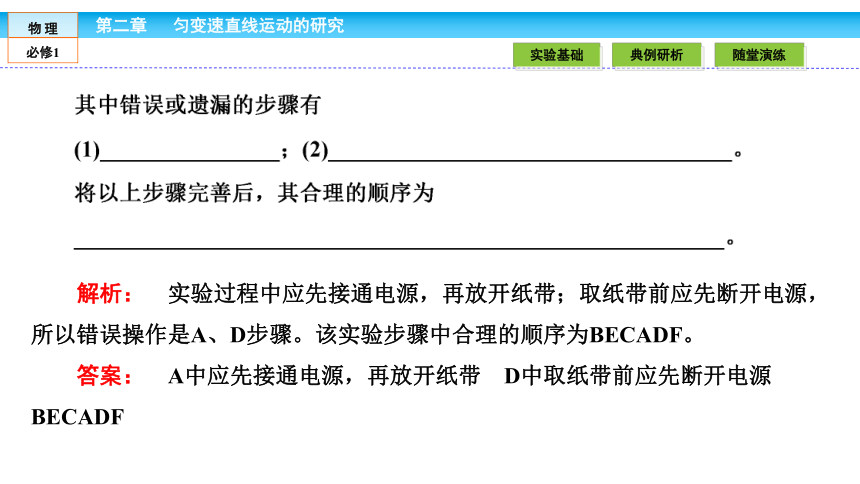

解析：　实验过程中应先接通电源，再放开纸带；取纸带前应先断开电源，所以错误操作是A、D步骤。该实验步骤中合理的顺序为BECADF。
答案：　A中应先接通电源，再放开纸带　D中取纸带前应先断开电源　BECADF
答案：　AB
答案：　(1)0.25　0.45　(2)图见解析　(3)1
答案：　(1)0.70　(2)0.20　5.0
随堂演练
答案：　BD
答案：　ACD
答案：　0.85 m/s






谢谢观看！
1利用打点纸带研究小车的运动情况,分析小车的速度随
实验目的
时间变化的规律。
2会用图象法处理实验数据。
利用纸带记录的数据,计算各时刻的速度,再作出速度
实验原理
时间图象。
某点的瞬时速度等于以它为中间时刻的一小段时间内的
电源插头
平均速度
纸带
2若v-图象为一倾斜直线,则物体做匀变速直线运动,图线
的斜率表示加速度。
打点计时器、学生电源、复写纸、纸带、导线、一端带有滑轮
实验器材
的长木板、小车、细绳、钩码、刻度尺、坐标纸
血
1把附有滑轮的长木板放在实验桌上,并使滑轮伸出桌
面,把打点计时器固定在长木板上没有滑轮的一端,连接
好电路。
2.把一条细绳拴在小车上,使细绳跨过滑轮,下边挂上钩
实验步骤
码,把纸带穿过打点计时器,并把纸带的一端固定在小车
的后面。
3把小车停在靠近打点计时器处,接通电源后,释放小车,
让小车拖着纸带运动,打点计时器就在纸带上打下一系
列小点
4换上新的纸带,重复实验两次
5增减所挂钩码,按以上步骤再做两次实验。
U/(×10ms
8.0
70|-4-1+--+--b
60--}zxy二1
50|-4-1-14--4
40
T"当-T
3.0
202+1-+
10
246810(10-2s)
0/(ms
F
H
DB
打点
计时器小车玻璃
薄布
甲
4321
0.60810121416
减速
匀速
乙
U/(m.s-)
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
0.020.060.100.140.18t/s
