人教新版高中物理必修第三册 训练题 磁感应强度 磁通量 Word版含解析

1．关于电场强度和磁感应强度，下列说法正确的是(　　)
A．由真空中点电荷的电场强度公式E＝知，当r→0时，其电场强度趋近于无穷大
B．电场强度的定义式E＝适用于任何电场
C．由公式B＝知，一小段通电导体在某处不受磁场力，说明此处一定无磁场
D．磁感应强度的方向就是置于该处的通电导线所受的安培力方向
解析：选B　电场强度公式E＝适用于真空中点电荷，当r→0时，就不能看做点电荷了，公式不适用，选项A错误； 电场强度的定义式E＝适用于任何电场，选项B正确；一小段通电导体在某处不受磁场力，可能是导线与磁场方向平行，此处不一定无磁场，选项C错误；磁感应强度的方向与该处的通电导线所受的安培力方向垂直，选项D错误。
2．关于磁感应强度B、电流I、导线长度l和电流所受磁场力F的关系，下面的说法中正确的是(　　)
A．在B＝0的地方，F一定等于零
B．在F＝0的地方，B一定等于零
C．若B＝1 T，I＝1 A，l＝1 m，则F一定等于1 N
D．若l＝1 m，I＝1 A，F＝1 N，则B一定等于1 T
解析：选A　应用公式B＝或F＝IlB时要注意导线必须垂直于磁场方向放置。故选项B、C、D错误，A正确。
3.先后在磁场中A、B两点引入长度相等的短直导线，导线与磁场方向垂直。如图所示，图中a、b两图线分别表示在磁场中A、B两点导线所受的力F与通过导线的电流I的关系。下列说法中正确的是(　　)
A．A、B两点磁感应强度相等
B．A点的磁感应强度大于B点的磁感应强度
C．A点的磁感应强度小于B点的磁感应强度
D．无法比较磁感应强度的大小
解析：选B　导线受到的磁场力F＝IlB＝Bl·I，对于题图给出的F-I图线，图线的斜率k＝Bl，由题图可知ka＞kb，又因A、B两处导线的长度l相同，故A点的磁感应强度大于B点的磁感应强度，B项正确。

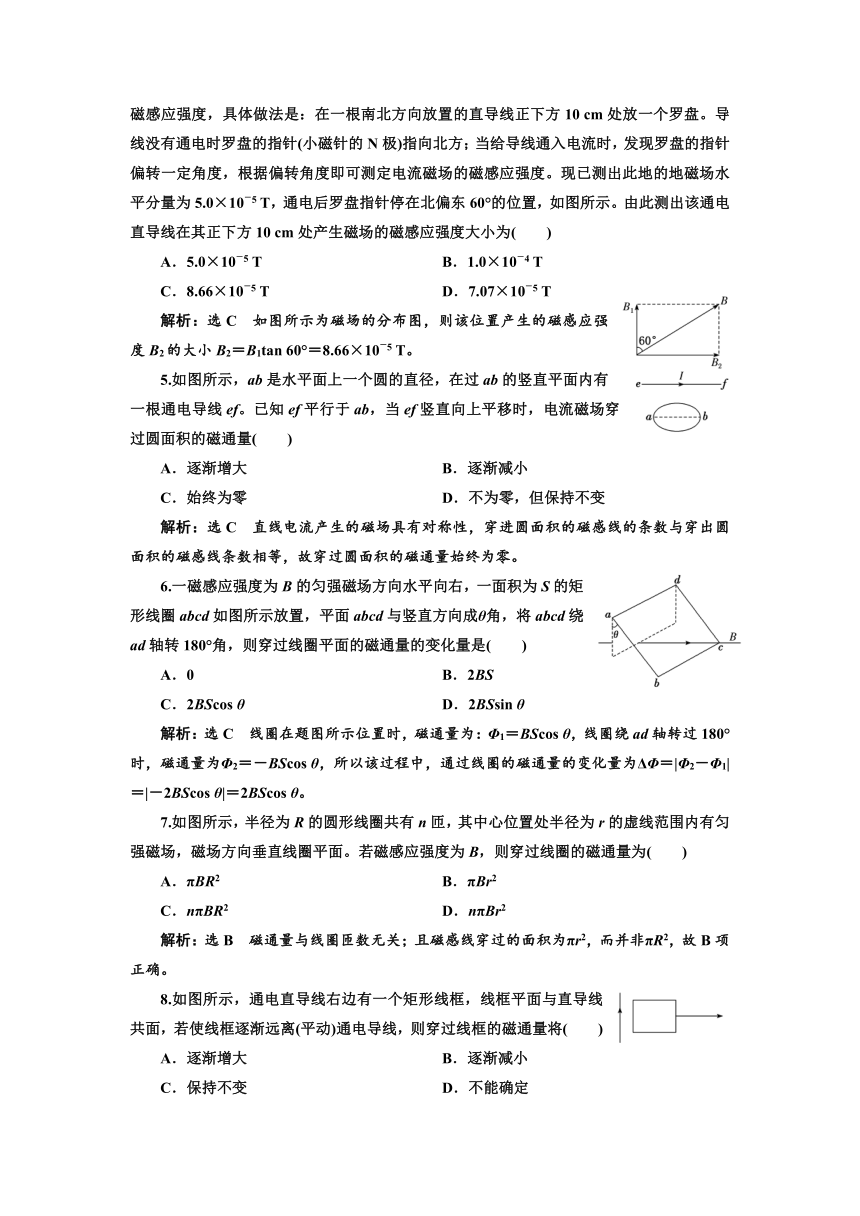

4.在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度，具体做法是：在一根南北方向放置的直导线正下方10 cm处放一个罗盘。导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度。现已测出此地的地磁场水平分量为5.0×10－5 T，通电后罗盘指针停在北偏东60°的位置，如图所示。由此测出该通电直导线在其正下方10 cm处产生磁场的磁感应强度大小为(　　)
A．5.0×10－5 T　　　 B．1.0×10－4 T
C．8.66×10－5 T D．7.07×10－5 T
解析：选C　如图所示为磁场的分布图，则该位置产生的磁感应强度B2的大小B2＝B1tan 60°＝8.66×10－5 T。
5.如图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef。已知ef平行于ab，当ef竖直向上平移时，电流磁场穿过圆面积的磁通量(　　)
A．逐渐增大 B．逐渐减小
C．始终为零 D．不为零，但保持不变
解析：选C　直线电流产生的磁场具有对称性，穿进圆面积的磁感线的条数与穿出圆面积的磁感线条数相等，故穿过圆面积的磁通量始终为零。
6.一磁感应强度为B的匀强磁场方向水平向右，一面积为S的矩形线圈abcd如图所示放置，平面abcd与竖直方向成θ角，将abcd绕ad轴转180°角，则穿过线圈平面的磁通量的变化量是(　　)
A．0 B．2BS
C．2BScos θ D．2BSsin θ
解析：选C　线圈在题图所示位置时，磁通量为：Φ1＝BScos θ，线圈绕ad轴转过180°时，磁通量为Φ2＝－BScos θ，所以该过程中，通过线圈的磁通量的变化量为ΔΦ＝|Φ2－Φ1|＝|－2BScos θ|＝2BScos θ。
7.如图所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的虚线范围内有匀强磁场，磁场方向垂直线圈平面。若磁感应强度为B，则穿过线圈的磁通量为(　　)
A．πBR2 B．πBr2
C．nπBR2 D．nπBr2
解析：选B　磁通量与线圈匝数无关；且磁感线穿过的面积为πr2，而并非πR2，故B项正确。
8.如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将(　　)
A．逐渐增大 B．逐渐减小
C．保持不变 D．不能确定
解析：选B　离导线越远，电流产生的磁场越弱，穿过线框的磁感线条数越少，磁通量逐渐减小，故B正确。
9．垂直磁场方向放入匀强磁场的通电导线长l＝1 cm，电流强度I＝10 A，若它所受的磁场力F＝0.05 N，求：
(1)该磁场的磁感应强度B是多少？
(2)若导线中电流强度变为5 A，磁感应强度B是多少？
解析：(1)根据F＝BIl，得B＝＝ T＝0.5 T。
(2)磁场的磁感应强度由磁场本身决定，不随通电导线电流的变化而变化，故B＝0.5 T。
答案：(1)0.5 T　 (2)0.5 T
B级—选考提能
10.如图所示，两根垂直纸面的导线a、b中通有大小相等的电流，两导线旁有一点P，P点到a、b的距离相等。要使P点的磁场方向水平向右，则a、b中电流方向为(　　)
A．都向外
B．都向里
C．a中电流向外，b中电流向里
D．a中电流向里，b中电流向外
解析：选C　要使P点的磁场方向水平向右，则a、b两根通电导线分别在P点产生的磁场强弱和方向如图所示，根据安培定则可知，a中电流向外，b中电流向里，选项C正确。
11.如图所示，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由位置Ⅰ平移到位置Ⅱ，第二次将金属框绕cd边翻转到位置Ⅱ，设先后两次通过金属框的磁通量变化量分别为ΔΦ1和ΔΦ2，则(　　)
A．ΔΦ1＞ΔΦ2 B．ΔΦ1＝ΔΦ2
C．ΔΦ1＜ΔΦ2 D．不能判断
解析：选C　设在位置Ⅰ时磁通量大小为Φ1，位置Ⅱ时磁通量大小为Φ2。第一次将金属框由位置Ⅰ平移到位置Ⅱ，穿过线框的磁感线方向没有改变，磁通量变化量ΔΦ1＝Φ1－Φ2，第二次将金属框绕cd边翻转到位置Ⅱ，穿过线框的磁感线的方向发生改变，磁通量变化量ΔΦ2＝Φ1＋Φ2。故ΔΦ1＜ΔΦ2，故C正确。
12．有一U形曲面，其尺寸如图所示，U形曲面开口竖直向上，现将U形曲面放入磁感应强度大小为B＝2 T的匀强磁场中。
(1)当磁场方向竖直向下时，穿过该曲面的磁通量是多少？
(2)当磁场方向水平向右时，穿过该曲面的磁通量是多少？
解析：(1)当磁场方向竖直向下时，曲面在垂直磁场方向的投影面积为S1＝0.1×0.1 m2＝0.01 m2
此时穿过曲面的磁通量为
Φ1＝BS1＝2×0.01 Wb＝0.02 Wb。
(2)当磁场方向水平向右时，曲面在垂直磁场方向的投影面积为S2＝0.1×0.2 m2＝0.02 m2
若规定从外表面穿入而从内表面穿出的磁通量为正值，
则穿过曲面左半部分的磁通量为
Φ2′＝BS2＝2×0.02 Wb＝0.04 Wb
穿过曲面右半部分的磁通量为
Φ2″＝－BS2＝－0.04 Wb
穿过整个曲面的磁通量为Φ2＝Φ2′＋Φ2″＝0。
答案：(1)0.02 Wb　(2)0
