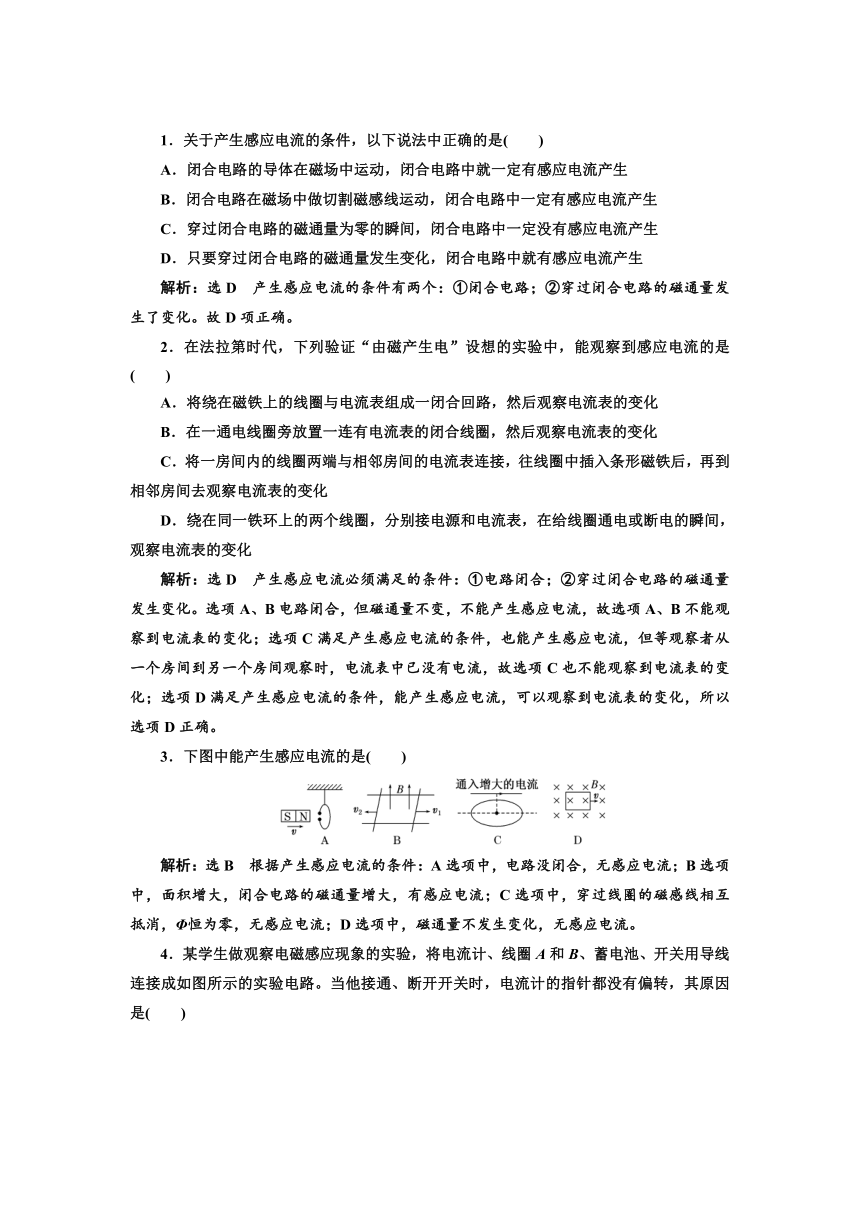

1.关于产生感应电流的条件,以下说法中正确的是(  )
A.闭合电路的导体在磁场中运动,闭合电路中就一定有感应电流产生
B.闭合电路在磁场中做切割磁感线运动,闭合电路中一定有感应电流产生
C.穿过闭合电路的磁通量为零的瞬间,闭合电路中一定没有感应电流产生
D.只要穿过闭合电路的磁通量发生变化,闭合电路中就有感应电流产生
解析:选D 产生感应电流的条件有两个:①闭合电路;②穿过闭合电路的磁通量发生了变化。故D项正确。
2.在法拉第时代,下列验证“由磁产生电”设想的实验中,能观察到感应电流的是(  )
A.将绕在磁铁上的线圈与电流表组成一闭合回路,然后观察电流表的变化
B.在一通电线圈旁放置一连有电流表的闭合线圈,然后观察电流表的变化
C.将一房间内的线圈两端与相邻房间的电流表连接,往线圈中插入条形磁铁后,再到相邻房间去观察电流表的变化
D.绕在同一铁环上的两个线圈,分别接电源和电流表,在给线圈通电或断电的瞬间,观察电流表的变化
解析:选D 产生感应电流必须满足的条件:①电路闭合;②穿过闭合电路的磁通量发生变化。选项A、B电路闭合,但磁通量不变,不能产生感应电流,故选项A、B不能观察到电流表的变化;选项C满足产生感应电流的条件,也能产生感应电流,但等观察者从一个房间到另一个房间观察时,电流表中已没有电流,故选项C也不能观察到电流表的变化;选项D满足产生感应电流的条件,能产生感应电流,可以观察到电流表的变化,所以选项D正确。
3.下图中能产生感应电流的是(  )
解析:选B 根据产生感应电流的条件:A选项中,电路没闭合,无感应电流;B选项中,面积增大,闭合电路的磁通量增大,有感应电流;C选项中,穿过线圈的磁感线相互抵消,Φ恒为零,无感应电流;D选项中,磁通量不发生变化,无感应电流。
4.某学生做观察电磁感应现象的实验,将电流计、线圈A和B、蓄电池、开关用导线连接成如图所示的实验电路。当他接通、断开开关时,电流计的指针都没有偏转,其原因是(  )
A.开关位置接错
B.电流计的正、负接线柱接反
C.线圈B的接头3、4接反
D.蓄电池的正、负极接反
解析:选A 题图中开关的连接不能控制含有电源的电路中电流的通断,而本实验的目的是研究在开关通断的瞬间,线圈B中是否产生感应电流,但题图的接法达不到实验目的。开关应接在线圈A所在的电路中。
5.如图所示,L为一根无限长的通电直导线,M为一金属环,L过M的圆心,且通以向上的电流I,则(  )
A.当L中的I发生变化时,环中有感应电流
B.当M左右平移时,环中有感应电流
C.当M保持水平,在竖直方向上下移动时环中有感应电流
D.只要L与M保持垂直,则以上几种情况,环中均无感应电流
解析:选D 由于直线电流的磁场是垂直导线的同心圆,故只要L与M保持垂直,穿过金属环M的磁通量就为零,保持不变,环中均无感应电流产生。故选项D正确。
6.如图所示,一金属圆线圈和一条形磁铁的中轴线在同一竖直平面内,下列情况中能使线圈中产生感应电流的是(  )
A.将磁铁竖直向上平移
B.将磁铁水平向右平移
C.将磁铁在图示的平面内,N极向上、S极向下转动
D.将磁铁的N极转向纸外,S极转向纸内
解析:选D 题图所示状态下,穿过圆形线圈的磁通量为零,而选项A、B、C中的做法都不会引起线圈中磁通量的变化,故无感应电流。
7.如图所示,线圈两端接在电流表上组成闭合电路,在下列情况中,电流表指针不发生偏转的是(  )
A.线圈不动,磁铁插入线圈时
B.线圈不动,磁铁拔出线圈时
C.磁铁插在线圈内不动
D.磁铁和线圈相对移动时
解析:选C 根据电磁感应现象产生的条件,不论哪部分移动,只要磁体与线圈的相对位置发生变化,线圈所在处的磁场都会发生变化,所以选项A、B、D中都会产生感应电流,C中不会产生感应电流。
8.如图所示,闭合的矩形线圈abcd放在范围足够大的匀强磁场中,下列哪种情况下线圈中能产生感应电流(  )
A.线圈向左平移 B.线圈向上平移
C.线圈以ab为轴旋转 D.线圈不动
解析:选C 选项A、B、D三种情况穿过线圈的磁通量都不变,线圈中不会产生感应电流,只有C项所述线圈以ab为轴旋转,穿过线圈的磁通量发生改变,线圈中会产生感应电流,选项C正确。
9.均匀带负电的塑料圆环绕垂直于圆环平面且过圆心的轴旋转,在环的圆心处有一闭合小线圈,小线圈和圆环在同一平面,则(  )
A.只要圆环在转动,小线圈内就一定有感应电流
B.不管圆环怎样转动,小线圈内都没有感应电流
C.圆环在做变速转动时,小线圈内一定有感应电流
D.圆环在做匀速转动时,小线圈内有感应电流
解析:选C 带负电的圆环转动时,形成电流。当圆环匀速转动时,等效电流为恒定值,根据电流的磁效应,它产生恒定的磁场,因此通过小线圈的磁通量不变,故小线圈内无感应电流产生,A、D错误;当圆环变速转动时,产生的等效电流不恒定,产生的磁场也是变化的,通过小线圈的磁通量不断发生变化,则小线圈内一定有感应电流,B错误,C正确。
B级—选考提能
10.如图所示,一有限范围的匀强磁场,宽为d。一个边长为L的正方形导线框以速度v匀速地通过磁场区域。若d>L,则线框穿过磁场区域的过程中,线框中产生感应电流的时间为(  )
A. B.
C. D.
解析:选C 在线框进入和穿出磁场的过程中,穿过线框的磁通量分别增大和减小,闭合线框中有感应电流产生;整个线框在磁场中运动时,线框中无感应电流产生,所以,线框中有感应电流的时间为。
11.[多选]在如图所示的电路中,当开关S闭合后,为使灵敏电流计的指针偏转,下列措施可行的是(  )
A.将A线圈向左靠近B线圈
B.将开关S突然断开
C.保持右边电路电流不变
D.将滑动变阻器的阻值调小
解析:选ABD 线圈A中磁通量发生变化时会引起线圈B中的磁通量变化,所以将滑动变阻器的阻值调小、将开关S突然断开都能使磁通量发生变化,使线圈B中产生感应电流,灵敏电流计的指针就会发生偏转,选项B、D正确;当A线圈靠近的时候也可以使穿过B线圈的磁通量变化,所以选项A正确。
12.为了探究电磁感应现象的产生条件,如图给出了必备的实验仪器。
(1)请你用笔画线代替导线,将实验电路连接完整。
(2)正确连接实验电路后,在闭合开关时灵敏电流计的指针发生了偏转。开关闭合后,迅速移动滑动变阻器的滑片,灵敏电流计的指针________偏转(选填“发生”或“不发生”)。断开开关时灵敏电流计的指针________偏转(选填“发生”或“不发生”)。
解析:(1)A线圈与滑动变阻器、电源、开关构成闭合电路,B线圈与灵敏电流计连接构成回路。
(2)移动变阻器的滑片和断开开关都会导致B线圈中的磁通量发生变化。从而使B线圈中产生感应电流,进而让灵敏电流计指针发生偏转。
答案:(1)如图所示 (2)发生 发生
