人教新版高中物理必修第三册 训练题 闭合电路的欧姆定律+Word版含解析

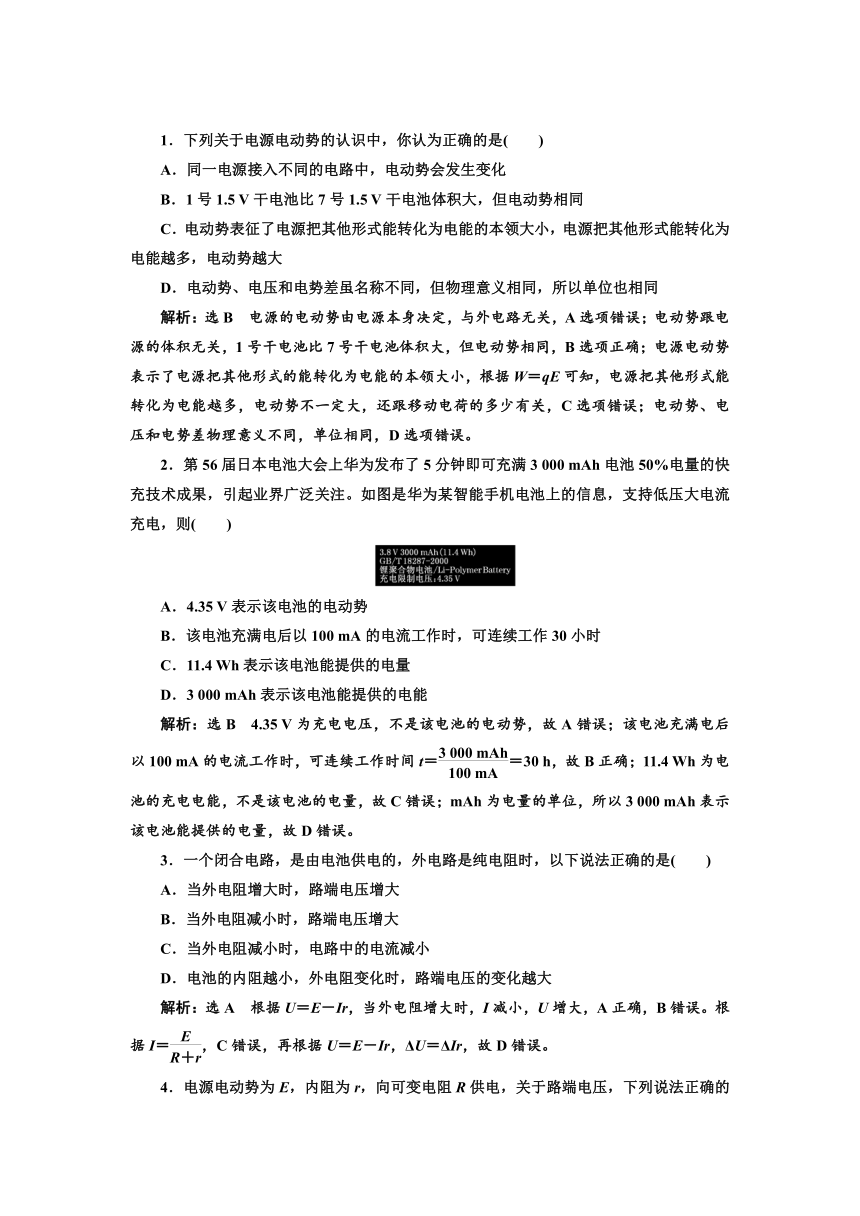

1．下列关于电源电动势的认识中，你认为正确的是(　　)
A．同一电源接入不同的电路中，电动势会发生变化
B．1号1.5 V干电池比7号1.5 V干电池体积大，但电动势相同
C．电动势表征了电源把其他形式能转化为电能的本领大小，电源把其他形式能转化为电能越多，电动势越大
D．电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同
解析：选B　电源的电动势由电源本身决定，与外电路无关，A选项错误；电动势跟电源的体积无关，1号干电池比7号干电池体积大，但电动势相同，B选项正确；电源电动势表示了电源把其他形式的能转化为电能的本领大小，根据W＝qE可知，电源把其他形式能转化为电能越多，电动势不一定大，还跟移动电荷的多少有关，C选项错误；电动势、电压和电势差物理意义不同，单位相同，D选项错误。
2．第56届日本电池大会上华为发布了5分钟即可充满3 000 mAh电池50%电量的快充技术成果，引起业界广泛关注。如图是华为某智能手机电池上的信息，支持低压大电流充电，则(　　)
A．4.35 V表示该电池的电动势
B．该电池充满电后以100 mA的电流工作时，可连续工作30小时
C．11.4 Wh表示该电池能提供的电量
D．3 000 mAh表示该电池能提供的电能
解析：选B　4.35 V为充电电压，不是该电池的电动势，故A错误；该电池充满电后以100 mA的电流工作时，可连续工作时间t＝＝30 h，故B正确；11.4 Wh为电池的充电电能，不是该电池的电量，故C错误；mAh为电量的单位，所以3 000 mAh表示该电池能提供的电量，故D错误。
3．一个闭合电路，是由电池供电的，外电路是纯电阻时，以下说法正确的是(　　)
A．当外电阻增大时，路端电压增大
B．当外电阻减小时，路端电压增大
C．当外电阻减小时，电路中的电流减小
D．电池的内阻越小，外电阻变化时，路端电压的变化越大
解析：选A　根据U＝E－Ir，当外电阻增大时，I减小，U增大，A正确，B错误。根据I＝，C错误，再根据U＝E－Ir，ΔU＝ΔIr，故D错误。

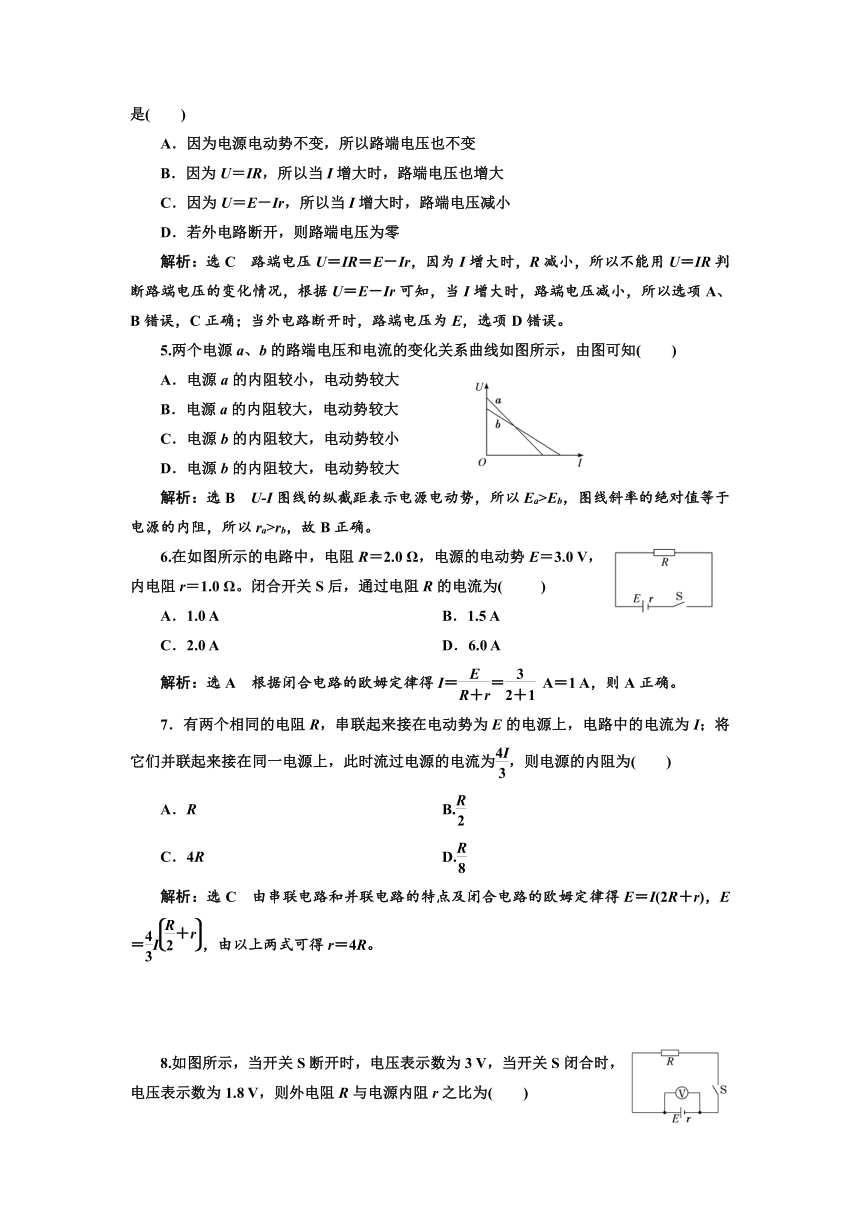

4．电源电动势为E，内阻为r，向可变电阻R供电，关于路端电压，下列说法正确的是(　　)
A．因为电源电动势不变，所以路端电压也不变
B．因为U＝IR，所以当I增大时，路端电压也增大
C．因为U＝E－Ir，所以当I增大时，路端电压减小
D．若外电路断开，则路端电压为零
解析：选C　路端电压U＝IR＝E－Ir，因为I增大时，R减小，所以不能用U＝IR判断路端电压的变化情况，根据U＝E－Ir可知，当I增大时，路端电压减小，所以选项A、B错误，C正确；当外电路断开时，路端电压为E，选项D错误。
5.两个电源a、b的路端电压和电流的变化关系曲线如图所示，由图可知(　　)
A．电源a的内阻较小，电动势较大
B．电源a的内阻较大，电动势较大
C．电源b的内阻较大，电动势较小
D．电源b的内阻较大，电动势较大
解析：选B　U-I图线的纵截距表示电源电动势，所以Ea>Eb，图线斜率的绝对值等于电源的内阻，所以ra>rb，故B正确。
6.在如图所示的电路中，电阻R＝2.0 Ω，电源的电动势E＝3.0 V，内电阻r＝1.0 Ω。闭合开关S后，通过电阻R的电流为(　　 )
A．1.0 A　　　　　　　　 B．1.5 A
C．2.0 A D．6.0 A
解析：选A　根据闭合电路的欧姆定律得I＝＝ A＝1 A，则A正确。
7．有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为(　　)
A．R B.
C．4R D.
解析：选C　由串联电路和并联电路的特点及闭合电路的欧姆定律得E＝I(2R＋r)，E＝I，由以上两式可得r＝4R。
8.如图所示，当开关S断开时，电压表示数为3 V，当开关S闭合时，电压表示数为1.8 V，则外电阻R与电源内阻r之比为(　　)
A．5∶3 B．3∶5
C．2∶3 D．3∶2
解析：选D　S断开时，电压表的示数等于电源的电动势，即：E＝3 V，S闭合时，U外＝1.8 V，所以U内＝E－U外＝1.2 V。因U外＝IR，U内＝Ir，所以R∶r＝U外∶U内＝1.8∶1.2＝3∶2。
9．由于摩托车等的燃油放出的尾气对环境有一定的影响，所以电动自行车已是许多家庭的首选。已知电动自行车的电源由18组蓄电池串联而成，正常行驶时，电路中的电流为5 A，在10 min内电源做功1.08×105 J，则每组蓄电池的电动势为多少？
解析：由q＝It得10 min内移送的电荷量q＝5×600 C＝3 000 C。由电动势的定义，电池组的总电动势E＝＝ V＝36 V，故每组蓄电池的电动势E′＝＝＝2 V。
答案：2 V
B级—选考提能
10．[多选]如图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是(　　)
A．当S断开时，UAC＝9 V
B．当S闭合时，UAC＝9 V
C．当S闭合时，UAB＝7.5 V，UBC＝0
D．当S断开时，UAB＝0，UBC＝0
解析：选AC　当S断开时，UAC与UBC为路端电压，等于电源电动势，A正确，D错误；当S闭合时，UAC＝UAB＝R＝7.5 V，UBC＝I×0＝0，B错误，C正确。
11．[多选]某电源的电动势E和内阻r均为定值，当外电路电阻R发生变化时，回路电流I、路端电压U、内电压U′都将随之发生变化，下列图像能正确表示其变化规律的是 (　　)
解析：选AB　根据闭合电路的欧姆定律得I＝，可知R增大，I减小，两者是非线性关系，当R→∞时，I→0，故A正确。路端电压U＝IR＝E＝E，E、r
为定值，R增大，减小，则得U增大，当R→∞时，U→E，故B正确，D错误。内电压U′＝Ir＝E，可知U′与R是非线性关系，U′-R图像应是曲线，故C错误。
12．将总电阻R0＝22 Ω的滑动变阻器按如图甲所示与电源相连，已知该电源的路端电压随外电阻变化的图线如图乙所示，电源正常工作时允许通过的最大电流为2 A。求：
(1)电源的电动势和内电阻；
(2)接到滑动变阻器A、B间的负载电阻R′的阻值许可范围。
解析：(1)闭合电路中路端电压为U＝IR＝＝，由此可见：①当外电路电阻R趋向无限大时，趋向0，路端电压趋向电源电动势E；②当R＝r时，路端电压U＝。根据上述结论，分析图像，可知电源电动势E＝12 V，电源内电阻r＝2 Ω。
(2)电源允许通过的最大电流值是2 A，内电压的最大值是4 V，外电压的最小值是8 V，所以外电阻必须大于或等于4 Ω。当滑动变阻器的滑动触头c处在a端时，外电阻最小，此时，负载电阻R′与R0并联为电源的外电阻，应有≥4 Ω，由此可以求得负载电阻的阻值许可范围，R′≥ Ω≈4.9 Ω。
答案：(1)12 V　2 Ω　(2)R′≥4.9 Ω
