人教版初中物理九年级第十五章第二节 15.2.2电路和电流2（同步练习）含答案

人教版物理九全15.2.2电路和电流

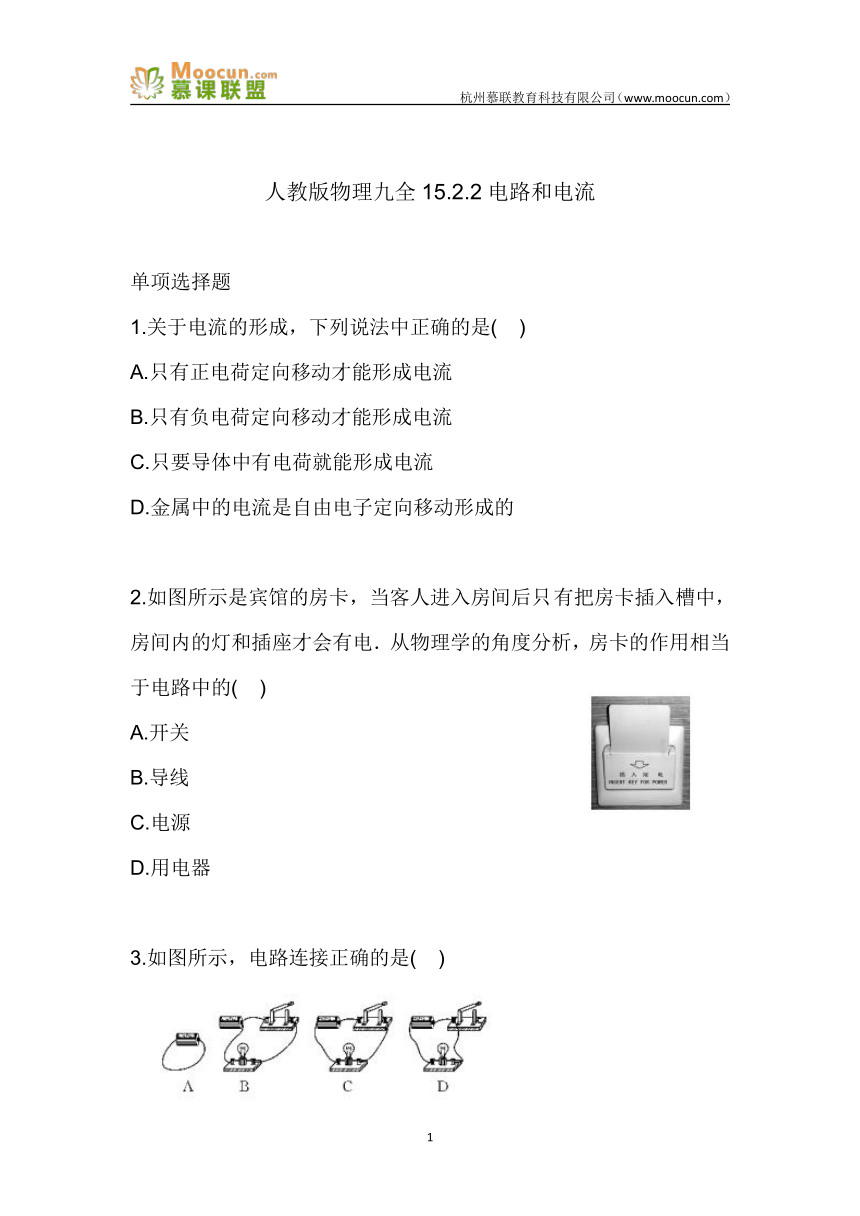

单项选择题
1.关于电流的形成，下列说法中正确的是( ??)
A.只有正电荷定向移动才能形成电流
B.只有负电荷定向移动才能形成电流
C.只要导体中有电荷就能形成电流
D.金属中的电流是自由电子定向移动形成的
2.如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度分析，房卡的作用相当于电路中的( ??)
A.开关
B.导线
C.电源
D.用电器
3.如图所示，电路连接正确的是( ??)

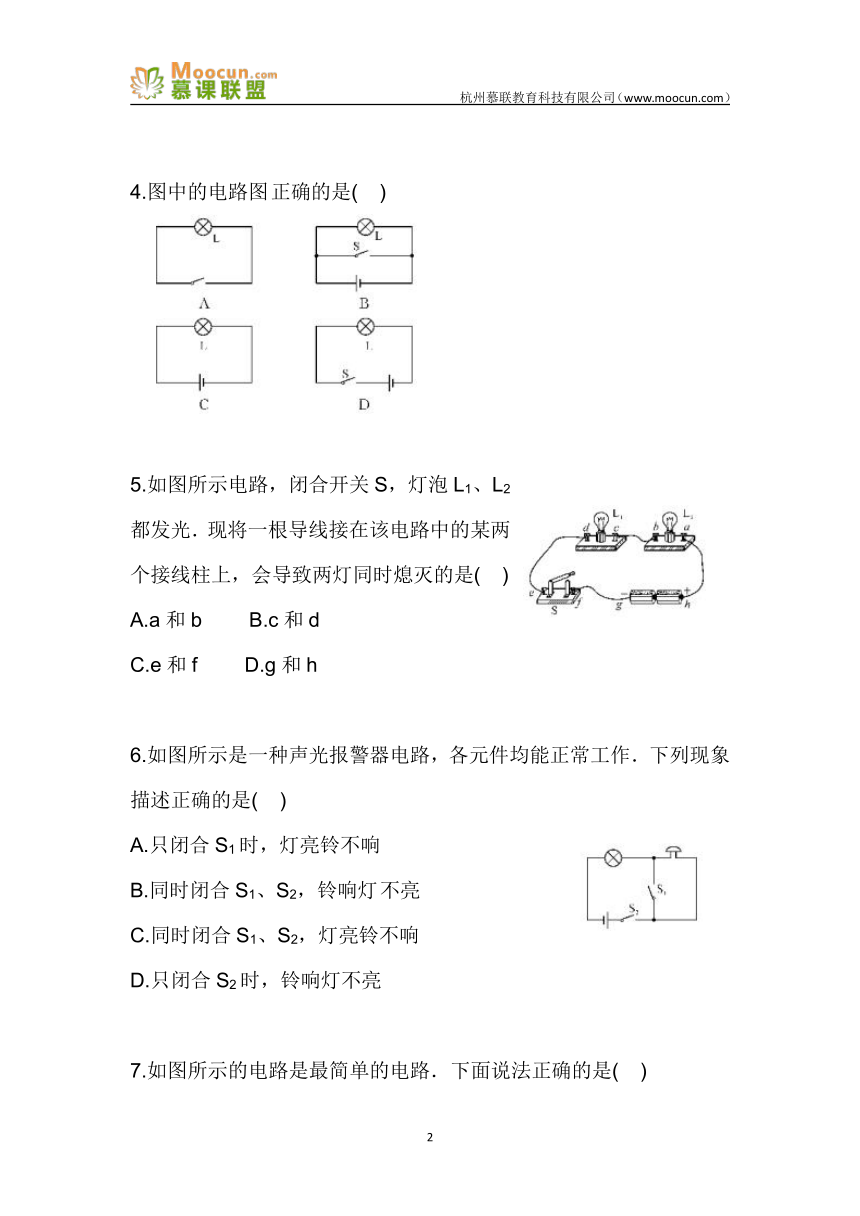

4.图中的电路图正确的是( ??)
5.如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( ??)
A.a和b? ? ? B.c和d
C.e和f? ? ? D.g和h
6.如图所示是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是( ??)
A.只闭合S1时，灯亮铃不响[来源:学科网]
B.同时闭合S1、S2，铃响灯不亮
C.同时闭合S1、S2，灯亮铃不响
D.只闭合S2时，铃响灯不亮

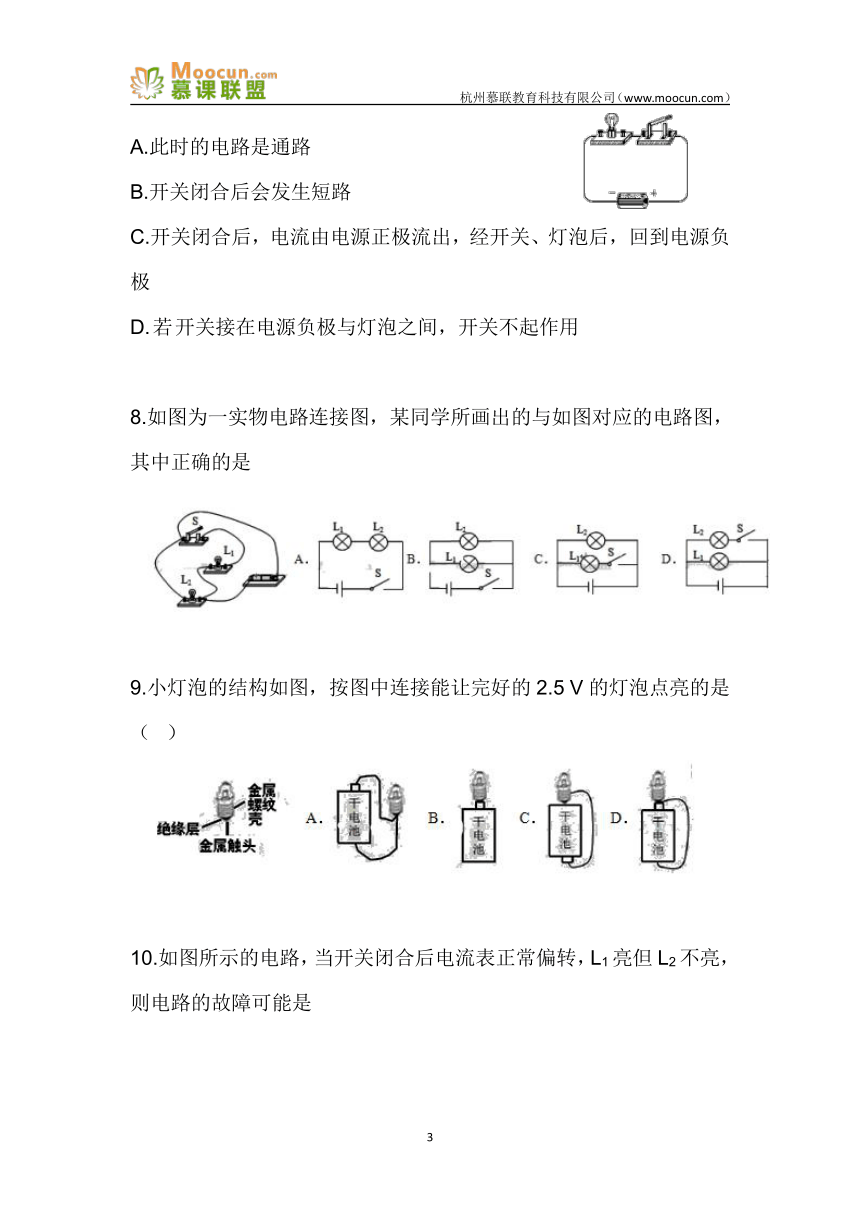

7.如图所示的电路是最简单的电路．下面说法正确的是( ??)
A.此时的电路是通路
B.开关闭合后会发生短路
C.开关闭合后，电流由电源正极流出，经开关、灯泡后，回到电源负极
D.若开关接在电源负极与灯泡之间，开关不起作用
?
8.如图为一实物电路连接图，某同学所画出的与如图对应的电路图，其中正确的是
9.小灯泡的结构如图，按图中连接能让完好的2.5 V的灯泡点亮的是（? ）
10.如图所示的电路，当开关闭合后电流表正常偏转，L1亮但L2不亮，则电路的故障可能是
A. L2开路? ?B. L2短路? ?C. L1短路? ? ??D. L1开路
答案解析：
单项选择题
1. D
解析：金属中的电流是自由电子定向移动形成的。
2. A
略
3. C
略
4. D
解析：A没有电源，B、C短路。
5. D
解析：g和h会造成电源短路。
6. C
略
7. C
略
8. C
解析：电流从电源正极流出，在L2处分成两支，一支通过L2，到电源负极；一支通过L1，再过开关S到电源负极。所以此电路两灯并联，开关S控制L1。故选：C。
9. C
解析：A、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路。灯泡不发光。不符合题意。B、灯丝的一端和电源的正极相连，没有构成通路，灯泡不发光。不符合题意。C、灯丝的一端和电源的正极相连，灯丝的另一端和电源的负极相连，电路构成通路，灯泡发光。符合题意。D、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路。灯泡不发光。不符合题意。故选：C。
10. B
略
