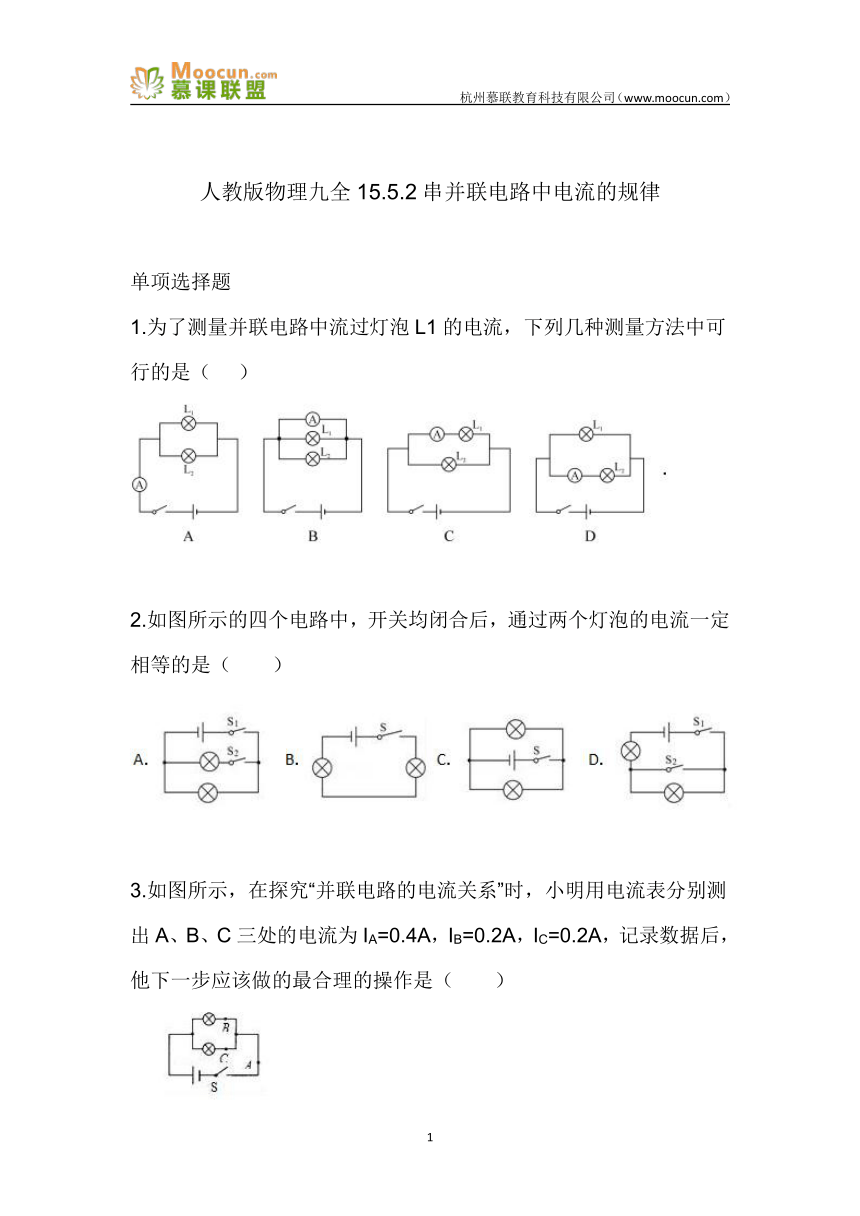

人教版物理九全15.5.2串并联电路中电流的规律
单项选择题
1.为了测量并联电路中流过灯泡L1的电流,下列几种测量方法中可行的是(? ??)?
2.如图所示的四个电路中,开关均闭合后,通过两个灯泡的电流一定相等的是( )
3.如图所示,在探究“并联电路的电流关系”时,小明用电流表分别测出A、B、C三处的电流为IA=0.4A,IB=0.2A,IC=0.2A,记录数据后,他下一步应该做的最合理的操作是( )
A.分析数据,得出结论
B.改变电源电压,再测出几组电流值
C.换用不同规格的小灯泡,再测出几组电流值
D.换用电流表的另一量程,再测出一组电流值

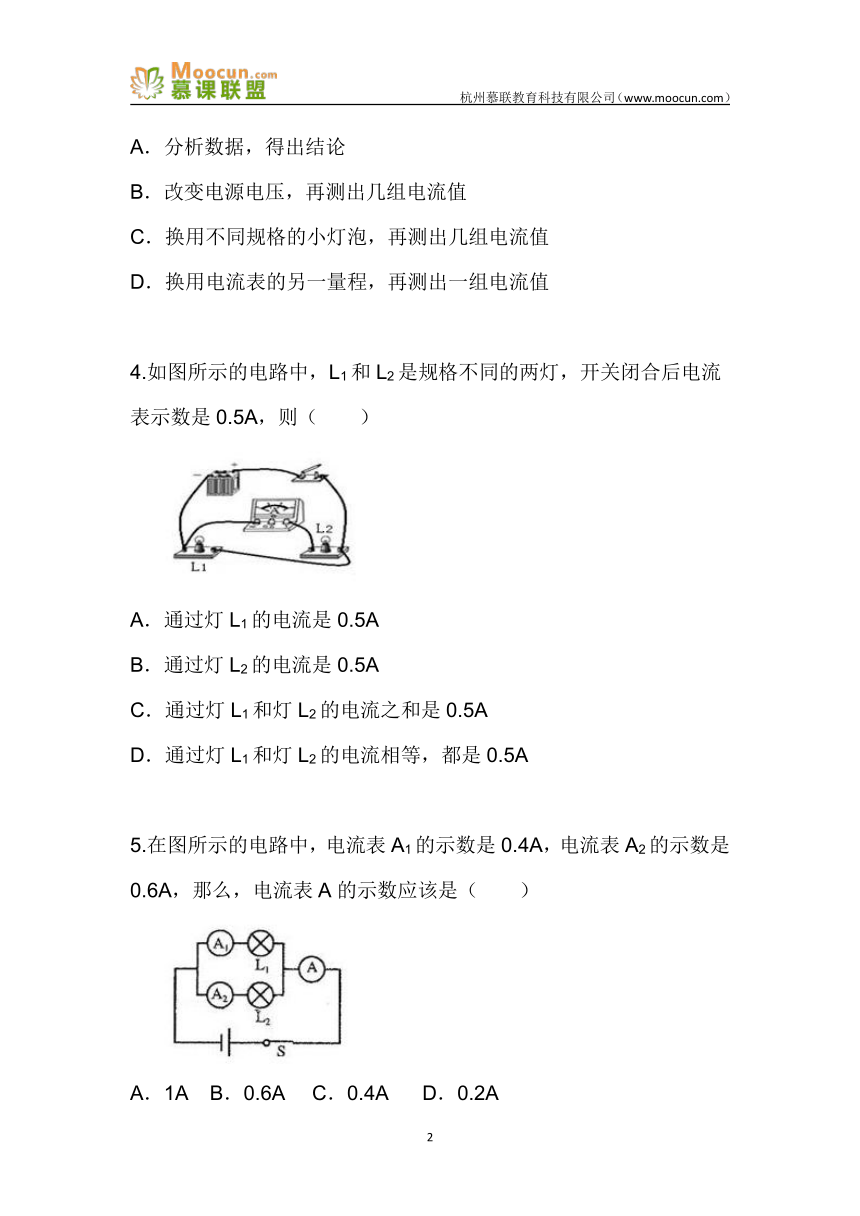

4.如图所示的电路中,L1和L2是规格不同的两灯,开关闭合后电流表示数是0.5A,则( )
A.通过灯L1的电流是0.5A
B.通过灯L2的电流是0.5A
C.通过灯L1和灯L2的电流之和是0.5A
D.通过灯L1和灯L2的电流相等,都是0.5A
5.在图所示的电路中,电流表A1的示数是0.4A,电流表A2的示数是0.6A,那么,电流表A的示数应该是( )
A.1A ??B.0.6A??? C.0.4A??????D.0.2A

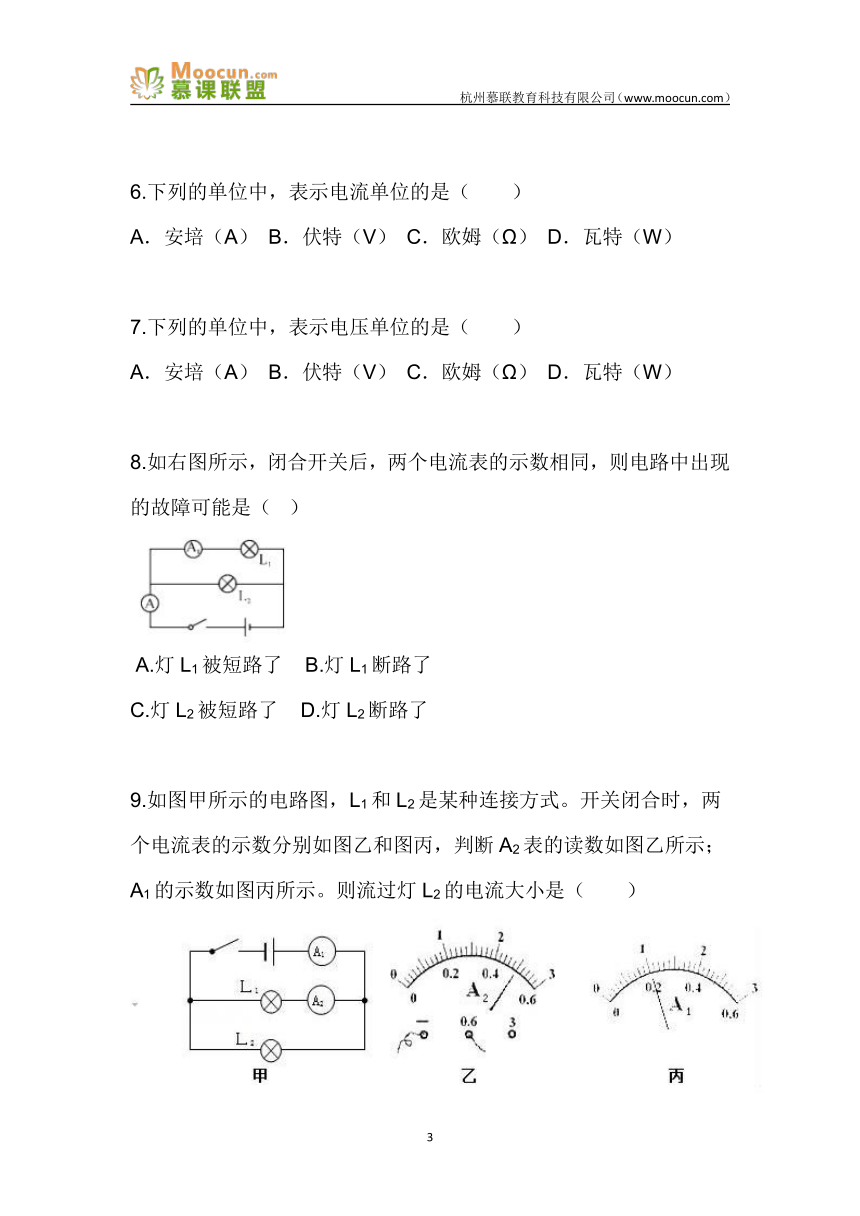

6.下列的单位中,表示电流单位的是( )
A.安培(A) B.伏特(V) C.欧姆(Ω) D.瓦特(W)
7.下列的单位中,表示电压单位的是( )
A.安培(A) B.伏特(V) C.欧姆(Ω) D.瓦特(W)
8.如右图所示,闭合开关后,两个电流表的示数相同,则电路中出现的故障可能是(???)
?A.灯L1被短路了????B.灯L1断路了
C.灯L2被短路了????D.灯L2断路了
9.如图甲所示的电路图,L1和L2是某种连接方式。开关闭合时,两个电流表的示数分别如图乙和图丙,判断A2表的读数如图乙所示;A1的示数如图丙所示。则流过灯L2的电流大小是( )
A.0.5A? ? ??? B.0.45A ? ? ?C.1A ? ? ? ?D.0.2A
10.小明在探究并联电路中电流规律的实验中,设计的电路如图所示。把电流表分别接入到电路中的A、B、C处,测出A、B、C处的电流分别是0.12、0.24A、0.36A,接下来的操作或做法正确的是( )
A.结束实验,总结规律
B.必须保持其中一只灯泡不变,换用另一只灯泡进行实验
C.可以同时换用另外两只不同的灯泡进行实验
D.实验中要保持电源的电压不变
答案解析:
单项选择题
1. C
略
2. B
解析:串联电路处处相等。
3. C
解析:多测几组数据,得出普遍结论。
4. B
解析:电流表是测量L2的灯泡。
5. A
解析:并联电路总电流等于各支路电流之和。
6. A
解析:电流单位的是安培。
7. B
略
8. D
解析:灯L2断路,则电流表都测量L1的电流。
9. A
解析:A1测的是总电流,丙图的量程是3A,所以选A
10. C
解析:多测几组数据,避免偶然误差。
