16.4变阻器（同步练习）

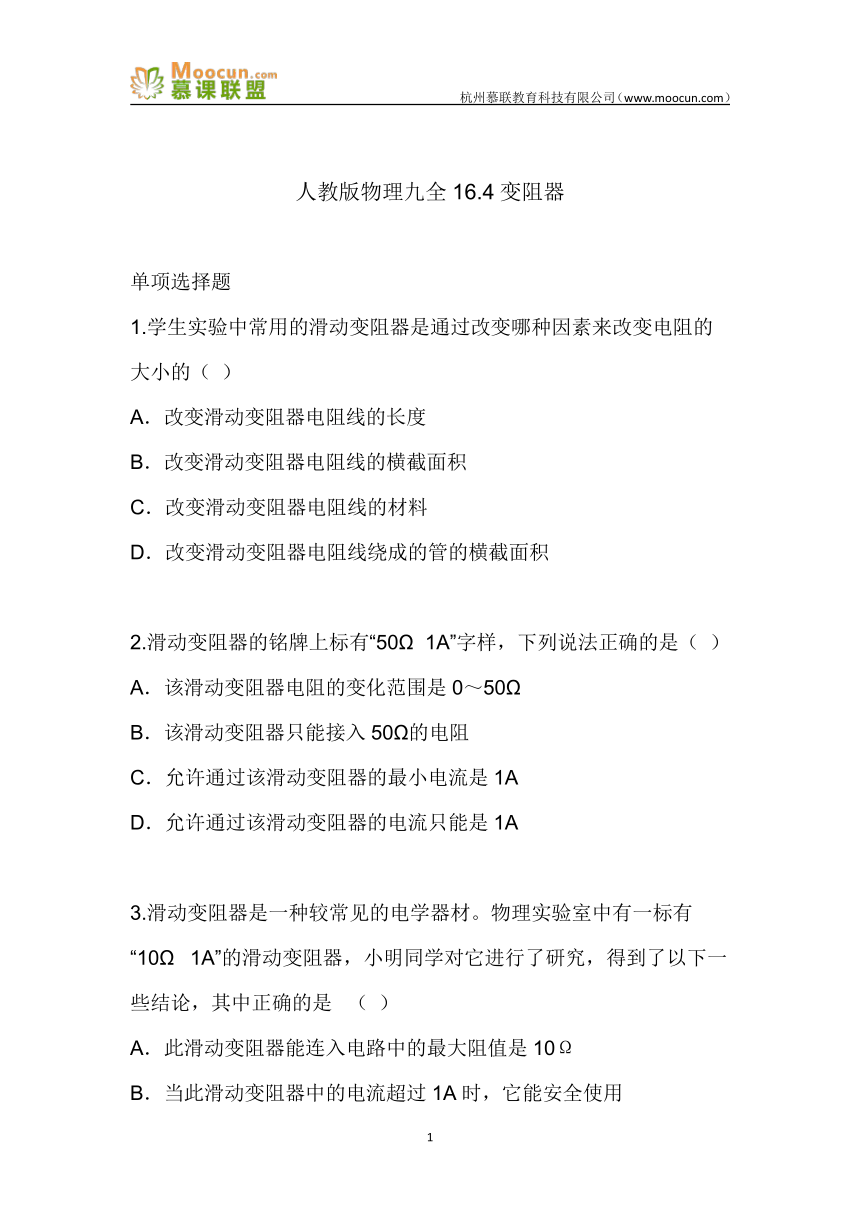

人教版物理九全16.4变阻器
单项选择题
1.学生实验中常用的滑动变阻器是通过改变哪种因素来改变电阻的大小的（ ）
A．改变滑动变阻器电阻线的长度B．改变滑动变阻器电阻线的横截面积C．改变滑动变阻器电阻线的材料D．改变滑动变阻器电阻线绕成的管的横截面积
2.滑动变阻器的铭牌上标有“50Ω??1A”字样，下列说法正确的是（ ）
A．该滑动变阻器电阻的变化范围是0～50ΩB．该滑动变阻器只能接入50Ω的电阻C．允许通过该滑动变阻器的最小电流是1AD．允许通过该滑动变阻器的电流只能是1A
3.滑动变阻器是一种较常见的电学器材。物理实验室中有一标有“10Ω ?1A”的滑动变阻器，小明同学对它进行了研究，得到了以下一些结论，其中正确的是 ?（ ）
A．此滑动变阻器能连入电路中的最大阻值是10Ω
B．当此滑动变阻器中的电流超过1A时，它能安全使用

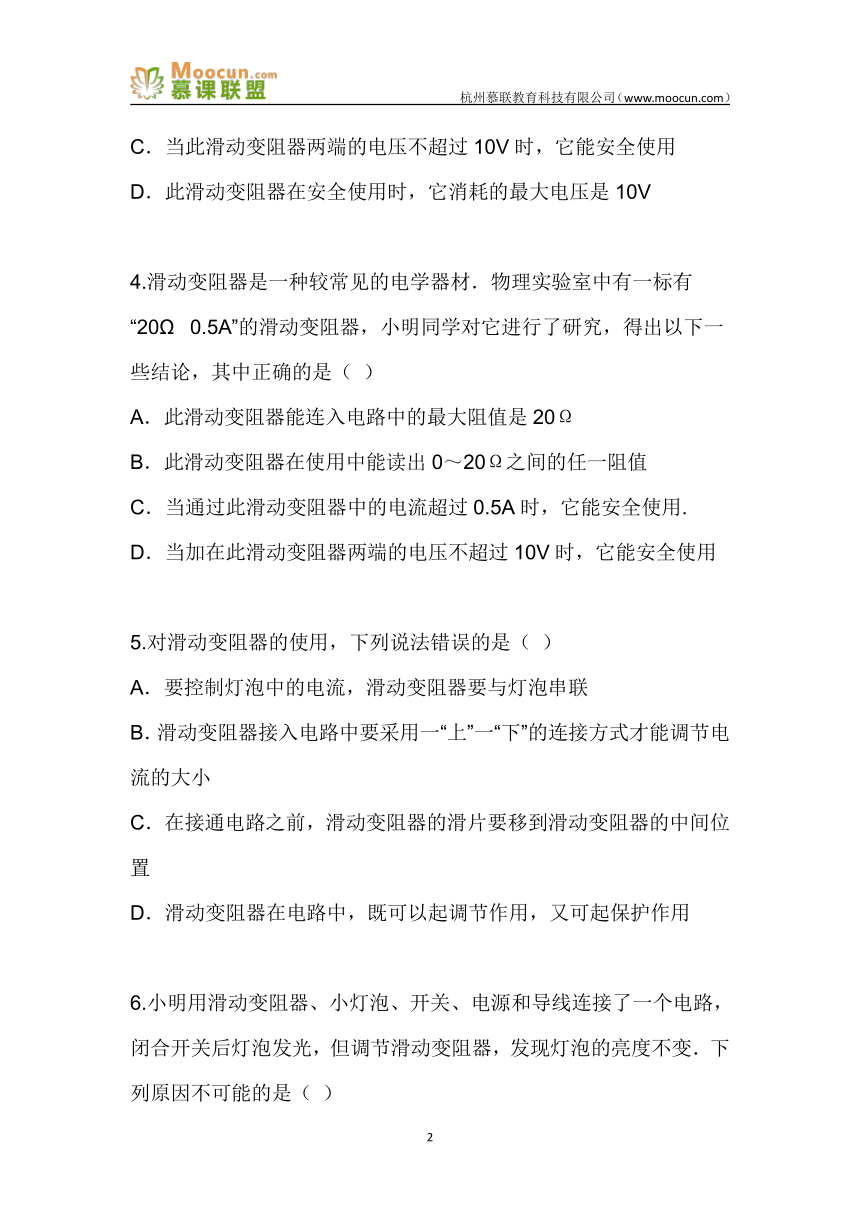

C．当此滑动变阻器两端的电压不超过10V时，它能安全使用
D．此滑动变阻器在安全使用时，它消耗的最大电压是10V
4.滑动变阻器是一种较常见的电学器材．物理实验室中有一标有“20Ω ?0.5A”的滑动变阻器，小明同学对它进行了研究，得出以下一些结论，其中正确的是（ ）
A．此滑动变阻器能连入电路中的最大阻值是20Ω
B．此滑动变阻器在使用中能读出0～20Ω之间的任一阻值
C．当通过此滑动变阻器中的电流超过0.5A时，它能安全使用.
D．当加在此滑动变阻器两端的电压不超过10V时，它能安全使用
5.对滑动变阻器的使用，下列说法错误的是（ ）
A．要控制灯泡中的电流，滑动变阻器要与灯泡串联
B．滑动变阻器接入电路中要采用一“上”一“下”的连接方式才能调节电流的大小C．在接通电路之前，滑动变阻器的滑片要移到滑动变阻器的中间位置D．滑动变阻器在电路中，既可以起调节作用，又可起保护作用
6.小明用滑动变阻器、小灯泡、开关、电源和导线连接了一个电路，闭合开关后灯泡发光，但调节滑动变阻器，发现灯泡的亮度不变．下列原因不可能的是（ ）

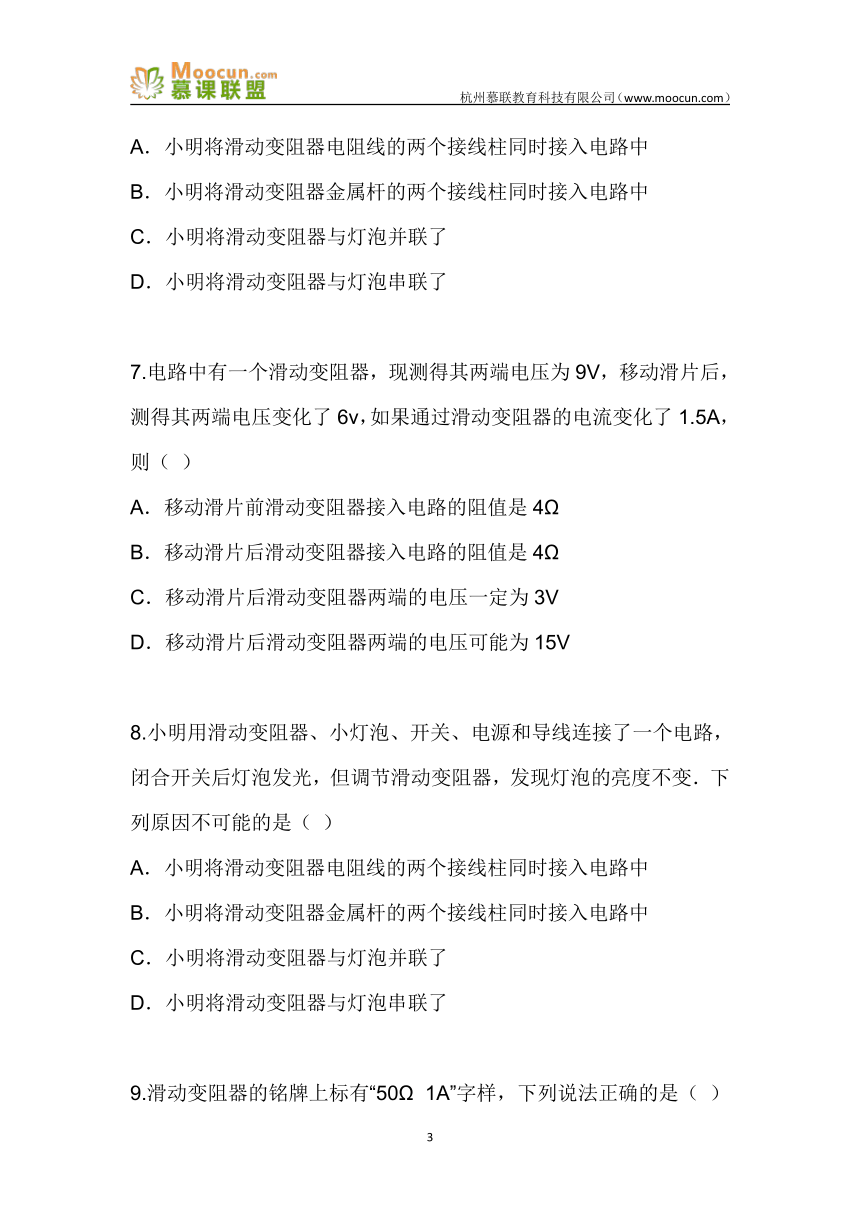

A．小明将滑动变阻器电阻线的两个接线柱同时接入电路中B．小明将滑动变阻器金属杆的两个接线柱同时接入电路中C．小明将滑动变阻器与灯泡并联了D．小明将滑动变阻器与灯泡串联了
7.电路中有一个滑动变阻器，现测得其两端电压为9V，移动滑片后，测得其两端电压变化了6v，如果通过滑动变阻器的电流变化了1.5A，则（ ）
A．移动滑片前滑动变阻器接入电路的阻值是4ΩB．移动滑片后滑动变阻器接入电路的阻值是4ΩC．移动滑片后滑动变阻器两端的电压一定为3VD．移动滑片后滑动变阻器两端的电压可能为15V
8.小明用滑动变阻器、小灯泡、开关、电源和导线连接了一个电路，闭合开关后灯泡发光，但调节滑动变阻器，发现灯泡的亮度不变．下列原因不可能的是（ ）
A．小明将滑动变阻器电阻线的两个接线柱同时接入电路中B．小明将滑动变阻器金属杆的两个接线柱同时接入电路中C．小明将滑动变阻器与灯泡并联了D．小明将滑动变阻器与灯泡串联了

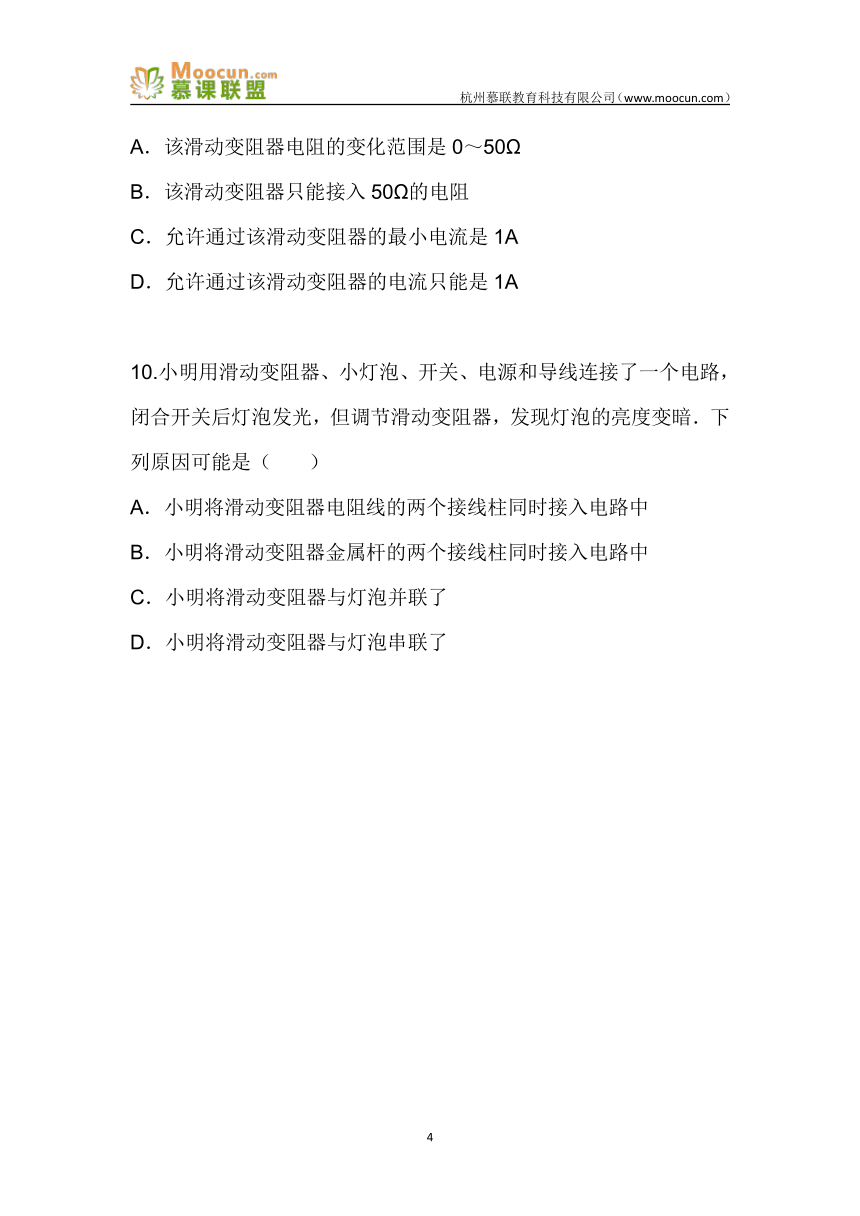

9.滑动变阻器的铭牌上标有“50Ω??1A”字样，下列说法正确的是（ ）
A．该滑动变阻器电阻的变化范围是0～50ΩB．该滑动变阻器只能接入50Ω的电阻C．允许通过该滑动变阻器的最小电流是1AD．允许通过该滑动变阻器的电流只能是1A
10.小明用滑动变阻器、小灯泡、开关、电源和导线连接了一个电路，闭合开关后灯泡发光，但调节滑动变阻器，发现灯泡的亮度变暗．下列原因可能是（? ? ?）
A．小明将滑动变阻器电阻线的两个接线柱同时接入电路中B．小明将滑动变阻器金属杆的两个接线柱同时接入电路中C．小明将滑动变阻器与灯泡并联了D．小明将滑动变阻器与灯泡串联了
答案解析：
单项选择题
1. A
【解析】滑动变阻器是靠改变接入电路中的电阻线的长度来改变电阻的．故选A．
2. A
【解析】滑动变阻器铭牌上标有“50Ω，1A”字样，表示的意思是：滑动变阻器的最大阻值是50Ω，滑动变阻器允许通过的最大电流是1A；故选A
3. A
解析：“10Ω??1A”中，10Ω是滑动变阻器的最大阻值；1A是滑动变阻器允许通过的最大电流；由欧姆定律I=U/R可知，若滑动变阻器接入电路的阻值小于10Ω，它两端的电压为10V时，通过它的电流大于1A，可能会被烧坏；此滑动变阻器在安全使用时。
4. A
【解析】由滑动变阻器铭牌“20Ω? 0.5A”可知，该滑动变阻器的最大阻值是20Ω，滑动变阻器允许通过的最大电流是0.5A，由此可知：A、此滑动变阻器能连入电路中的最大阻值是20Ω，说法正确，符合题意；B、把滑动变阻器串联接入电路，移动滑片，可以改变滑动变阻器接入电路的阻值，但不能准确知道滑动变阻器接入电路的阻值是多少，故B说法错误，不符合题意；C、当通过此滑动变阻器中的电流不超过0.5A时，它能安全使用，
D、当滑动变阻器阻值全部接入电路，即电阻是20Ω时，滑动变阻器两端接10V电压，通过它的电流是0.5A，滑动变阻器能安全使用；如果滑动变阻器接入电路的阻值小于20Ω，滑动变阻器两端加10V电压，滑动变阻器中的电流超过0.5A，滑动变阻器不能安全工作，故D说法错误，不符合题意；故选A
5. C
【解析】
A、滑动变阻器和用电器串联后，可以通过改变接入电路中电阻丝的长短来改变电路中的电流．不符合题意．B、如果都接上面的接线柱，滑动变阻器被短路．都接下面的接线柱，滑动变阻器变为定值电阻．所以要采用一“上”一“下”的连接方式．不符合题意．C、接通电路前，滑动变阻器的滑片必须移到阻值最大处，因此滑片不应该在中间位置；符合题意．D、滑动变阻器的作用：保护电路，改变电流，同时也能改变和其串联的用电器两端的电压．不符合题意．故选C．
6. D
【解析】A、小明将滑动变阻器电阻线的两个接线柱同时接入电路中，相当于接入一个等于滑动变阻器最大阻值的定值电阻，可能会出现上述现象，A原因可能；B、小明将滑动变阻器金属杆的两个接线柱同时接入电路中，相当于接入的电阻为0，可能会出现上述现象，B原因可能；C、小明将滑动变阻器与灯泡并联了，根据并联电路的各支路互不影响，可能会出现上述现象，C原因可能；D、小明将滑动变阻器与灯泡串联，滑动变阻器阻值的变化，会引起灯泡亮暗的变化，D原因不可能．故选D．
7. D
【解析】根据欧姆定律可计算滑动变阻器变化的电阻R=，所以A，B错误．移动滑片后，滑动变阻器两端电压变大为15V或变小为3V，所以C错误，D正确．故选D．
8. D
【解析】A、小明将滑动变阻器电阻线的两个接线柱同时接入电路中，相当于接入一个等于滑动变阻器最大阻值的定值电阻，可能会出现上述现象，A原因可能；B、小明将滑动变阻器金属杆的两个接线柱同时接入电路中，相当于接入的电阻为0，可能会出现上述现象，B原因可能；C、小明将滑动变阻器与灯泡并联了，根据并联电路的各支路互不影响，可能会出现上述现象，C原因可能；D、小明将滑动变阻器与灯泡串联，滑动变阻器阻值的变化，会引起灯泡亮暗的变化，D原因不可能．故选D．
9. A
【解析】滑动变阻器铭牌上标有“50Ω，1A”字样，表示的意思是：滑动变阻器的最大阻值是50Ω，滑动变阻器允许通过的最大电流是1A；故选A．
?
10. D
【解析】A、小明将滑动变阻器电阻线的两个接线柱同时接入电路中，相当于接入一个等于滑动变阻器最大阻值的定值电阻，可能会出现上述现象。B、小明将滑动变阻器金属杆的两个接线柱同时接入电路中，相当于接入的电阻为0，可能会出现上述现象。C、小明将滑动变阻器与灯泡并联了，根据并联电路的各支路互不影响，可能会出现上述现象，D、小明将滑动变阻器与灯泡串联，滑动变阻器阻值的变化，会引起灯泡亮暗的变化，故
