17.1.1电流与电压和电阻的关系1（同步练习）

人教版物理九全17.1.1电流与电压和电阻的关系
单项选择题
1.在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？（　　）
A．变阻器滑片? ??B．电压表示数? ? ? C．电流表示数? ? ? ??D．电阻
2.在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即（　　）
A．分别保持电阻不变和保持电压不变两个步骤进行实验
B．分别保持电流不变和保持电压不变两个步骤进行实验
C．分别保持电阻不变和保持电流不变两个步骤进行实验
D．分别保持电流不变、电阻不变、电压不变三个步骤进行实验
3.研究电流跟电压、电阻的关系，用右图电路，实验时，分保持电阻不变和保持电压不变两步进行，在保持电阻不变这一步中实验要求（　　）
A．保持电路中的电流不变
B．保持电阻R两端的电压不变
C．保持滑动变阻器R′的滑片位置不变
D．保持电阻R的电阻值不变，调节R′的滑片到不同的适当位置

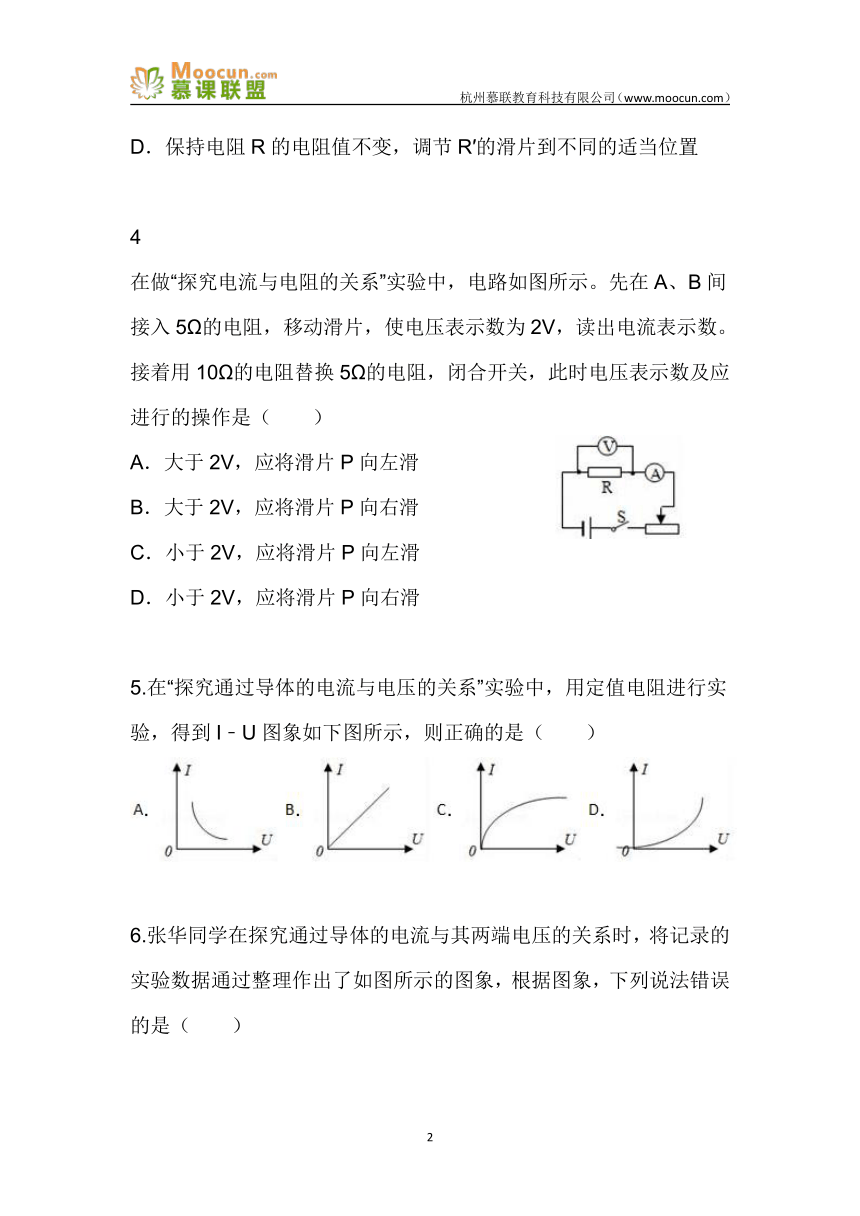

4
在做“探究电流与电阻的关系”实验中，电路如图所示。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V，读出电流表示数。接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电压表示数及应进行的操作是（　　）
大于2V，应将滑片P向左滑? ? ??
B．大于2V，应将滑片P向右滑
C．小于2V，应将滑片P向左滑? ? ?
D．小于2V，应将滑片P向右滑
5.在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，得到I﹣U图象如下图所示，则正确的是（　　）

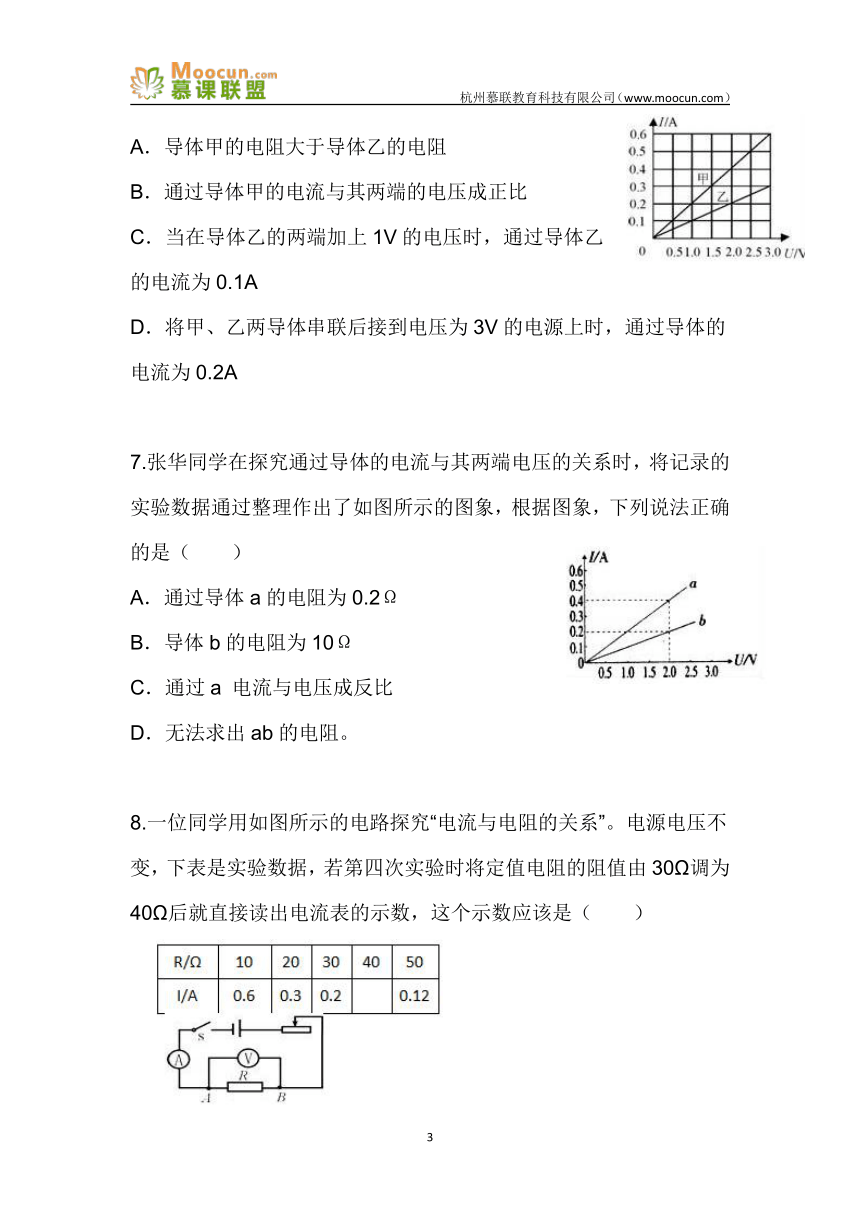

6.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A．导体甲的电阻大于导体乙的电阻
B．通过导体甲的电流与其两端的电压成正比
C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
D．将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（　　）
A．通过导体a的电阻为0.2Ω
B．导体b的电阻为10Ω
C．通过a 电流与电压成反比
D．无法求出ab的电阻。
8.一位同学用如图所示的电路探究“电流与电阻的关系”。电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由30Ω调为40Ω后就直接读出电流表的示数，这个示数应该是（　　）

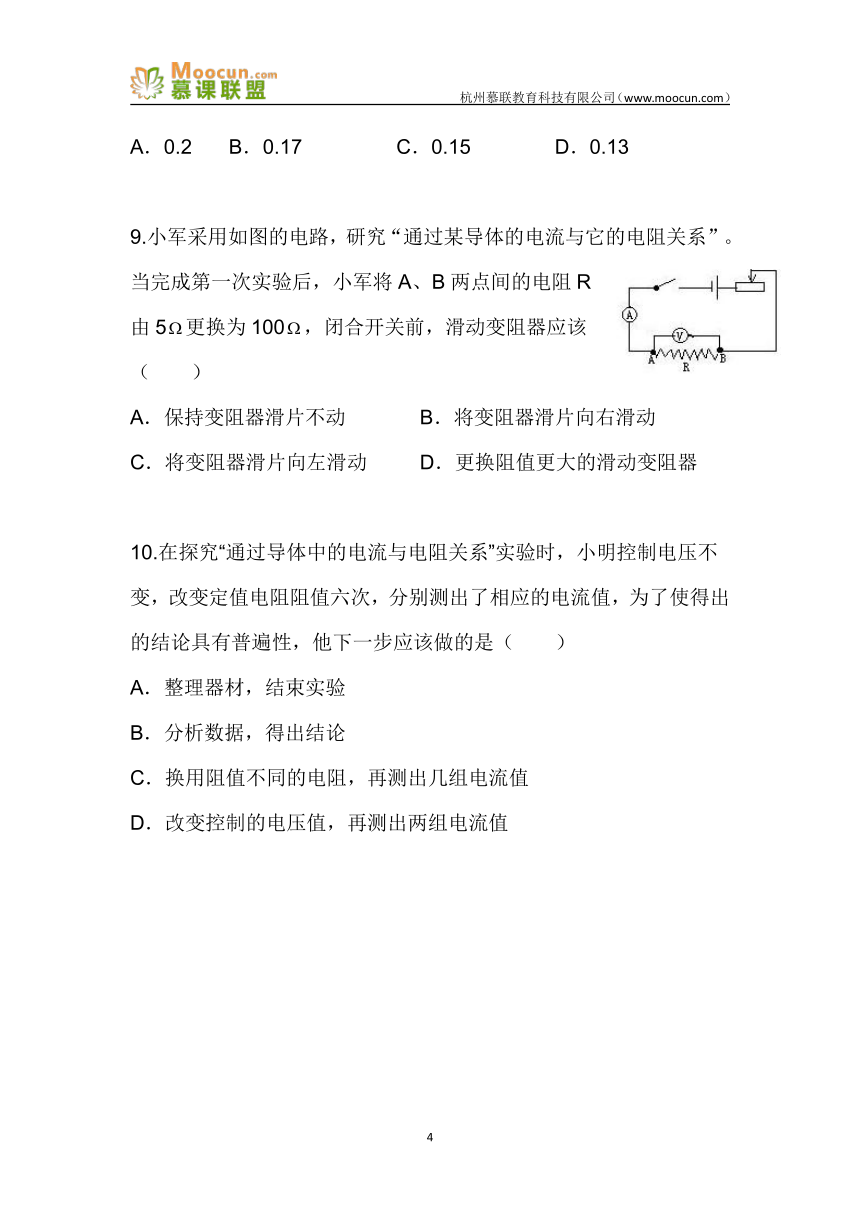

A．0.2? ? ?B．0.17? ? ? ? ? ? C．0.15? ? ? ? ? ?D．0.13
9.小军采用如图的电路，研究“通过某导体的电流与它的电阻关系”。当完成第一次实验后，小军将A、B两点间的电阻R由5更换为100，闭合开关前，滑动变阻器应该（ ）
A．保持变阻器滑片不动? ? ? ? ??B．将变阻器滑片向右滑动
C．将变阻器滑片向左滑动? ? ? ?D．更换阻值更大的滑动变阻器
10.在探究“通过导体中的电流与电阻关系”实验时，小明控制电压不变，改变定值电阻阻值六次，分别测出了相应的电流值，为了使得出的结论具有普遍性，他下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用阻值不同的电阻，再测出几组电流值
D．改变控制的电压值，再测出两组电流值
答案解析：
单项选择题
1. B
解：在探究电流跟电阻的关系时，多次更换电阻，要保持滑动变阻器两端的电压不变，即电压表示数不变。
故选：B。
2. A
解：由课本实验知，在“研究电流跟电压的关系”实验中，被控制的物理量是电阻；在“研究电流跟电阻的关系”实验中，被控制的物理量是电压。
故选：A。
3. D
解：研究电流跟电压的关系时，保持电阻不变，通过移动滑动变阻器的滑片，改变定值电阻的电压和电流，讨论电流跟电压的关系。所以ABC错误，D正确。
故选：D。
4. B
解：根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V．只有B正确。
故选：B
5. B
解：在电阻不变时，电流与电压成正比，电流随电压的变化关系为一过原点的直线，只有B正确。
故选：B。
A
7. B
R=U/I可得a的电阻为5欧姆，b的电阻为10欧姆，所以B正确。
8. B
9. B
解：探究电流与电阻的关系时，应控制电压相同。当更换电阻后，电阻变大，分压变大，为保持电阻两端的电压不变，应适当调节滑动变阻器，使其滑片适当向右移动，使滑动变阻器两端电压变大，则定值电阻两端电压变小。故B做法正确。
故选：B。
10. B
解：探究电流与电阻的关系时，应控制电压相同。当更换电阻后，电阻变大，分压变大，为保持电阻两端的电压不变，应适当调节滑动变阻器，使其滑片适当向右移动，使滑动变阻器两端电压变大，则定值电阻两端电压变小。故B做法正确。
故选：B。
