人教版初中物理九年级第十七章第一节 17.1.2电流与电压和电阻的关系2（同步练习）

人教版物理九全17.1.2电流与电压和电阻的关系
单项选择题

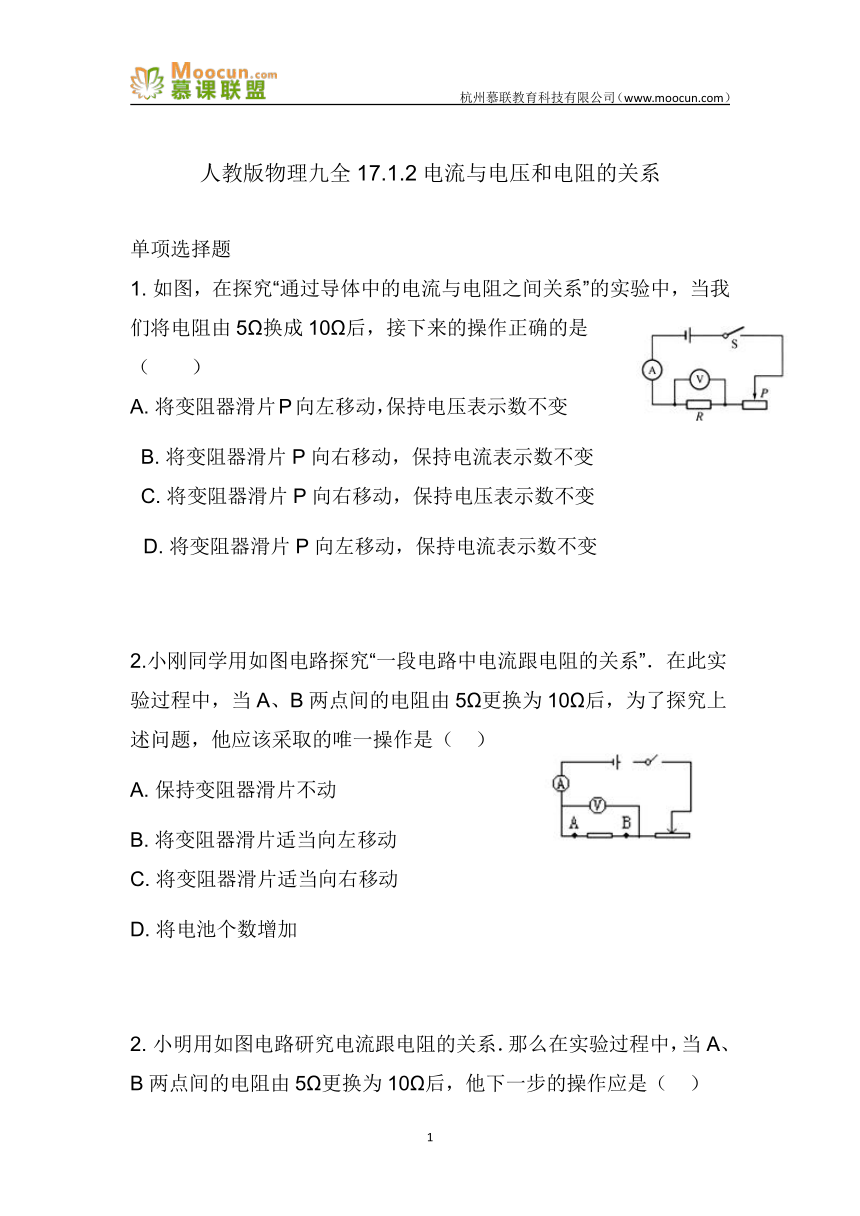

如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（　　）
A.?将变阻器滑片P向左移动，保持电压表示数不变??????????
B.?将变阻器滑片P向右移动，保持电流表示数不变C.?将变阻器滑片P向右移动，保持电压表示数不变????
??D.?将变阻器滑片P向左移动，保持电流表示数不变
2.小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（?? ）
A.?保持变阻器滑片不动? ? ? ? ?
B.?将变阻器滑片适当向左移动C.?将变阻器滑片适当向右移动????????????????????
D.?将电池个数增加
小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（?? ）
读出电压表的示数? ?
?将变阻器滑片向右滑动C.?将变阻器滑片向左移动? ? ? ? ? ?
D. 换一个电阻

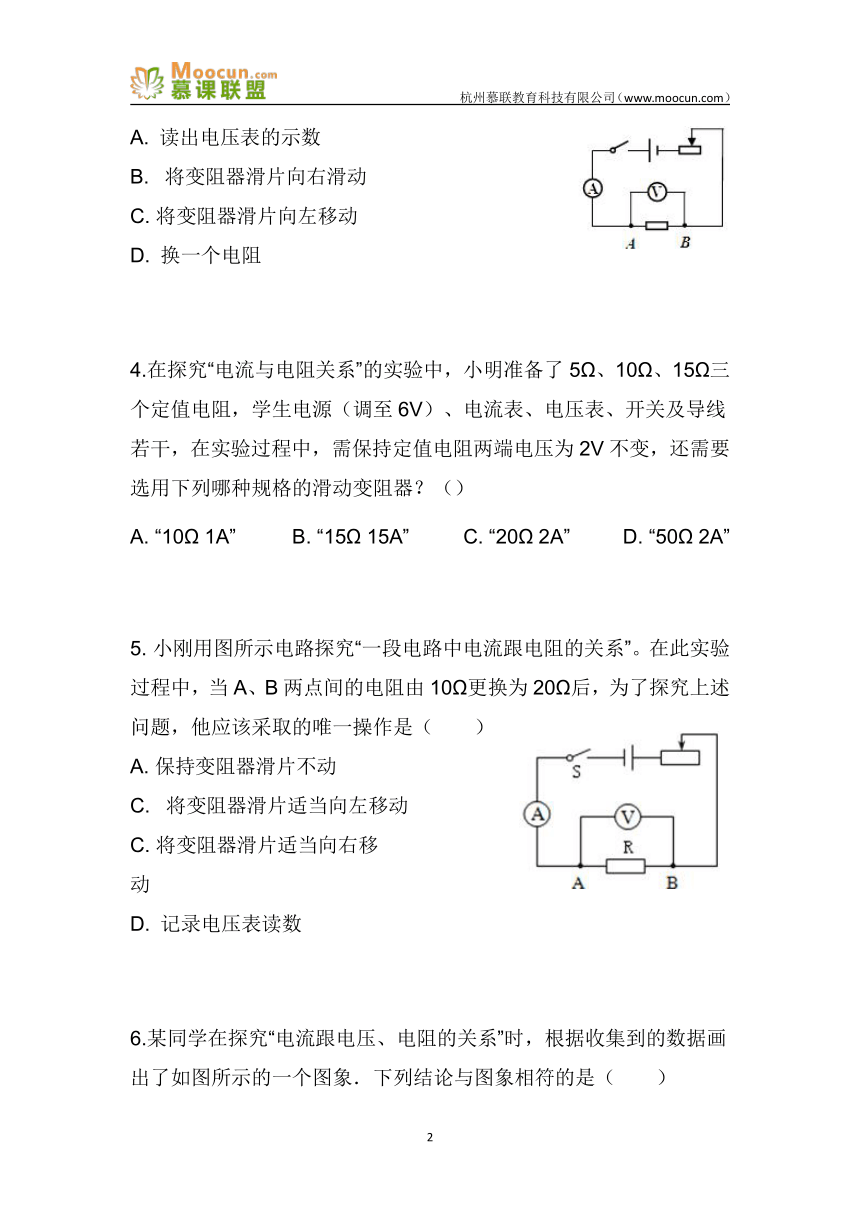

4.在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）? ? ? ? ?
A.?“10Ω 1A”??????????B.?“15Ω 15A”?????????C.?“20Ω 2A”?????? ?D.?“50Ω 2A”
小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由10Ω更换为20Ω后，为了探究上述问题，他应该采取的唯一操作是（　　）A.?保持变阻器滑片不动? ? ? ? ?
?将变阻器滑片适当向左移动C.?将变阻器滑片适当向右移动????????????????????????????????
D. 记录电压表读数

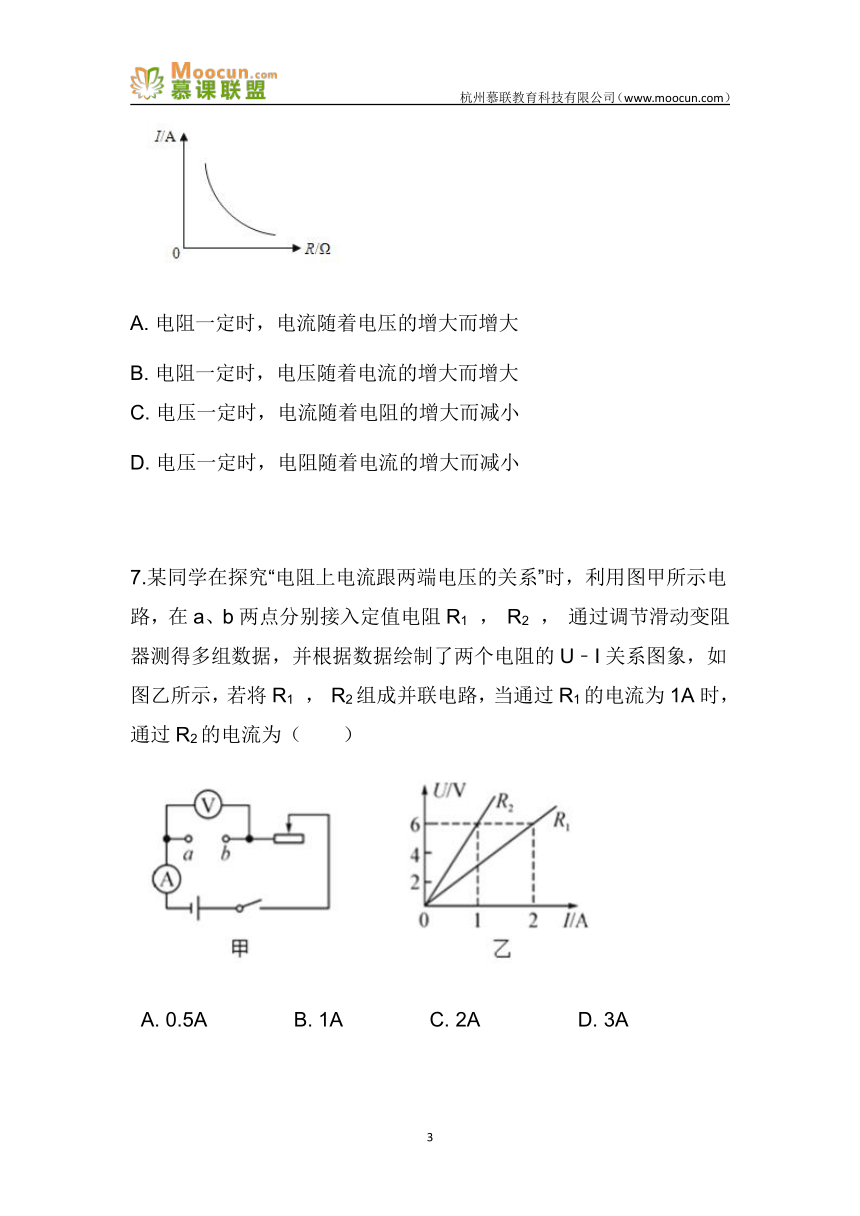

6.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（　　）
A.?电阻一定时，电流随着电压的增大而增大???????????
B.?电阻一定时，电压随着电流的增大而增大C.?电压一定时，电流随着电阻的增大而减小???????????
D.?电压一定时，电阻随着电流的增大而减小
7.某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1??， R2??， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1??， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（　　）
A.?0.5A???????????????B.?1A???????????????C.?2A?????????????????D.?3A

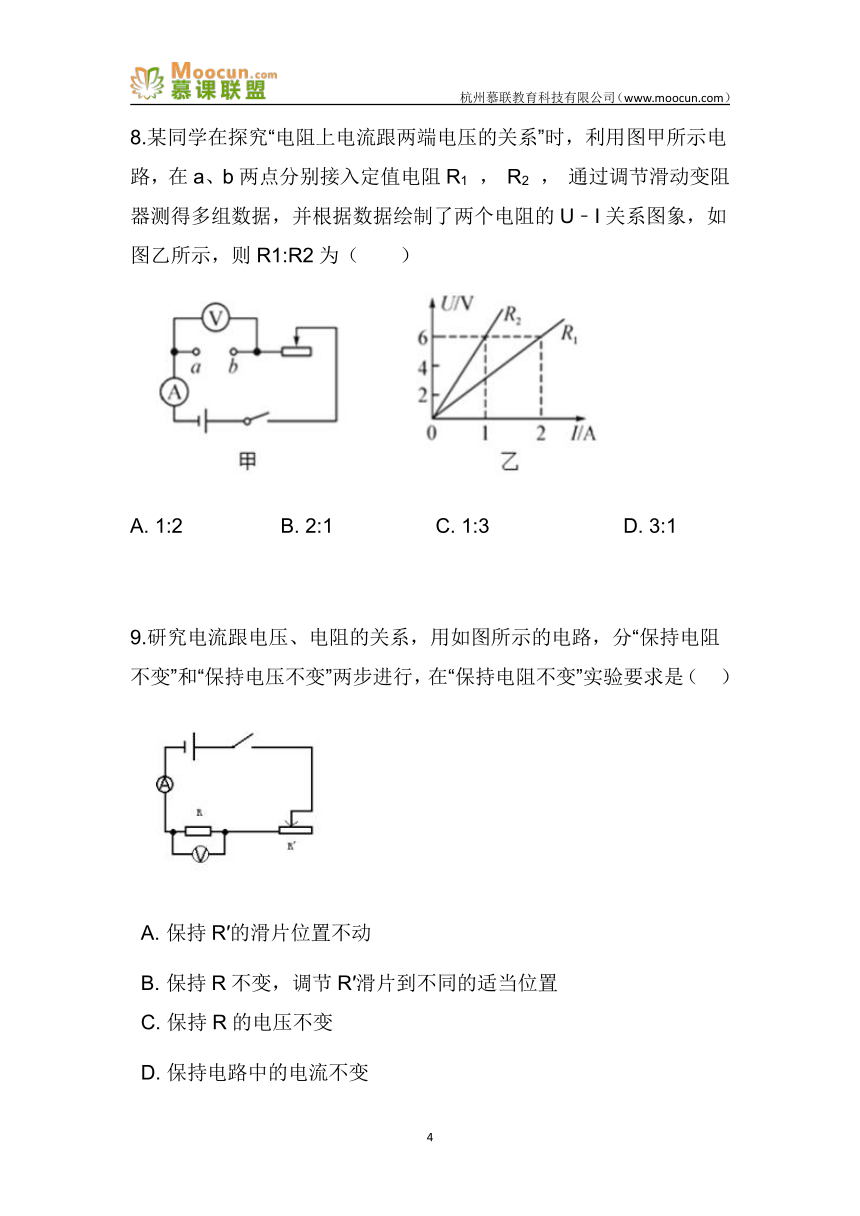

8.某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1??， R2??， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，则R1:R2为（　　）
A. 1:2? ? ? ?? ? ??B. 2:1? ? ? ? ? ? ?C. 1:3? ? ? ? ? ? ? ? ?D.?3:1
9.研究电流跟电压、电阻的关系，用如图所示的电路，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”实验要求是（?? ）
?保持R′的滑片位置不动????????????????????????????????????????
?保持R不变，调节R′滑片到不同的适当位置C.?保持R的电压不变? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
D.?保持电路中的电流不变

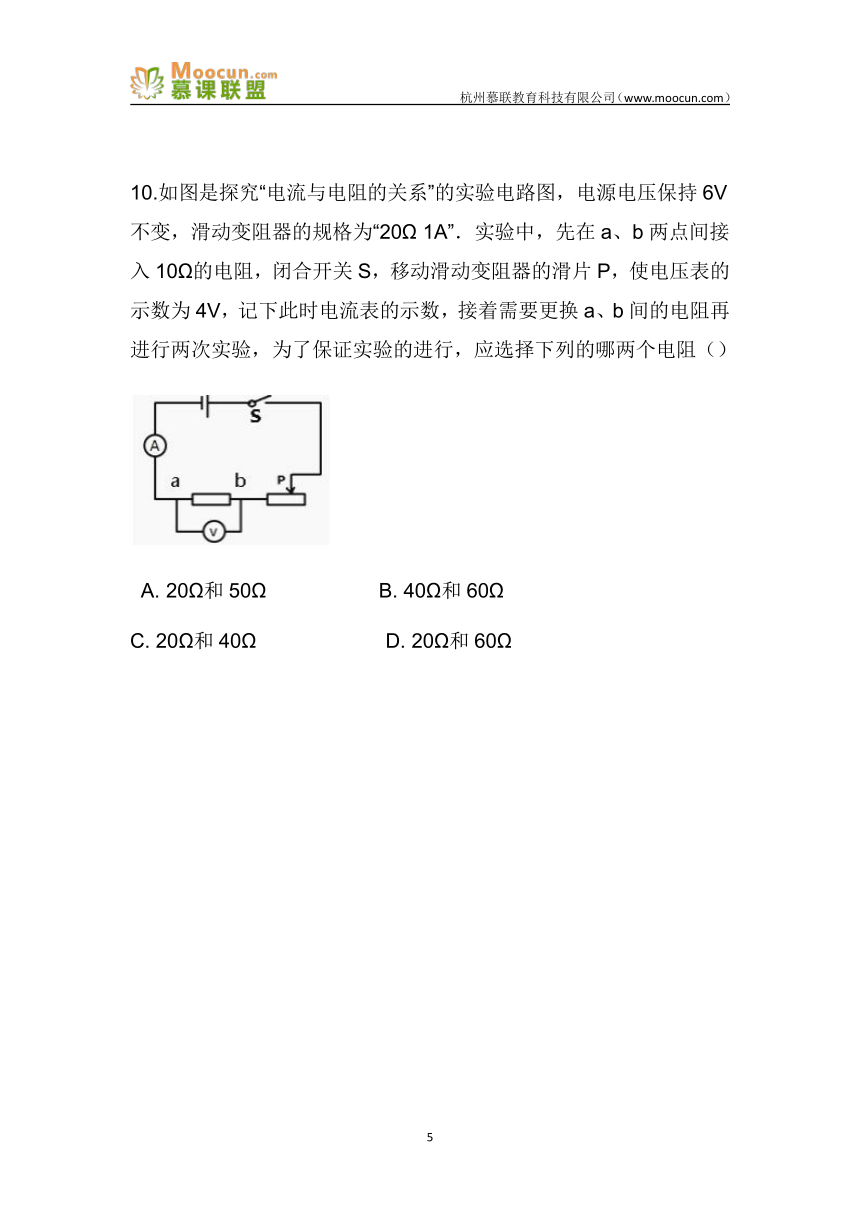

10.如图是探究“电流与电阻的关系”的实验电路图，电源电压保持6V不变，滑动变阻器的规格为“20Ω?1A”．实验中，先在a、b两点间接入10Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为4V，记下此时电流表的示数，接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）
?20Ω和50Ω????????????????????B.?40Ω和60Ω???????????????????????
C.?20Ω和40Ω???????????????????????D.?20Ω和60Ω
答案解析：
单项选择题
1. C
【解答】由图示可知，在滑片P不动的情况下，将电阻由5Ω换成10Ω后，闭合开关，电路总电阻会变大，根据公式I=U/R可知，电路中的电流变小，滑动变阻器两端的电压变小；根据串联电路的总电压等于各分电压之和可知，可知定值电阻两端的电压增大，要使电压表的示数不变，只能减小电路中的电流，增大滑动变阻器接入电路的电阻，即滑片P向右端移动；故只有C符合题意故答案为：C.
2. C
【解答】解：在滑动变阻器的电阻值Rp不变的情况下，电路中由于将5Ω的定值电阻换成10Ω的定值电阻，使整个电路的总电阻增大． ?利用公式I= 可知，电路中的总电流减小．根据U=IR可知，此时滑动变阻器两端的电压的减小，根据串联电路的总电压等于各分电压之和可知，定值电阻两端的电压变大；要使电压表的示数不变，只能减小电路中的电流，所以要使电路中的电阻增大，即滑片P向右端移动增大电阻．故选C．
3. B
【解答】在滑动变阻器的电阻值不变的情况下，电路中由于将5Ω的定值电阻换成10Ω的定值电阻，根据串分压的知识，R两端的电压将会变大，要探究电流与电阻的关系，需保持电阻两端的电压不变，所以应该增大滑动变阻器的阻值，使电压表的示数不变； ?由图知，要增大滑动变阻器的阻值，需将滑片向右端滑动；A、由于电压表的示数发生了变化，所以不应记录示数，A错误；B、由以上分析知，需将滑片向右滑动，B正确；C、若将滑片向左滑动，则电压表的示数会更大，C错误；D、增加电池的个数，会使电压表的示数变大，D错误．故选B．
4. D
5. C
【解答】当A、B两点间的电阻由10Ω更换为20Ω后，电路中的总电阻变大，由I=可知，电路中的电流变小，由U=IR可知，滑片不动时，变阻器两端电压变小，因串联电路中总电压等于各分电压之和，所以，定值电阻两端的电压变大，因探究“一段电路中电流跟电阻的关系”时，应控制电阻两端电压不变，所以，应调节滑动变阻器的滑片增大接入电路中的电阻，减小电路中的电流，即将变阻器滑片适当向右移动，故AB错误，C正确；故选C。
6. C
【解答】（1）图象的横坐标表示电阻，纵坐标表示电流，因此得到的是电流和电压的关系；（2）图象是个反比例函数图象，因此说明电流与电阻成反比，即电流随电阻的增大而减小；（3）在探究电流与电阻的关系时，应控制电压不变；综上，由图象可得出的结论是：电压一定时，电流随电阻的增大而减小．故选：C．
7. C
【解答】由图乙知道：R2=6Ω，R1=3Ω，并联后，电压一样，电流与电阻成反比。所以选C
8. A
【解答】由乙图知|：R1=3Ω。R2=6Ω。所以R1：R2=1:2,所以选A
9. B
【解答】研究电流跟电压的关系时，保持电阻不变，通过移动滑动变阻器的滑片，改变定值电阻的电压和电流，讨论电流跟电压的关系，实验中应保持R不变，调节R′滑片到不同的适当位置，B符合题意.故答案为：B.
10. C
【解答】在探究“电流与电阻的关系”实验中，应控制电阻两端的电压即电压表的示数不变，根据串联电路中总电压等于各分电压之和，可得滑动变阻器两端的电压为：U滑=U-UR=6V-4V=2V，由于定值电阻两端是滑动变阻器两端电压的两倍，由串联电路特点可知，定值电阻阻值是滑动变阻器接入电路阻值的两倍，滑动变阻器的最大阻值为20Ω，则定值电阻的最大阻值为40Ω，故C正确；故选C．
