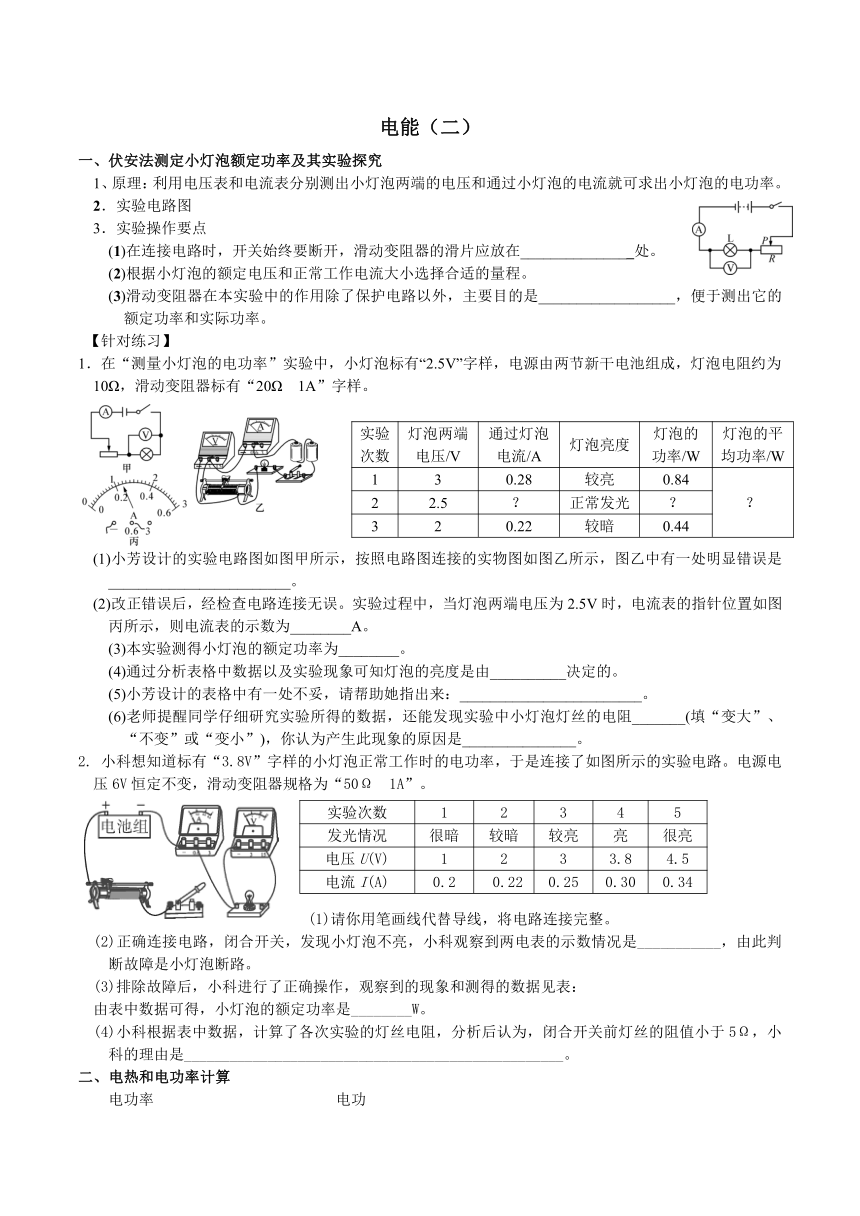

电能（二）
伏安法测定小灯泡额定功率及其实验探究
1、原理：利用电压表和电流表分别测出小灯泡两端的电压和通过小灯泡的电流就可求出小灯泡的电功率。
2．实验电路图
实验操作要点
(1)在连接电路时，开关始终要断开，滑动变阻器的滑片应放在_______________处。
(2)根据小灯泡的额定电压和正常工作电流大小选择合适的量程。
(3)滑动变阻器在本实验中的作用除了保护电路以外，主要目的是__________________，便于测出它的额定功率和实际功率。
【针对练习】
1．在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，电源由两节新干电池组成，灯泡电阻约为10Ω，滑动变阻器标有“20Ω 1A”字样。
实验次数 灯泡两端电压/V 通过灯泡电流/A 灯泡亮度 灯泡的功率/W 灯泡的平均功率/W
1 3 0.28 较亮 0.84 ？
2 2.5 ？ 正常发光 ？
3 2 0.22 较暗 0.44
(1)小芳设计的实验电路图如图甲所示，按照电路图连接的实物图如图乙所示，图乙中有一处明显错误是________________________。
(2)改正错误后，经检查电路连接无误。实验过程中，当灯泡两端电压为2.5V时，电流表的指针位置如图丙所示，则电流表的示数为________A。
(3)本实验测得小灯泡的额定功率为________。
(4)通过分析表格中数据以及实验现象可知灯泡的亮度是由__________决定的。
(5)小芳设计的表格中有一处不妥，请帮助她指出来：________________________。
(6)老师提醒同学仔细研究实验所得的数据，还能发现实验中小灯泡灯丝的电阻_______(填“变大”、“不变”或“变小”)，你认为产生此现象的原因是_______________。
实验次数 1 2 3 4 5
发光情况 很暗 较暗 较亮 亮 很亮
电压U(V) 1 2 3 3.8 4.5
电流I(A) 0.2 0.22 0.25 0.30 0.34
2. 小科想知道标有“3.8V”字样的小灯泡正常工作时的电功率，于是连接了如图所示的实验电路。电源电压6V恒定不变，滑动变阻器规格为“50Ω 1A”。
(1)请你用笔画线代替导线，将电路连接完整。
(2)正确连接电路，闭合开关，发现小灯泡不亮，小科观察到两电表的示数情况是___________，由此判断故障是小灯泡断路。
(3)排除故障后，小科进行了正确操作，观察到的现象和测得的数据见表：
由表中数据可得，小灯泡的额定功率是________W。
(4)小科根据表中数据，计算了各次实验的灯丝电阻，分析后认为，闭合开关前灯丝的阻值小于5Ω，小科的理由是__________________________________________________。
二、电热和电功率计算
电功率 电功

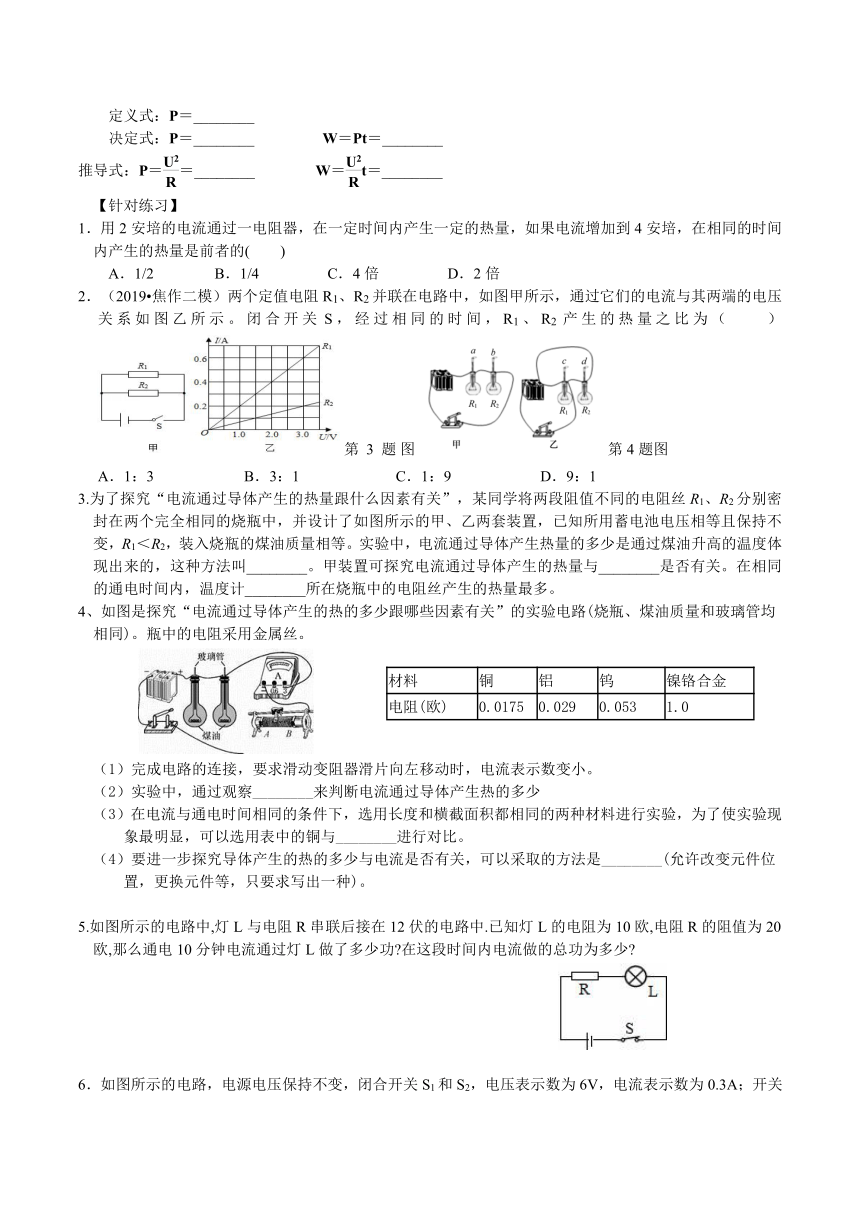

定义式：P＝________
决定式：P＝________ W＝Pt＝________
推导式：P＝＝________ W＝t＝________
【针对练习】
1．用2安培的电流通过一电阻器，在一定时间内产生一定的热量，如果电流增加到4安培，在相同的时间内产生的热量是前者的( )
A．1/2 B．1/4 C．4倍 D．2倍
2．（2019?焦作二模）两个定值电阻R1、R2并联在电路中，如图甲所示，通过它们的电流与其两端的电压关系如图乙所示。闭合开关S，经过相同的时间，R1、R2产生的热量之比为（ ）第3题图 第4题图
A．1：3 B．3：1 C．1：9 D．9：1
3.为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置，已知所用蓄电池电压相等且保持不变，R1＜R2，装入烧瓶的煤油质量相等。实验中，电流通过导体产生热量的多少是通过煤油升高的温度体现出来的，这种方法叫________。甲装置可探究电流通过导体产生的热量与________是否有关。在相同的通电时间内，温度计________所在烧瓶中的电阻丝产生的热量最多。
4、如图是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路(烧瓶、煤油质量和玻璃管均相同)。瓶中的电阻采用金属丝。
材料 铜 铝 钨 镍铬合金
电阻(欧) 0.0175 0.029 0.053 1.0
完成电路的连接，要求滑动变阻器滑片向左移动时，电流表示数变小。
实验中，通过观察________来判断电流通过导体产生热的多少
（3）在电流与通电时间相同的条件下，选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜与________进行对比。
（4）要进一步探究导体产生的热的多少与电流是否有关，可以采取的方法是________(允许改变元件位置，更换元件等，只要求写出一种)。
5.如图所示的电路中,灯L与电阻R串联后接在12伏的电路中.已知灯L的电阻为10欧,电阻R的阻值为20欧,那么通电10分钟电流通过灯L做了多少功?在这段时间内电流做的总功为多少?
6．如图所示的电路，电源电压保持不变，闭合开关S1和S2，电压表示数为6V，电流表示数为0.3A；开关S1闭合，S2断开后，电压表示数为2V．
求：（1）电源电压是多少？（2）电阻R2的阻值是多少？
（3）只闭合开关S1时，电流表的示数是多少？
（4）电阻R1的阻值是多少？
7.某电热砂锅的简化电路如图甲。R1、R2为发热电阻，S为旋转型开关，a、b、c、d为触点，通过旋转开关S可实现“关”、“低档”、“高档”之间的转换，工作时先用高档加热锅内汤料到沸腾，再用低档持续加热食物，使食物“汤浓味鲜”。
（1）高档加热时，开关S应旋至触点________（选填“ab”、“be”或“cd”)位置。
（2）某次烹饪一共用时6小时，电功率与加热时间的关系如图乙所示，则本次烹饪共消耗多少电能?
（3）发热电阻R1和R2的阻值分别为多少？
（4）生活中，有时也会选择电压力锅烹饪，因为电压力锅煮熟相同质量的同种食物，通常比电热砂锅更省电。请你从能量利用率的角度，结合所学知识对电压力锅能省电作出简要的解释。
三、电路的定性分析
电 流 电 压 电 阻 分配规律 功率 规律
串联电路 I＝I1＝I2 U＝U1＋U2 R＝R1＋R2 分压：＝ P1=I2R P1=I2R P总=U2/R1+R2 分压、同流，分压、功率与电阻成正比
并联电路 I＝I1＋I2 U＝U1＝U2 ＝＋ 分流：＝ P1=U2/R1 P1=U2/R2 P总=U2/R1+U2/R2 分流、同压，电流、功率与电阻成反比
【针对练习】
1. （2017?嘉兴）小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是（?? ）（电源电压不变）
第 题图 第2题图
A.?A1示数变大???????????????????????B.?A1示数变小???????????????????????C.?A示数变大???????????????????????D.?A示数变小
2. （2016?金华）如图是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1 ， 两灯均发光，观察并记录电流表示数后，断开开关S1 ， 此时（? ）
A.?甲表示数不变，乙表示数变大?????????????????????????????B.?甲表示数变小，乙表示数变大
C.?甲表示数变大，乙表示数不变?????????????????????????????D.?甲表示数变小，乙表示数不变
3.在如图所示的电路中，电源电压保持不变，忽略小灯泡电阻受温度的影响。当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是(?? )
第3题图 第4题图
A.?电流表和电压表的示数都增大，电路总功率变大
B.?电流表和电压表的示数都减小，电路总功率变小
C.?电流表示数减小，电压表示数变大，灯泡功率不变
D.?小灯泡亮度不变，电压表示数不变，变阻器功率变小
4.如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中（ ??）、
A.?电压表V2的示数变小，电路消耗的总功率变小
B.?电压表V1的示数不变，电路消耗的总功率变大
C.?电流表A的示数变大，电压表V1的示数与电流表A的示数之比变小
D.?电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小
5.如图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0 为定值电阻，R 为气敏电阻（其阻值随天然气浓度的增大而减小），则下列说法不正确的是(??? )
第5题图 第6题图
A.?天然气浓度增大，电压表示数变大??????????????????B.?天然气浓度减小，电流表示数变小
C.?天然气浓度增大，电路消耗的总电功率变小? D.?天然气浓度减小，电压表与电流表示数的比值不变
6. （2017·台州）如图是小柯连接的电路，开关闭合后，发现灯L2比L1亮。关于该电路分析正确的是（? ）
A.?通过L2的电流比L1的电流大????????????????????????????????B.?L2的电阻比L1的电阻大
C.?L2两端电压比L1两端电压小????????????????????????????????D.?L2的实际功率比L1的实际功率小
四、电动机
原理：电磁感应
常见问题：①电动机消耗的总功率
②电动机发热的功率
③电动机的机械功率
④电动机的内阻
⑤电动机工作的能量转化效率
【针对练习】
1. （2018-西湖区一模-33题-7 分）随着国家大力倡导共享经济，大量的共享单车和电动车出现在了马路上。下表是一辆共享电动车的铭牌上给出的技术参数。
车型 整车质量 最大载重 电动机输出功率 额定电压 额定电流
26 寸电动车 30kg 120kg 160W 40V 5.0A
根据表中数据计算：
（1）该电动机正常工作 10 分钟，线圈产生的热量。
（2）该电动机线圈的电阻。[来源:学科网ZXXK]
（3）该电动机正常工作的效率
2.小金对玩具汽车的电动机很感兴趣，他拆下电动机，利用身边现有的器材，设计了如图电路，测量他感兴趣的一些物理量。电动机的规格“6V，6W”，电源电压为10V，闭合电路中的开关S，调节滑动变阻器至电动机恰好正常工作，若整个电路消耗的电能有50％转化为机械能，请计算：
（1）滑动变阻器接入电路的电阻R是多少欧?电动机的线圈电阻r是多少欧?
（2）电动机的效率为多少?(小数点后面保留一位)
3. （2017西湖-33）如图所示是利用电动机提升重物的示意图,其中D是直流电动机，P是一个质量为m的重物，它用细绳拴在电动机的轴上。闭合开关S重物P以速度v被匀速提升，这时电流表和电压表的示数分别是I=5.0A和U=220V。若重物P上升的速度v=0.90m/s，质量m=100kg，不计一切摩擦（g取10N/kg）求：（1）电动机消耗的电功率；(2)电动机线圈的电阻。
