苏科版中考总复习专题第四章 透镜及成像规律（36张PPT）

(共36张PPT)
透镜及成像规律

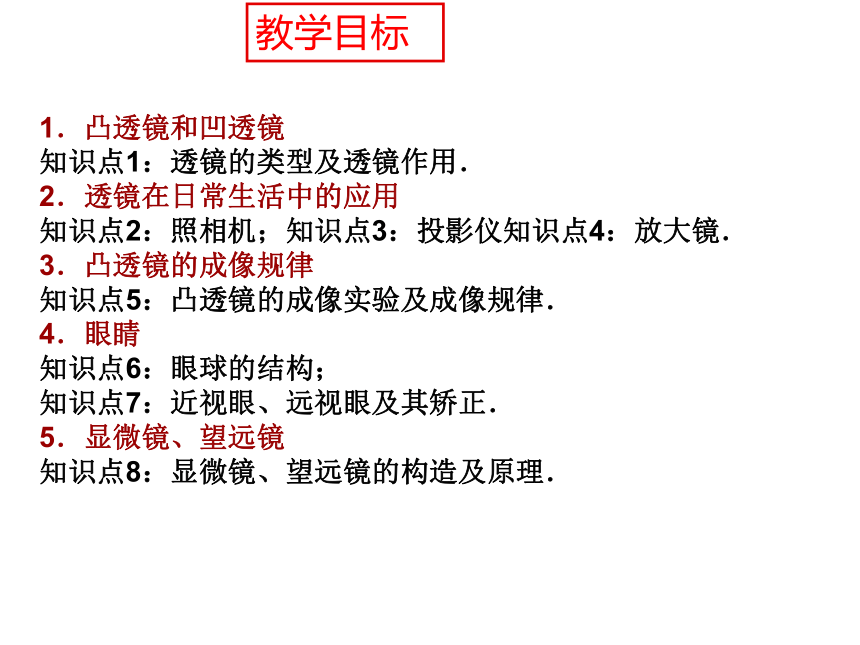

教学目标
1．凸透镜和凹透镜
知识点1：透镜的类型及透镜作用．
2．透镜在日常生活中的应用
知识点2：照相机；知识点3：投影仪知识点4：放大镜．
3．凸透镜的成像规律
知识点5：凸透镜的成像实验及成像规律．
4．眼睛
知识点6：眼球的结构；
知识点7：近视眼、远视眼及其矫正．
5．显微镜、望远镜
知识点8：显微镜、望远镜的构造及原理．
基础回顾
(1)中间厚、边缘薄的透镜叫做 凸透镜 镜．此类透镜对光有 会聚 作用；中间 薄 、边缘 厚 的透镜叫做凹透镜．凹透镜对光有 发散 作用．凸透镜有两个实焦点，凹透镜有两个虚焦点．凸透镜有三条特殊光线：平行于主光轴的光线经凸透镜折射后将通过 焦点 ；过焦点的光线经凸透镜折射后将 平行 主光轴；通过光心的光线传播方向 不改变 ．
(2)物体到凸透镜的距离大于2倍焦距(u> 2f)时，能成 倒立 、 缩小 的 实 像．这是照相机的成像原理．
(3)物体到凸透镜的距离2倍焦距与焦距之间(f(4)物体凸透镜的距离小于焦距(u知识点

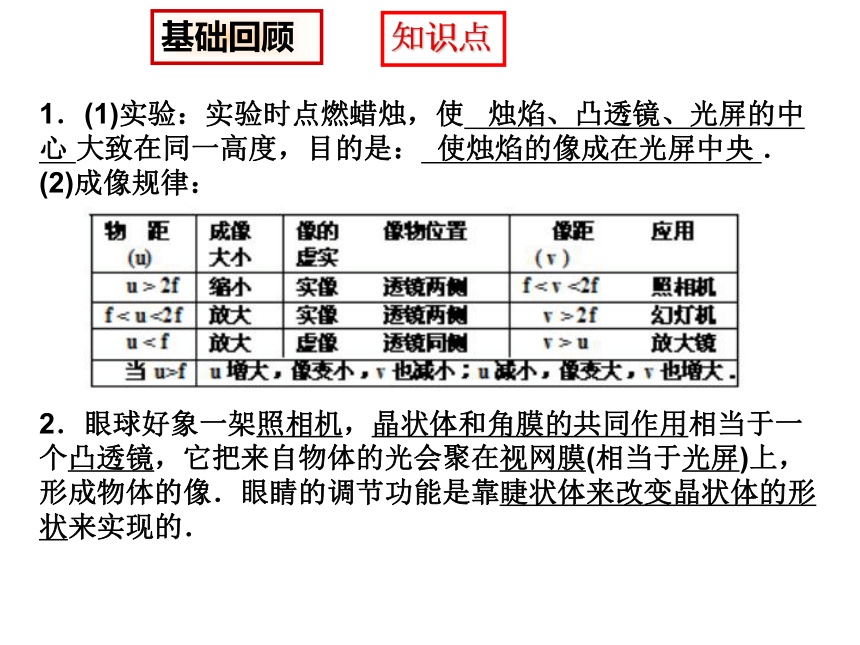

1．(1)实验：实验时点燃蜡烛，使 烛焰、凸透镜、光屏的中心 大致在同一高度，目的是： 使烛焰的像成在光屏中央 ．
(2)成像规律：






2．眼球好象一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，它把来自物体的光会聚在视网膜(相当于光屏)上，形成物体的像．眼睛的调节功能是靠睫状体来改变晶状体的形状来实现的．
基础回顾
知识点
基础回顾
知识点

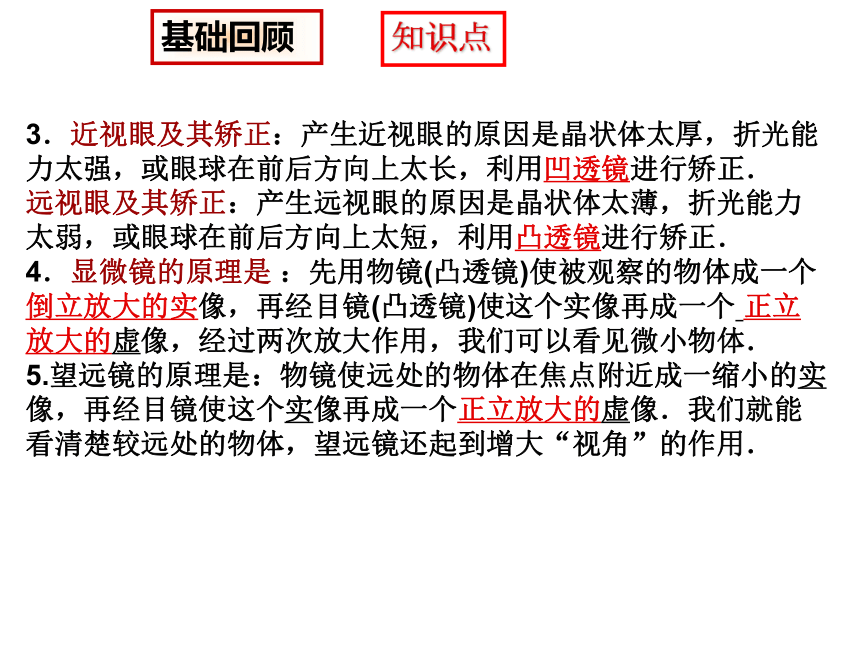

3．近视眼及其矫正：产生近视眼的原因是晶状体太厚，折光能力太强，或眼球在前后方向上太长，利用凹透镜进行矫正．
远视眼及其矫正：产生远视眼的原因是晶状体太薄，折光能力太弱，或眼球在前后方向上太短，利用凸透镜进行矫正．
4．显微镜的原理是 ：先用物镜(凸透镜)使被观察的物体成一个倒立放大的实像，再经目镜(凸透镜)使这个实像再成一个 正立放大的虚像，经过两次放大作用，我们可以看见微小物体．
5.望远镜的原理是：物镜使远处的物体在焦点附近成一缩小的实像，再经目镜使这个实像再成一个正立放大的虚像．我们就能看清楚较远处的物体，望远镜还起到增大“视角”的作用．

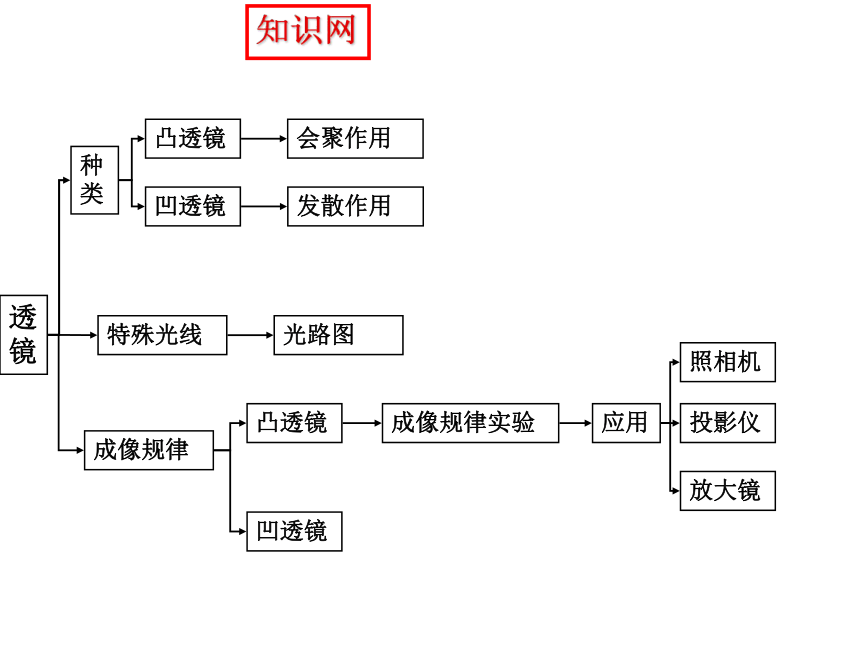

知识网
透镜
种类
凸透镜
凹透镜
会聚作用
成像规律
特殊光线
发散作用
光路图
凸透镜
凹透镜
成像规律实验
应用
照相机
投影仪
放大镜
知识点1：透镜的类型及透镜作用．

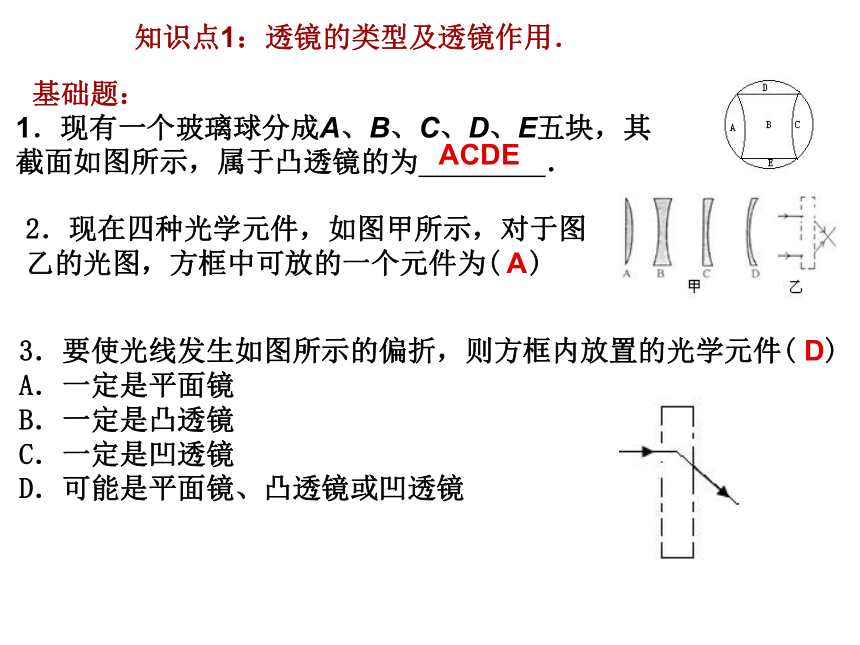

1．现有一个玻璃球分成A、B、C、D、E五块，其截面如图所示，属于凸透镜的为 ．
基础题：
ACDE
2．现在四种光学元件，如图甲所示，对于图乙的光图，方框中可放的一个元件为( )
A
3．要使光线发生如图所示的偏折，则方框内放置的光学元件( )
A．一定是平面镜
B．一定是凸透镜
C．一定是凹透镜
D．可能是平面镜、凸透镜或凹透镜
D
知识点1：透镜的类型及透镜作用．

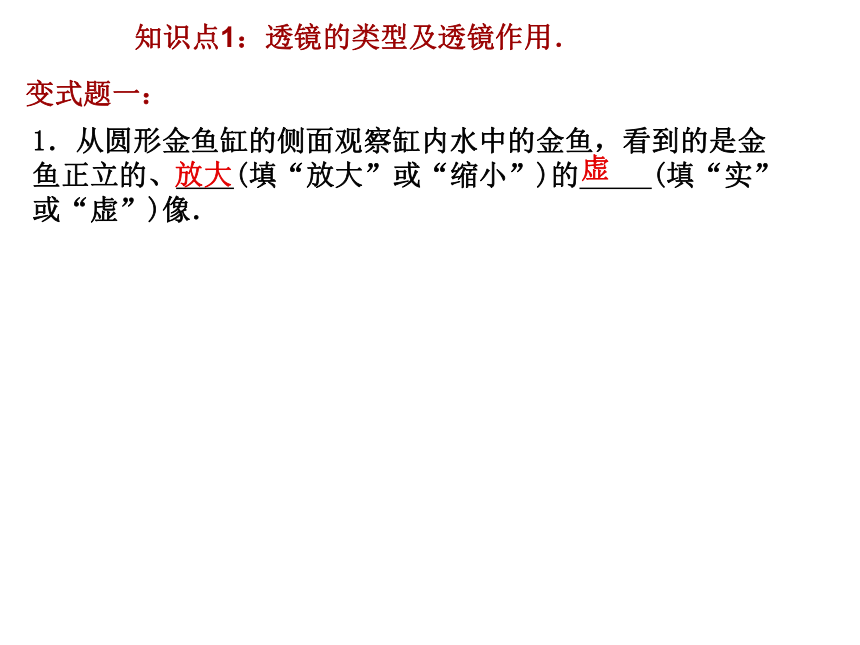

1．从圆形金鱼缸的侧面观察缸内水中的金鱼，看到的是金鱼正立的、 (填“放大”或“缩小”)的 (填“实”或“虚”)像．
变式题一：
放大
虚
知识点1：透镜的类型及透镜作用．
1． 为了防止森林火灾，在森林里不允许随地丢弃透明的装液体的饮料瓶，这是为什么？
答：因为透明的装液体的饮料瓶相当于凸透镜，而凸透镜对光线有会聚作用，容易引发森林火灾．所以在森林里不能随便丢弃这种饮料瓶
气泡处的水相当于凹透镜，成缩小的像；无气泡处相当于凸透镜，成放大的像．
变式题二：

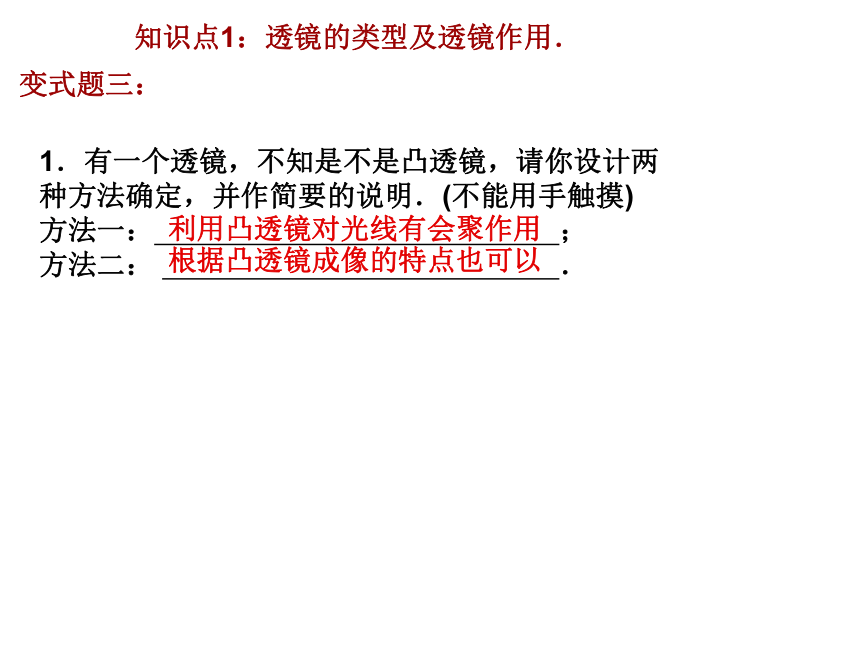

知识点1：透镜的类型及透镜作用．
1．有一个透镜，不知是不是凸透镜，请你设计两种方法确定，并作简要的说明．(不能用手触摸)
方法一： ；
方法二： ．
变式题三：
利用凸透镜对光线有会聚作用
根据凸透镜成像的特点也可以
知识点二：照相机
1．使用下列光学器材，其目的是使物体成倒立缩小实像的是 ( )
A．放大镜 B．照相机 C．幻灯机 D．投影仪
基础题：
B
知识点二：照相机

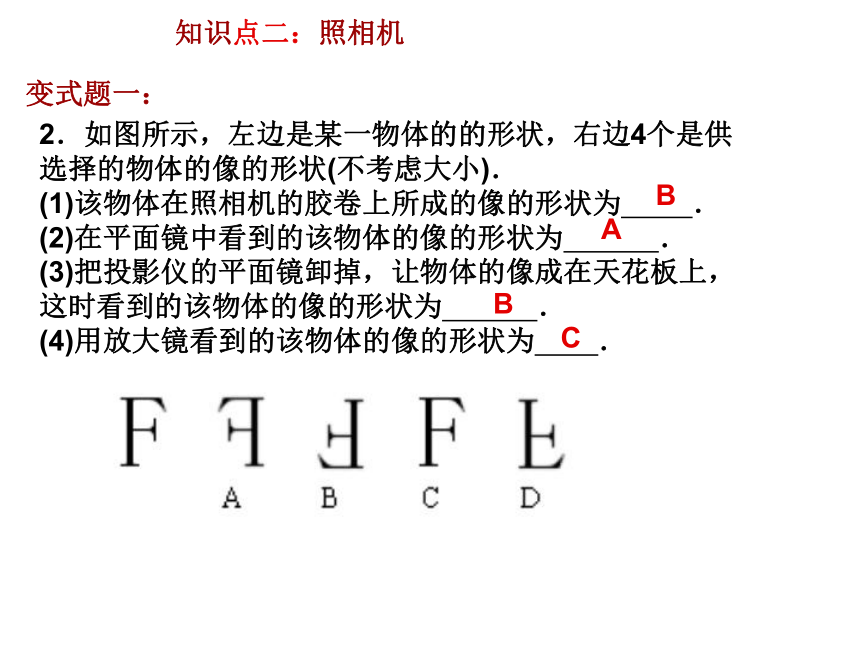

2．如图所示，左边是某一物体的的形状，右边4个是供选择的物体的像的形状(不考虑大小)．
(1)该物体在照相机的胶卷上所成的像的形状为 ．
(2)在平面镜中看到的该物体的像的形状为 ．
(3)把投影仪的平面镜卸掉，让物体的像成在天花板上，这时看到的该物体的像的形状为 ．
(4)用放大镜看到的该物体的像的形状为 ．
变式题一：
B
A
B
C
知识点二：照相机
变式题二：
学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是( )
A．照相机向前移，镜头向前伸
B．照相机向前移，镜头向后缩
C．照相机向后移，镜头向前伸
D．照相机向后移，镜头向后缩
D
知识点二：照相机
4．如图是照相机镜头成像原理示意图．在图中所标的a、b、c三点中，点 表示凸透镜的焦点．吴力在家里的阳台上用数码相机(焦距可调)拍摄下了株洲天元大桥美丽的夜景，如图甲、乙所示．结合图分析可知，拍摄照片 时，镜头焦距调的较大．
变式题三：
a
乙
知识点三：投影仪
基础题：
小明同学在用凸透镜观察物体的过程中，他观察到了如图所示的实验现象．下列光学仪器的工作原理与该现象所反映的规律相同的是( )
A．放大镜 B．照相机
C．投影仪 D．汽车的后视镜
C
知识点三：投影仪
5．下图为某同学的头像幻灯片．在放幻灯片时，将幻灯片倒着插在幻灯架上，屏幕上出现的清晰的像应该是( )
变式题一：
B
知识点三：投影仪
变式题二：
2．用一架镜头焦距不变的，给一个人照了一张2寸的半身照，若再给这个人照一张2寸的全身照，应该使( )
A．照相机与人的距离增大，暗箱长度缩短
B．照相机与人的距离增大，暗箱长度伸长
C．照相机与人的距离减小，暗箱长度缩短
D．照相机与人的距离减小，暗箱长度伸长
A
知识点三：投影仪
3．用幻灯机放映幻灯片时，银幕上出现的是正常画面，但若有一个小虫正好飞落在凸透镜镜片上，此时对画面的影响为 ( )
A．几乎无影响 ? ?B．画面上有只小虫
C．画面上有小虫，但不清晰? ?D．画面变得模糊
变式题三：
A
知识点四：放大镜
9．如图，小刚将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯观看书上的鹦鹉图片(圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等)，他所看到的虚像可能是( )
基础题：
A
知识点四：放大镜
小明用焦距为l0 cm 的放大镜去观察邮票．想看清楚邮票上的细微之处，这时放大镜与邮票问的距离应是 cm．
变式题一：
小于l0
知识点四：放大镜
1．想出去旅游的老爷爷用放大镜看地图时，为了看到更大的清晰的像，应( )
A．地图与眼睛不动，放大镜离地图远一些
B．地图与眼睛不动，放大镜离地图近一些
C．地图与放大镜不动，眼睛离地图近一些
D．地图与放大镜不动，眼睛离地图远一些
变式题二：
A
知识点四：放大镜
变式题三：
在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平) 上的微雕作品“ ”产生浓厚兴趣．
(1)为看清微雕作品上的文字和图像，小明应利用如图所示透镜中的 (选填序号)进行观察．
(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5cm．
(3)透过透镜观察微雕作品“ ”，小明看到的像如图所示，此时透镜到微雕作品的距离是 ．
A．小于5cm B．大于5cm且小于10cm
C．等于10cm D．大于10cm
A
A
知识点五：凸透镜的成像实验及成像规律
5、 如图所示是小明同学探究“凸透镜成像的规率”实验装置(凸透镜的焦距为15cm) (1)装置中明显错误的是烛焰、凸透镜和光屏三者的中心 ，因而导致光屏上接收不到烛焰的像，小明调整好装置后，光屏上所成的像是倒立 的实像，这种成像规律在实际中的应用有(请举出一例) ．
(2)如果将烛焰移到装置图中20cm处，在光屏上 (填“能”或“不能”)承接到像，这是因为 。
基础题：
不在同一高度上
放大
投影仪
不能
烛焰在凸透镜的焦距以内（或物距小于焦距）
成的是虚像，故不能再光屏上成像。
变式题一：
9、 小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）： ⑴要使烛焰的像能成在光屏的中央，应将蜡烛向 （填“上”或“下”）调整．
⑵烛焰放距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm．
⑶使烛焰向右移动2cm，此时应该将光屏向 （填“左”或“右”）移至另一位置，才能得到一个倒立、 （填“放大”、“缩小”或“等大”）的清晰实像．
下
10
右
放大
知识点五：凸透镜的成像实验及成像规律
变式题二：
5、 某小组在探究凸透镜成像规律时，不小心将透镜掉在地上碎成三块．他们不知道碎镜片的焦距是否与原透镜相等，于是选取其中一块镜片，准备测量其焦距． （1）请你设计一个简单实验，测量所选镜片的焦距．所用的主要器材有 ；在图中虚线框内画
出你所设计的实验示意图．（图中镜片已画出）
（2）测量后，发现这块镜片的焦距与原透镜相等，由此他们得出“每块镜片的焦距都与原透镜相等”的结论．他们这种推断方法存在的主要问题是 ．
平行光源　光屏　刻度尺
只测一块镜片焦距具有偶然性
知识点五：凸透镜的成像实验及成像规律
知识点六：眼球的结构；近视眼、远视眼及其矫正
变式题三：
6、 在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图甲所示．
（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是 ．
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现倒立、缩小的 （选填“实”或“虚”）像；如果小明将光源移至8cm刻度时，他通过凸透镜看到光源
的 （选填“倒立”或“正立”）、放大的虚像．
使像成在光屏中央
实
正立
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是（ ）
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（4）光源“F”放在15cm处，其大小如图乙所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像（ ）
C
C
知识点六：眼球的结构；近视眼、远视眼及其矫正
1．如图所示，人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个 透镜，外界物体在视网膜上所成的像是 的实像(选项“正立”或“倒立”)．
凸
倒立
基础题：
知识点六：眼球的结构；近视眼、远视眼及其矫正
10．在图所示的四幅图中，分别表示近视眼成像情况和矫正做法的是???????( ???? )
? A、②、①????B、③、①???C、②、④???D、③、④
B
变式题一：
知识点六：眼球的结构；近视眼、远视眼及其矫正
4．下列四幅图中，能正确表示远视眼成像情况和矫正做法的是( )
A．①③ B．①④
C．②③ D．②④
A
变式题二：
知识点六：眼球的结构；近视眼、远视眼及其矫正
知识点七：显微镜、望远镜的构造及原理
基础题：
下列对望远镜结构的描述中，错误的是( )
A．望远镜的结构跟显微镜的的相似
B．望远镜由目镜和物镜两部分组成
C．望远镜目镜的焦距长，物镜的焦距短
D．望远镜目镜的直径较大
CD
7．天文爱好者可以使用望远镜观察远处的物体，当被观察物体在物镜的两倍焦距以外时，物体成一个 (选填“放大”或“缩小”)的 像(选填“实”或“虚”)，这个像位于目镜的一倍焦距以内，物体通过目镜成一个 的 像，观察者就能看清楚远处的物体，这就是望远镜的原理．
变式题一：
缩小
实
放大
虚
知识点七：显微镜、望远镜的构造及原理
某物理学习小组，选择如图甲所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)：
(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图甲中的哪两个凸透镜做实验?答：　　.　(选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图乙的E、F所示．比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越　　；
(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与?　 的关系”．
AC
小
透镜的材料
凸透镜成像规律可以通过画光路图去理解．在光路图中凸透镜用图甲表示，O点为光心，F为其焦点．图乙是运用经过凸透镜的两条特殊光线，所画物体AB 经凸透镜成的像A′B′的光路图．请参照图乙，在图丙中画出物体CD 经过凸透镜所成的像C′D′的光路图．
烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，若保持透镜位置不变，把烛焰与光屏的位置对调一下，则( )
A．光屏上仍能呈现出一个缩小的像
B．光屏上将能呈现出一个放大的像
C．光屏上不能呈现出像，但眼睛透过透镜能看到像
D．光屏上没有像，需调节光屏的位置像才能呈现
3．(2010．河北)下列有关凸透镜的说法不正确的是 ( )
A．凸透镜对光有会聚作用
B．凸透镜可以矫正近视眼的视力
C．凸透镜所成的虚像一定是放大的
D．凸透镜所成的实像可以是放大的，也可以是缩小
B
B
注意凸透镜成像规律，记住凸透镜的三条特殊光线，可以利用这三条特殊光线进行作图记忆凸透镜成像规律。同时也可以利用它进行分析成像变化。
