通电导线是不是也会受到磁场的作用力呢？
磁体周围存在什么？
通电直导体周围存在什么？
磁场
磁场
磁体间通过磁场相互作用
探究磁场对电流的作用
②保持磁场方向不变，改变电流方向
①如上图所示，闭合开关
金属棒ab运动，说明通电导体在磁场中受到力的作用。
通电导体运动方向发生改变，说明受力方向与电流方向有关。

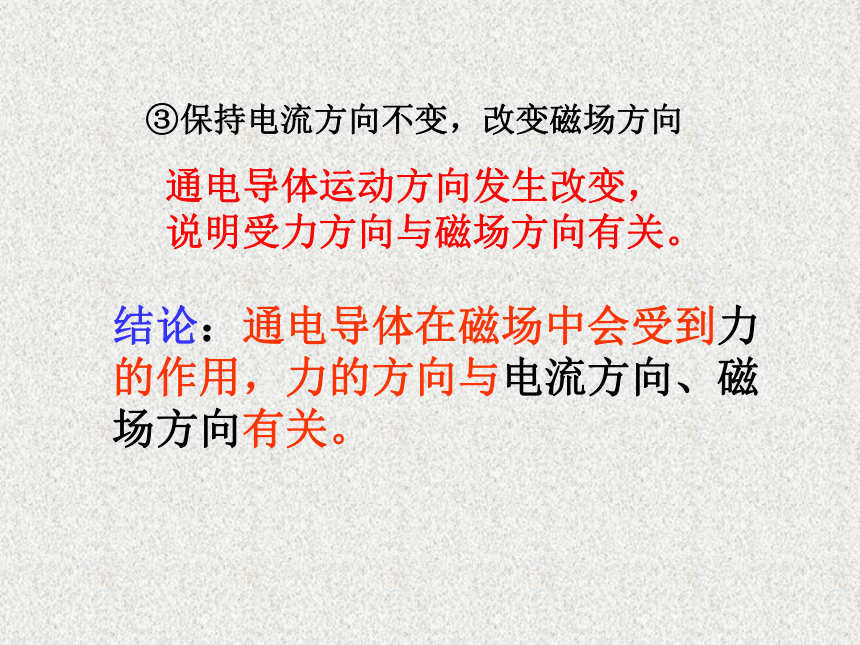

③保持电流方向不变，改变磁场方向
通电导体运动方向发生改变，说明受力方向与磁场方向有关。
结论：通电导体在磁场中会受到力的作用，力的方向与电流方向、磁场方向有关。
　　实验中的直导线运动一段距离就会离开磁场，很难持续地运动。将直导线换为通电线圈，那么线圈可以持续地转动吗？
磁场对通电线圈的作用
　　通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。
　　线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。
通电线圈最后静止在平衡位置。
想一想，怎样才能使线圈继续转动下去？
改变线圈的
受力方向
改变磁场方向
或改变导体中的电流方向
当线圈转到平衡位置时，为什么会停止转动？
当线圈转过平衡位置时，由于上边受到的力的方向向上和下边受到的力的方向向下，线圈的受力方向与线圈的运动方向相反，所以线圈受到的力将变成阻碍线圈运动的力，这时，线圈将逐渐停止转动。
换向器的作用
换向器由两个彼此绝缘的金属半圆环组成。通过换向器可以使线圈中电流每半周改变一次。
电刷作用：与半环接触，使
电源和线圈组成闭合电路。
两个
铜半环
电刷
换向器
每当线圈刚转过平衡位置,换向器就能自动改变线圈中电流的方向，受力方向总是相同，使线圈继续转动下去。
电动机的工作原理
通电线圈在磁场中受力而转动
能量转化：电能转化为机械能
应用
磁场对通电导体作用原理的应用十分广泛，如电磁式电流仪表和动圈式扬声器（喇叭），以及电动玩具和机器人等，都应用了这一原理。
扬声器结构示意图
随声音变化的电流通过
扬声线圈，线圈与纸盆
都随之振动，就会使扬
声器发声。
变化的电流在磁场中受
到的力是变化的，因此
扬声器发出的声音也会
变化。
生活中的电动机
直流电动机：电动玩具、录音机等
小型电器
交流电动机：电风扇、洗衣机等
家用电器
