人教版高二物理选修3-2 第四章电磁感应章末测试卷

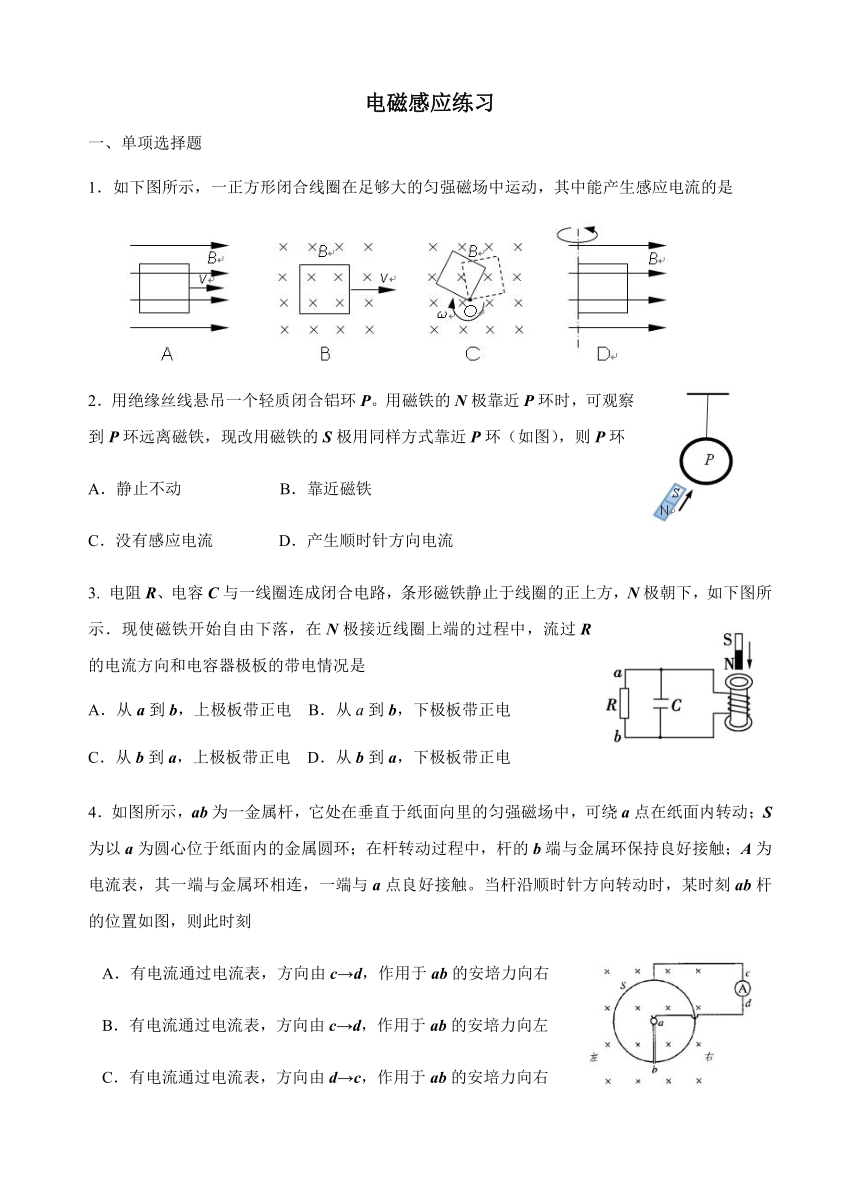

电磁感应练习
一、单项选择题
1．如下图所示，一正方形闭合线圈在足够大的匀强磁场中运动，其中能产生感应电流的是

2．用绝缘丝线悬吊一个轻质闭合铝环P。用磁铁的N极靠近P环时，可观察到P环远离磁铁，现改用磁铁的S极用同样方式靠近P环（如图），则P环
A．静止不动 B．靠近磁铁
C．没有感应电流 D．产生顺时针方向电流
3. 电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如下图所示．现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是
A．从a到b，上极板带正电 B．从a到b，下极板带正电
C．从b到a，上极板带正电 D．从b到a，下极板带正电
4．如图所示，ab为一金属杆，它处在垂直于纸面向里的匀强磁场中，可绕a点在纸面内转动；S为以a为圆心位于纸面内的金属圆环；在杆转动过程中，杆的b端与金属环保持良好接触；A为电流表，其一端与金属环相连，一端与a点良好接触。当杆沿顺时针方向转动时，某时刻ab杆的位置如图，则此时刻
A．有电流通过电流表，方向由c→d，作用于ab的安培力向右
B．有电流通过电流表，方向由c→d，作用于ab的安培力向左
C．有电流通过电流表，方向由d→c，作用于ab的安培力向右
D．无电流通过电流表，作用于ab的安培力为零

二、多项选择题：
5．矩形导线框abcd与长直导线MN放在同一水平面上，ab边与MN平行，导线MN中通入如图所示的电流方向，当MN中的电流增大时，下列说法正确的是??
A．导线框abcd中有顺时针方向的感应电流??
B．导线框abcd中有逆时针方向的感应电流??
C．导线框所受的安培力的合力向左? ?
D．导线框所受的安培力的合力向右
6．如图所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中不能使圆盘中产生感应电流的是
A．圆盘绕过圆心的竖直轴匀速转动
B．圆盘以某一水平直径为轴匀速转动
C．圆盘在磁场中向右匀速平移
D．匀强磁场均匀增加
7．如图所示，螺线管匝数n=1500匝，横截面积S=20cm2，螺线管导线电阻r=1Ω，电阻R=4Ω，磁感应强度B的B-t图象所示（以向右为正方向），下列说法不正确的是
A．电阻R的电流方向是从A到C
B．感应电流的大小保持不变
C．电阻R的电压为6V
D．C点的电势为4.8V

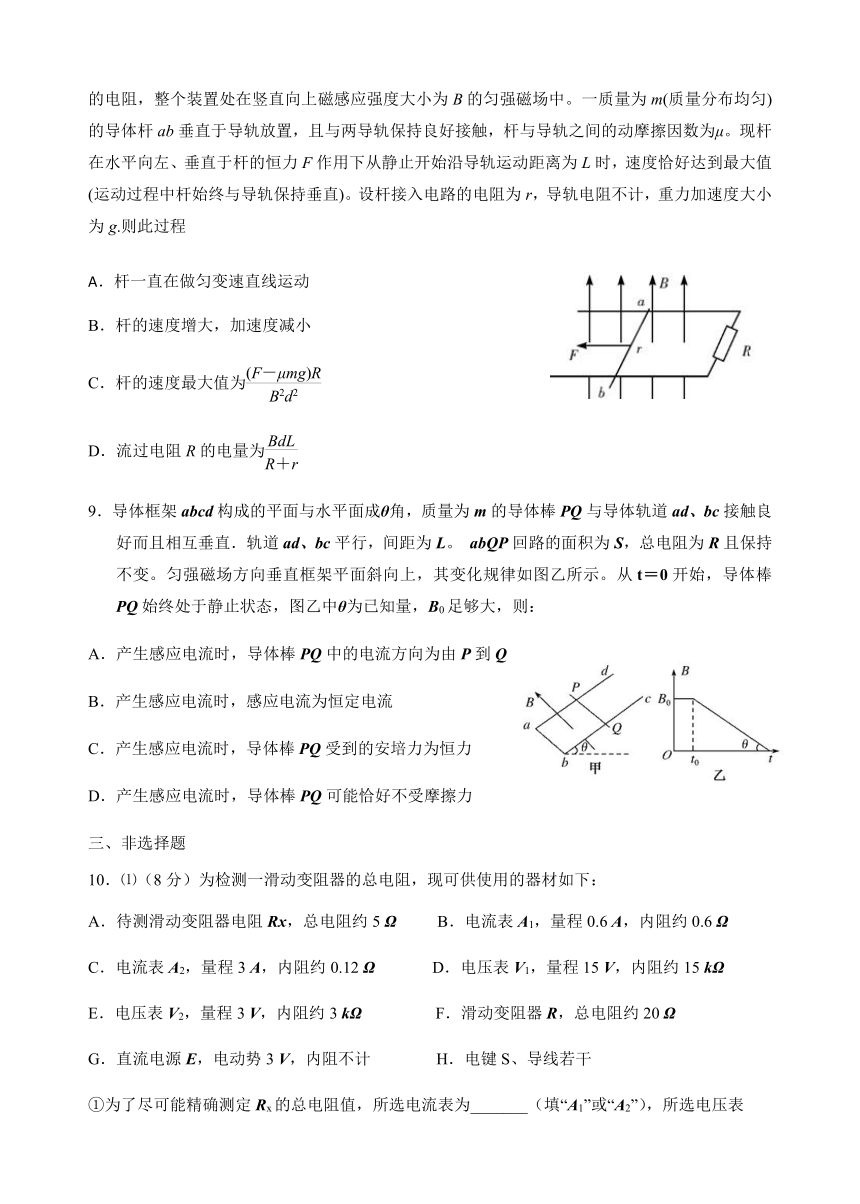

8．如下图所示，固定在同一水平面内的两根平行长直金属导轨的间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上磁感应强度大小为B的匀强磁场中。一质量为m(质量分布均匀)的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ。现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离为L时，速度恰好达到最大值(运动过程中杆始终与导轨保持垂直)。设杆接入电路的电阻为r，导轨电阻不计，重力加速度大小为g.则此过程
A．杆一直在做匀变速直线运动
B．杆的速度增大，加速度减小
C．杆的速度最大值为
D．流过电阻R的电量为
9．导体框架abcd构成的平面与水平面成θ角，质量为m的导体棒PQ与导体轨道ad、bc接触良好而且相互垂直．轨道ad、bc平行，间距为L。 abQP回路的面积为S，总电阻为R且保持不变。匀强磁场方向垂直框架平面斜向上，其变化规律如图乙所示。从t＝0开始，导体棒PQ始终处于静止状态，图乙中θ为已知量，B0足够大，则：
A．产生感应电流时，导体棒PQ中的电流方向为由P到Q
B．产生感应电流时，感应电流为恒定电流
C．产生感应电流时，导体棒PQ受到的安培力为恒力
D．产生感应电流时，导体棒PQ可能恰好不受摩擦力
三、非选择题
10．⑴（8分）为检测一滑动变阻器的总电阻，现可供使用的器材如下：
A．待测滑动变阻器电阻Rx，总电阻约5 Ω B．电流表A1，量程0.6 A，内阻约0.6 Ω
C．电流表A2，量程3 A，内阻约0.12 Ω D．电压表V1，量程15 V，内阻约15 kΩ
E．电压表V2，量程3 V，内阻约3 kΩ F．滑动变阻器R，总电阻约20 Ω
G．直流电源E，电动势3 V，内阻不计 H．电键S、导线若干
①为了尽可能精确测定Rx的总电阻值，所选电流表为_______（填“A1”或“A2”），所选电压表
为_________（填“V1”或“V2”）。
②请根据实验原理图甲，完成图乙未完成的实物连接，使其成为测量电路。
③如图丙所示是用螺旋测微器测量待测滑动变阻器所采用的电阻丝的直径，则该电阻丝的直径
为 mm








⑵（10分）某实验小组利用如图1所示的电路做“测量电池的电动势和内电阻”的实验。










①请你根据电路图，在图2所示的实物图上连线。
②该小组利用测量出来的几组电压和电流值画出了U-I图线如图3。
根据图线求出电源的电动势E=________V，内电阻r=________Ω。
③另一实验小组也做了“测量电池的电动势和内电阻”的实验，他们在实验室找到以下器材：
A．一节待测的干电池
B．电流表A1（满偏电流3mA，内阻RA1=10Ω） C．电流表A2（0～0.6A，内阻RA2=0.1Ω）
D．滑动变阻器R1（0～20Ω，10A） E．定值电阻R0（1190Ω）
F．开关和导线若干
某同学发现上述器材中虽然没有电压表，但提供了两块电流表，于是他设计了如图4所示的电路，并进行实验。该同学测出几组电流表A1、A2的数据I1、I2，利用测出的数据画出I1-I2图像，则由图像可得被测干电池的电动势E=________V，内电阻r=________Ω。









11．（18分）如图所示，匀强磁场竖直向上穿过水平放置的金属框架，框架宽为L，右端接有电阻R，磁感应强度为B，一根质量为m、电阻不计的金属棒以v0的初速度沿框架向左运动，棒与框架的动摩擦因数为μ，测得棒在整个运动过程中，通过任一截面的电量为q，求：
(1)棒能运动的距离；
(2)R上产生的热量．

12．（18分）如图所示，间距为L的光滑M、N金属轨道水平放置，ab是电阻为R0的金属棒，此棒可紧贴平行导轨滑动．导轨右侧连接一水平放置的平行板电容器，板间距为d，板长也为L，导轨左侧接阻值为R的定值电阻，其它电阻忽略不计．轨道处的磁场方向垂直轨道平面向下，电容器处的磁场垂直纸面向里，磁感应强度均为B。当ab以速度v0向右匀速运动时，一带电量大小为q的粒子以某一速度从紧贴A板左侧平行于A板进入电容器内，恰好做匀速圆周运动，并从C板右侧边缘离开．试求：
（1）AC两板间的电压U；
（2）带电粒子的质量m；
（3）带电粒子的速度大小v．



电磁感应练习参考答案
一、单项选择题 二、多项选择题
1 2 3 4 5 6 7 8 9
D D D A BD AC AC BD BD
三、非选择题
10．(1) (2) ① A1 （2分） V2 （2分）
②如图（2分）
③ 1.205 （2分）（在1.203～1.207范围内均正确）
（2）①如图（2分）
② U0 （2分） （2分）
③ 1.5 （2分） 0.6 （2分）

11．（18分）
解：(1)设在整个过程中，棒运动的距离为s，
磁通量的变化量ΔΦ＝BLs（3分）
通过棒的任一截面的电量q＝IΔt＝（4分）
解得s＝（4分）
(2)金属棒的动能的一部分克服摩擦力做功，一部分转化为电能，电能又转化为热能Q，
即有（3分）
解得（4分）

12．（18分）
解：（1）棒ab向右运动时产生的电动势为： （2分）
AC间的电压即为电阻R的分压，
由分压关系可得：
（或：，）（2分）
解得： （2分）
（2）带电粒子做匀速圆周运动，
则重力与电场力平衡有： （2分）
解得： （2分）
（3）粒子做匀速圆周运动，
由牛顿第二定律可得： （3分）
粒子运动轨迹如图所示，
由几何关系可得： （3分）
解得： （2分）


乙

丙
