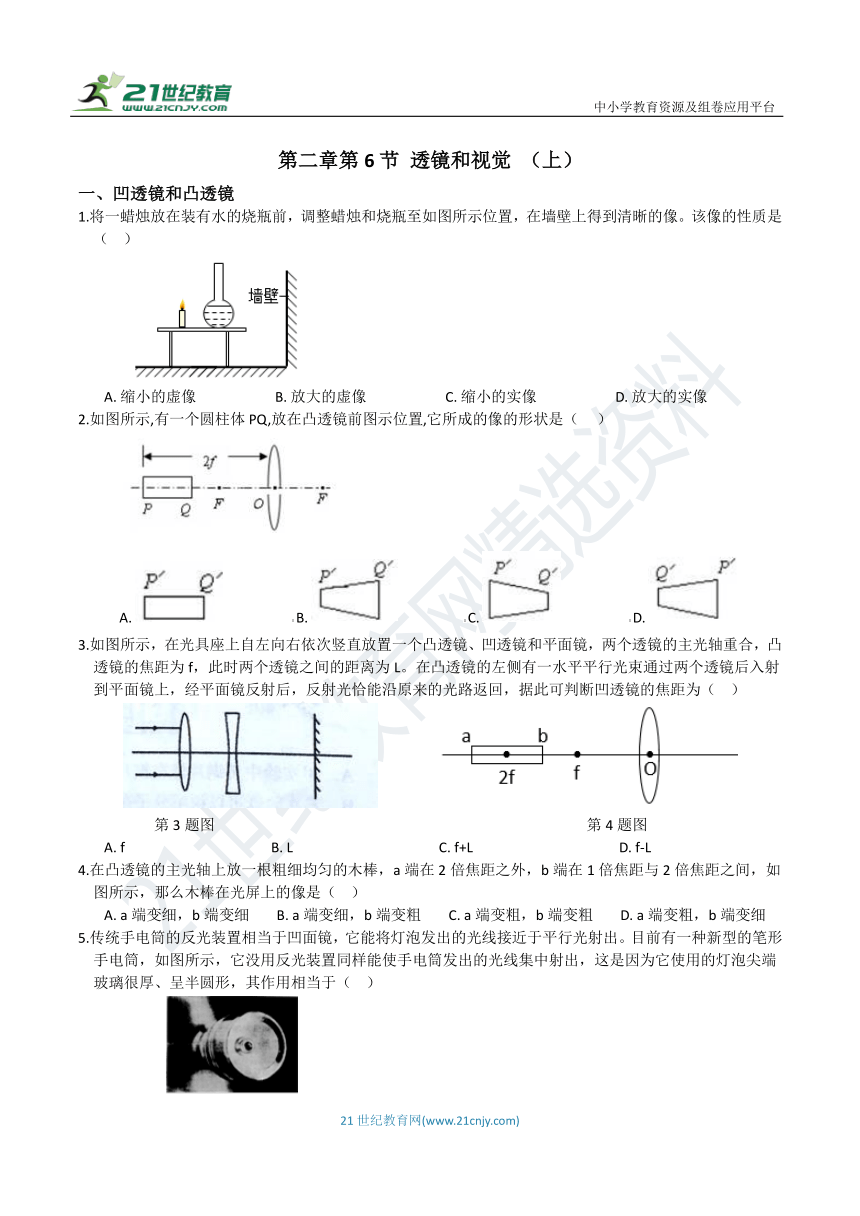

第二章第6节 透镜和视觉 （上）
一、凹透镜和凸透镜
1.将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是（?? ）

A.?缩小的虚像???????????????????????B.?放大的虚像???????????????????????C.?缩小的实像???????????????????????D.?放大的实像
2.如图所示,有一个圆柱体PQ,放在凸透镜前图示位置,它所成的像的形状是（? ??）

A.????????????????????B.????????????????????C.????????????????????D.?
3.如图所示，在光具座上自左向右依次竖直放置一个凸透镜、凹透镜和平面镜，两个透镜的主光轴重合，凸透镜的焦距为f，此时两个透镜之间的距离为L。在凸透镜的左侧有一水平平行光束通过两个透镜后入射到平面镜上，经平面镜反射后，反射光恰能沿原来的光路返回，据此可判断凹透镜的焦距为（?? ）

第3题图 第4题图
A.?f??????????????????????????????????????????B.?L??????????????????????????????????????????C.?f+L??????????????????????????????????????????D.?f-L
4.在凸透镜的主光轴上放一根粗细均匀的木棒，a端在2倍焦距之外，b端在1倍焦距与2倍焦距之间，如图所示，那么木棒在光屏上的像是（?? ）
A.?a端变细，b端变细????????B.?a端变细，b端变粗????????C.?a端变粗，b端变粗????????D.?a端变粗，b端变细

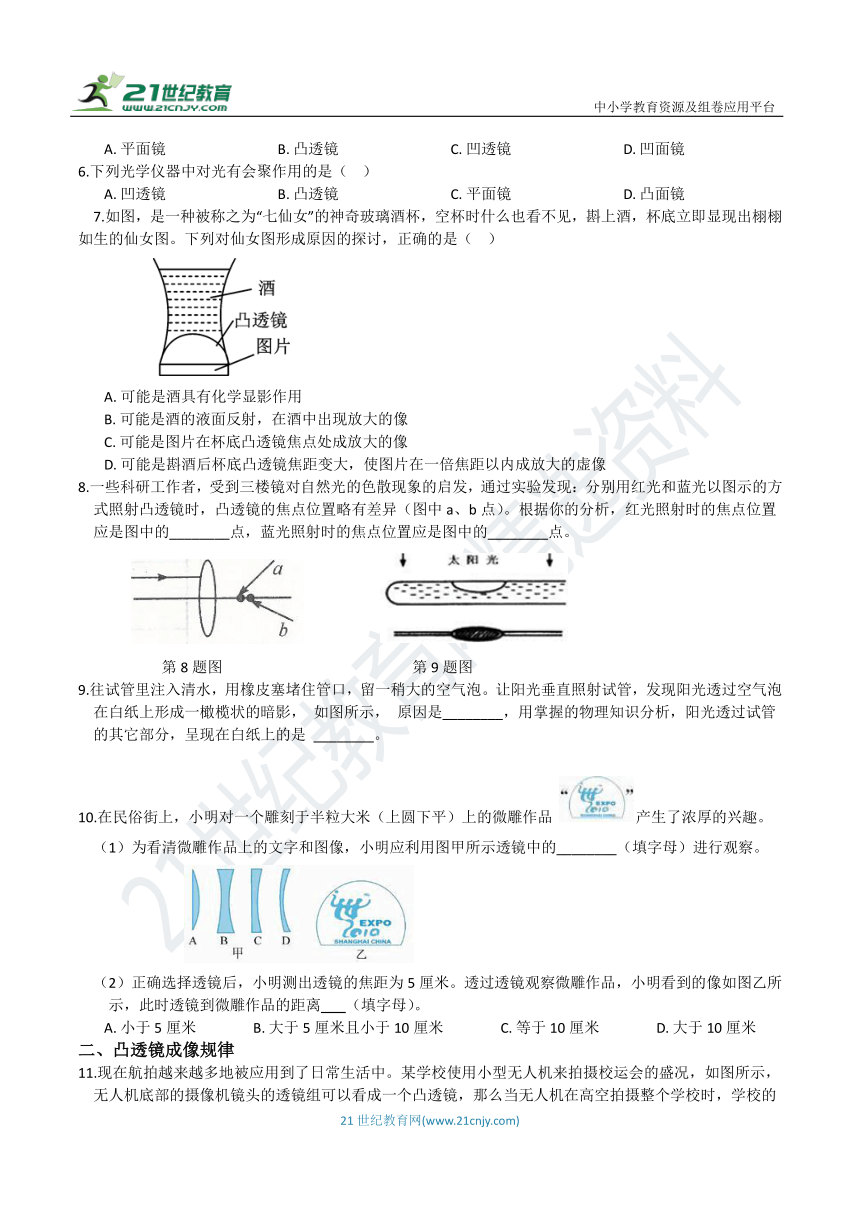

5.传统手电筒的反光装置相当于凹面镜，它能将灯泡发出的光线接近于平行光射出。目前有一种新型的笔形手电筒，如图所示，它没用反光装置同样能使手电筒发出的光线集中射出，这是因为它使用的灯泡尖端玻璃很厚、呈半圆形，其作用相当于（?? ）

A.?平面镜????????????????????????????????B.?凸透镜????????????????????????????????C.?凹透镜????????????????????????????????D.?凹面镜
6.下列光学仪器中对光有会聚作用的是（?? ）
A.?凹透镜????????????????????????????????B.?凸透镜????????????????????????????????C.?平面镜????????????????????????????????D.?凸面镜
7.如图，是一种被称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图。下列对仙女图形成原因的探讨，正确的是（?? ）

A.?可能是酒具有化学显影作用
B.?可能是酒的液面反射，在酒中出现放大的像
C.?可能是图片在杯底凸透镜焦点处成放大的像
D.?可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内成放大的虚像
8.一些科研工作者，受到三楼镜对自然光的色散现象的启发，通过实验发现：分别用红光和蓝光以图示的方式照射凸透镜时，凸透镜的焦点位置略有差异（图中a、b点）。根据你的分析，红光照射时的焦点位置应是图中的________点，蓝光照射时的焦点位置应是图中的________点。

第8题图 第9题图
9.往试管里注入清水，用橡皮塞堵住管口，留一稍大的空气泡。让阳光垂直照射试管，发现阳光透过空气泡在白纸上形成一橄榄状的暗影， 如图所示， 原因是________，用掌握的物理知识分析，阳光透过试管的其它部分，呈现在白纸上的是 ________。

10.在民俗街上，小明对一个雕刻于半粒大米（上圆下平）上的微雕作品 产生了浓厚的兴趣。
（1）为看清微雕作品上的文字和图像，小明应利用图甲所示透镜中的________（填字母）进行观察。
（2）正确选择透镜后，小明测出透镜的焦距为5厘米。透过透镜观察微雕作品，小明看到的像如图乙所示，此时透镜到微雕作品的距离 ?????（填字母）。
A.?小于5厘米????????????????B.?大于5厘米且小于10厘米????????????????C.?等于10厘米????????????????D.?大于10厘米
二、凸透镜成像规律

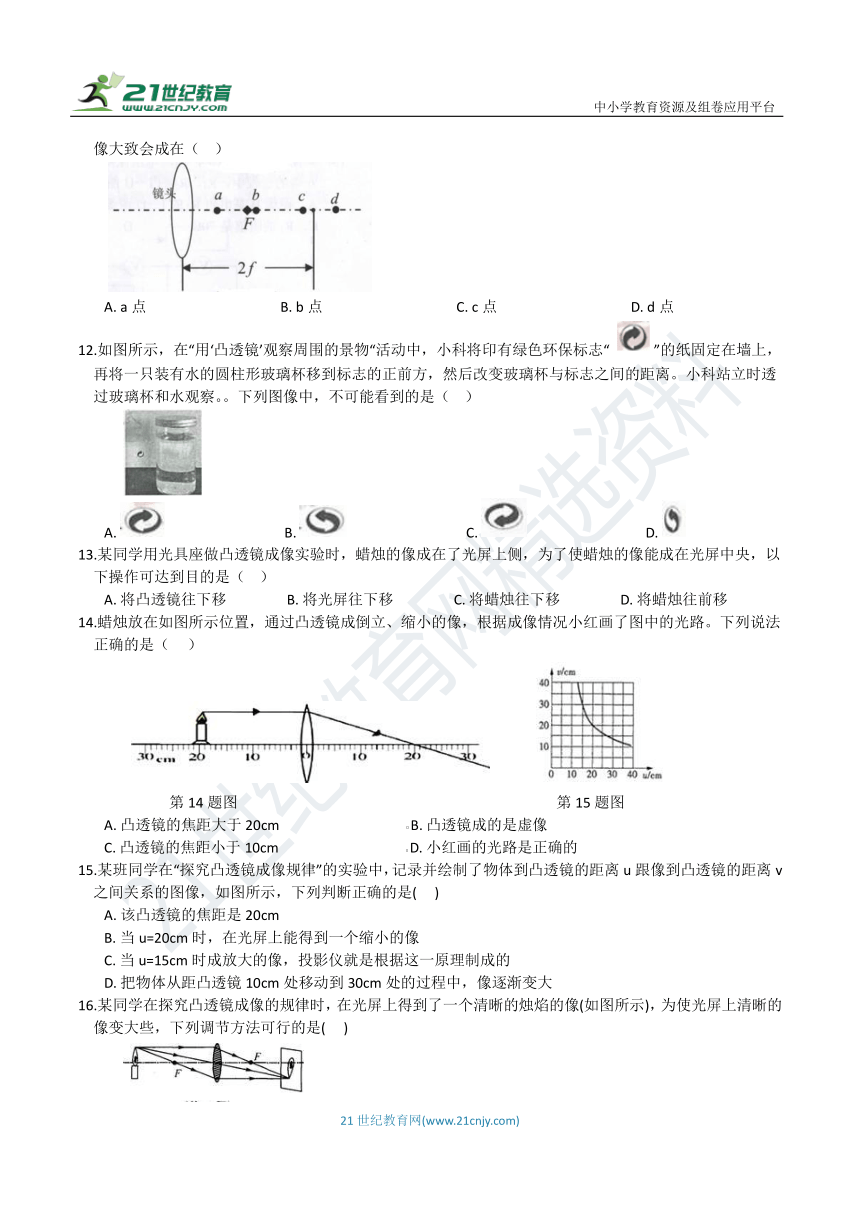

11.现在航拍越来越多地被应用到了日常生活中。某学校使用小型无人机来拍摄校运会的盛况，如图所示，无人机底部的摄像机镜头的透镜组可以看成一个凸透镜，那么当无人机在高空拍摄整个学校时，学校的 像大致会成在（?? ）

A.?a点???????????????????????????????????????B.?b点???????????????????????????????????????C.?c点???????????????????????????????????????D.?d点
12.如图所示，在“用‘凸透镜’观察周围的景物“活动中，小科将印有绿色环保标志“ ”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变玻璃杯与标志之间的距离。小科站立时透过玻璃杯和水观察。。下列图像中，不可能看到的是（?? ）

A.???????????????????????????????????B.???????????????????????????????????C.???????????????????????????????????D.?
13.某同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的是（?? ）
A.?将凸透镜往下移?????????????????B.?将光屏往下移?????????????????C.?将蜡烛往下移?????????????????D.?将蜡烛往前移
14.蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，根据成像情况小红画了图中的光路。下列说法正确的是（??? ）

第14题图 第15题图
A.?凸透镜的焦距大于20cm?????????????????????????????????????B.?凸透镜成的是虚像
C.?凸透镜的焦距小于10cm?????????????????????????????????????D.?小红画的光路是正确的
15.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是(??? )
A.?该凸透镜的焦距是20cm
B.?当u=20cm时，在光屏上能得到一个缩小的像
C.?当u=15cm时成放大的像，投影仪就是根据这一原理制成的
D.?把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变大
16.某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是(??? )

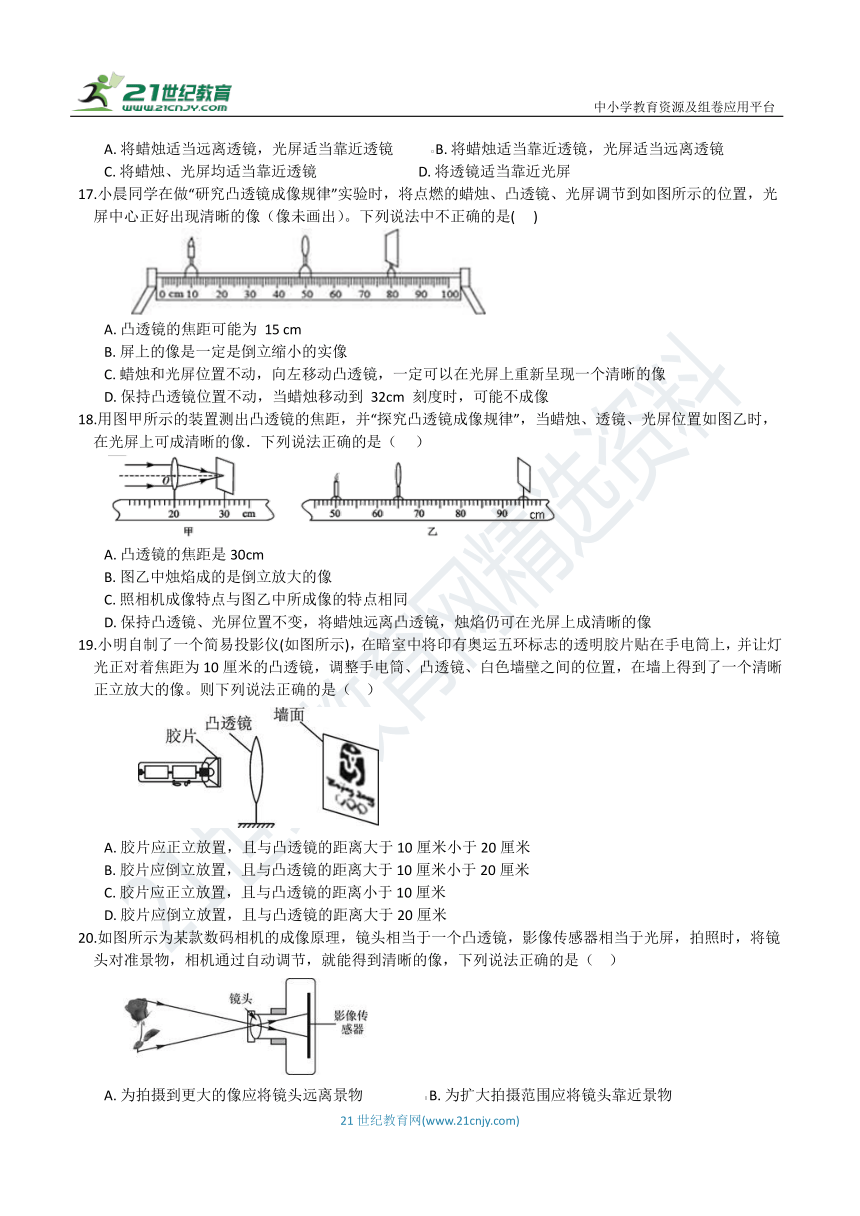

A.?将蜡烛适当远离透镜，光屏适当靠近透镜???????????B.?将蜡烛适当靠近透镜，光屏适当远离透镜
C.?将蜡烛、光屏均适当靠近透镜?????????????????????????????D.?将透镜适当靠近光屏
17.小晨同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像（像未画出）。下列说法中不正确的是(??? )

A.?凸透镜的焦距可能为 15 cm
B.?屏上的像是一定是倒立缩小的实像
C.?蜡烛和光屏位置不动，向左移动凸透镜，一定可以在光屏上重新呈现一个清晰的像
D.?保持凸透镜位置不动，当蜡烛移动到 32cm 刻度时，可能不成像
18.用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（??? ）

A.?凸透镜的焦距是30cm
B.?图乙中烛焰成的是倒立放大的像
C.?照相机成像特点与图乙中所成像的特点相同
D.?保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像
19.小明自制了一个简易投影仪(如图所示)，在暗室中将印有奥运五环标志的透明胶片贴在手电筒上，并让灯光正对着焦距为10厘米的凸透镜，调整手电筒、凸透镜、白色墙壁之间的位置，在墙上得到了一个清晰正立放大的像。则下列说法正确的是（?? ）

A.?胶片应正立放置，且与凸透镜的距离大于10厘米小于20厘米
B.?胶片应倒立放置，且与凸透镜的距离大于10厘米小于20厘米
C.?胶片应正立放置，且与凸透镜的距离小于10厘米
D.?胶片应倒立放置，且与凸透镜的距离大于20厘米
20.如图所示为某款数码相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏，拍照时，将镜头对准景物，相机通过自动调节，就能得到清晰的像，下列说法正确的是（?? ）

A.?为拍摄到更大的像应将镜头远离景物??????????????????B.?为扩大拍摄范围应将镜头靠近景物
C.?影像传感器上成的是正立的实像?????????????????????????D.?景物在二倍焦距以外才能成缩小的像
21.小明用如图所示实验装置来探究凸透镜的成像规律，他依次把蜡烛、凸透镜、光屏放在光具座上如图所示的位置，并调整好三者的中心在同一高度。

（1）小明点燃蜡烛后，无论怎样移动光屏，光屏上都没出现烛焰的像。但A在放光屏一侧通过凸透镜可以看到烛焰的像。此凸透镜的焦距________（选填“大于”、“等于”或“小于”）15厘米。
（2）小明将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向远离凸透镜的方向移动一定距离后，在光屏上看到烛焰清晰的像，此时像的性质是倒立、________（选填“放大”、“等大”或“缩小”）的实像。在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向________（选填“靠近”或“远离”）光屏的方向移动，在光屏上可以再次看到烛焰清晰的像。
22.小金在实验室利用光具座研究凸透镜成像的规律。当小金将三个元件移动到图示位置时，光屏上出现了清晰的像，请你根据此现象回答下列问题：
?
光屏上像的性质为________，并推算出焦距为________?厘米。
23.如图是“模拟眼球成像的实验”操作示意图，请观察思考后回答问题：

（1）模拟实验中，中间的凸透镜相当于眼球结构中的________；
（2）在实验中，此时物体的像正好成在光屏中央，如果想要像呈现在光屏的后面，则需要在蜡烛和透镜中间加入一枚________；填（“近视镜”或“远视镜”）
（3）在实验中，保持光屏的位置不变，如果换下曲度较小（即焦距较大）的凸透镜，仍然要在光屏上成清晰的像，那么蜡烛应向移动________（填“左”或“右”）。
24.小科用自制的水透镜来研究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大：

（1）如图1所示，一束光平行于主光轴射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为________cm；
（2）该同学移动蜡烛、水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，若仅将蜡烛与光屏位置对调，则在光屏上________（选填“能”或“不能”）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示），当从水透镜中抽出适量的水后，他发现烛焰的像依然清晰，由此判断该同学戴的是________（选填“近视”或“远视”）眼镜。
25.在探究“凸透镜成像规律”的实验中：

（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=________厘米。
（2）如图乙，光屏上呈现清晰的像，此像的性质是________的实像。若保持蜡烛和光屏位置不变，移动透镜至________厘米刻度线处，光屏上能再次呈现清晰的像。
（3）由于蜡烛变短，像成在了光屏的上方，要使像重新成在光屏的中心，把凸透镜往________调，调好后，烛焰中心在凸透镜主光轴的________方；
（4）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中________处能观察到烛焰的像。
（5）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像。则该眼镜是________眼镜（近视／远视）。
26.小军和小民班的同学在老师的指导下，用图甲所示的装置“探究凸透镜成像的规律”。

（1）实验开始前，首先在光具座上依次安装发光体、凸透镜和光屏并进行调节，使它们的中心在同一高度 ，其目的为了________?。
（2）小军和小民商议，先用眼睛来观察一下凸透镜成像的各种情况．于是，他们先把凸透镜固定在光具座上0cm处，小军负责将蜡烛从透镜一侧50cm处逐渐向透镜靠近，小民从另一侧透过透镜观察烛焰，并按照观察到的像的大小进行编号，然后整理记录观察到的几个像的情况如图乙所示．小军想知道观察到的各个像的先后顺序，小民有些已记不清楚．请你帮他排列出来：________?。
（3）在图甲所示的实验中，已经在光屏上呈清晰的像，现保持光屏和凸透镜的位置不变，将蜡烛向右移动一小段距离，为在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________透镜（选填“凸”或“凹”）。
（4）在图甲中的光屏上已经呈清晰像的情况下，若用不透明的纸板挡住凸透镜的上半部分，则对光屏上的像会造成什么影响?? ????（选填）。
A.像变成原来的一半大小，但变亮 B.像的大小、亮度均不变
C.像变成原来的一半，但变暗 D.像大小不变，但变暗
三、放大镜和照相机
27.一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做起了实验。他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大虚像。接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵。关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是（?? ）

A.?小亮向靠近花的方向移动放大镜，看到的是花正立缩小虚像，像的位置在放大镜与花之间
B.?小亮向靠近花的方向移动放大镜，看到的是花倒立缩小实像，像的位置在放大镜与眼之间
C.?小亮向远离花的方向移动放大镜，看到的是花正立缩小虚像，像的位置在放大镜与花之间
D.?小亮向远离花的方向移动放大镜，看到的是花倒立缩小实像, 像的位置在放大镜与眼之间
28.如图所示，小丽和小明相距2m，通过同一块焦距为15cm的凸透镜观看对方，小明刚好通过透镜能看到小丽眼睛正立的像，则下列说法中不正确的是（▲）

A.?此时小丽的眼睛在凸透镜的一倍焦距以内
B.?若图片中小丽的手将透镜水平向右移动一定距离，小明看到正立的像有可能变大
C.?小丽从透镜中看不到小明的像
D.?小丽从透镜中看到小明倒立缩小的像
29.如图所示，能正确表示照相机成像原理的是（?? ）
A.??????????????????B.??????????????????C.??????????????????D.?
30.如图所示，手握放大镜，隔着放大镜看物体，则看到的(?? )

A.?只能是正立放大的像???????????????????????????????????????????B.?只能是倒立缩小的像
C.?只能是倒立放大的像???????????????????????????????????????????D.?前三种像都可以看到
31.在“探究凸透镜成像规律”实验中，小明同学用凸透镜观看“物理世界”四个字，观察到了图示的实验现象，下列光学仪器工作原理与该现象所反映的物理规律相同的是（?? ）

A.?放大镜????????????????????????????????B.?照相机????????????????????????????????C.?投影仪????????????????????????????????D.?平面镜
32.如图是小明在北京游玩时拍的天安门，由甲图到乙图的过程中，照相机的镜头与景物的距离要________（选填“变大”、“变小”或“不变”），同时调节调焦环，将镜头与底片间的距离调________?些（选填“近”或“远”）。
甲 乙


答案解析部分
一、凹透镜和凸透镜
1.【答案】 D 2.【答案】 B 3.【答案】 D 4.【答案】 B 5.【答案】 B
6.【答案】 B 7.【答案】 D 8.【答案】 b；a
9.【答案】 气泡与周围的水组成凹透镜，凹透镜对光起发散作用；一条与试管平行的亮线
10.【答案】（1）A（2）A
二、凸透镜成像规律
11.【答案】 B 12.【答案】 C 13.【答案】 A 14.【答案】 C 15.【答案】 C 16.【答案】 B 17.【答案】 A 18.【答案】 B
19.【答案】 B 20.【答案】 D
21.【答案】 （1）大于（2）放大；靠近
22.【答案】 倒立、等大、实像；20
23.【答案】 （1）晶状体（2）近视镜（3）右
24.【答案】 （1）8.0（2）能（3）远视
25.【答案】 （1）10.0（2）放大、倒立；40（3）下；下（4）B（5）远视
26.【答案】 （1）像在光屏中央（2）1、2、3、5、6、4（3）凸（4）D
三、放大镜和照相机
27.【答案】 D 28.【答案】 D 29.【答案】 A 30.【答案】 D 31.【答案】 C
32.【答案】 变小；远
