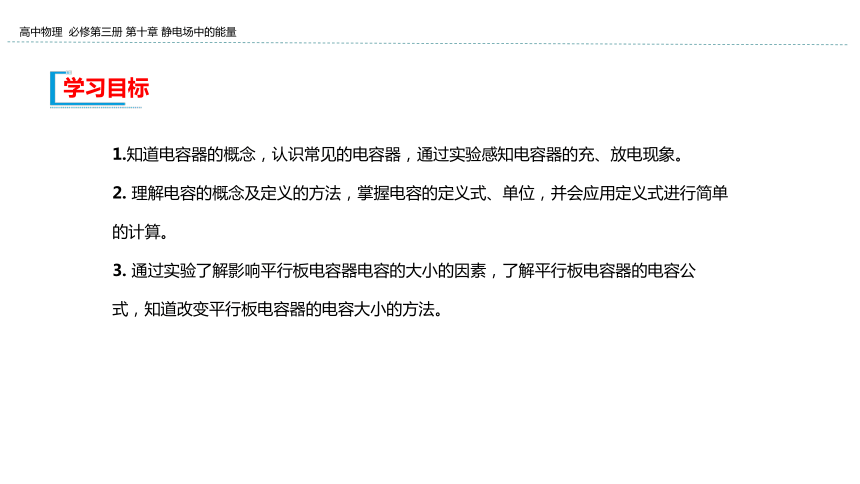

课件29张PPT。第4节 电容器的电容1.知道电容器的概念,认识常见的电容器,通过实验感知电容器的充、放电现象。
2. 理解电容的概念及定义的方法,掌握电容的定义式、单位,并会应用定义式进行简单
的计算。
3. 通过实验了解影响平行板电容器电容的大小的因素,了解平行板电容器的电容公

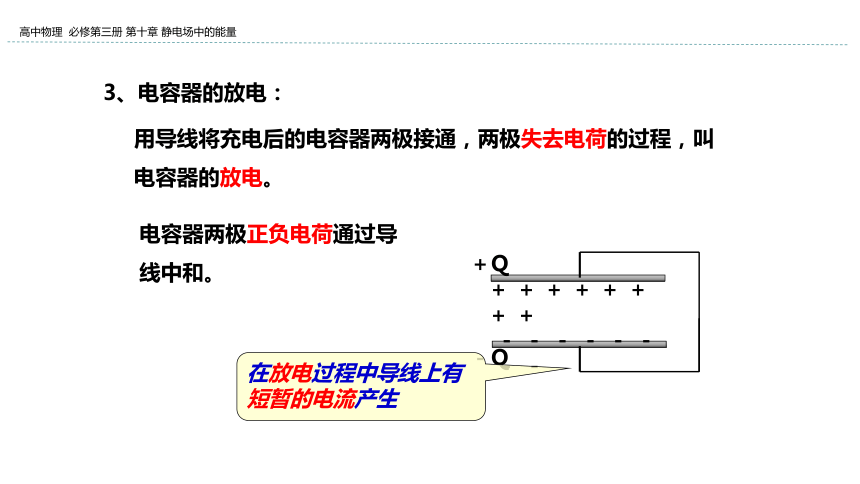

式,知道改变平行板电容器的电容大小的方法。学习目标1、定义: 任何两个彼此绝缘又相距很近的导体,组成一个电容器。 一、电容器平行板电容器电介质电容器的极板电容器的极板2、电容器的充电: 将电容器两个极板带上电荷的过程,叫电容器的充电。 正极板负极板两板分别带等量异种电荷,每个极板带电量的绝对值叫电容器的带电量E有短暂的电流两极间有电压3、电容器的放电: 用导线将充电后的电容器两极接通,两极失去电荷的过程,叫电容器的放电。 在放电过程中导线上有短暂的电流产生电容器两极正负电荷通过导线中和。 1、电容器带电的特点: 充电后的电容器两极间的电压,叫电容器的电压。 二、电容器的电容 电容器的带电量Q越多,电压U越高。 Q=0.01C,U=100V Q=0.02C,U=200V Q=0.03C,U=300V ………… Q与U成正比
Q/U是定值两极间有电压U2、电容的定义:电容器所带电量Q与电容器两极间的电压U的比值,叫电容器的电容。 U容纳电荷的本领,

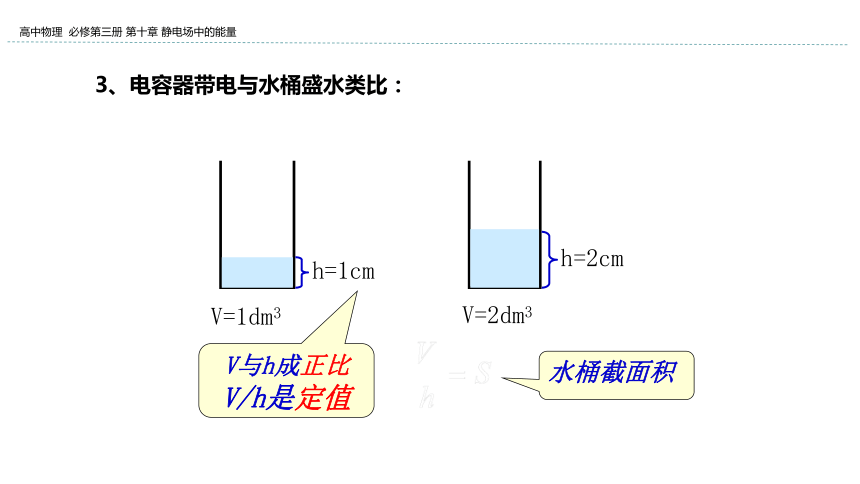

与水桶截面积S类比3、电容器带电与水桶盛水类比: h=1cmV=1dm3h=2cmV=2dm3V与h成正比
V/h是定值水桶截面积h=1cmV=1dm3h=1cmV=4dm3水桶V/h=S越大,容纳水的本领越强S与V 、 h无关3、电容器带电与水桶盛水类比: 4、电容的单位:法拉: F还有:微法(μF)、皮法(pF) 1F=1C/V 如果一个电容器带1C电量时,两极间电压是1V,这个电容器的电容就是1F 1、电容与两板正对面积S的关系:三、平行板电容器的电容静电计2、电容与板间距离d的关系:3、电容与电介质的关系:4、平行板电容器的电容公式:两板间距离两板正对面积介电常数
真空εr=1静电力常量1、固定电容器:四、常用电容器(1)聚苯乙烯电容器: 以聚苯乙烯薄膜为电介质,用两层铝箔为极板。符号:1、固定电容器:(2)电解电容器: 用铝箔做一个极板,以铝箔上很薄的一层氧化膜为电介质,用浸过电解液的纸做另一个极板。符号:2、可变电容器: 两极由两组铝片组成,固定的一组铝片叫做定片,可以转动的一组铝片叫做动片;空气为电介质。 转动动片,使两组铝片的正对面积发生变化,电容相应变化。符号:3、击穿电压和额定电压: 加在电容器两极板上的电压不能超过某一个限度,超过这个限度,电介质将被击穿,这个电压称为击穿电压。电容器正常工作时两极板上的最大电压,称为额定电压。额定电压比击穿电压低外壳上标的电压是额定电压?常考题型?D?题2[多选]如图所示的各图描述的是对给定的电容器充电时其电荷量Q、电势差U、电容C之间相互关系的图像,其中正确的是(  )CD题3[2019·天津静海第一中学期中]传感器指的是能将感受到的物理量(如力、热、光、声等)转换成便于测量量(一般是电学量)的一种元件,在自动控制中有相当广泛的应用,如图所示的装置是一种测定液面高度的电容式传感器,从电容C大小的变化情况就能反映出液面高度h的高低情况,则下列说法正确的是(  )
A.C增大表示h增大 B.C增大表示h减小
C.金属芯线与电介质构成一个电容器 D.图中液体可以不是导电液体?A题组二 平行板电容器的动态分析题4[多选]一平行板电容器充电后与电源断开,负极板接地,在两极板间有一正电荷(电荷量很小)固定在P点,如图所示,以E表示两极板间的电场强度,U表示电容器的电压,Ep表示正电荷在P点的电势能,若保持负极板不动,将正极板移到图中虚线所示的位置,则(  )
A.U变小,E不变 B.E变大,Ep变大
C.U变小,Ep不变 D.U不变,Ep不变AC?题5[2016·全国Ⅰ卷]一平行板电容器两极板之间充满云母介质,接在恒压直流电源上。若将云母介质移出,则电容器(  )
A.极板上的电荷量变大,极板间电场强度变大
B.极板上的电荷量变小,极板间电场强度变大
C.极板上的电荷量变大,极板间电场强度不变
D.极板上的电荷量变小,极板间电场强度不变D题6[2019·广东佛山一中高二期末][多选]用控制变量法可以研究影响平行板电容器电容的因素(如图)。设两极板正对面积为S,极板间的距离为d,静电计指针偏角为θ。实验中,极板所带电荷量不变,若(  )
A.保持S不变,增大d,则θ变小
B.保持d不变,减小S,则θ变大
C.保持S不变,增大d,则θ变大
D.保持d不变,减小S,则θ不变?BC题组三 电容器中带电粒子的平衡与运动问题题7如图所示,平行板电容器与直流电源连接,下极板接地。一带电油滴位于电容器中的P点且恰好处于平衡状态。现将平行板电容器的上极板竖直向上移动一小段距离,则(  )
A.带电油滴将沿竖直方向向上运动
B. P点的电势将降低
C.带电油滴的电势能将减少
D.若电容器的电容减小,则极板带的电荷量将增大?BBCD谢谢!
