第十六章 电流做功与电功率









1、
概念 实质 用电器工作的过程就是利用 用做功,将电能转化为 的过程。
电流做了多少功,就要消耗 电能。
影响因素 电流所做的功与 、 和 成正比。
公式 W= 推导公式:

单位 国际单位:
常用单位:
1kW?h = J

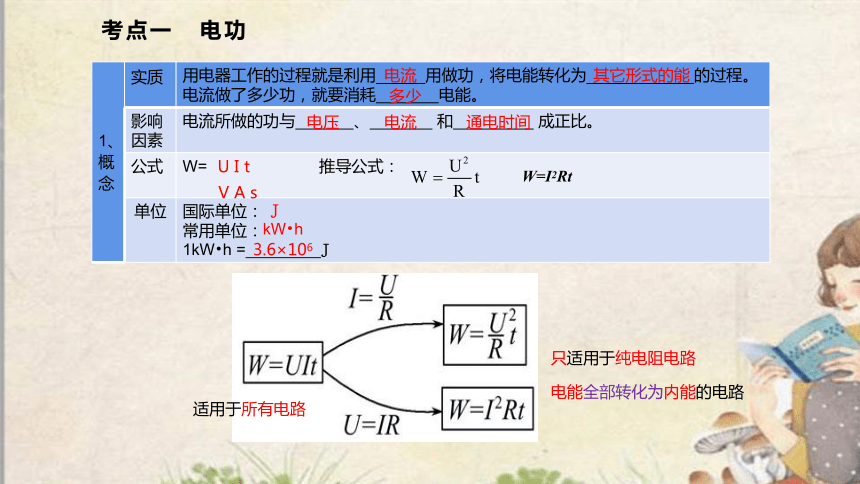

考点一 电功
3.6×106
U I t
其它形式的能
多少
电流
电压
电流
通电时间
W=I2Rt
kW?h
J
适用于所有电路
只适用于纯电阻电路
电能全部转化为内能的电路
V A s
“220V”:电能表额定电压为220V 。
“30(100)A”:
正常工作时允许通过的最大电流为30A,
短时间内允许通过的最大电流为100A。
“50 Hz”:电能表在频率为50 Hz的交流电路中使用。
“120r/kw·h”:每消耗1kw·h的电能,电能表的转盘转过120转。
3月底读数:
4月底读数:
1061.2
1161.2kW?h
4月份用电?

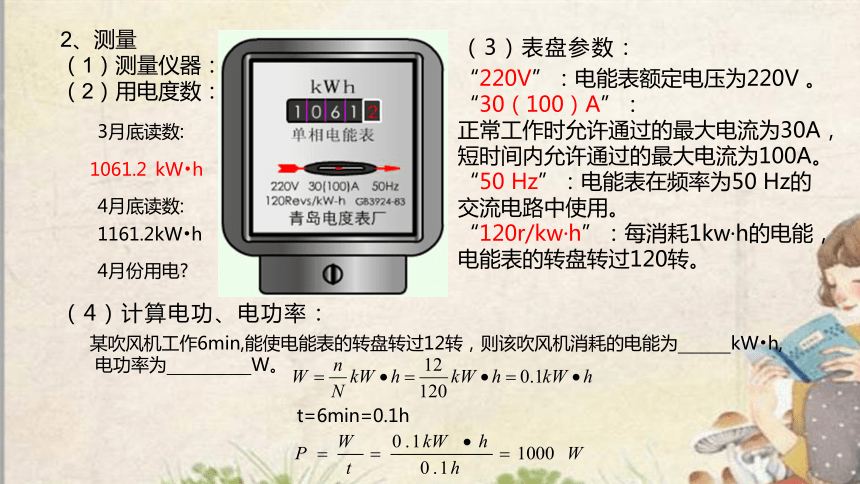

(3)表盘参数:
2、测量
(1)测量仪器:
(2)用电度数:
(4)计算电功、电功率:
某吹风机工作6min,能使电能表的转盘转过12转,则该吹风机消耗的电能为 kW?h,
电功率为 W。
t=6min=0.1h
kW?h

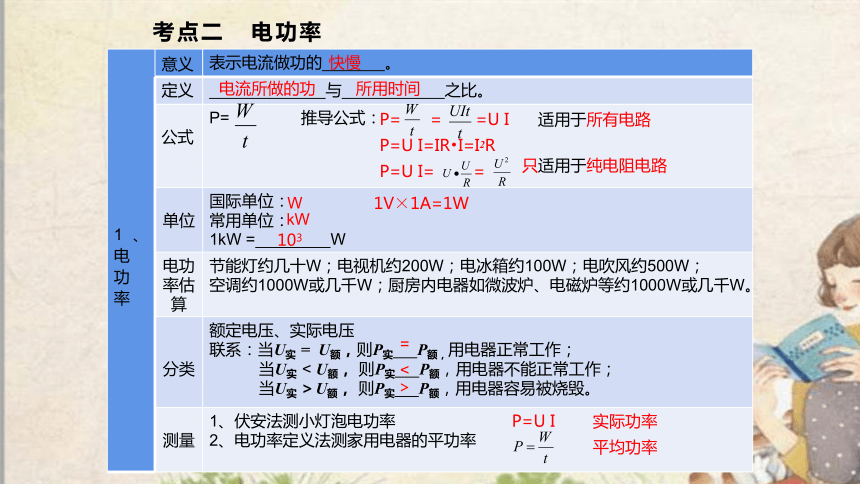

考点二 电功率
1、电

率 意义 表示电流做功的 。
定义 与 之比。
公式 P= 推导公式:


单位 国际单位:
常用单位:
1kW = W
电功率估算 节能灯约几十W;电视机约200W;电冰箱约100W;电吹风约500W;
空调约1000W或几千W;厨房内电器如微波炉、电磁炉等约1000W或几千W。
分类 额定电压、实际电压
联系:当U实 = U额,则P实 P额,用电器正常工作;
当U实 < U额, 则P实 P额,用电器不能正常工作;
当U实 >U额, 则P实 P额,用电器容易被烧毁。
测量 1、伏安法测小灯泡电功率
2、电功率定义法测家用电器的平功率
电流所做的功
所用时间
P= = =U I
P=U I=IR?I=I2R
P=U I= =
快慢
103
kW
W
1V×1A=1W
<
=

P=U I
实际功率
平均功率
只适用于纯电阻电路
适用于所有电路

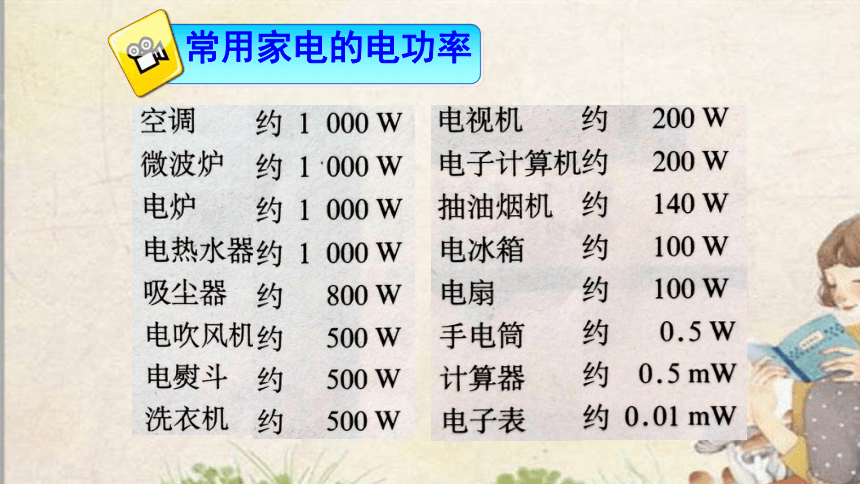

常用家电的电功率

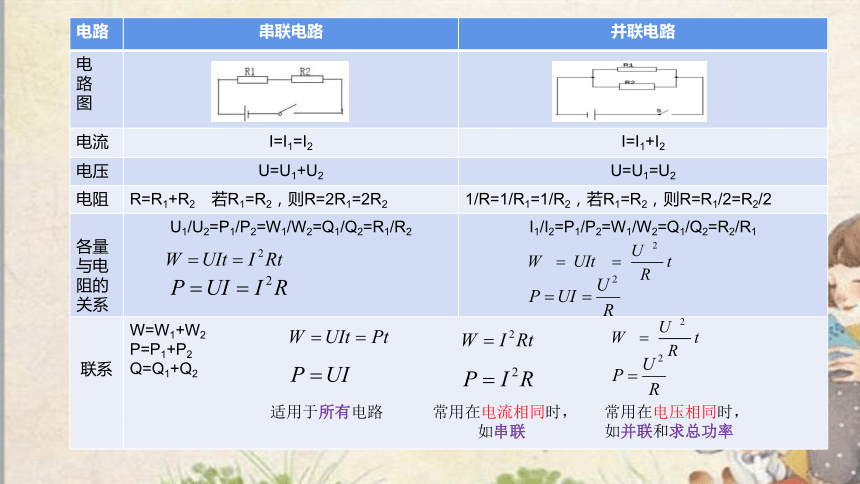

电路 串联电路 并联电路



电流 I=I1=I2 I=I1+I2
电压 U=U1+U2 U=U1=U2
电阻 R=R1+R2 若R1=R2,则R=2R1=2R2 1/R=1/R1=1/R2,若R1=R2,则R=R1/2=R2/2
各量与电阻的关系 U1/U2=P1/P2=W1/W2=Q1/Q2=R1/R2
I1/I2=P1/P2=W1/W2=Q1/Q2=R2/R1

联系 W=W1+W2
P=P1+P2
Q=Q1+Q2
常用在电流相同时,
如串联
常用在电压相同时,
如并联和求总功率
适用于所有电路

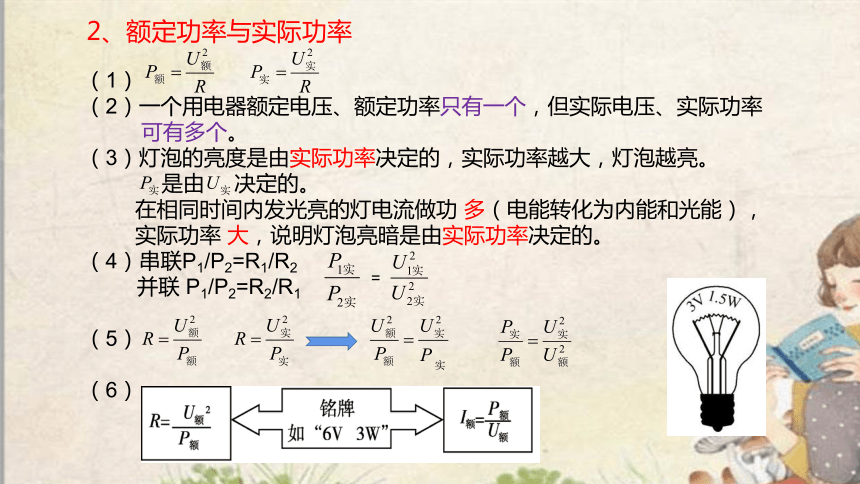

2、额定功率与实际功率
(1)
(2)一个用电器额定电压、额定功率只有一个,但实际电压、实际功率
可有多个。
(3)灯泡的亮度是由实际功率决定的,实际功率越大,灯泡越亮。
是由 决定的。
在相同时间内发光亮的灯电流做功 多(电能转化为内能和光能),
实际功率 大,说明灯泡亮暗是由实际功率决定的。
(4)串联P1/P2=R1/R2
并联 P1/P2=R2/R1

(5)

(6)
=

甲灯“220V 60W"与 乙灯“220V 15W"并联和串联,串联时 灯更亮,并联时 灯更亮。
(7)若两灯串联,由 ,可知R越大, 越小灯越亮。

若两灯并联,由 ,可知R越小, 越大灯越亮。


考点三 电流的热效应
电流的热效应 电流通过导体时 能转化为 能的现象。




内容 电流通过导体产生的热量跟 成正比,跟 成正比,跟 成正比。
公式 Q=
电热和
电能的关系
纯电阻电路:电能全部转化为内能
非纯电阻电路:主要转化为电动机的机械能,只有少部分转化为内能

电能
内能
通电时间
电流的二次方
导体的电阻



一 档位
(电功率)

















R1
R2
S
R1、R2都是加热电阻
R1
高温档
低温档


S闭合
S断开
电路图
等效图







R1 R2

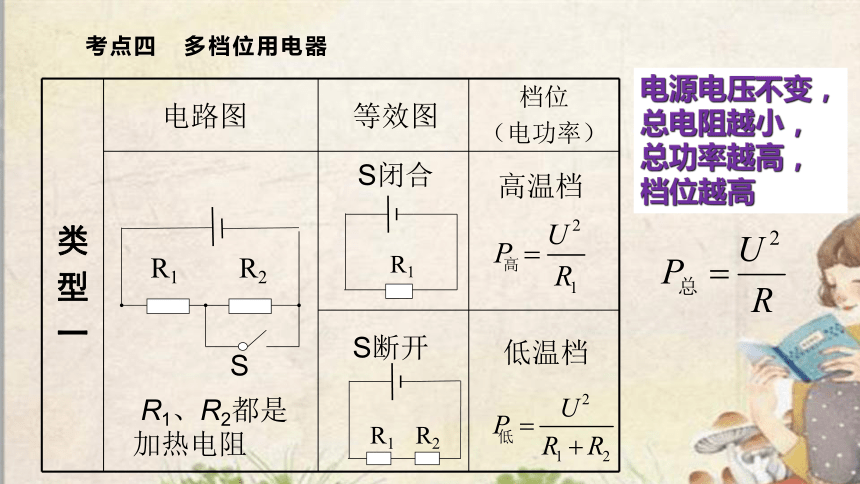

考点四 多档位用电器
电源电压不变,
总电阻越小,
总功率越高,
档位越高

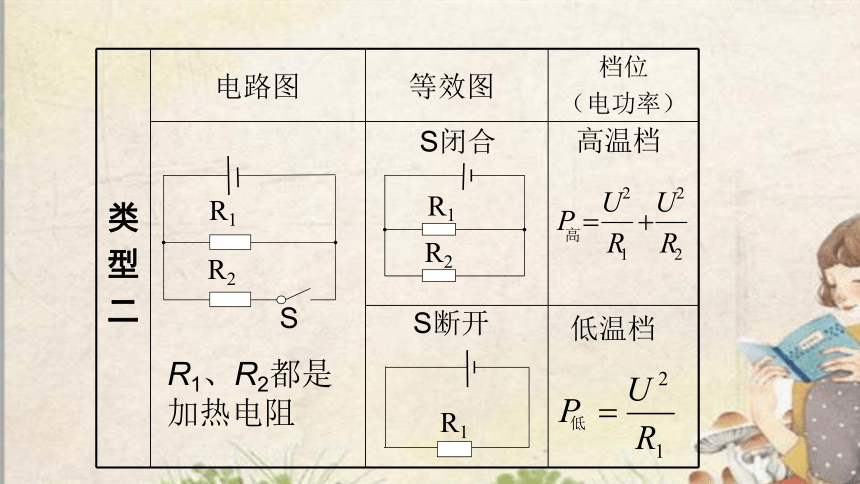

二 档位
(电功率)













R1
R2

S
R1、R2都是加热电阻


高温档
低温档



S闭合
S断开
电路图
等效图









R1
R2
R1

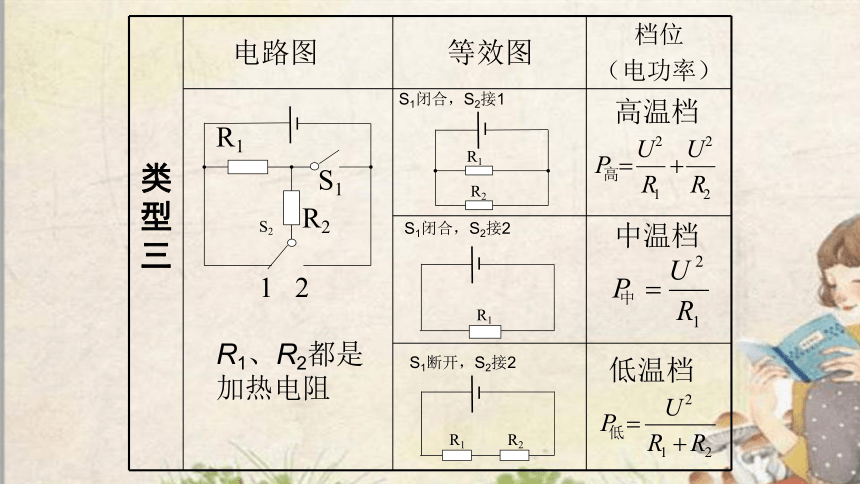

类型三 档位
(电功率)



R1

















R2
1 2
S1
S2
R1、R2都是加热电阻

高温档
中温档
低温档




S1闭合,S2接1
S1闭合,S2接2
S1断开,S2接2
电路图
等效图
R1 R2
















R1
R2
R1







考点五 实验突破
实验一 测量小灯泡的电功率
1、实验原理:P=UI

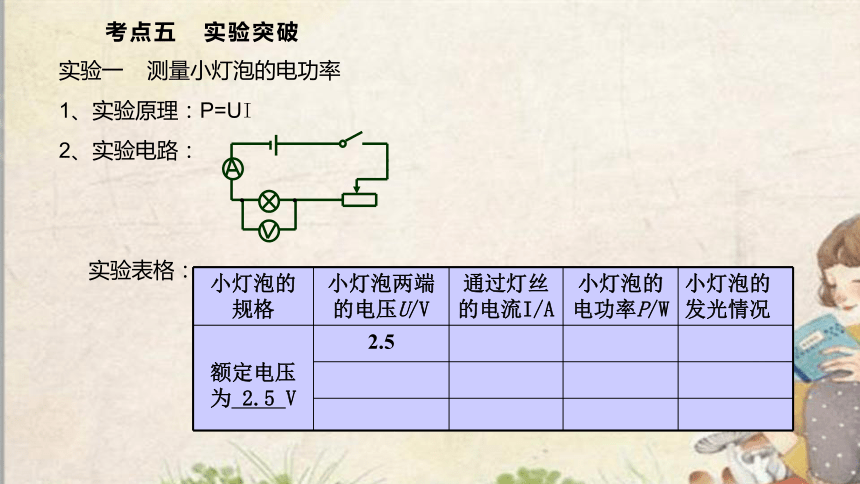

2、实验电路:


实验表格:
小灯泡的规格 小灯泡两端的电压U/V 通过灯丝的电流I/A 小灯泡的电功率P/W 小灯泡的发光情况
额定电压为 2.5 V 2.5


































?
?
3、实验过程:
(1)断开开关,按照电路图连接实物图;
(2)将滑动变阻器的滑片置于阻值最大处;
(3)检查无误后,闭合开关S,调节滑动变阻器,使小灯泡两端的电压达到额定电压,即小灯泡正常发光,记下电流表、电压表的示数;
(4)继续调节滑动变阻器,使小灯泡两端电压略低于(如2V)或略高于(如3V)其额定电压,观察小灯泡亮度,记下电流表、电压表的示数;
(5)断开开关,先拆除电源两极导线,再拆除其它部分实验线路,整理好实验器材。
(6)计算小灯泡的功率,填入表格。
评估交流:
1、实验中多次测量的目的是什么?
答:测量小灯泡在不同电压下的电功率,便于比较。
2、实验中,手眼各自的分工是什么?
答:手移动滑片的位置,同时眼睛观察电压表的示数,当示数达到小灯泡的
额定电压时,停止移动滑片。
3、实验中,能求小灯泡的平均功率吗?
答:不能,小灯泡的电功率随着电压的变化而变化,求平均功率无意义。
4、通过计算,我发现小灯泡的电阻是变化的, 你认为是什么因素影响了
小灯泡的电阻呢?
答:灯泡的电阻受温度的影响。


评估交流:
5、怎样选择电压表、电流表的量程?
(1)电压表的量程一般参照小灯泡的额定电压,选择略大于小灯泡的额定电压的量程;如额定电压为2.5V的小灯泡,电压表可选0–3V量程,额定电压为3.8V的小灯泡,电压表可选0–15V量程
(2)电流表的量程根据小灯泡的额定电压、电阻,用公式I=U/R来确定。
6、(1)怎样选择滑动变阻器的规格
根据小灯泡正常工作时,滑动变阻器需要分担多大的电压,参照小灯泡的额定电流,计算滑动变阻器需要达到的阻值。

































?
?
L 2.5V
P
6V
约8Ω
50Ω 0.5A
例:滑动变阻器的规格分别为“10Ω 1A”“50Ω 0.5A”, 应选规格为 的滑动变阻器。
评估交流:
(2)滑动变阻器的作用
①保护电路;
②改变小灯泡两端的电压,进行多次实验。
7、故障分析
现象 原因
闭合开关,灯不亮,电流表、电压表无示数 接线柱接触不良或导线断了或电
源、电流表电压表、开关损坏。
闭合开关灯不亮,电流表几乎无示数,电压表指针偏转较大 电流表、电压表的位置接反或灯
丝断了或灯与灯座接触不良。
滑动变阻器滑片移动时,电流表的示数及灯泡亮度不变 滑动变阻器接错了。

电流表、电压表的指针反方向偏转 电流表、电压表的正负接线柱接反了。
导线发热冒烟,电流表示数很大 发生了短路。
































?
?
L
P
实验二 电流产生的热量与哪些因素有关
提出问题:电流产生的热量与哪些因素有关
猜想与假设:1、通电时间 ;2、电流 ;3、电阻
设计实验:
1.探究电流产生的热量与通电时间的关系,应控制_______________不变,改变___________。
2.探究电流产生的热量与电流的关系,应控制__________________不变,改变___________。
3.探究电流产生的热量与电阻的关系,应控制___________________不变,改变___________。
实验方法:控制变量法 、转化法
电流、电阻
通电时间
电阻、通电时间
电流
电流、通电时间
电阻
方案一:烧瓶内装有煤油,电阻丝产生热量会使煤油温度升高,
用 测量温度;温度变化的越大,产生热量的越 。
方案二:电阻丝加热密封容器中的空气, 观察管中液柱 ;液柱上升的越高,产生的热量越 。
温度计


上升的高度
实验结论:对同一电阻丝,在电流和电阻相同的情况下,通电时间越长,煤油的温度越 ,电流产生的热量越 。


条件:电流、电阻相同
现象:通电时间越长,温度上升越多
时间/min
温度t/℃

1.探究电流产生的热量与通电时间的关系
进行实验
实验步骤:按照如图所示的装置连接电路,将电阻丝连入电路,闭合开关,保持电流的大小不变,每隔1min记录一次温度计的次数,并填写在下面的表格中。
2.探究电流产生的热量与电流的关系
时间/min
温度t/℃
实验结论:对同一电阻丝,在通电时间相同的情况下,电流越大,煤油的温度越 ,电流产生的热量越 。


条件:通电时间、电阻相同
现象:电流大时,温度上升多
实验步骤:按照如图所示的装置连接电路,闭合开关,每通电1min移动一次滑动变阻器的滑片,增大通过电阻丝的电流,记录一次温度计的示数,并填写在下面的表格中。
3.探究电流产生的热量与电阻的关系
时间/min
R1温度t/℃
R2温度t/℃
实验结论:在通电电流大小不变,通电时间相同的情况下,电阻越大,煤油的温度越 ,电流产生的热量越 。


条件:初始温度相同、等质量的煤油,
电流、时间相同
现象: 电阻大的温度上升的多
实验步骤:选取两根阻值不同的电阻丝(R1>R2),按照如图所示的装置连接电路,闭合开关,每隔1min记录一次温度计的示数,并填写在下面的表格中。
R1 R2
电流
电阻
通电时间
实验结论:
电流通过导体时产生的热量与     、 、 有关。
评估交流:
1、研究电流产生的热量时,被加热的材料为什么选用煤油或空气?
答:煤油和空气的比热容较小,吸热后温度变化明显。
2、如何比较电流产生的热量的多少?
答:比较温度计升高的示数,示数升高的越高,产生的热量越多。
额定电压时,停止移动滑片。
3、对被加热的物质有什么要求?
答:被加热的物质,要求其物质种类、质量、初温都相同。
4、本实验中多次测量的目的是什么?
答:使实验结论更具有普遍性。

考点训练
C
1、两个电阻R1和R2串联在电路中,R1和R2两端的电压之比是2:3,若将它们并联在电路中,R1和R2的电功率之比是( ) A.4:9 B.2:3 C.3:2 D.2:5
2.一个标有“220V 40W”的灯泡接入某电路,测得通过它的电流是0.15A,则灯泡的实际功率(  ) A.等于40W B.等于33W C.小于33W D.无法判断
C
3、甲、乙两只普通照明灯泡的铭牌如图所示,判断下列说法是( )
A.甲灯的实际功率一定是40W
B.将乙灯接入110V电路中,它的额定功率仍为60W
C.两灯均正常发光时,甲灯灯丝电阻较小
D.两灯均正常发光时,甲灯消耗的电能较少
B
4、下列用电器中,利用电流热效应工作的是( ) A.电脑 B.电饭锅 C.电视机 D.电风扇
5、将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中,通电时间相同,下列说法正确的是(  ) A.三个用电器产生的热量一样多 B.电风扇产生的热量最多 C.电视机产生的热量最多 D.电烙铁产生的热量最多

B
D
6.如图所示(甲)是某同学探究电流与电压关系的电路图,开关S闭合后,将滑动变阻器的滑片P从a 端移至b 端,电流表和电压表的示数变化关系如图(乙),则由图像可知(   )
A.电阻R0两端电压与通过R0的电流成正比 B.R0 的电阻值是10Ω C.该电路最小功率0.05W D.电源电压是3V

D
7.小明家的电能表表盘上标有“3200 imp/(kWh)”字样. 11月底的示数为 , 12月底的示数为 ,则他家12
月份消耗的电能是_______kW·h.为测电暖器实际消耗的功率,小明将标有“220 V 1000 W’’字样的电暖器单独接入自家电路中,观察电能表上的指示灯在1min闪烁48次,则电暖器消耗的实际功率是_______W。
108.2
t=1min= h
900
8.如图甲是探究电流产生的热量与哪些因素有关的装置,在两个密闭容器中装有质量________(选填“相等”或“不等”)的空气,并各放置一根阻值不同的电阻丝,此装置可研究电流产生的热量与________的关系。图乙是两密闭容器中的电阻丝阻值一样,但在其中一容器外并联上一个阻值相同的电阻,此装置研究的是电流产生的热量与________的关系,两个实验都是观察U形管中液面的________来比较电阻丝产生热量的多少。
相等
电阻
电流
高度差
9、(11分)在测定“小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω: (1)请用笔画线代替导线,将图中的实物电路连接完整;(2分) (2)闭合开关前,滑动变阻器的滑片P应位于 (选填“A”或“B”)端,这样做能对电路起 作用,在实验过程中滑动变阻器的另一个作用是 ;
(3)小刚合理地连接好电路,并按正确的顺序操作,闭合开关后灯不亮,聪明的小刚猜想:
A.可能灯丝断了 B.可能是变阻器断路 C.可能是小灯泡短路
请根据电表示数判断故障原因,并将与故障对应的电表示数填入下表:





A
保护
改变灯泡两端的电压
B
0
(4)小叶同学闭合开关,移动滑片P到某一点时,电压表示数(如图所示)为 V,若他想测量小灯泡的额定功率,应将滑片P向 (选填“A”或“B”)端移动,使电压表的示数为 V; (5)小向同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图所示的I-U图像,根据图像信息,可计算出小灯泡的额定功率是 W。
2.2
0.5
2.5
B


10.(2015?枣庄)电吹风是现代家庭的常用电器.如图甲所示是电吹风的电路原理图,R是电热丝,M是带动风扇转动的电动机,三角牌电吹风的主要技术参数如图乙所示,求: (1)当只闭合S1时,电动机正常工作,通过电动机的电流为多大? (2)当同时闭合S1、S2时,电吹风正常工作,10min内电流通过电热丝R产生的热量是多少? (3)小明家的电能表如图丙所示,当小明家其它用电器都关闭,只有电吹风正常工作且吹热风时,在15min内电能表的转盘能转多少圈?
11、(8分)学习了电学知识后,小亮研究家中的具有保温功能的电热饮水机,电热饮水机的简化电路示意图如图所示。电热饮水机的铭牌上部分内容如下表。试问: (1)饮水机处于保温状态时温控开关S0应处于什么状态? (1分)(注:不用说明理由) (2)电热丝R1和R2的电阻值各是多大?(4分) (3)在用电高峰期,该饮水机的实际工作电压只有200V,加热效率为80%,若将装满水箱的水从20℃加热至100℃,需要多长时间?(C水=4.2×103J/(kg·℃),ρ水=1.0×103kg/m3,忽略温度对电阻的影响)(3分)

额定电压 220V
加热功率 400W
保温功率 40W
最大容积 2L
12.下表为一台电热水器的铭牌(有一项内容模糊不清),电热水器内部简化电路如图所示,R1 和R2 均为电热丝. 求:(1)低温挡正常工作时的额定功率; (2)中温挡正常工作10分钟产生的热量; (3)高温挡正常工作时的额定电流
