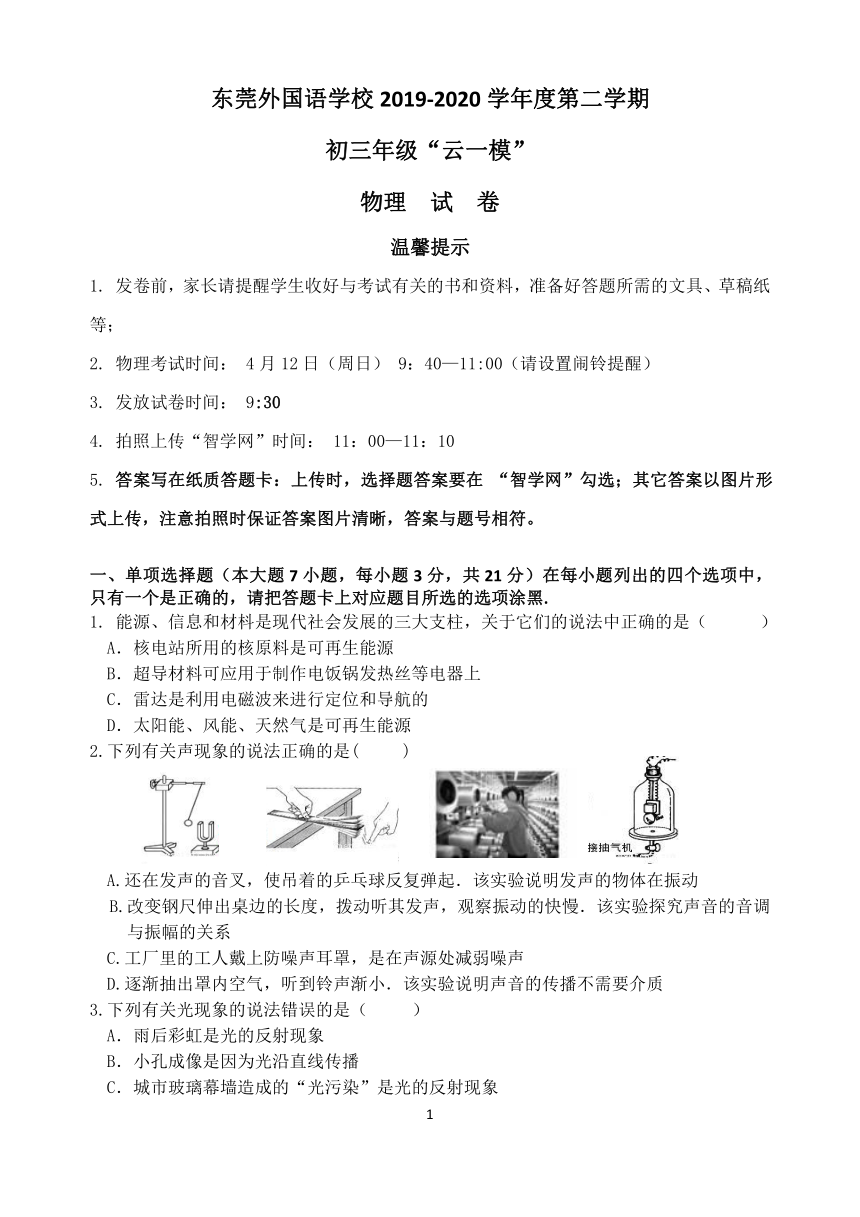

东莞外国语学校 2019-2020 学年度第二学期
初三年级“云一模”
物理 试 卷
温馨提示
1. 发卷前，家长请提醒学生收好与考试有关的书和资料，准备好答题所需的文具、草稿纸
等；
2. 物理考试时间： 4 月 12 日（周日） 9：40—11:00（请设置闹铃提醒）
3. 发放试卷时间： 9:30
4. 拍照上传“智学网”时间： 11：00—11：10
5. 答案写在纸质答题卡：上传时，选择题答案要在 “智学网”勾选；其它答案以图片形
式上传，注意拍照时保证答案图片清晰，答案与题号相符。
一、单项选择题（本大题 7 小题，每小题 3 分，共 21 分）在每小题列出的四个选项中，
只有一个是正确的，请把答题卡上对应题目所选的选项涂黑.
1. 能源、信息和材枓是现代社会发展的三大支柱，关于它们的说法中正确的是（ ）
A．核电站所用的核原料是可再生能源
B．超导材料可应用于制作电饭锅发热丝等电器上
C．雷达是利用电磁波来进行定位和导航的
D．太阳能、风能、天然气是可再生能源
2.下列有关声现象的说法正确的是( )
A.还在发声的音叉，使吊着的乒乓球反复弹起．该实验说明发声的物体在振动
B.改变钢尺伸出桌边的长度，拨动听其发声，观察振动的快慢．该实验探究声音的音调
与振幅的关系
C.工厂里的工人戴上防噪声耳罩，是在声源处减弱噪声
D.逐渐抽出罩内空气，听到铃声渐小．该实验说明声音的传播不需要介质
3.下列有关光现象的说法错误的是（ ）
A．雨后彩虹是光的反射现象
B．小孔成像是因为光沿直线传播
C．城市玻璃幕墙造成的“光污染”是光的反射现象

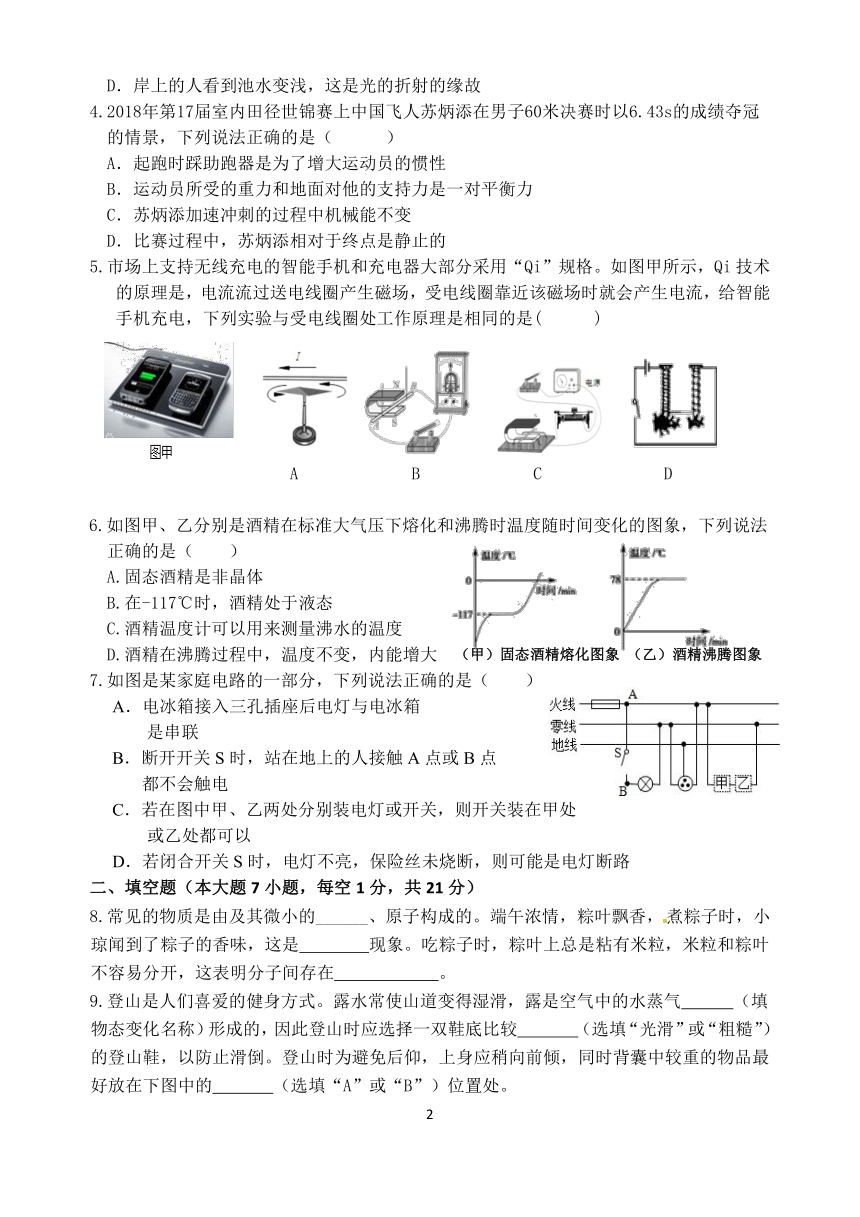

2
D．岸上的人看到池水变浅，这是光的折射的缘故
4.2018年第17届室内田径世锦赛上中国飞人苏炳添在男子60米决赛时以6.43s的成绩夺冠
的情景，下列说法正确的是（ ）
A．起跑时踩助跑器是为了增大运动员的惯性
B．运动员所受的重力和地面对他的支持力是一对平衡力
C．苏炳添加速冲刺的过程中机械能不变
D．比赛过程中，苏炳添相对于终点是静止的
5.市场上支持无线充电的智能手机和充电器大部分采用“Qi”规格。如图甲所示，Qi 技术
的原理是，电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能
手机充电，下列实验与受电线圈处工作原理是相同的是( )
A B C D
6.如图甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图象，下列说法
正确的是（ ）
A.固态酒精是非晶体
B.在-117℃时，酒精处于液态
C.酒精温度计可以用来测量沸水的温度
D.酒精在沸腾过程中，温度不变，内能增大 （甲）固态酒精熔化图象 （乙）酒精沸腾图象
7.如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后电灯与电冰箱
是串联
B．断开开关 S时，站在地上的人接触 A点或 B点
都不会触电
C．若在图中甲、乙两处分别装电灯或开关，则开关装在甲处
或乙处都可以
D．若闭合开关 S时，电灯不亮，保险丝未烧断，则可能是电灯断路
二、填空题（本大题 7 小题，每空 1 分，共 21 分）
8.常见的物质是由及其微小的______、原子构成的。端午浓情，粽叶飘香，煮粽子时，小
琼闻到了粽子的香味，这是 现象。吃粽子时，粽叶上总是粘有米粒，米粒和粽叶
不容易分开，这表明分子间存在 。
9.登山是人们喜爱的健身方式。露水常使山道变得湿滑，露是空气中的水蒸气 （填
物态变化名称）形成的，因此登山时应选择一双鞋底比较 （选填“光滑”或“粗糙”）
的登山鞋，以防止滑倒。登山时为避免后仰，上身应稍向前倾，同时背囊中较重的物品最
好放在下图中的 （选填“A”或“B”）位置处。

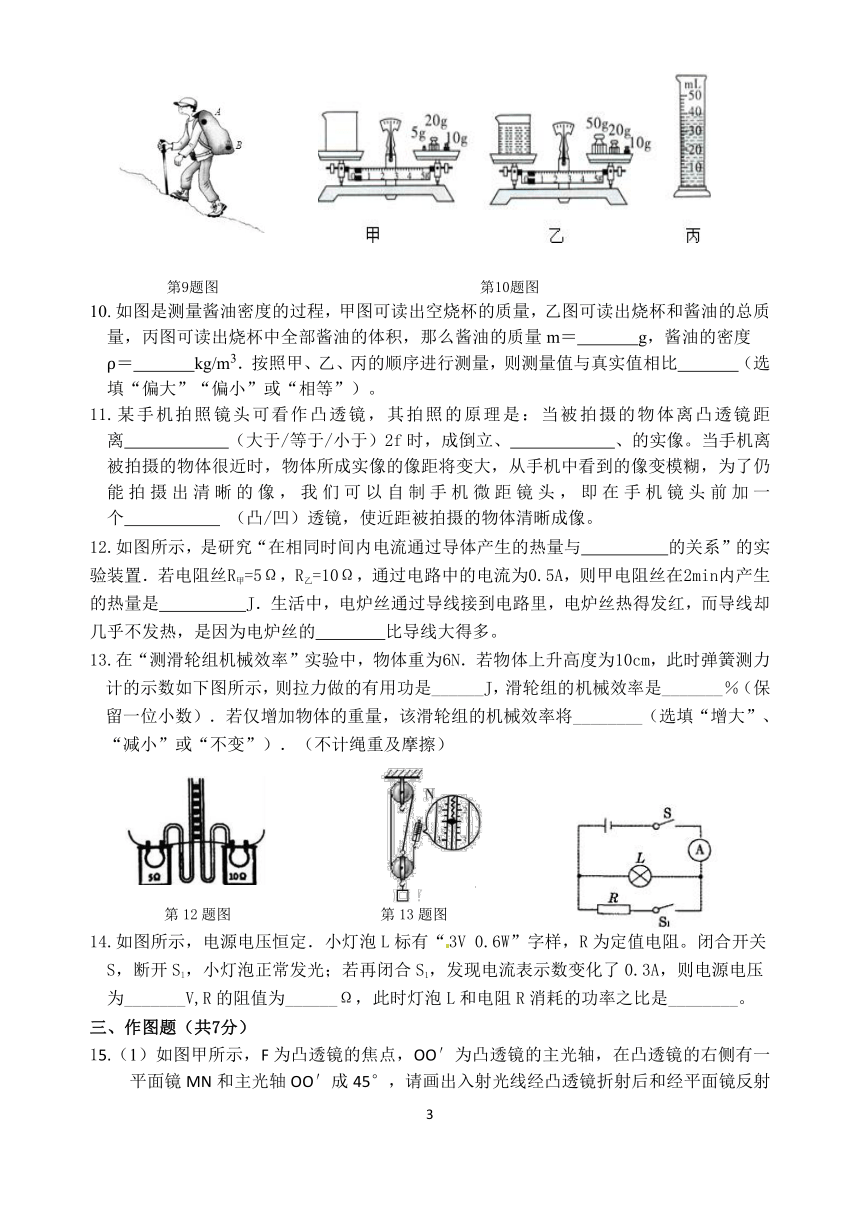

3
第9题图 第10题图
10.如图是测量酱油密度的过程，甲图可读出空烧杯的质量，乙图可读出烧杯和酱油的总质
量，丙图可读出烧杯中全部酱油的体积，那么酱油的质量 m＝ g，酱油的密度
ρ＝ kg/m3．按照甲、乙、丙的顺序进行测量，则测量值与真实值相比 （选
填“偏大”“偏小”或“相等”）。
11.某手机拍照镜头可看作凸透镜，其拍照的原理是：当被拍摄的物体离凸透镜距
离 （大于/等于/小于）2f 时，成倒立、 、的实像。当手机离
被拍摄的物体很近时，物体所成实像的像距将变大，从手机中看到的像变模糊，为了仍
能拍 摄出清晰 的像，我 们可以 自制手机 微距镜 头，即在 手机镜头 前加一
个 （凸/凹）透镜，使近距被拍摄的物体清晰成像。
12.如图所示，是研究“在相同时间内电流通过导体产生的热量与 的关系”的实
验装置．若电阻丝R甲=5Ω，R乙=10Ω，通过电路中的电流为0.5A，则甲电阻丝在2min内产生
的热量是 J．生活中，电炉丝通过导线接到电路里，电炉丝热得发红，而导线却
几乎不发热，是因为电炉丝的 比导线大得多。
13.在“测滑轮组机械效率”实验中，物体重为6N．若物体上升高度为10cm，此时弹簧测力
计的示数如下图所示，则拉力做的有用功是______J，滑轮组的机械效率是_______％（保
留一位小数）．若仅增加物体的重量，该滑轮组的机械效率将________（选填“增大”、
“减小”或“不变”）．（不计绳重及摩擦）
第 12题图 第 13 题图 第 14 题图
14.如图所示，电源电压恒定．小灯泡 L 标有“3V 0.6W”字样，R 为定值电阻。闭合开关
S，断开 Sl，小灯泡正常发光；若再闭合 S1，发现电流表示数变化了 0.3A，则电源电压
为_______V,R 的阻值为______Ω，此时灯泡 L和电阻 R消耗的功率之比是________。
三、作图题（共7分）
15.（1）如图甲所示，F 为凸透镜的焦点，OO′为凸透镜的主光轴，在凸透镜的右侧有一
平面镜 MN 和主光轴 OO′成 45°，请画出入射光线经凸透镜折射后和经平面镜反射

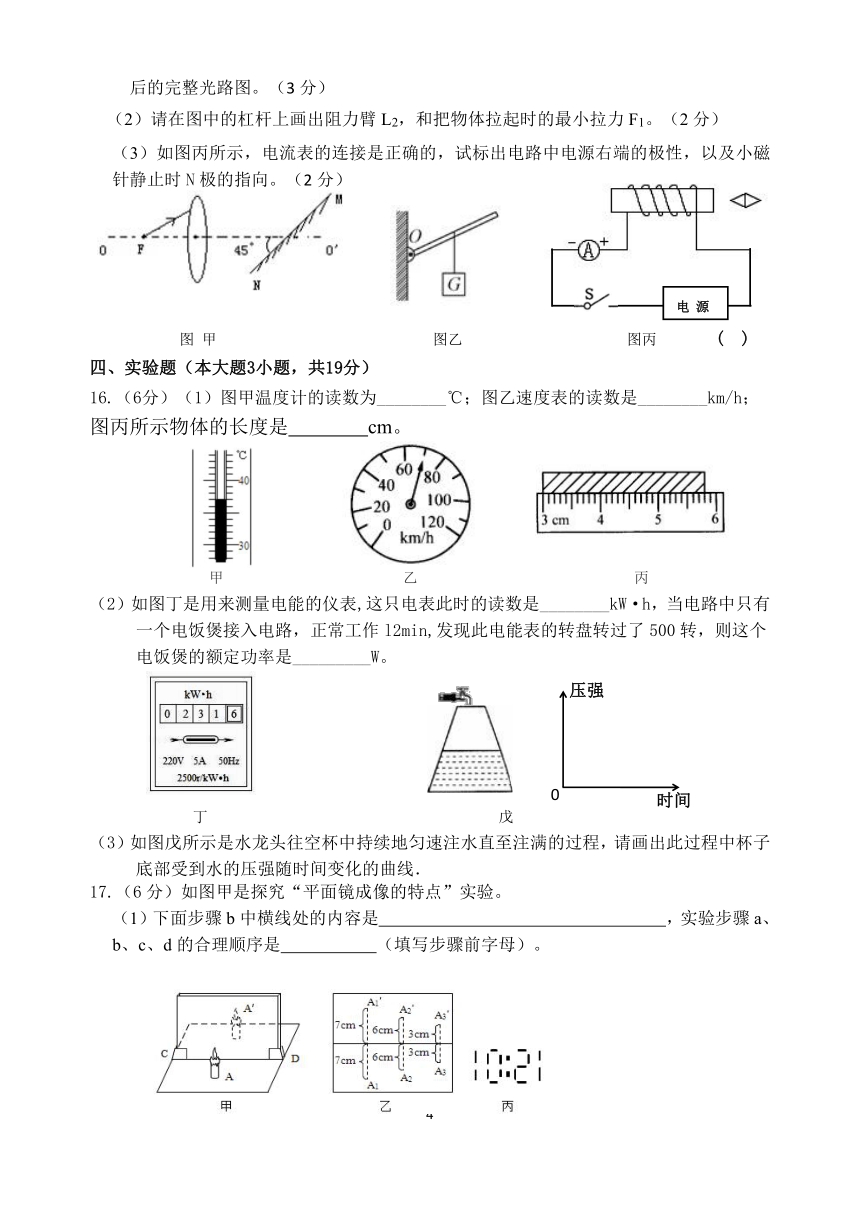

4
后的完整光路图。（3 分）
（2）请在图中的杠杆上画出阻力臂 L2，和把物体拉起时的最小拉力 F1。（2分）
（3）如图丙所示，电流表的连接是正确的，试标出电路中电源右端的极性，以及小磁
针静止时 N 极的指向。（2 分）
图 甲 图乙 图丙 ( )
四、实验题（本大题3小题，共19分）
16.（6分）（1）图甲温度计的读数为________℃；图乙速度表的读数是________km/h；
图丙所示物体的长度是 cm。
甲 乙 丙
（2）如图丁是用来测量电能的仪表,这只电表此时的读数是________kW·h，当电路中只有
一个电饭煲接入电路，正常工作 l2min,发现此电能表的转盘转过了 500 转，则这个
电饭煲的额定功率是_________W。
丁 戊
（3）如图戊所示是水龙头往空杯中持续地匀速注水直至注满的过程，请画出此过程中杯子
底部受到水的压强随时间变化的曲线．
17.（6 分）如图甲是探究“平面镜成像的特点”实验。
（1）下面步骤 b中横线处的内容是 ，实验步骤 a、
b、c、d的合理顺序是 （填写步骤前字母）。
时间0
压强
电 源
5
a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，沿玻璃板位置划线记录玻璃板的
位置；
b． 放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重
合，在纸上记下该蜡烛的位置 A′；
c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置 A2、A2′；A3、
A′（如题图乙所示）；
d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置 A1。
（2）在实验过程中，小李让玻璃板沿垂直于 CD轴方向靠近蜡烛 A′，为了完成实验
探究，小李应将蜡烛 A′ （填“远离”或“靠近”）蜡烛 A，同时观察到蜡烛
的像将 （填“变大”、“不变”或“变小”）；他若将玻璃板沿 CD轴方向水
平向右移动，将观察到镜中蜡烛 A的像 （选填“向右”、“向左”或“不”）移
动。
（3）小李同学将蜡烛 A′取走，在 A′位置放一张白纸，正立放置一电子手表在该位
置，从平面镜中看到的时间如题图丙所示，则实际的时间是 。
18.（7 分）王同学想测量额定电压是 2.5V的小灯泡的额定功率，他使用了三节新干电池、
“20Ω 1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
（1）闭合开关前，滑动变阻器的滑片应该滑动到最 （选填“左”或“右”）端，
这样做的目的是 。
（2）他闭合开关后，又立即断开了开关，否则会损坏 （选填“灯泡”、“电流
表”或“电压表”）
（3）他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，
请你在错误的导线上打“×”，并补画上正确的连线。
（4）实验中，他调节滑动变阻器的滑片，使电压表的示数从 1.5V变化到 3V，画出了
如图乙所示的图象，由于灯丝的电阻随温度的升高而可以判断图象的横坐标为 （选
填“电压”或“电流”）。
（5）当电压表示数为 2.5V 时，电流表的示数如图丙所示，则小灯泡的额定功率
是 。
（6）取下小灯泡，将阻值为 5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位
置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，不可以
6
选取的电压值是
A.1.5V B.2V C.2.5V D.3V
五、计算题（本大题2小题，共13分）
19.(6 分)如图所示的地面清洁机器人，质量为 3kg，要求对水平地面压强不超过 3000Pa，
机器人在水平地面运动时，所受推力与速度关系如图所示（g取 10N/kg）．求：
（1）该机器人与水平地面的接触面积至少多少 m
2
？
（2）该机器人所提供的水平推力为 300N 时，匀速直线运动 2s 能通过的路程为多少？此时
水平推力做了多少功？
（3）该机器人在水平地面上以 0.5m/s 速度匀速直线运动时，水平推力的功率是多大？
20.（7 分）如图是某家用电热水器的简化电路图，温控开关 S 可根据水温自动切换到加
热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表。热水器正常加热 35min，
可使满箱水的温度从 25℃升高到 55℃，水的比热容为 4.2×103J/（kg?℃）求：
（1）开关 S 跳至哪个触点位置时，热水器会进入保温状态，请说明理由；
（2）R1的阻值;
（3）在上述加热任务中，水吸收的热量是多少？热水器的加热效率是多少？
六、综合能力题（本大题3小题，共19分）
21.（7 分）4．在“探究浮力的大小跟哪些因素有关”时，同学们提出了如下猜想：
猜想 A：可能与物体浸没液体的深度有关；猜想 B：可能与物体排开液体的体积有关；
猜想 C：可能与液体的密度有关；
为了验证上述猜想，李明用弹簧测力计、圆柱体 A、三个相同的分别装有一定量的水、盐
水、酒精的圆柱形容器，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力
计示数如图所示。
额定电压 220V 容量 30kg
加热功率 2000W 保温功率 800W
7
（1）分析图 a、b、c，可知猜想 （选填序号）是正确的。
（2）分析图 ，可得出结论：浮力的大小与物体浸没在液体中的深度无关。
（3）请将探究“浮力的大小与液体的密度是否有关”的实验数据记录表格填写完整(实验
数据不用填写）。
（4）圆柱体浸没在水中时受到的浮力是 N，圆柱体的体积是 m
3
。（g取10N/kg）
（5）若圆柱体浸在液体中，圆柱体的底部不小心碰到容器的底部，则测得的圆柱体的浮
力 （选填“偏大”“偏小”或“准确”）。
22.（6 分）在探究“影响滑动摩擦力大小的因素”的实验中，装置如图所示，铝块和木块
的外形相同，一端带有定滑轮的长木板固定不动，铝块通过细线与弹簧测力计相连。（忽
略滑轮的摩擦）
（1）图甲中，将铝块放在水平木板上，竖直向上拉测力计，当铝块沿水平方向
做 运动时，铝块所受滑动摩擦力大小等于测力计的示数 F1，则 F1＝ N。
（2）比较甲、乙两次实验，可以得出：在 相同时， 越大，滑动摩擦力
越大。
（3）图乙实验完成后，利用原有器材，还可进一步探究滑动摩擦力大小与接触面粗糙
程度的关系，请你简要说明实验方案： 。
（4）请你判断：图丙中，铝块水平运动时所受滑动摩擦力 （选填“大于”、“等
于”或“小于”）图甲中铝块所受滑动摩擦力。
8
23. （6 分）阅读短文，回答问题：
“翼龙”无人机
“翼龙”无人机是我国自主研制的一种中低空、长航时、多用途无人机．图甲是无人机的
图片，下表为其部分技术参数．“翼龙”无人机装配有一台活塞式发动机，具备全自主平
台，可携带各种侦察、测距、电子对抗设备及小型空地打击武器，可广泛应用于如灾情监
视、军事活动等科学研究领域．
（1）无人机沿水平方向正常巡航时，发现正前方有一座山峰，为测定无人机与山峰间的距
离，其搭载的声呐系统向山峰发出超声波后，经 7.2s 收到反射信号，则收到反射信号时无
人机与山峰间的距离为__________m．（已知超声波在空气中的传播速度为 340m/s）
甲 乙 丙
（2）活塞式发动机是无人机的核心部件，其基本结构及工作方式如图乙所示，此时该发动
机处于___________冲程,是通过_________的方式改变了缸内气体的内能。
（3）为了确保无人机的飞行速度不超过最大值，工程师给发动机装上了能控制油门大小的
限速器，其简化电路如图丙所示，其中 R 的阻值随飞行速度的变大而减小。当飞行速度达
到最大值时，电磁铁刚好能够吸下衔铁 B，以减小油门 C的喷油量，从而控制无人机的速
度．但长时间使用后，电源电压会降低，若不及时更换，则会导致限速值_______280km/h
（选填“>”“=”或“<”）
（4）发动机耗油率是指发动机在额定功率下每输出 1kW?h 能量所消耗的燃油质量，根据相
关参数可知，“翼龙”无人机在载满油的情况下，能输出的最大能量为____________,装配
的发动机耗油率为________kg/（kW?h）.
最大飞行速度 km/h 280 正常巡航速度 km/h 160
最大续航时间 h 20 发动机额定功率 kW 75
最大载荷量 kg 200 最大载油量 kg 300
机身质量 t 1.1 机身长度 m 9.0
