人教版七年级地理
第一章第四节阅读地形图
１、海拔
地面某个地点高出海平面的垂直距离。
２、相对高度
某个地点高出另一地点的垂直距离。

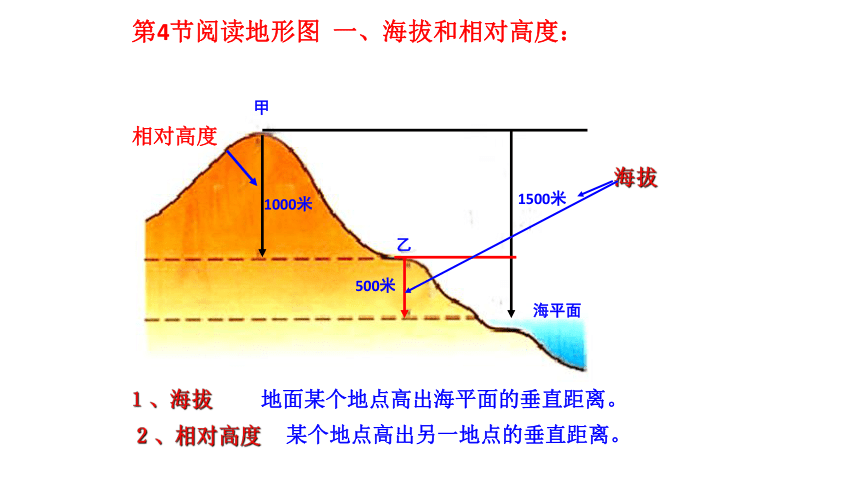

第4节阅读地形图 一、海拔和相对高度：
海平面
甲


1500米
乙

500米


1000米
海拔


相对高度

1、图中的等高距是 米。
2、如果B是在等高线上，那B的海拔是 米以上。
100
400
N
M
3、如果M和N都在等高线上，M与N的相对高度是 　　　　　米。
300-100=200

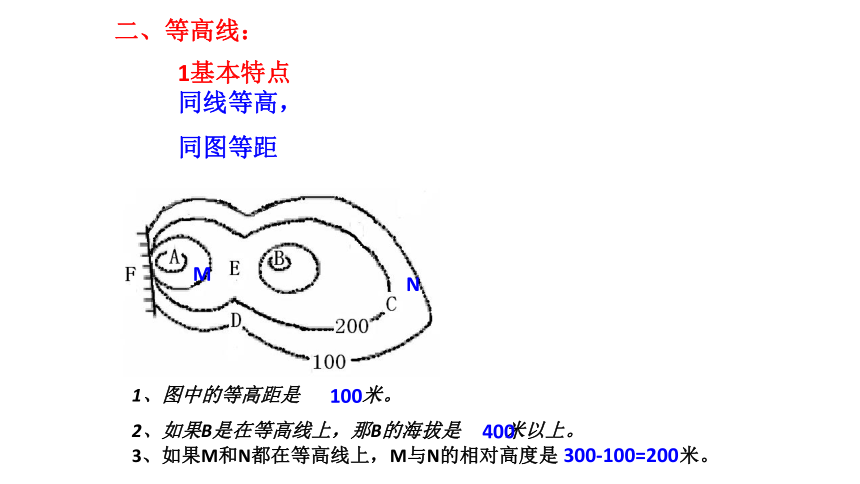

二、等高线：
1基本特点同线等高，
同图等距
等高线稀疏，坡度较缓。
等高线密集，坡度较陡。
陡坡
缓坡

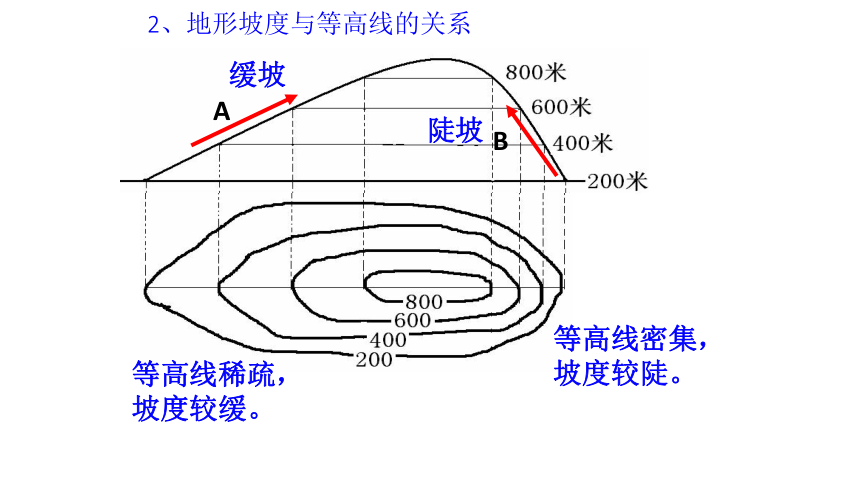

2、地形坡度与等高线的关系


A
B

A
3、五种地形部位的等高线图的判别：
B
等高线闭合，数值从中间向四周逐渐降低
两个山顶之间
等高线重叠
视野开阔适合看日出日落
地势平缓适合野外露营
适合发展攀岩蹦极玻璃栈道
站陡崖下方往上看：瀑布
陡崖：适合看沟谷、翼飞、蹦极、玻璃栈道
玻璃栈道要求水平放置坡度要小
山脊：等高线弯曲部分由高向低处凸
山谷：等高线弯曲部分由低向高处凸（发育河流）
等高线密集，坡度较陡。
如果是山脊，坡度大，上山比较危险
如果是山谷，一般发育河流，适合发展漂流
甲比乙更适合建立村庄，地势平坦开阔，靠近水源交通便利
盘山公路的修建应该尽量避免垂直穿越等高线，穿越等高线越少越好，选择沿等高线“之”字型，坡度缓工程量小

差评
水库大坝的修建考虑水库蓄水量最大，大坝工程最小，通常在两个山脊之间。

四、五种地形景观图
高原 山地 丘陵 盆地 平原
高度 大于500米 大于500米 200 ~500米 小于200米
地面起伏程度 面上平坦，四面陡峭 坡度陡峻 起伏和缓 四周高中间低 地面平坦
等高线地形图中地形类型的判断
1若图中山顶等高线数值最大海拔超过500米判断这个地区地形为山地
2若图中山顶等高线数值最大海拔不超过500米判断为丘陵
3若图中等高线数值最大海拔不超过200米，而且等高线排列稀疏判断为平原.
4城镇一般分布在河流下游平原地形，地势平坦水源充足交通便利，城镇上游不能有污染工厂，常年季风上风向不能有化工厂。
五、地形剖面图
表示地面某一方向地形的起伏状况.



（1）①②虚线可能发育河流的是 ;支流M、N更适合探险漂流的是 ，理由: 。
（2)③为甲村镇引水工程，水渠的水自 向 流，若量得图中水渠的长度为2厘米，则其实际长度为 千米。
（3)乙处与B山峰的相对高度为 米，若测得B山峰的气温为9.7 0C，则乙处的气温约为 0C。
（4)甲村镇所在的地形类型为平原，图示区域的主要地形类型还有 (写出一种即可);
有人认为A处是火山口，请从图中找出支持这种说法的证据: 。
