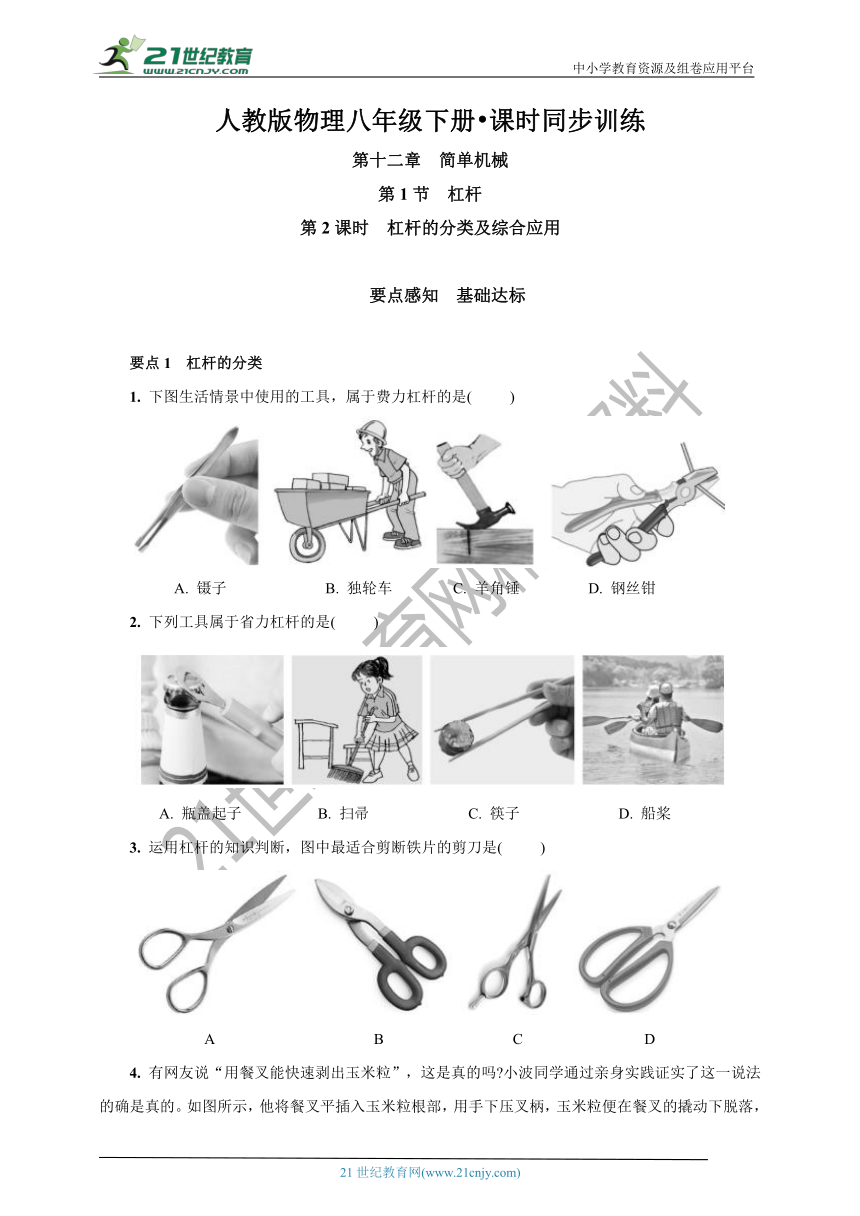

人教版物理八年级下册?课时同步训练
第十二章 简单机械
第1节 杠杆
第2课时 杠杆的分类及综合应用
要点感知 基础达标
要点1 杠杆的分类
1. 下图生活情景中使用的工具,属于费力杠杆的是( )
A. 镊子 B. 独轮车 C. 羊角锤 D. 钢丝钳
2. 下列工具属于省力杠杆的是( )
A. 瓶盖起子 B. 扫帚 C. 筷子 D. 船桨
3. 运用杠杆的知识判断,图中最适合剪断铁片的剪刀是( )
A B C D

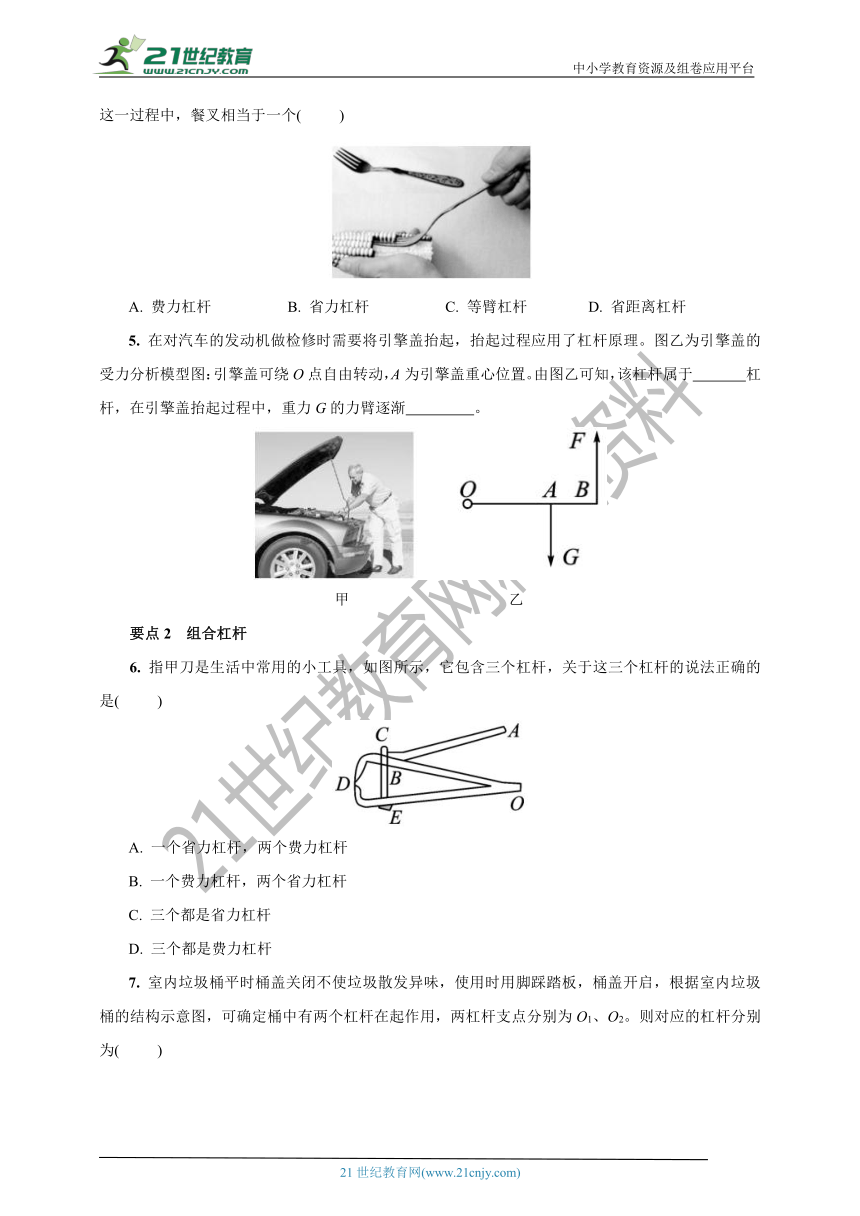

4. 有网友说“用餐叉能快速剥出玉米粒”,这是真的吗?小波同学通过亲身实践证实了这一说法的确是真的。如图所示,他将餐叉平插入玉米粒根部,用手下压叉柄,玉米粒便在餐叉的撬动下脱落,这一过程中,餐叉相当于一个( )
A. 费力杠杆 B. 省力杠杆 C. 等臂杠杆 D. 省距离杠杆
5. 在对汽车的发动机做检修时需要将引擎盖抬起,抬起过程应用了杠杆原理。图乙为引擎盖的受力分析模型图:引擎盖可绕O点自由转动,A为引擎盖重心位置。由图乙可知,该杠杆属于 杠杆,在引擎盖抬起过程中,重力G的力臂逐渐 。
甲 乙
要点2 组合杠杆
6. 指甲刀是生活中常用的小工具,如图所示,它包含三个杠杆,关于这三个杠杆的说法正确的是( )
A. 一个省力杠杆,两个费力杠杆
B. 一个费力杠杆,两个省力杠杆
C. 三个都是省力杠杆
D. 三个都是费力杠杆

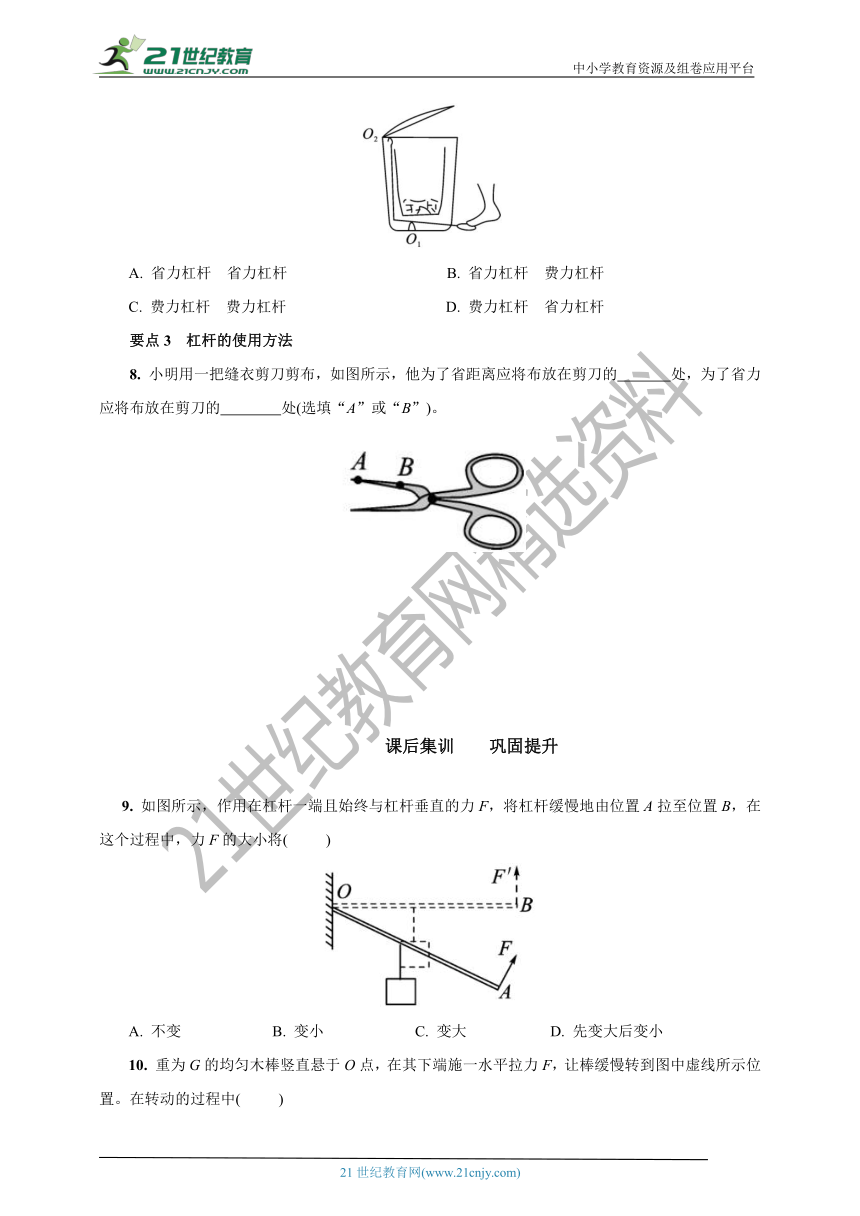

7. 室内垃圾桶平时桶盖关闭不使垃圾散发异味,使用时用脚踩踏板,桶盖开启,根据室内垃圾桶的结构示意图,可确定桶中有两个杠杆在起作用,两杠杆支点分别为O1、O2。则对应的杠杆分别为( )
A. 省力杠杆 省力杠杆 B. 省力杠杆 费力杠杆
C. 费力杠杆 费力杠杆 D. 费力杠杆 省力杠杆
要点3 杠杆的使用方法
8. 小明用一把缝衣剪刀剪布,如图所示,他为了省距离应将布放在剪刀的 处,为了省力应将布放在剪刀的 处(选填“A”或“B”)。
课后集训 巩固提升
9. 如图所示,作用在杠杆一端且始终与杠杆垂直的力F,将杠杆缓慢地由位置A拉至位置B,在这个过程中,力F的大小将( )
A. 不变 B. 变小 C. 变大 D. 先变大后变小
10. 重为G的均匀木棒竖直悬于O点,在其下端施一水平拉力F,让棒缓慢转到图中虚线所示位置。在转动的过程中( )
A. 动力臂逐渐变大 B. 阻力臂逐渐变小
C. 动力F逐渐变大 D. 动力F逐渐减小
11. 如图所示,O是支点,在B端挂一重物,为使杠杆水平平衡,要在A端施加一个力,下列说法正确的是( )
A. F1最小 B. F2最小 C. F3最小 D. 一样大
12. 如图,一质量分布均匀的12kg铁球与轻杆AB焊接于A点后悬挂于竖直墙壁的B点,轻杆的延长线过球心O,轻杆的长度是铁球半径的三分之二,要使铁球刚好离开墙壁,施加在铁球上的力至少为( )
A. 27N B. 45N C. 72N D. 90N
13. 如图是吊车起吊货物的结构示意图,伸缩撑杆为圆弧状,工作时它对吊臂的支持力始终与吊臂垂直,使吊臂绕O点缓慢转动,从而将货物提起。下列说法正确的是( )
A. 吊臂是一省力杠杆,但要费距离
B. 匀速顶起吊臂的过程中,伸缩撑杆支持力的力臂变小
C. 匀速顶起吊臂的过程中,伸缩撑杆支持力渐渐变大
D. 匀速顶起吊臂的过程中,伸缩撑杆支持力渐渐变小
14. 如图,AB为能绕B点转动的轻质杠杆,中点C处用细线悬挂一重物,在A端施加一个竖直向上大小为10N的拉力F,使杠杆在水平位置保持平衡,则重物G= N。若保持拉力方向不变,将A端缓慢向上提升一小段距离,在提升的过程中,拉力F将 (选填“增大”“不变”或“减小”)。
15. 如图所示,高0.8m、重1100N、均匀的圆柱形木柱M,截面半径为0.3m,将它竖直放在水平地面上时,若要使木柱的a点离开地面,至少需要 N的力。
16. 如图所示,利用羊角锤撬起钉子,请你在羊角锤A点处画出所能施加最小动力F1,并画出阻力F2的阻力臂L2。
参考答案
1. A 2. A 3. B 4. B
5. 省力 变小
6. A 7. B
8. A B
9. C 10. C 11. B 12. B 13. D
14. 20 不变
15. 330
16. 如图所示。
