人教版物理八年级上册5.1-透镜-课件(共24张PPT)

(共24张PPT)
使用智慧工具，让我们继续前行
观察与体验
5.1透镜

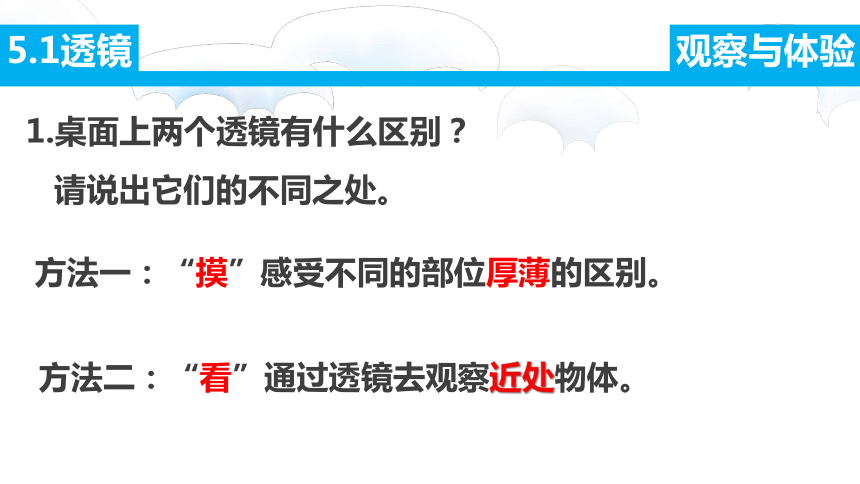

1.桌面上两个透镜有什么区别？
请说出它们的不同之处。
方法一：“摸”感受不同的部位厚薄的区别。
方法二：“看”通过透镜去观察近处物体。

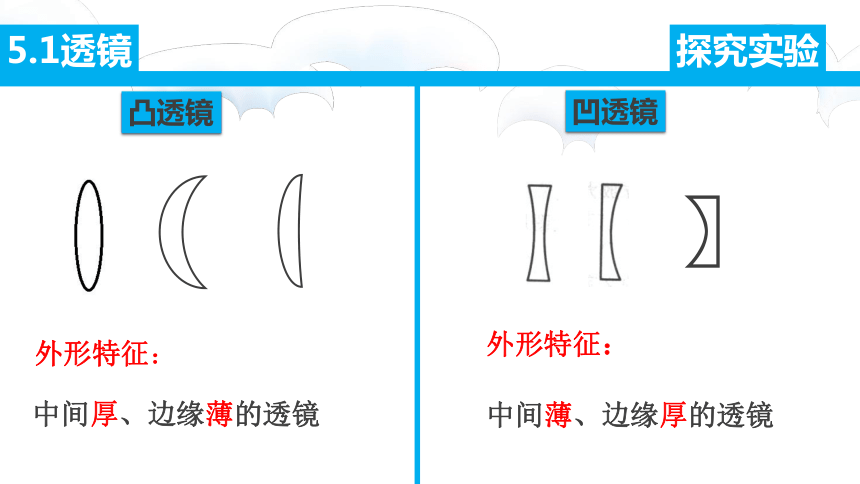

中间厚、边缘薄的透镜
中间薄、边缘厚的透镜
外形特征：
外形特征：
探究实验
凸透镜
凹透镜
5.1透镜

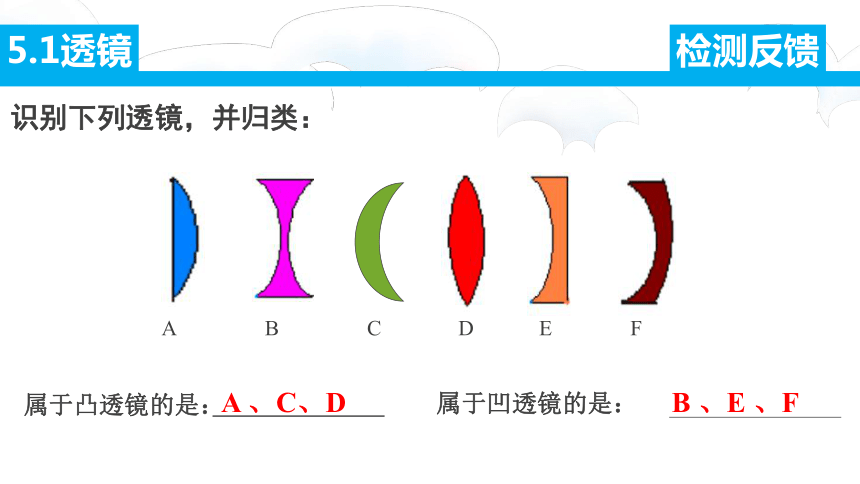

属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F
识别下列透镜，并归类：
检测反馈
5.1透镜
探究实验

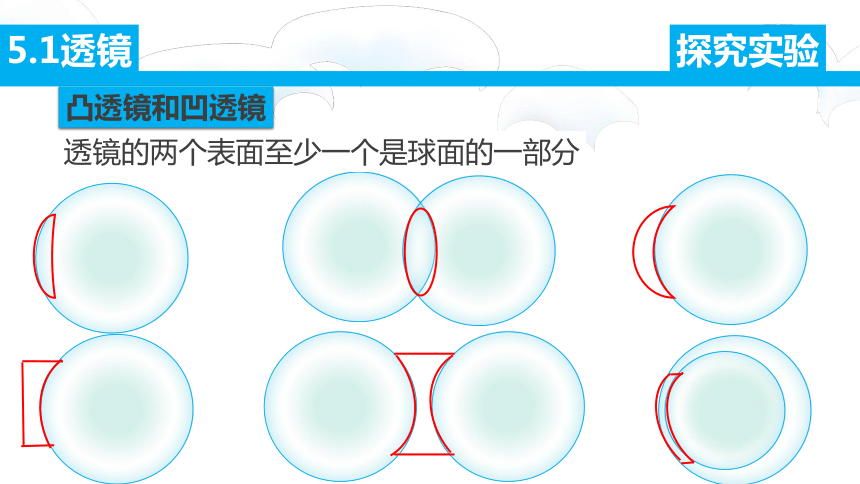

凸透镜和凹透镜
5.1透镜
透镜的两个表面至少一个是球面的一部分

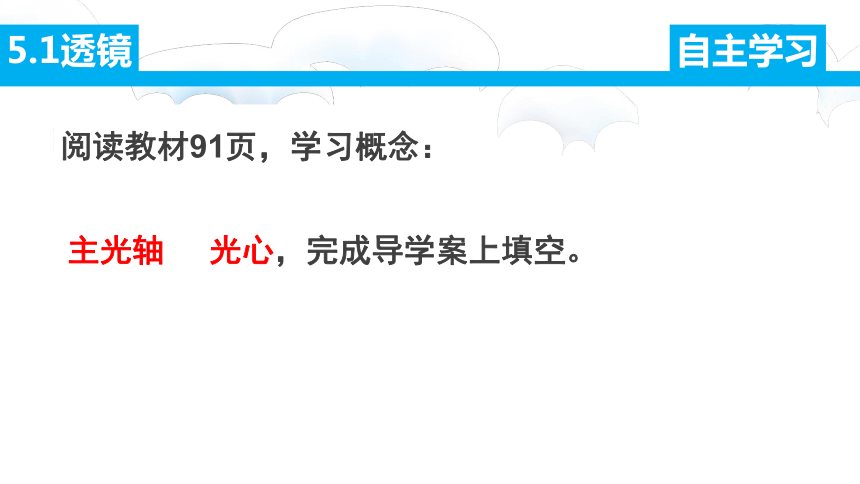

阅读教材91页，学习概念：
自主学习
5.1透镜
阅读教材91页，学习概念：
主光轴 光心，完成导学案上填空。

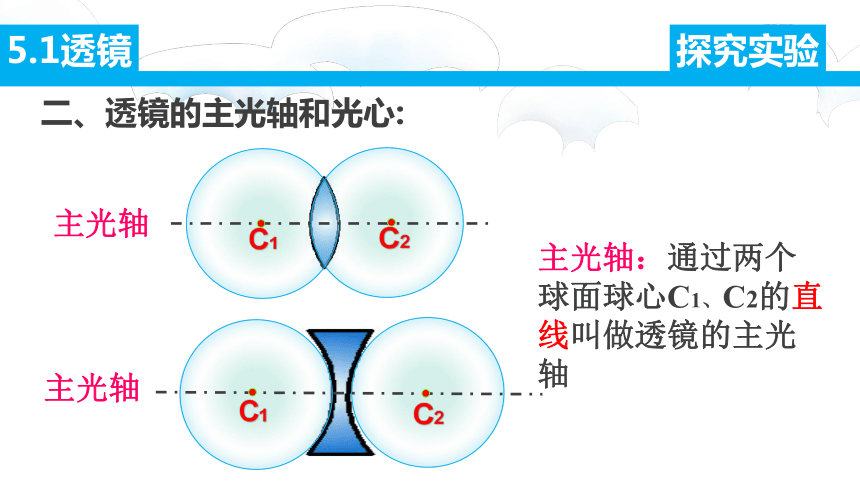

二、透镜的主光轴和光心:
主光轴
主光轴
探究实验
5.1透镜
主光轴：通过两个球面球心C1、C2的直线叫做透镜的主光轴
2、光心:主光轴上特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心。
光心o
探究实验
5.1透镜
探究1：用平行于主光轴的光线通过凸（凹）透镜观察现象
活动三、 探究透镜对光线的作用
5.1透镜
探究实验
1、用平行于主光轴的光线通过凸（凹）透镜，观察光通过 透镜的偏折方向。
2、将观察到的现象用光路图表示出来
探究2：用发散光依次通过凸（凹）透镜观察现象
活动三、 探究透镜对光线的作用
5.1透镜
探究实验
1、用几束光线分别通过凸透镜和凹透镜，观察光分别通过透镜的偏折方向。
2、完成导学案上相应作图路图。
探究3：用会聚光依次通过两种透镜观察现象
活动三、 探究透镜对光线的作用
5.1透镜
探究实验
1、用几束会聚的光通过凸透镜和凹透镜，观察光通过透镜的偏折方向。
2、完成导学案上相应作图路图。
凸透镜对所有的光线都有会聚作用，所以凸透镜会聚透镜，光线经凸透镜折射后靠近主光轴。
实验结论
5.1透镜
探究实验
凹透镜对所有的光线都有发散作用，所以凸透镜发散透镜，光线经凸透镜折射后远离主光轴。
1.了解什么是凸透镜的焦点和焦距
活动四：阅读教材92页，学习概念
5.1透镜
探究实验
2.在导学案上标注焦点和焦距。
O
F
焦点：平行于主光轴的光线通过凸透镜后会聚于的一点。
焦距：焦点到光心的距离。
探究实验
5.1透镜
凸透镜的焦点和焦距
1.平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
F
2. 凹透镜有2个虚焦点
5.1透镜
2. 凹透镜有焦点吗？有几个焦点？
O
F
F
反馈检测
5.1透镜
O
F
F
F

凹透镜 光路可逆
太阳是光源，当太阳射到地面时，可以把它看做平行光。同学们可以想出利用太阳光粗测凸透镜的焦距吗？
5.1透镜
探究实验
一、透镜的分类：
二、关于透镜的名词：
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
课堂小结
5.1透镜
1.方框内填什么透镜
当堂检测
5.1透镜
反馈检测
5.1透镜
O
F
A.凸透镜前任意位置 B.凸透镜的焦点上
C.凹透镜前任意位置 D.凹透镜的焦点上
2.要使小灯泡发出的光经某透镜后变成平行光，
应该把小灯泡放在（ ）
B
希望你学有所收获！
祝同学们天天向上
