2020春人教版九年级物理第二十章《电与磁》单元复习38张PPT

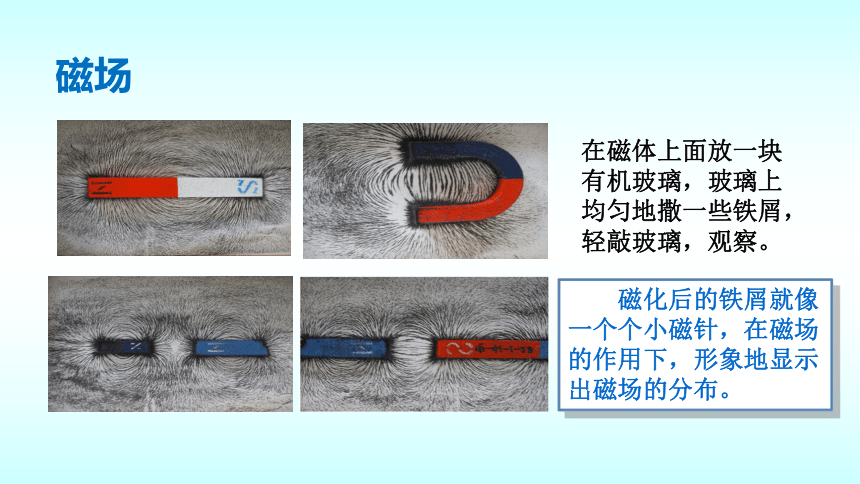

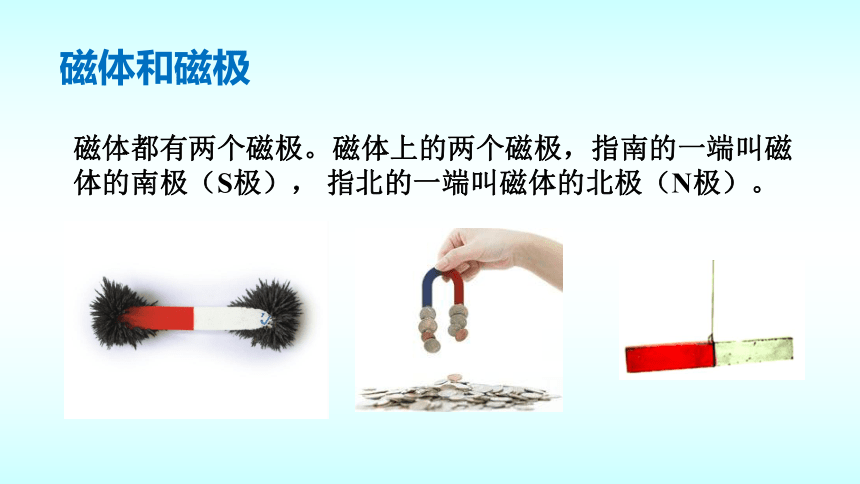

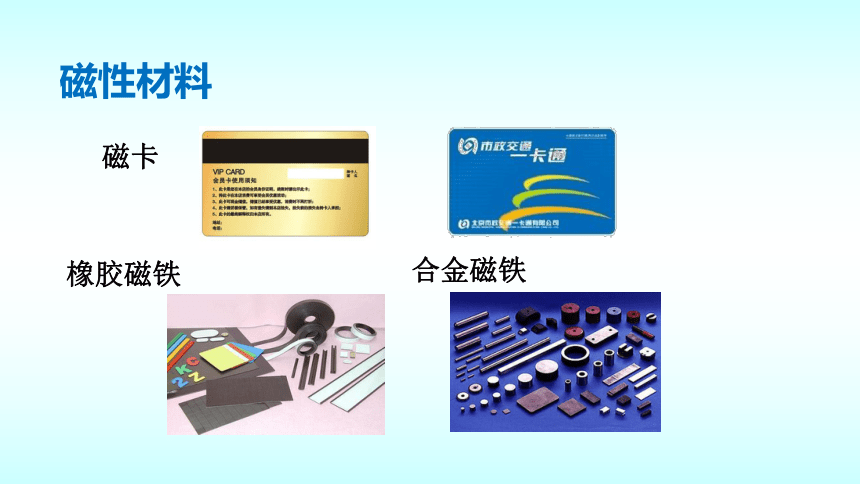

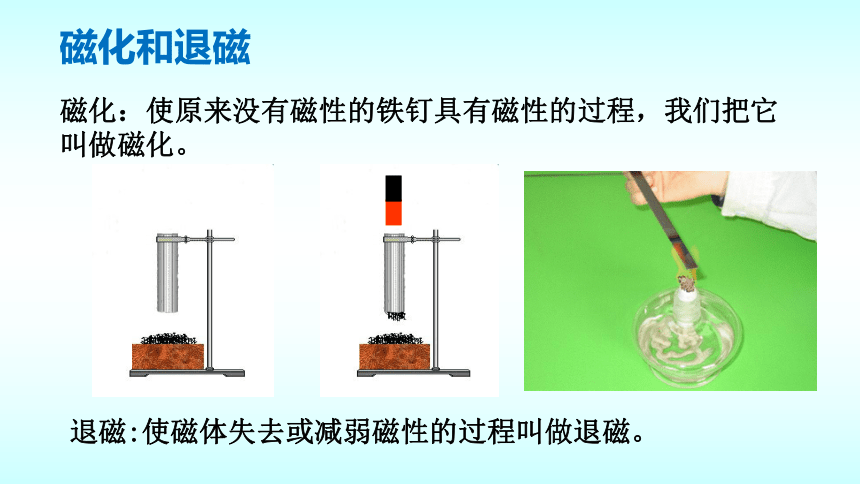

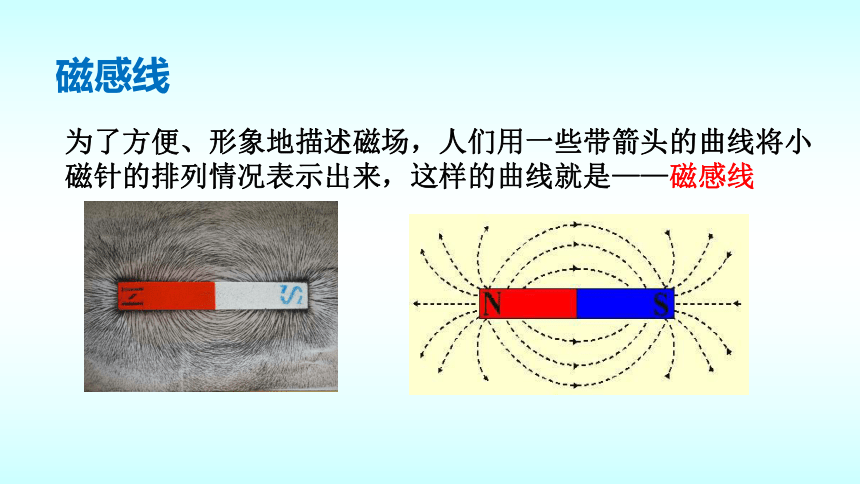

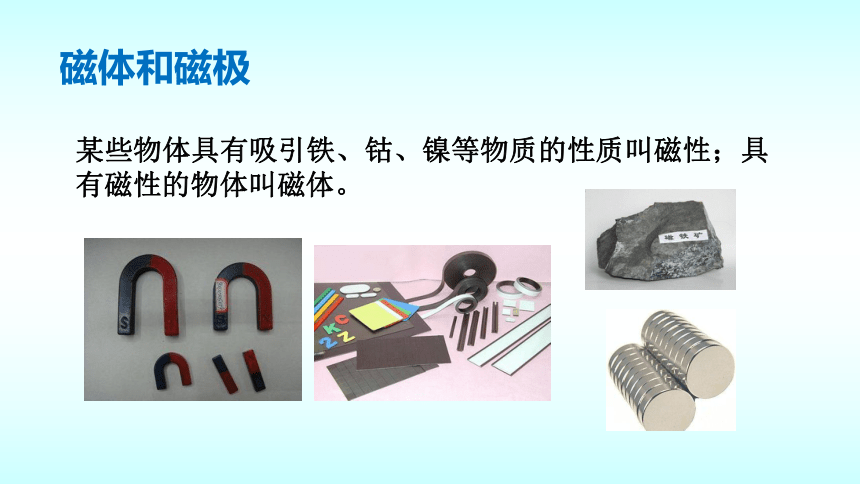

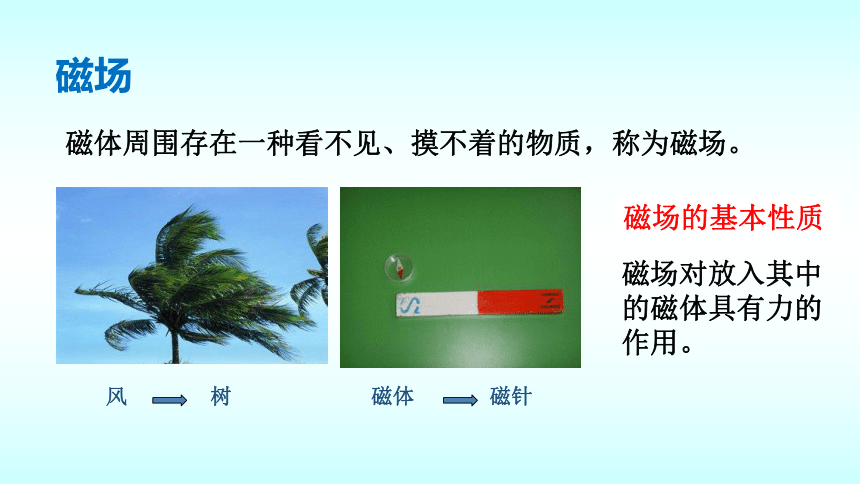

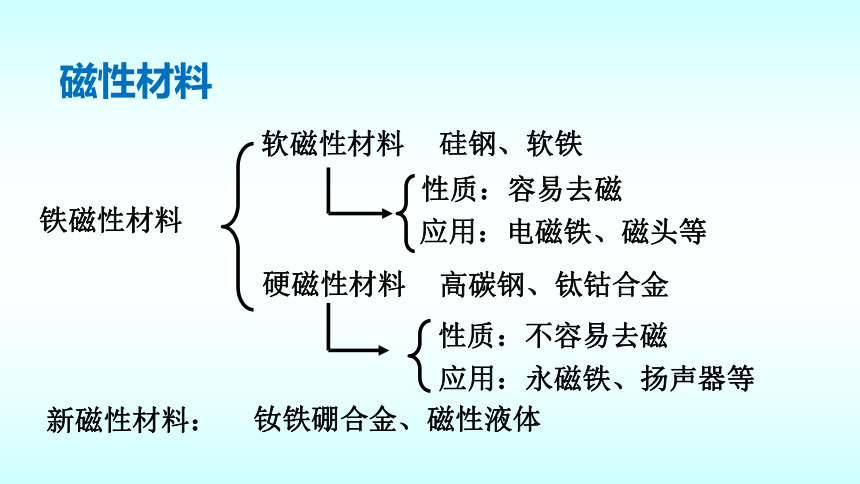

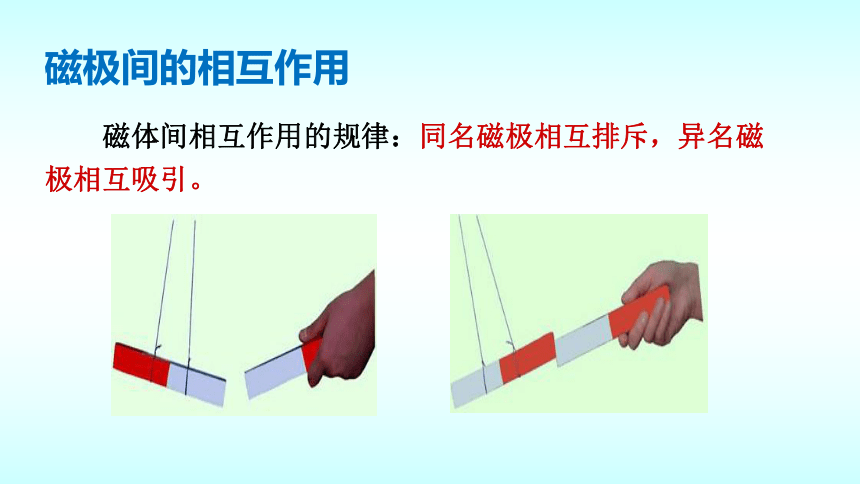

课件38张PPT。电与磁磁体和磁极某些物体具有吸引铁、钴、镍等物质的性质叫磁性；具有磁性的物体叫磁体。磁体和磁极磁体都有两个磁极。磁体上的两个磁极，指南的一端叫磁体的南极（S极）， 指北的一端叫磁体的北极（N极）。 磁极间的相互作用　　磁体间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引。磁化和退磁磁化：使原来没有磁性的铁钉具有磁性的过程，我们把它叫做磁化。 退磁:使磁体失去或减弱磁性的过程叫做退磁。磁性材料磁卡橡胶磁铁合金磁铁铁磁性材料软磁性材料硬磁性材料性质：容易去磁应用：电磁铁、磁头等性质：不容易去磁应用：永磁铁、扬声器等高碳钢、钛钴合金硅钢、软铁新磁性材料：钕铁硼合金、磁性液体磁性材料磁场磁场对放入其中的磁体具有力的作用。磁场的基本性质磁体 树风磁针磁体周围存在一种看不见、摸不着的物质，称为磁场。磁场在磁体上面放一块有机玻璃，玻璃上均匀地撒一些铁屑，轻敲玻璃，观察。　　磁化后的铁屑就像一个个小磁针，在磁场的作用下，形象地显示出磁场的分布。磁感线为了方便、形象地描述磁场，人们用一些带箭头的曲线将小磁针的排列情况表示出来，这样的曲线就是——磁感线磁感线　　①磁感线上任意一点的方向，与该点的磁场方向相同。
　　②磁感线是描述磁场的方法，并不存在。

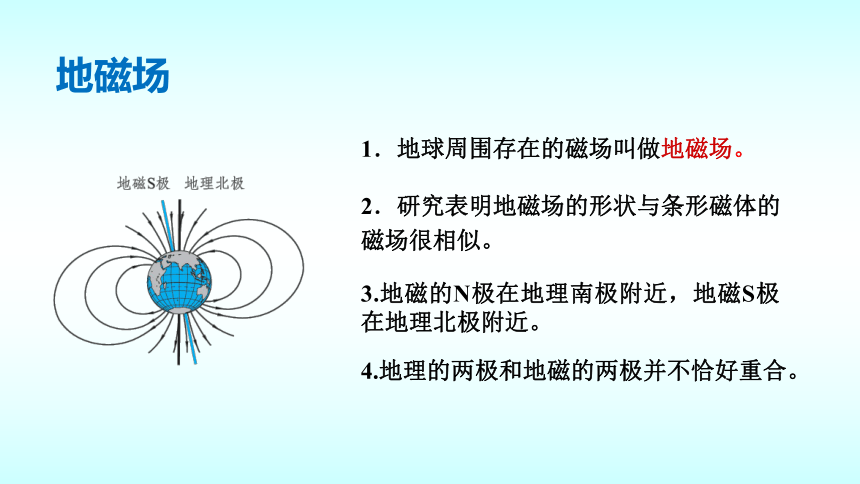

　　③磁体外部的磁感线都是从磁体的N极出发，回到S极。地磁场3.地磁的N极在地理南极附近，地磁S极在地理北极附近。4.地理的两极和地磁的两极并不恰好重合。1．地球周围存在的磁场叫做地磁场。2．研究表明地磁场的形状与条形磁体的磁场很相似。地磁场我国宋代著名科学家——沈括在《梦溪笔谈》中明确指出，指南针所指方向“常微偏东，不全南也”。
沈括是世界上准确记录这一现象的第一人。 通电后小磁针能偏转通电导线周围存在磁场（电流的磁效应）电流的磁场改变电流方向，磁针偏转方向改变。 磁场方向跟电流方向有关奥斯特实验磁场叠加螺线管通电螺线管的磁场将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。通电螺线管的外部磁场和 周围的磁场相似。条形磁体通电螺线管的磁场用右手握住通电螺线管，让四指弯曲且与螺线管中的电流方向一致，则大拇指所指那端就是通电螺线管的N极，或者说大拇指所指方向就是通电螺线管内部磁场的方向。右手螺旋定则右手螺旋定则电磁铁　　1．插入铁芯的通电螺线管称为电磁铁。　　2．有电流通过时有磁性，没有电流时失去磁性。影响电磁铁磁性强弱的因素电磁铁的磁性强弱与电流的大小、线圈的匝数有关。★匝数一定时，通入电磁铁的 电流越大，电磁铁的磁性越强。
★电流一定时，螺线管匝数越多，电磁铁的磁性越强。
电磁继电器电磁继电器：利用电磁铁来控制工作电路的一种开关。电磁继电器电磁继电器的应用：用弱电流、低电压控制大电流、高电压的工作电路。磁场对通电导线的作用实验观察：
① 闭合开关，观察直导体运动。
② 改变电流方向或改变磁场方向, 观察直导体运动。
磁场对通电导体的作用实验初步结论：
磁场对电流作用力的方向跟电流方向和磁场方向有关。实验现象记录：左手定则伸开左手，四指并拢，拇指与四指垂直，并且在同一平面里，让磁感线垂直穿过手心，使四指指向电流方向，这时大拇指所指的方向就是通电导线在磁场中所受磁场力的方向。动圈式扬声器直流电动机的原理通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。通电线圈最后静止在平衡位置。
直流电动机的原理问题：
为什么这种装置能够使线圈连续转动？如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗？直流电动机的原理换向器和电刷可以使线圈中电流每半周改变一次。直流电动机的工作原理：磁场对通电导线有力的作用。
直流电动机的能量转化：直流电动机将电能转化成机械能。实用的电动机电动机转子定子电
动
机
的
应
用散热扇电 钻 水 泵 实用的电动机 当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这种现象称为电磁感应。在电磁感应现象中产生的电流叫做感应电流。电磁感应现象感应电流的方向和导体的运动方向、磁场的方向有关电磁感应现象动圈式话筒工作原理：
当话筒接收声波时，声波产生的力量作用在膜片上，引起膜片振动，带动线圈作相应振动，线圈在永磁体中运动，将声音信号转变成电信号。发电机小灯泡发光说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。发电机二极管交替发光，说明发电机产生的电流方向在改变。发电机电流表指针左右摆动，说明发电机产生的电流方向不停地在改变。这种输出交流电的发电机叫作交流发电机。发电机如果用换向器替代滑环，线圈内产生的是交流电，但供给外部用电器的电流方向不变。这样的发电机叫作直流发电机。
