第十九章 生活用电
第1节 家庭电路
1.下列说法错误的是( )
A.两条进户线中有一条是火线,一条是零线
B.零线在户外就已经和大地相连
C.火线可以使试电笔发光
D.用试电笔测火线时,手指千万不能碰到笔尾金属体
2.家庭电路中,自动空气开关的主要作用是( )
A.保证电路两端的电压不变
B.保证电路中的电流不变
C.保证用电器的功率不变
D.在电路发生短路时自动切断电路
3.在家庭电路中,下列有关插座、螺口灯泡、开关的连线正确的是( )
4.某同学家的四盏电灯突然熄灭了,检查发现保险丝并未烧断,用试电笔测试室内各处电路时氖管均发光,则电路故障为( )
A.电灯均坏了
B.进户零线断路
C.室内线路有短路
D.进户火线断路
5.(2018·辽宁盘锦中考)用试电笔可辨别火线和零线,能使氖管发光的是 。如图所示的电路,闭合开关后,发现电灯不亮,用试电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是 。?
6.我国家庭电路的电压为 V;控制照明灯的开关应接在 (填“火线”或“零线”)和照明灯之间。?
7.用笔画线代替导线,将图中的电灯、开关接入家庭电路。

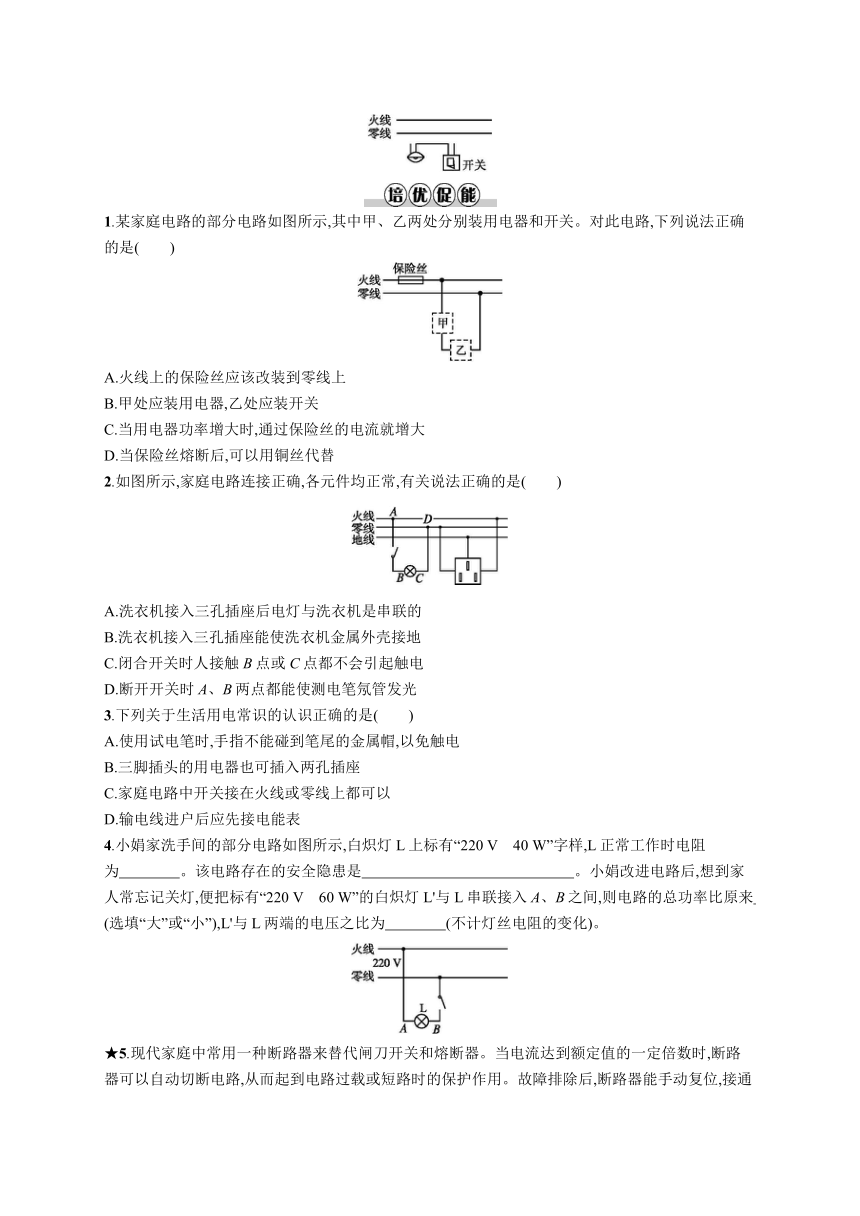

1.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。对此电路,下列说法正确的是( )
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器,乙处应装开关
C.当用电器功率增大时,通过保险丝的电流就增大
D.当保险丝熔断后,可以用铜丝代替
2.如图所示,家庭电路连接正确,各元件均正常,有关说法正确的是( )
A.洗衣机接入三孔插座后电灯与洗衣机是串联的
B.洗衣机接入三孔插座能使洗衣机金属外壳接地
C.闭合开关时人接触B点或C点都不会引起触电
D.断开开关时A、B两点都能使测电笔氖管发光
3.下列关于生活用电常识的认识正确的是( )
A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电
B.三脚插头的用电器也可插入两孔插座
C.家庭电路中开关接在火线或零线上都可以
D.输电线进户后应先接电能表
4.小娟家洗手间的部分电路如图所示,白炽灯L上标有“220 V 40 W”字样,L正常工作时电阻为 。该电路存在的安全隐患是 。小娟改进电路后,想到家人常忘记关灯,便把标有“220 V 60 W”的白炽灯L'与L串联接入A、B之间,则电路的总功率比原来 (选填“大”或“小”),L'与L两端的电压之比为 (不计灯丝电阻的变化)。?
★5.现代家庭中常用一种断路器来替代闸刀开关和熔断器。当电流达到额定值的一定倍数时,断路器可以自动切断电路,从而起到电路过载或短路时的保护作用。故障排除后,断路器能手动复位,接通电路,也能手动切断电路。断路器因方便、安全而越来越得到普及。下图是一种断路器的工作原理图,请你说出它在工作中用到了哪些物理知识(说出四点)。
(1) ;?
(2) ;?
(3) ;?
(4) 。?
★6.人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串联一个电阻值很大的高值电阻,其电阻通常在 1 MΩ以上。
(1)为什么要串联这个高值电阻呢?
(2)已知某试电笔内高值电阻的阻值为2.2 MΩ,某同学正在使用该试电笔测试照明电路的火线,如图所示。请估算氖管发光时通过该同学身体的电流(人体电阻不计)。
答案与解析
夯基达标
1.D 试电笔的两端是两个金属电极,氖管中充有氖气,笔管内有电阻、弹簧。使用时,手指按住笔卡(笔尾金属体),用笔尖接触被测导线(手指千万不能碰到笔尖),如果被测导线是火线,电流经过笔尖、电阻、氖管、弹簧,再经过人体、大地流回零线,与电源构成闭合回路,氖管就会发光。因此手一定要接触笔尾金属体。
2.D 目前在新建住宅中,自动空气开关已取代了闸刀开关,当电路发生过载或短路时,自动空气开关会自动切断电路。
3.B 插座是用来连接用电器的,应并联在电路中,两孔插座分别接火线和零线,三孔插座分别连接火线、零线和地线。本题的易错点分析如下:
选项
易错角度
纠错剖析
A
错误认为零线和大地之间有220 V的电压,两孔插座分别接在零线和地线上
零线和大地的电压为零,火线和大地之间为220 V,所以两孔插座应分别接在火线和零线上
C
只考虑开关控制灯泡电流的通断,没考虑用电器不工作时,还应与火线断开
控制用电器的开关要串联在用电器和火线之间。保证用电器不工作时能够与火线断开
D
没有注意到灯泡的螺丝套容易裸露的结构特点,没有考虑到安全用电
螺丝套容易裸露,人容易接触到,所以灯泡的螺丝套一定要接在零线上,灯泡尾部的金属体接在火线上
4.B 用试电笔测试各处电路时氖管均发光,说明线路中火线连接完好,原因是进户线零线开路,灯泡尽管不亮,但室内各处都与火线相连,所以氖管会发光。
5.解析 试电笔可以区分火线和零线,可以使氖管发光的是火线。用试电笔测试b、c、d三点,氖管都发光,这说明从火线到b点之间的电路都是完好的,没有断路。而试电笔测试a点时,氖管不发光,这说明b点到a点之间的导线出现断路,由此可以判断出是a、b之间某处断路。
答案 火线 ab之间断路
6.答案 220 火线
7.答案 如图所示
培优促能
1.C 为保证保险丝熔断时电路断开,保险丝一定要装在火线上,选项A错误;开关应该接在火线上,所以甲处应为开关,乙处应为用电器,选项B错误;电功率增大时根据I=PU可知,I会增大,铜丝电阻率低,熔点较高,当电流过大时铜丝不会断开,起不到保护电路作用,故选项C正确,选项D错误。
2.B 洗衣机接入三孔插座后电灯与洗衣机均可单独工作,互不影响,所以应为并联,A错;为防止触电,有金属外壳的用电器外壳要接地,所以B正确;闭合开关时B点与火线相接,故接触B点会触电,所以C错;断开开关,则B点与火线断开,所以接触B点测电笔氖管不会发光,所以D错。
3.D 使用试电笔时,手指要接触笔尾的金属帽,不会触电,选项A错误;三脚插头的用电器不能插入两孔插座,选项B错误;家庭电路中开关接在火线上,选项C错误;输电线进户后应先接电能表,选项D正确。
4.解析 (1)灯泡正常工作时的电压为220 V,功率为40 W,则L正常工作时电阻为R=U2P=(220V)240 W= 1210 Ω;(2)由题中电路图可知,开关控制零线,火线直接进入灯泡,故该电路存在的安全隐患是灯L直接接到火线上;(3)白炽灯L'与L串联接入A、B之间时,电路中的总电阻变大,根据P=U2R可知,在电压220 V不变时,电路中的总功率变小;根据R=U2P可知R∶R'=P'∶P=60 W∶40 W=3∶2,因串联电路各处的电流相等,所以根据U=IR可知UL'∶UL=R'∶R=2∶3。
答案 1 210 Ω 灯L直接接到火线上 小 2∶3
5.解析 由题图可知,正常情况下,两个触点接触闭合,电流从双金属片、触点间流过,构成通路。当电路中电流过大时,双金属片产生的热量增大,温度上升,由于不同金属膨胀率不同,双金属片弯曲,弹簧锁装置断开,在弹簧的作用下,两触点断开,电路成为断路。可见该装置应用到的物理知识有电流的热效应、热膨胀、不同材料的膨胀率不同、杠杆、弹性形变、焦耳定律等。
答案 (1)热膨胀
(2)电流的热效应
(3)杠杆
(4)弹性形变
6.解析 (1)当通过人体的电流过大时,会造成对人体的危害,串联一个高值电阻后,由欧姆定律可知,电路中的电流较小,不会对人体造成伤害。(2)照明电路电压U=220 V,高值电阻R=2.2 MΩ=2.2×106 Ω,估算氖管发光时通过该同学身体的电流I=UR=2202.2×106 A=10-4 A。
答案 (1)高值电阻用以限制使用试电笔时通过人体的电流。(2)10-4 A
