九年级第十六章　第4节　变阻器 同步习题（word版，含答案部分解析）

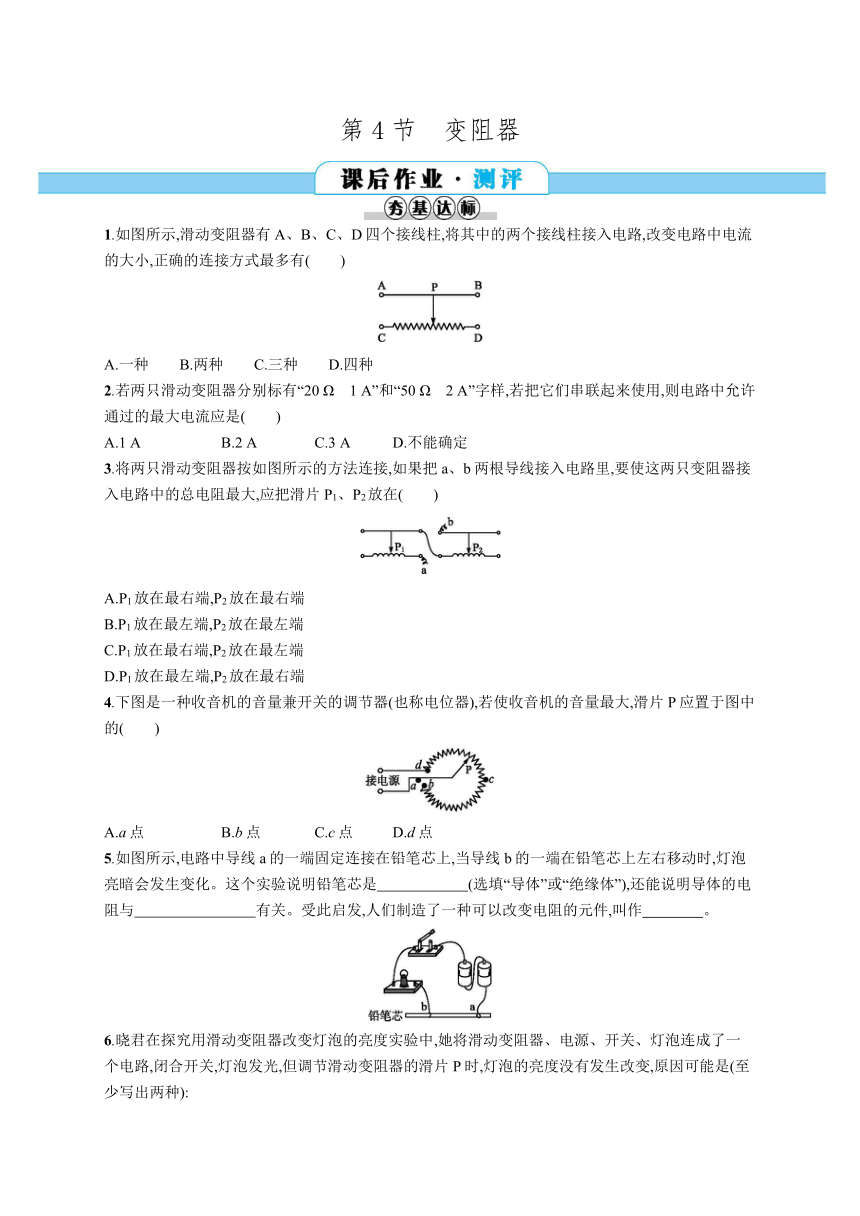

第4节　变阻器
1.如图所示,滑动变阻器有A、B、C、D四个接线柱,将其中的两个接线柱接入电路,改变电路中电流的大小,正确的连接方式最多有(　　)
A.一种　　B.两种　　C.三种　　D.四种
2.若两只滑动变阻器分别标有“20 Ω　1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是(　　)
A.1 A B.2 A C.3 A D.不能确定
3.将两只滑动变阻器按如图所示的方法连接,如果把a、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在(　　)
A.P1放在最右端,P2放在最右端
B.P1放在最左端,P2放在最左端
C.P1放在最右端,P2放在最左端
D.P1放在最左端,P2放在最右端
4.下图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的(　　)
A.a点 B.b点 C.c点 D.d点
5.如图所示,电路中导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。这个实验说明铅笔芯是　　　　　　(选填“导体”或“绝缘体”),还能说明导体的电阻与　　　　　　　　有关。受此启发,人们制造了一种可以改变电阻的元件,叫作　 。?
6.晓君在探究用滑动变阻器改变灯泡的亮度实验中,她将滑动变阻器、电源、开关、灯泡连成了一个电路,闭合开关,灯泡发光,但调节滑动变阻器的滑片P时,灯泡的亮度没有发生改变,原因可能是(至少写出两种):
(1)　 ;?
(2)　 。?

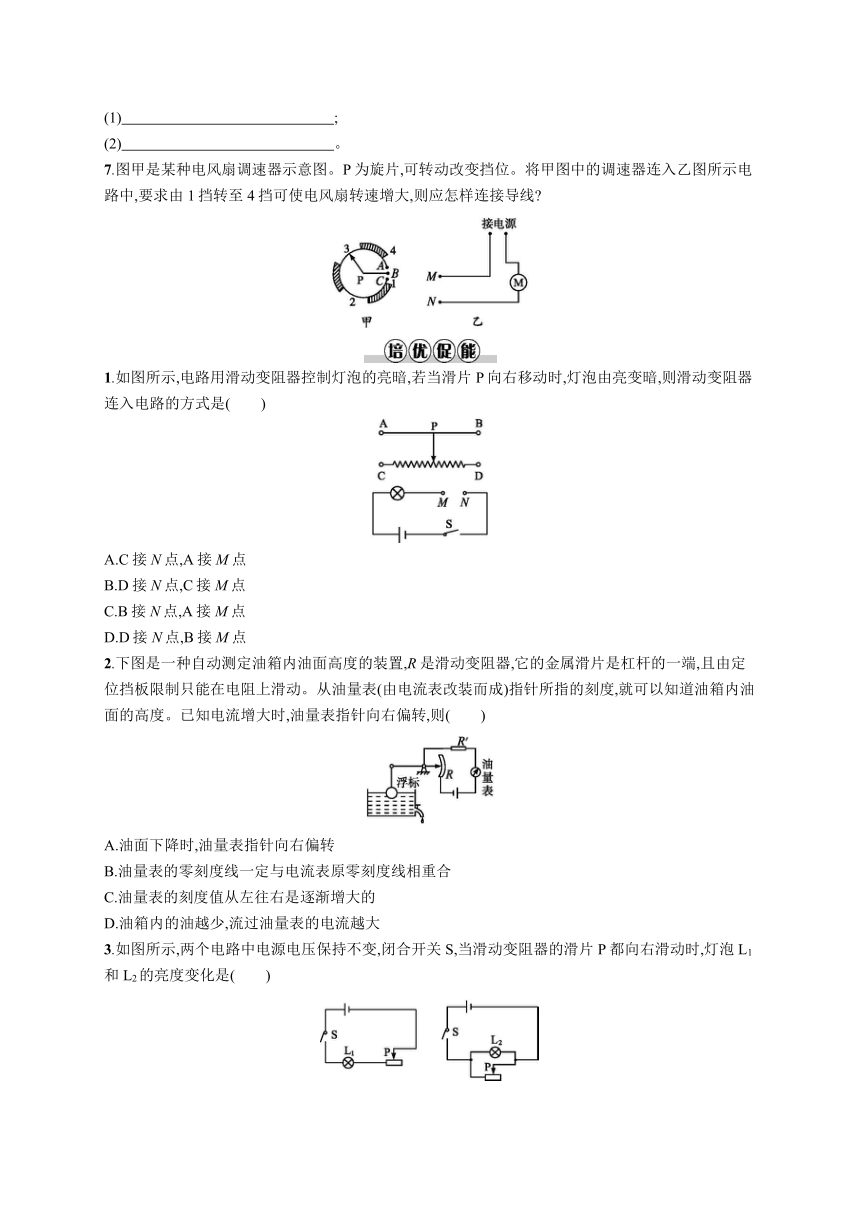

7.图甲是某种电风扇调速器示意图。P为旋片,可转动改变挡位。将甲图中的调速器连入乙图所示电路中,要求由1挡转至4挡可使电风扇转速增大,则应怎样连接导线?
1.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是(　　)
A.C接N点,A接M点
B.D接N点,C接M点
C.B接N点,A接M点
D.D接N点,B接M点
2.下图是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,且由定位挡板限制只能在电阻上滑动。从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。已知电流增大时,油量表指针向右偏转,则(　　)
A.油面下降时,油量表指针向右偏转
B.油量表的零刻度线一定与电流表原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少,流过油量表的电流越大
3.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是(　　)
A.L1、L2都变暗
B.L1、L2都变亮
C.L1变暗,L2的亮度不变
D.L1变暗,L2变亮
4.如图所示,BM、CN为两根相同的电阻丝,当滑片P向右移动时,灯L的亮度不变,开关S(　　)
A.一定和A接触
B.一定和B接触
C.一定与C接触
D.和B、C接触均可
★5.小明晚上看书时发现家里的电灯总是忽明忽暗,根据所学知识,小明对这种现象的原因作了一个初步的分析,并从实验室选择了如图所示的器材,想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
(1)小明设计了电路图如图甲所示,请你用笔画线代替导线完成图乙的电路连接。
(2)闭合开关后,小明将滑动变阻器的滑片向右滑动,电压表示数逐渐变　　　　,小灯泡亮度逐渐变　　　　;再向左移动滑片时,电压表示数逐渐变　　　　,小灯泡亮度又逐渐变　　　　,反复左右移动滑动变阻器的滑片,即可观察到小灯泡的忽明忽暗现象,由此小明得出了这样的结论:“电灯忽明忽暗可能是由于　　　　　　　　　　　　　　　　造成的。”?
★6.小明想设计一个能粗略测量水流速度大小的测定仪。他找来器材如图所示,小球P系在细金属丝下(金属丝不向水中导电),悬挂在O点,BC为水平方向固定的一根粗细均匀的电阻丝,C端在O点正下方,BC与金属丝接触良好,接触点为D(不计摩擦和细金属丝的电阻),L为灯泡,他想达到如下目的:水不流动时,灯L亮度最暗,随着水流速度加快,P向左摆动幅度加大,灯L亮度越来越亮。请你帮他连接好电路图,如果要进一步提高装置反映水流快慢的性能,可采用什么办法?

答案与解析
夯基达标
1.D　本题通过变换条件和结论考查滑动变阻器的使用。解答这类题目的关键是明确以下几点:(1)接线柱的连接方法是“一上一下”;(2)金属棒两端的接线柱相当于一个接线柱,下面接好了,上面用哪一个效果都一样;(3)判断滑动变阻器连入电路中电阻的大小是根据“近下电阻小,远下电阻大”,即滑片靠近下面所选的接线柱时,电阻变小,远离下面所选的接线柱时,电阻变大。
2.A　滑动变阻器铭牌上的含义是指它的最大阻值和允许通过的最大电流,当两个滑动变阻器串联时,通过它们的电流是相等的,如果通过的电流是2 A,则将超出“20 Ω　1 A”这个滑动变阻器允许通过的电流,它将被烧坏,这是不允许的,最大电流应以允许通过的最大电流较小的滑动变阻器为准。
3.D　分析题图可知,左边滑动变阻器的右边电阻丝接入了电路,则滑片P1放在最左端时,这只变阻器接入电路中的电阻最大;右边滑动变阻器的左边电阻丝接入了电路,则滑片P2放在最右端时,这只变阻器接入电路中的电阻最大。所以P1放在最左端,P2放在最右端时,这两只变阻器接入电路中的总电阻最大,故应选D。
4.D　电位器相当于一个滑动变阻器,当滑片P在d点时,滑动变阻器连入的电阻为0,此时电路中电阻最小,电流最大。
5.解析 铅笔芯连接在电路中,小灯泡会发光,说明铅笔芯能够导电,当改变铅笔芯接入电路中的长度时,灯泡的亮度会发生变化,说明导体的电阻与导体的长度有关,由此可制成滑动变阻器。
答案 导体　导体长度　滑动变阻器
6.答案 (1)滑动变阻器与灯泡并联
(2)将滑动变阻器的电阻线的两个接线柱接入了电路中
(3)将变阻器金属杆的两个接线柱接入了电路中(任选其二即可)
7.解析 调速器实质是一个变阻器,也是靠改变接入电路中电阻线的长度来改变电阻,从而改变电路中电流的大小,起到调节电风扇转速大小的作用,要求从1挡转至4挡转速增大,即电路中电流增大,所以接入电路中的电阻减小,故题图甲中A、B两接线柱接入题图乙。
答案 A接M,B接N(或A接N,B接M)
培优促能
1.A　滑片P向右移灯泡变暗,说明电路中的电流在减小,电阻在增大。滑片P向右移,电阻增大时,连入电路中的电阻应为CP部分,而B、C两选项都不能改变电路中的电阻,故B、C两选项错;而D选项的连接方法是将PD部分连入电路,此时P向右移时,连入电路中的电阻在减小,电路中电流在变大,灯应由暗变亮,故选项D错误。
2.C　如题图所示,这种自动测定高度的装置是利用滑动变阻器改变电路中的电流,然后通过油量表(电流表)来判断油量的多少。当油箱内油量减少时,浮标就会下降,拉动横杆左端下降,横杆右端上升,使得接入电路中的电阻变长,电阻增大,电路中的电流减小,油量表(电流表)的指针向左偏转,示数减小。因此,油量表指针向左偏转,示数减小,表示油量减少。反之,当油箱内油量增加时,浮标就会上升,推动横杆左端上升,横杆右端下降,使得接入电路中的电阻变短,电阻减小,电路中的电流增大,油量表(电流表)的指针向右偏转,示数增大。因此,油量表指针向右偏转,示数增大,表示油量增加。油量表的刻度值应为左小右大。
3.C　灯L1跟滑动变阻器串联,当滑片向右滑动时,滑动变阻器连入电路中的电阻变大,电路中电流变小,灯L1变暗;灯L2与滑动变阻器并联,滑动变阻器的滑片向右运动时,不会影响灯L2这条支路中的电流,所以灯L2亮度不变。
4.D　首先弄清滑动变阻器滑片的滑动方向;其次要弄清电阻是怎样变化的。题目中BM、CN为两根相同的电阻丝,而且滑片P向右移动时,不论S与B接触还是与C接触,电阻丝BP加上PN或CP加上PN都等于一根电阻线的总长度,故电阻恒定不变,灯的亮度不变。
5.解析 (1)在根据电路图连接实物图时,要注意按一定的顺序连接,可按电流的流向,从电源的正极出发,依次连接各个元件,最后回到电源的负极。本题应特别注意的是,滑动变阻器的接线柱应“一上一下”接入电路,因题图中已接了滑动变阻器下面的接线柱,故滑动变阻器的另一个接线柱只能接C或D。
(2)当滑片向右滑动时,滑动变阻器连入电路中的电阻逐渐变小,电路中的电流逐渐变大,从而使灯泡两端的电压逐渐变大,故电压表示数逐渐变大,灯泡逐渐变亮;若向左移动滑片,出现的现象则正好相反。由此可分析得出题中结论。
答案 (1)实物连接如图所示。
(2)大　亮　小　暗　电灯两端的电压不稳定
6.解析 BC与ODP实际上起到滑动变阻器的作用。灯L最暗,说明电路中电流最小,电阻最大。水流加快,灯L亮度增强,说明电流变大,电阻变小,此时P左摆,BD变短,因而将点B、O连入电路。
答案 电路图如图所示,为进一步提高装置性能,可将灯泡换成电流表,电流表示数越大,水流速度越大。
