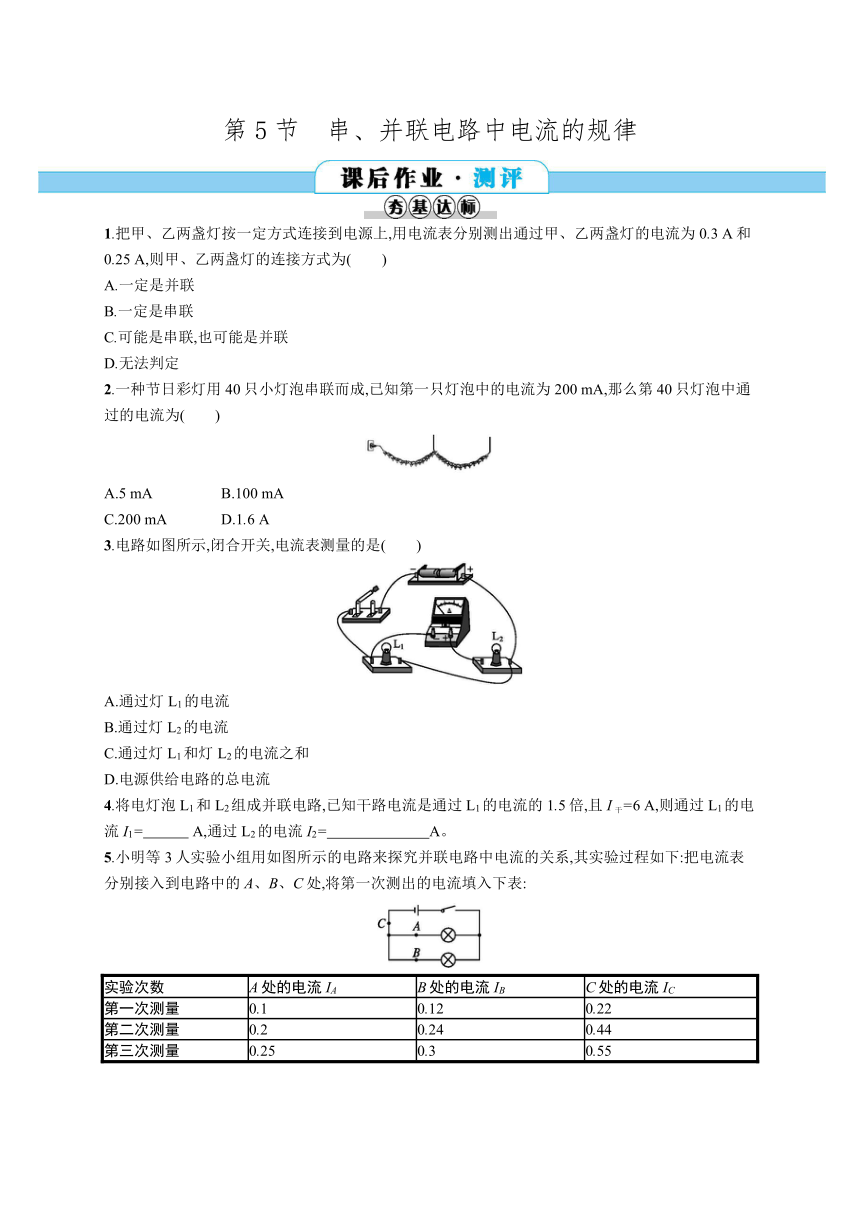

第5节　串、并联电路中电流的规律
1.把甲、乙两盏灯按一定方式连接到电源上,用电流表分别测出通过甲、乙两盏灯的电流为0.3 A和0.25 A,则甲、乙两盏灯的连接方式为(　　)
A.一定是并联
B.一定是串联
C.可能是串联,也可能是并联
D.无法判定
2.一种节日彩灯用40只小灯泡串联而成,已知第一只灯泡中的电流为200 mA,那么第40只灯泡中通过的电流为(　　)
A.5 mA B.100 mA
C.200 mA D.1.6 A
3.电路如图所示,闭合开关,电流表测量的是(　　)
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
4.将电灯泡L1和L2组成并联电路,已知干路电流是通过L1的电流的1.5倍,且I干=6 A,则通过L1的电流I1=　　　 A,通过L2的电流I2=　 　A。?
5.小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系,其实验过程如下:把电流表分别接入到电路中的A、B、C处,将第一次测出的电流填入下表:
实验次数
A处的电流IA
B处的电流IB
C处的电流IC
第一次测量
0.1
0.12
0.22
第二次测量
0.2
0.24
0.44
第三次测量
0.25
0.3
0.55

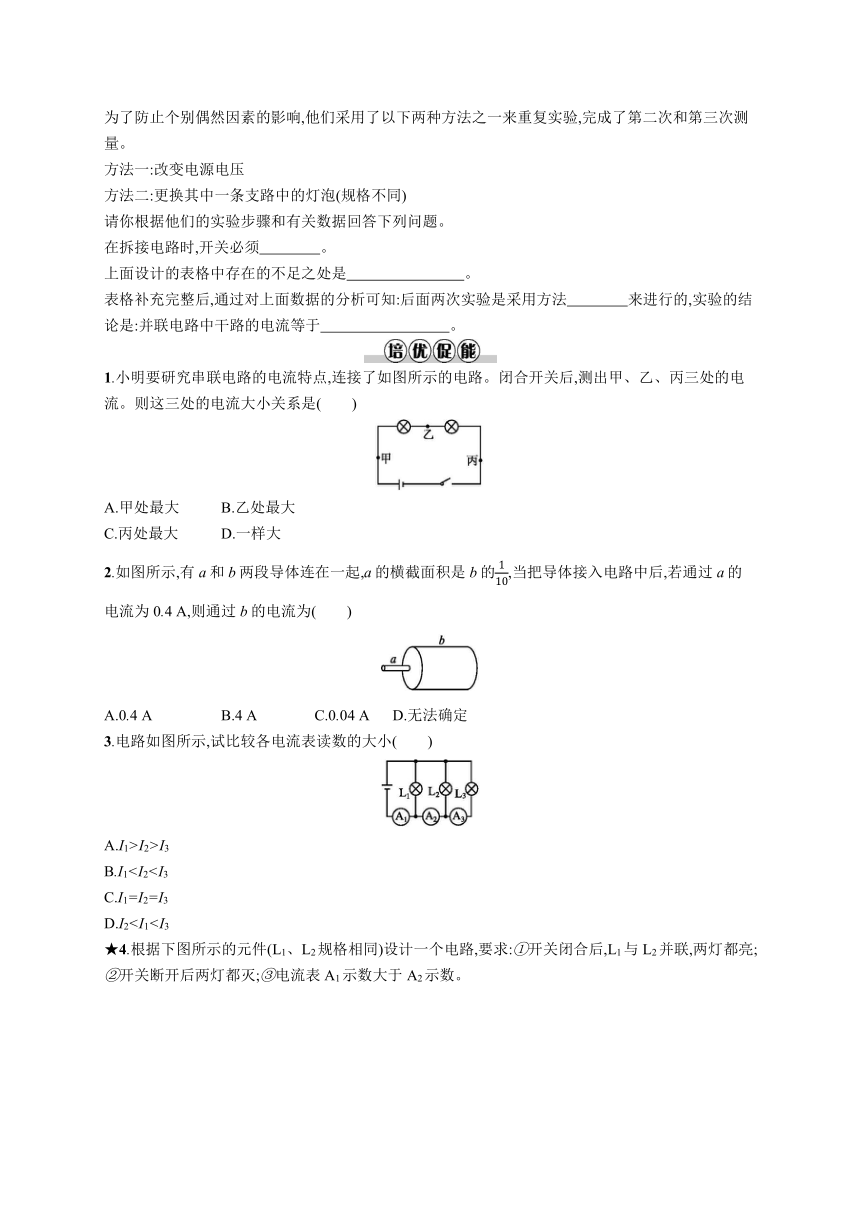

为了防止个别偶然因素的影响,他们采用了以下两种方法之一来重复实验,完成了第二次和第三次测量。
方法一:改变电源电压
方法二:更换其中一条支路中的灯泡(规格不同)
请你根据他们的实验步骤和有关数据回答下列问题。
在拆接电路时,开关必须　　　　。?
上面设计的表格中存在的不足之处是?　　 　。?
表格补充完整后,通过对上面数据的分析可知:后面两次实验是采用方法　　　　来进行的,实验的结论是:并联电路中干路的电流等于　?　 　　。?
1.小明要研究串联电路的电流特点,连接了如图所示的电路。闭合开关后,测出甲、乙、丙三处的电流。则这三处的电流大小关系是(　　)
A.甲处最大 B.乙处最大
C.丙处最大 D.一样大
2.如图所示,有a和b两段导体连在一起,a的横截面积是b的110,当把导体接入电路中后,若通过a的电流为0.4 A,则通过b的电流为(　　)
A.0.4 A B.4 A C.0.04 A D.无法确定
3.电路如图所示,试比较各电流表读数的大小(　　)
A.I1>I2>I3
B.I1C.I1=I2=I3
D.I2★4.根据下图所示的元件(L1、L2规格相同)设计一个电路,要求:①开关闭合后,L1与L2并联,两灯都亮;②开关断开后两灯都灭;③电流表A1示数大于A2示数。
(1)在虚线框内画出设计的电路图。
(2)按设计的电路图,用笔画线代替导线将图中元件连接起来(导线不交叉)。
★5.在“用电流表测电流”的实验中,某同学连接的电路如图所示。
(1)闭合开关,观察到灯泡L1和L2的发光情况是　　　　。?
(2)针对上述现象,该电路存在的问题是?　 。?
(3)请在原图上只改动一根导线,使两只电流表分别测出各支路的电流,然后画出实物电路的电路图。(要求:在需改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)

答案与解析
夯基达标
1.A　由串联电路中电流处处相等可知,若通过两灯的电流不相等,则两灯一定是并联。
2.C　因为串联电路各处的电流都相等,所以第40只灯泡中通过的电流为200 mA。
3.B　从电源的正极出发,顺着电流的方向寻找电流的路径,一直到电源的负极。两灯是并联的,其中电流表与灯L2串联在一条支路上,灯L1为另一条支路。所以电流表测量的是通过灯L2的电流。
4.解析 根据并联电路电流的规律:干路中的电流等于各支路电流之和,则I干=I1+I2,又因为I干=1.5I1,I干=6 A,所以I1=4 A,I2=2 A。
答案 4　2
5.解析 本题考查电学实验的基本常识及并联电路的电流规律的实验探究,可以按照下列思路分析:
读懂题意分析表格→明确实验注意事项分析及获得普遍性规律的方法→分析数据得出结论
由电学实验常识可知,为了保护电路,在拆接电路时,开关必须断开。由题中表格可知,表格中记录的是电流值,但表格在设计时,缺少电流单位,故在记录数据时要带上单位或将表格补上单位。若采用方法二,只更换其中一条支路中的灯泡,则不换的灯泡通过的电流值不变。但分析表中数据,电流值都发生了改变,则可判定采用方法一来完成后两次实验的。分析表中的数据可以得出:并联电路中干路的电流等于各支路电流之和。
答案 断开　缺少电流单位　一　各支路电流之和
培优促能
1.D
2.A　虽然a、b两段导体的横截面积不同,但两段导体是串联的,只要是串联的两段导体,接入电路中时通过的电流必然相等,故选项A正确。
3.A　从题图中可以看出,电流表A3测的是L3的电流,电流表A2测的是L2和L3并联的总电流,电流表A1测的是L1、L2和L3并联后的总电流。根据并联电路的电流特点:干路电流等于各支路电流之和。因此可以得出各电流表示数的大小关系为I1>I2>I3。
4.解析 开关闭合后,L1与L2并联,两灯都亮,断开后两灯都灭,说明开关在干路上;电流表A1示数大于A2示数,说明A1在干路中,A2在支路中,因为L1、L2规格相同,若电流表A1、A2分别测两支路电流,则两电流表示数应相同。
答案 (1)如图甲　(2)如图乙
5.解析 由于电流表相当于导线,闭合开关,灯泡L1和电流表A2被电流表A1短接,故只L1不发光,L2发光。只需要改动连接L1和L2的一根导线,就能使两只电流表分别测出各支路的电流。
答案 (1)L1不发光,L2发光
(2)灯L1和电流表A2被电流表A1短接
(3)改正后的实物图如图所示。
电路图如图所示。
