第4章 第4节 光的折射 同步习题（word版，含答案部分解析）

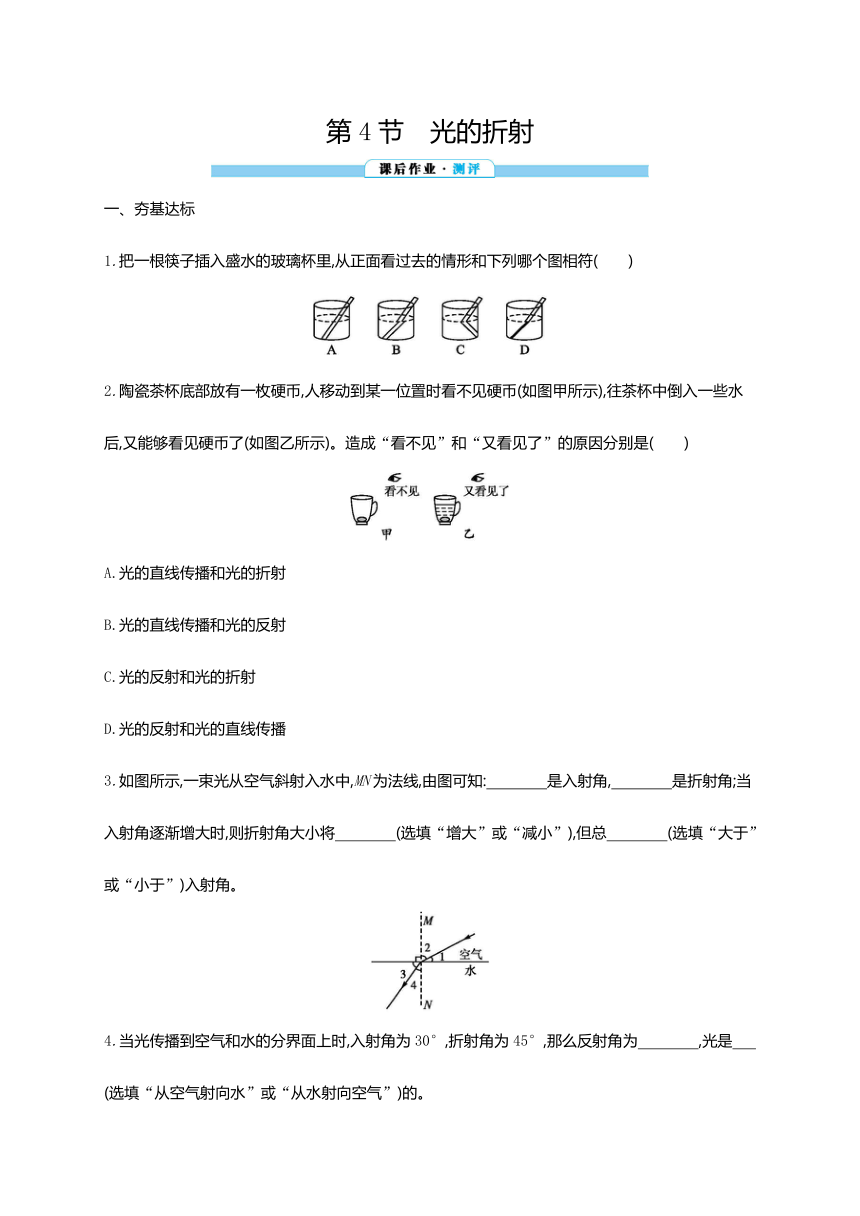

第4节　光的折射
一、夯基达标
1.把一根筷子插入盛水的玻璃杯里,从正面看过去的情形和下列哪个图相符(　　)
2.陶瓷茶杯底部放有一枚硬币,人移动到某一位置时看不见硬币(如图甲所示),往茶杯中倒入一些水后,又能够看见硬币了(如图乙所示)。造成“看不见”和“又看见了”的原因分别是(　　)
A.光的直线传播和光的折射
B.光的直线传播和光的反射
C.光的反射和光的折射
D.光的反射和光的直线传播
3.如图所示,一束光从空气斜射入水中,MN为法线,由图可知:　　　　是入射角,　　　　是折射角;当入射角逐渐增大时,则折射角大小将　　　　(选填“增大”或“减小”),但总　　　　(选填“大于”或“小于”)入射角。?
4.当光传播到空气和水的分界面上时,入射角为30°,折射角为45°,那么反射角为　　　　,光是　　　　　　　　　　　(选填“从空气射向水”或“从水射向空气”)的。?
5.如图所示,人在河边看到河底的石块,人看到的是石块的　　　　(选填“实”或“虚”)像,像的位置比石块的实际位置　　　　(选填“深”或“浅”)些。?
6.如图所示,一束光斜射到平静的水面上,同时发生反射和折射,则反射光线与入射光线的夹角为　　　　度,折射角　　　　(选填“大于”“小于”或“等于”)入射角。?
7.如图所示,光线AO从空气斜射到玻璃表面,请在图中画出反射光线OB和进入玻璃的折射光线OC。
二、培优促能
1.如图所示,一束激光AO由空气斜射入玻璃砖,折射后从另一面射出,其出射点可能是图中的(　　)
A.M点 B.N点 C.P点 D.Q点

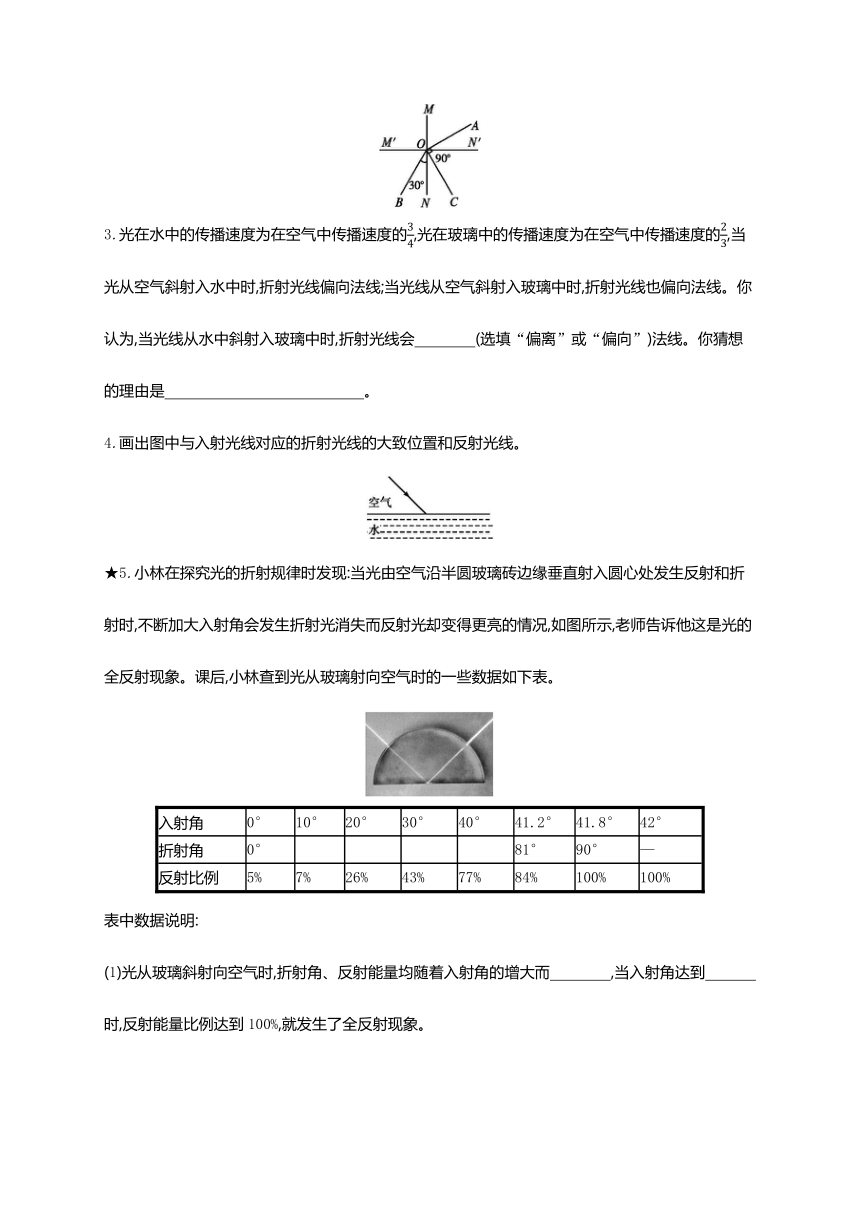

2.如图所示,有一束光从某种介质斜射入空气时,在界面上发生了反射和折射,其中入射角是　　　度,折射角是　　　度。?
3.光在水中的传播速度为在空气中传播速度的34,光在玻璃中的传播速度为在空气中传播速度的23,当光从空气斜射入水中时,折射光线偏向法线;当光线从空气斜射入玻璃中时,折射光线也偏向法线。你认为,当光线从水中斜射入玻璃中时,折射光线会　　　　(选填“偏离”或“偏向”)法线。你猜想的理由是　?　 。?
4.画出图中与入射光线对应的折射光线的大致位置和反射光线。
★5.小林在探究光的折射规律时发现:当光由空气沿半圆玻璃砖边缘垂直射入圆心处发生反射和折射时,不断加大入射角会发生折射光消失而反射光却变得更亮的情况,如图所示,老师告诉他这是光的全反射现象。课后,小林查到光从玻璃射向空气时的一些数据如下表。
入射角
0°
10°
20°
30°
40°
41.2°
41.8°
42°
折射角
0°
81°
90°
—
反射比例
5%
7%
26%
43%
77%
84%
100%
100%
表中数据说明:
(1)光从玻璃斜射向空气时,折射角、反射能量均随着入射角的增大而　　　　,当入射角达到　　　　时,反射能量比例达到100%,就发生了全反射现象。?
(2)根据光路可逆原理,当光从空气斜射向玻璃时,折射角　　　　(选填“大于”“等于”或“小于”)入射角。?
6.某小组同学设计了如图所示的实验装置探究光的折射规律,其中竖直放置的光屏EF可绕其上ON所在直线方向前后折转。
(1)实验时,光贴着光屏从空气射入水中,该小组同学将F板向后折转一定的角度,则在F板上　　　　(选填“能”或“不能”)看到折射光,此时折射光线和入射光线　　　　(选填“在”或“不在”)同一平面内。
(2)多次改变入射光线AO与ON的夹角进行实验,测量记录数据如表所示。
分析数据可得出结论:??　 。(写出一条即可)?
入射角α
0°
15°
30°
45°
60°
折射角β
0°
11.3°
22.1°
35.4°
40.9°
(3)该小组同学继续用另一支激光笔让光线沿着BO射向水面,可看到折射光线沿OA射出,这说明
?　 。?

课后作业·测评答案
一、夯基达标
1.B
2. A　甲图看不见,是因为光是沿直线传播的。根据光的折射规律作图(如图),可知硬币反射的光经水面折射后可以进入人眼,并使眼睛所看到的像比原来的物高,且随着水位升高,像也逐渐升高。
3.答案 ∠2　∠4　增大　小于
4.解析 当光传播到空气和水的分界面上时,入射角为30°,根据光的反射定律可知,此时的反射角是30°;此时折射角是45°,故入射角小于折射角,所以可以判断光是从水射向空气。
答案 30°　从水射向空气
5.解析 眼睛逆着折射光线所看到的并不是真正的物体,而是由折射光线反向延长后相交而成的像,是物体的虚像。
答案 虚　浅
6.解析 发生光的反射时,反射光线、入射光线和法线在同一平面内,反射光线、入射光线分别位于法线两侧,反射角等于入射角,此时入射角是60°,则反射角也是60°,反射光线与入射光线的夹角为120°;当光从空气斜射入水中时,折射角小于入射角。
答案 120　小于
7.解析 过O点垂直MN作法线,根据反射角等于入射角作出反射光线OB;由于从空气斜射入玻璃中,折射角小于入射角,作出折射光线OC,如答案图所示。
答案 如图所示
二、培优促能
1.B　光从空气斜射入玻璃砖时,会发生折射,其中折射角小于入射角,从题图可以看出,AO和OP在同一直线上,所以,折射光线应射向ON方向。
2.解析 根据光的折射定律和光的反射定律可知,反射角等于入射角,折射角大于入射角,由此可见,BO为入射光线,OC为反射光线,OA为折射光线,MN为法线,M'N'为界面,则∠CON=∠BON=30°,
∠CON'=90°-30°=60°,∠AON'=90°-60°=30°,折射角∠AOM=90°-30°=60°。
答案 30　60
3.解析 分析题意可以得出,光在传播速度大的介质中的偏折角度也大。
答案 偏向　当光从传播速度大的介质斜射向传播速度小的介质中时,折射光线偏向法线(其他说法只要合理也可)
4.解析 本题考查了光的折射和光的反射作图。解决此题的关键是掌握以下内容:(1)光射到透明物质的表面,既发生反射,又发生折射;(2)作图时首先作出辅助线——法线;(3)发生反射时,反射角等于入射角;(4)发生折射时,空气中的角无论是入射角还是折射角,总是比水、玻璃或其他介质中的角大一些。画图时首先根据光的反射定律画出反射光线,然后再根据光的折射定律,光从空气斜射入水中,折射光线偏向法线,画出折射光线的大致方向。
答案 如图所示
5.解析 (1)从表格数据可知,光从玻璃斜射向空气时,折射角、反射能量均随着入射角的增大而增大,当入射角达到41.8°时,反射能量达到100%,就发生了全反射现象。(2)根据光路可逆原理,当光从空气斜射向玻璃时,折射角小于入射角。
答案 (1)增大(或增加)　41.8°　(2)小于
6.解析 (1)因折射光线、入射光线和法线在同一平面内,所以光贴着光屏从空气射入水中,该小组同学将F板向后折转一定角度,则在F板上不能看到折射光,此时折射光线和入射光线在同一平面内。(2)分析数据可得到:光从空气斜射入水中时,入射角增大,折射角也增大。(3)该小组同学继续用另一支激光笔让光沿着BO射向水面,可看到折射光沿OA射出,这说明折射现象中,光路是可逆的。
答案 (1)不能　在
(2)光从空气斜射入水中时,入射角增大,折射角也增大
(3)折射现象中,光路是可逆的
