7、涡流、电磁阻尼和电磁驱动

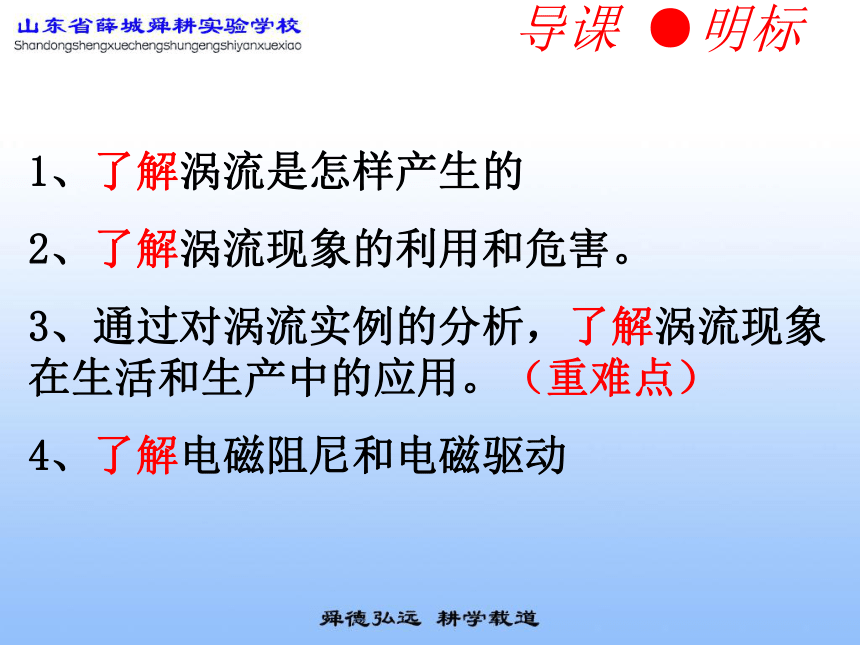

1、了解涡流是怎样产生的
2、了解涡流现象的利用和危害。
3、通过对涡流实例的分析，了解涡流现象在生活和生产中的应用。（重难点）
4、了解电磁阻尼和电磁驱动



导课 ●明标
自主 ●合作

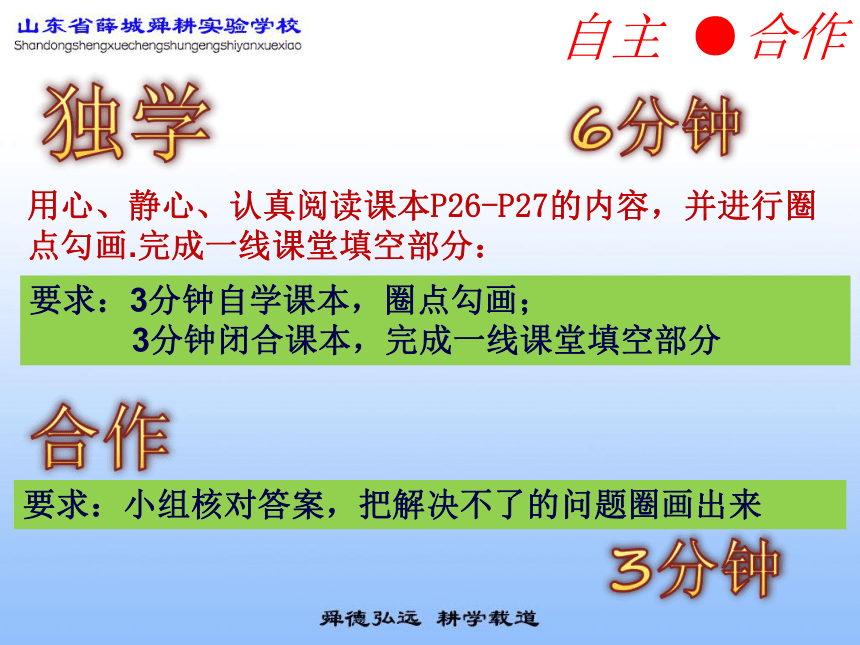

用心、静心、认真阅读课本P26-P27的内容，并进行圈点勾画.完成一线课堂填空部分：

独学
6分钟
要求：3分钟自学课本，圈点勾画；
3分钟闭合课本，完成一线课堂填空部分
合作
要求：小组核对答案，把解决不了的问题圈画出来
3分钟

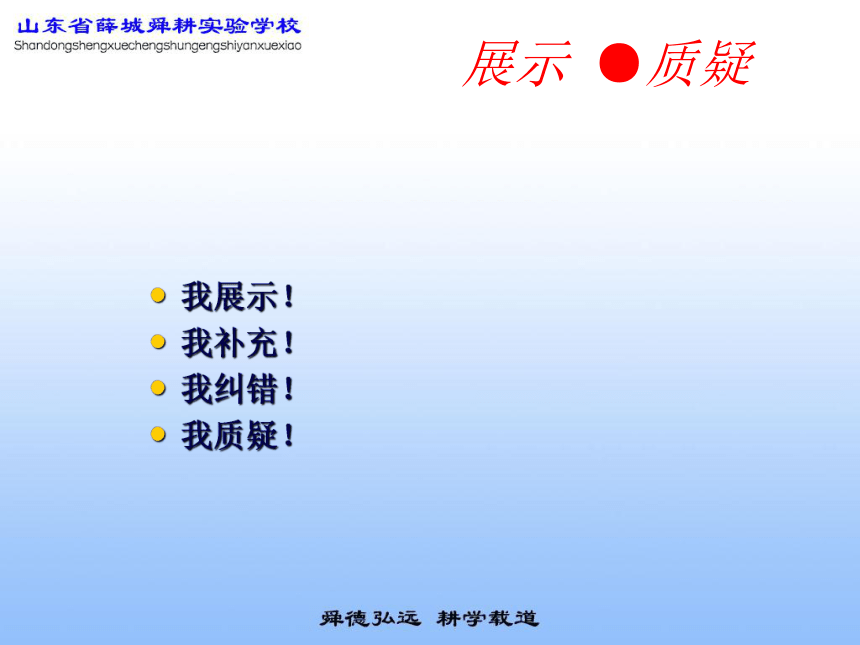

我展示！
我补充！
我纠错！
我质疑！
展示 ●质疑







B









E

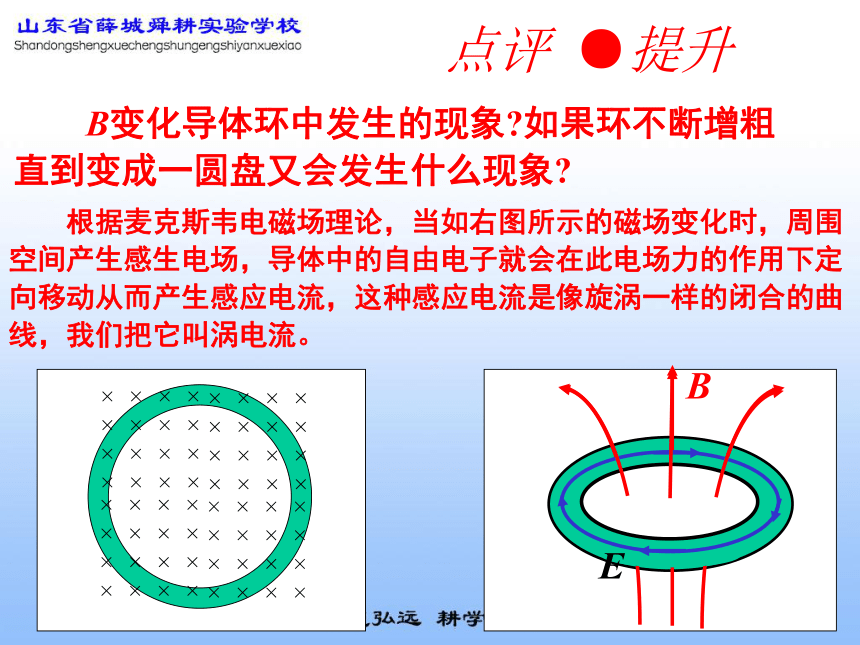

　　B变化导体环中发生的现象?如果环不断增粗
直到变成一圆盘又会发生什么现象?
　　根据麦克斯韦电磁场理论，当如右图所示的磁场变化时，周围空间产生感生电场，导体中的自由电子就会在此电场力的作用下定向移动从而产生感应电流，这种感应电流是像旋涡一样的闭合的曲线，我们把它叫涡电流。
点评 ●提升

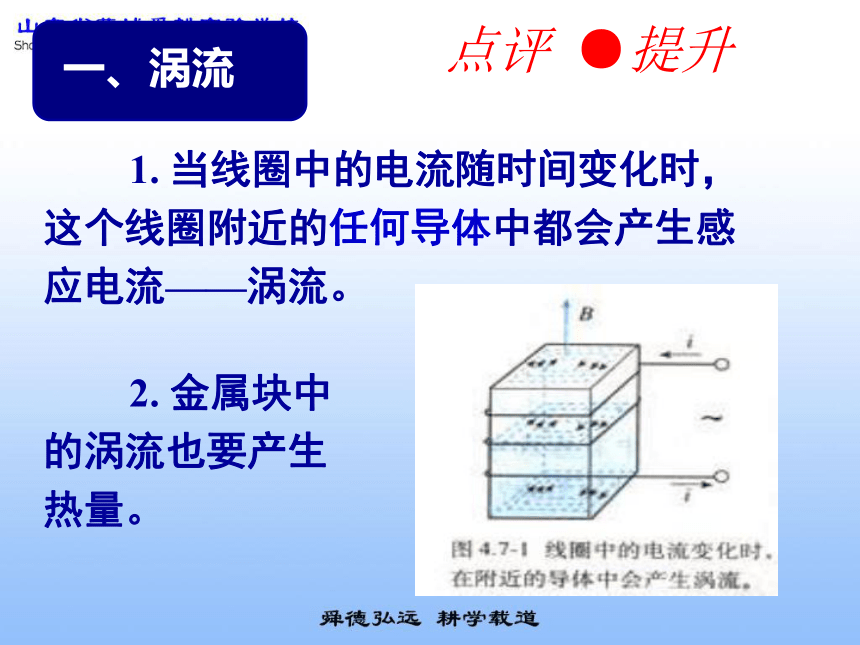

1. 当线圈中的电流随时间变化时，
这个线圈附近的任何导体中都会产生感
应电流——涡流。
2. 金属块中
的涡流也要产生
热量。

一、涡流
点评 ●提升
(1)利用

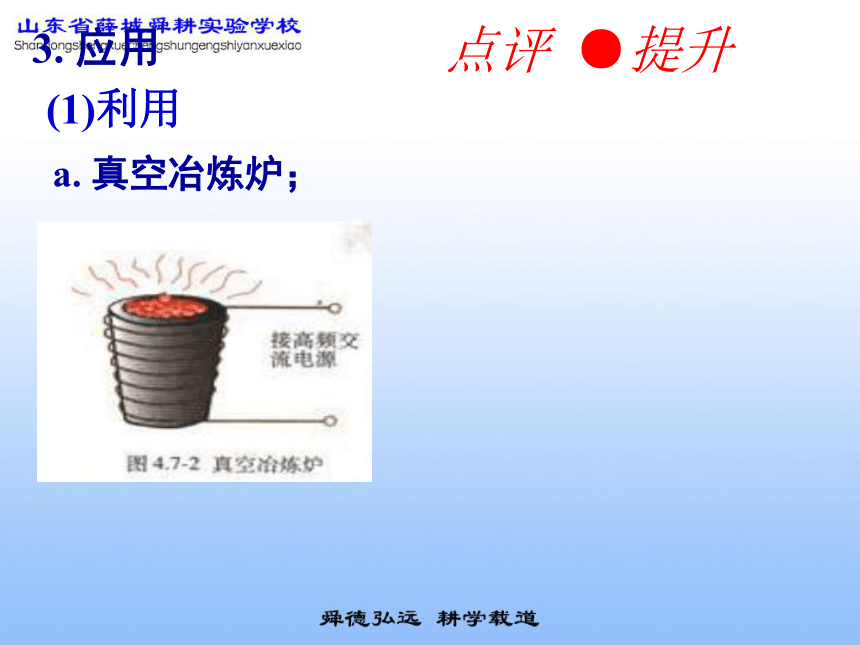

a. 真空冶炼炉；
3. 应用
点评 ●提升
(1)利用

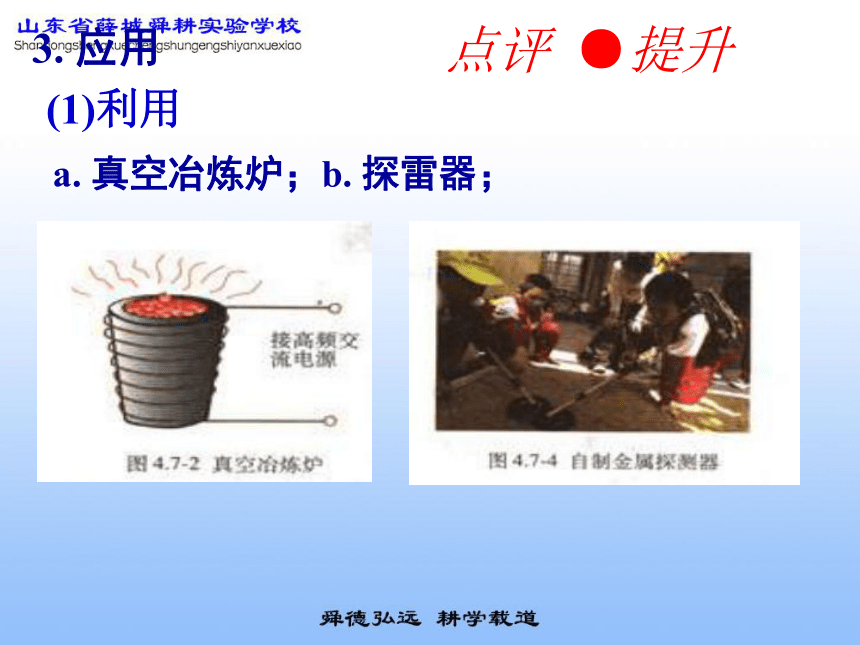

a. 真空冶炼炉；b. 探雷器；
3. 应用
点评 ●提升
3. 应用
(1)利用
a. 真空冶炼炉；b. 探雷器；c. 安检门
点评 ●提升
3. 应用
(1)利用
a. 真空冶炼炉；b. 探雷器；c. 安检门
d.电磁炉：炉盘下的线圈中通入交流电使
炉的金属中产生涡流，从而生热.
点评 ●提升
(2) 减少
线圈中流过变化的电流,在铁芯中产
生的涡流使铁芯发热，浪费了能量，还
可能损坏电器。
减少涡流的途径:
a. 增大铁芯材料
的电阻率，常用的材
料是硅钢。
b. 用互相绝缘的硅钢片叠成的铁芯来
代替整块硅钢铁芯。
点评 ●提升
(2)微安表的表头在运输时为何应该把
两个接线柱连在一起？
1. 当导体在磁场中运动时，感应电流
会使导体受到安培力，安培力的方向总是
阻碍导体的运动——电磁阻尼。
2. 讨论: (1)为什么用铝框做线圈骨架？

二、电磁阻尼







v




















点评 ●提升
　　电学测量仪表要求指针的摆动很快停
下来，以便可以迅速读出读数。电流表的
线圈要绕在铝框上，当被测电流通过线圈
时，线圈带动指针和铝框一起转动。铝框
在磁场中转动时产生涡流，磁场对这个涡
流的作用力阻碍它们的摆动，于是使指针
很快地稳定指到读数位置上。
点评 ●提升
2. 交流感应电动机就是利用电磁驱
动的原理工作的。
1. 如磁场相对于导体转动，在导体
中会产生感应电流，感应电流使导体受
到安培力的作用，安培力使导体运动起
来——电磁驱动。

三、电磁驱动
点评 ●提升
　　线圈转动与磁铁同向，但转速小于
磁铁，即同向异步。
　　电磁阻尼是导体相对于磁场运动，
而电磁驱动是磁场相对于导体运动。
安培力的作用都是阻碍它们间的相对
运动。
点评 ●提升
例1如图所示，L为一个纯电感线圈（直流电阻为零），A为一个灯泡，下列说法正确的是：（ ）
A．开关S接通瞬间无电流通过灯泡
B．开关S接通后，电路稳定时，无电流通过灯泡
C．开关S断开瞬间无电流通过灯泡
D．开关S接通瞬间及接通稳定后，灯泡有由a到b的电流，
而在开关S断开瞬间，灯泡中有从b到a的电流


a
L


























b
A
B
训练 ●巩固
例2 如图所示，线圈的直流电阻为10Ω,灯泡电阻R=20 Ω,线圈的自感系数很大,电源的电动势6V，内阻不计,则在闭合S的瞬间，通过L的电流为 A,通过灯的电流为 A;S闭合后电路中的电流稳定时断开S的瞬间,通过灯的电流为 A，方向与原电流方向 。







L
















１、灯泡亮暗程度如何变化？
２、若灯炮的电阻Ｒ＝１０Ω，灯的亮暗程度如何变化？
3、灯在什么条件下会闪亮一下？
0
0.3
0.6
相反
训练 ●巩固
1、关于自感现象，正确的说法是：（ ）
A、感应电流一定和原电流方向相反；
B、线圈中产生的自感电动势较大的其自感系数一定较大；
C、对于同一线圈，当电流变化越大时，线圈中产生的自感电动势也越大；
D、自感电动势总是阻碍原来电流变化的。
D
总结●测评
2. 如图所示，多匝电感线圈的电阻和电池内阻都忽略不计，两个电阻的阻值都是R，电键S原来打开，电流为I0，今合上电键将一电阻短路，于是线圈有自感电动势产生，这电动势（ ）
A. 有阻碍电流的作用，最后电流由I0 减少到零
B. 有阻碍电流的作用，最后电流总小于I0
C. 有阻碍电流增大的作用，因而电流I0保持不变
D. 有阻碍电流增大的作用，
但电流最后还是增大到2 I0


















S
R
R

I0
L
D
提示：线圈中的电流不能突变
总结●测评
3、 如图示电路，合上S时，发现电流表A1向左偏，则当断开S的瞬间，电流表A1 、 A2指针的偏转情况是：（ ）
A. A1向左，A2向右
B. A1向右，A2向左
C. A1 、A2都向右
D. A1 、A2都向左
L





















R2

R1
S


A1

A2
解：合上S后稳定时，R2和L中电流方向向右，指针左偏
断开S的瞬间， L中电流不能突变， A2向左偏，
通过闭合回路中的电流为逆时针方向， A1中电流方向与原来相反，指针右偏。
所以 A1向右，A2向左
B
总结●测评
4、同上题的电路中，L是一带铁芯的线圈，R为电阻。两条支路的直流电阻相等。那么在接通和断开电键的瞬间，两电流表的读数I1、I2的大小关系是（ ）
A、接通时I1I2；
B、接通时I2 C、接通时I1>I2，断开时I1 D、接通时I1=I2，断开时I1




















R2
L

R1
S


A1

A2
B
总结●测评
5、如图AB是相同的小灯泡，L是带铁芯的线圈，电阻不记，调节R，电路稳定时，两灯泡都正常发光，则在开关合上和断开时 （ ）
A、两灯同时亮，同时灭
B、合上S，B比A先达到正常发光状态
C、断开S，AB两灯都不会立即
灭，通过AB两灯的电流方向都
与原电流方向相同
D、断开S时，A灯会突然闪亮
一下后，再熄灭
B
总结●测评
