高中物理·必修1·人教版
第三章 相互作用
3.3 摩擦力 2
3
1
2

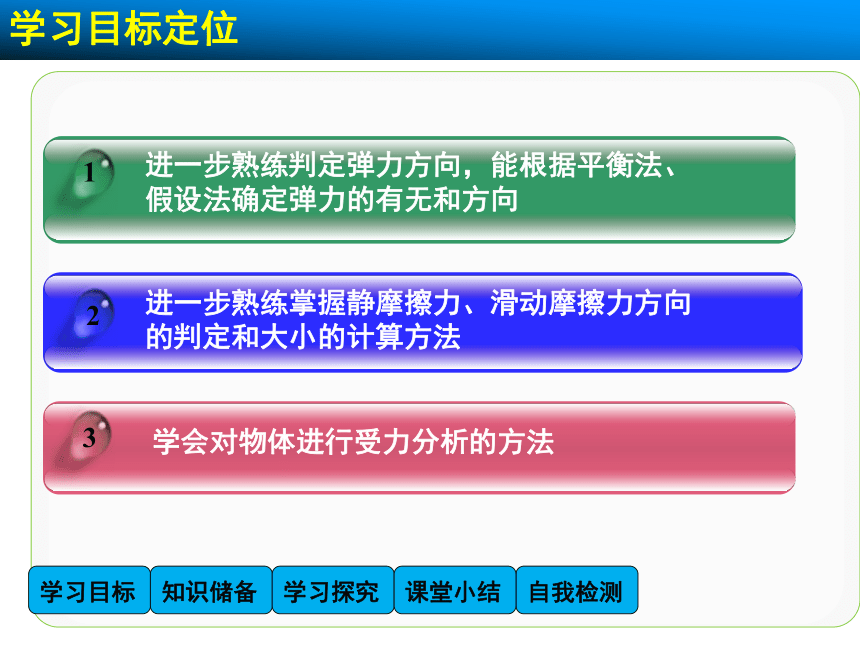

进一步熟练判定弹力方向，能根据平衡法、
假设法确定弹力的有无和方向
进一步熟练掌握静摩擦力、滑动摩擦力方向
的判定和大小的计算方法
学会对物体进行受力分析的方法
一、几种常见弹力
方向的确定
1. 恢复原状
2. 收缩
3. 受力
4. 受力
5. 球心
6. 切面
二、静摩擦力
1. 可以
3. 相对运动趋势
4. 变化 0
三、滑动摩擦力
1. 可以
2. 阻力
3. 相对运动
4. μFN 正比

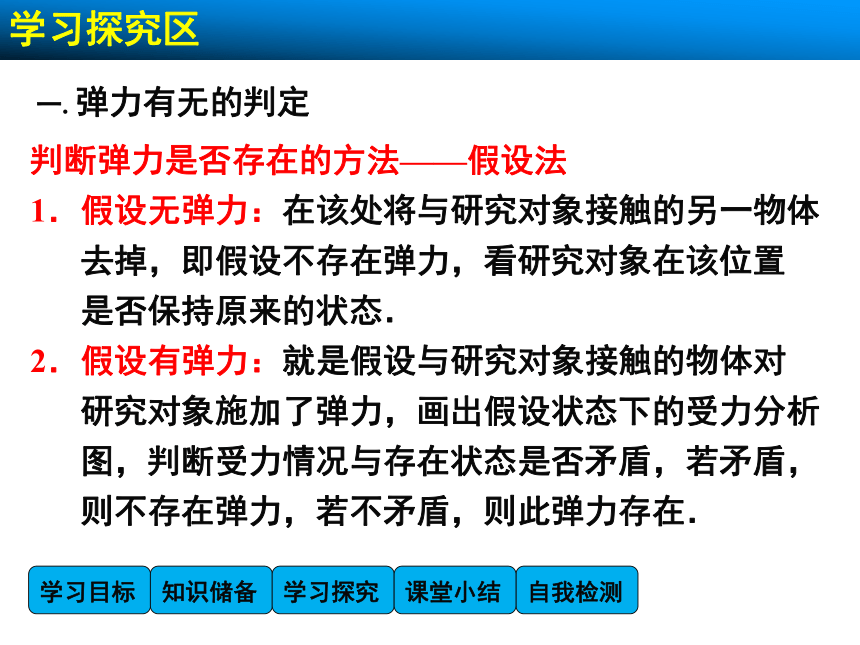

一. 弹力有无的判定
判断弹力是否存在的方法——假设法
1．假设无弹力：在该处将与研究对象接触的另一物体
去掉，即假设不存在弹力，看研究对象在该位置
是否保持原来的状态．
2．假设有弹力：就是假设与研究对象接触的物体对
研究对象施加了弹力，画出假设状态下的受力分析
图，判断受力情况与存在状态是否矛盾，若矛盾，
则不存在弹力，若不矛盾，则此弹力存在．
解析

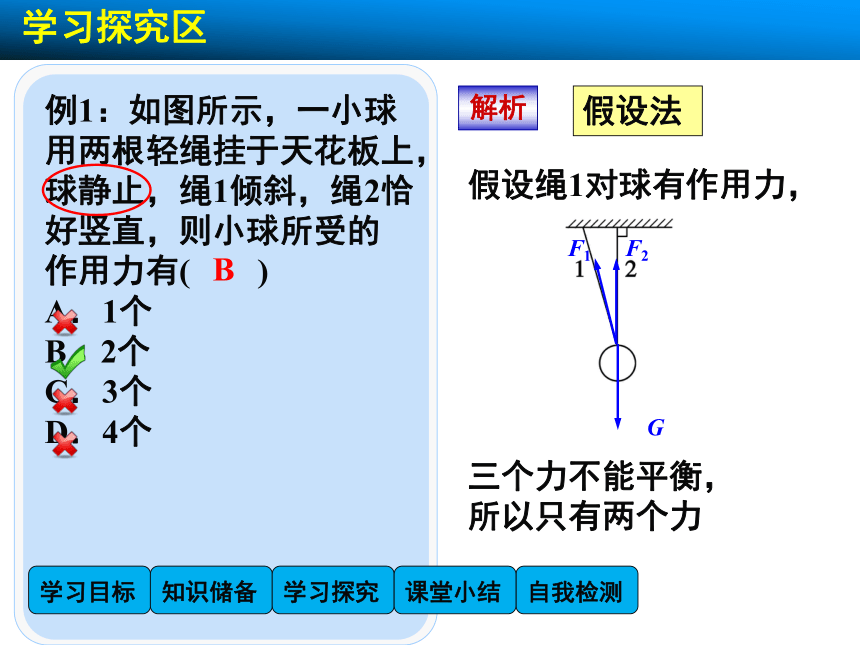

例1：如图所示，一小球
用两根轻绳挂于天花板上，
球静止，绳1倾斜，绳2恰
好竖直，则小球所受的
作用力有(　　)
A．1个　　　　　
B．2个
C．3个
D．4个
B
假设绳1对球有作用力，
假设法
G
F2
F1
三个力不能平衡，
所以只有两个力

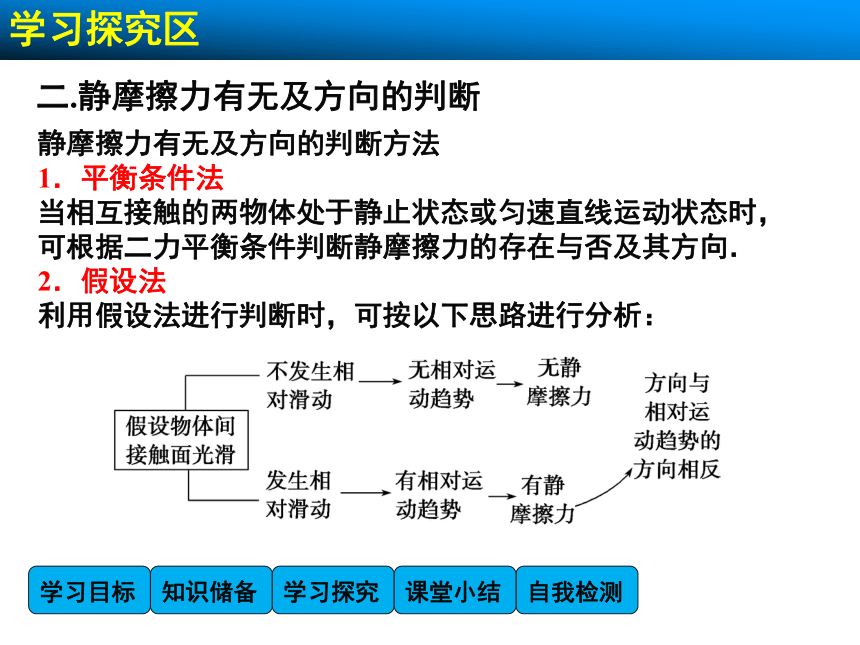

二.静摩擦力有无及方向的判断
静摩擦力有无及方向的判断方法
1．平衡条件法
当相互接触的两物体处于静止状态或匀速直线运动状态时，
可根据二力平衡条件判断静摩擦力的存在与否及其方向．
2．假设法
利用假设法进行判断时，可按以下思路进行分析：

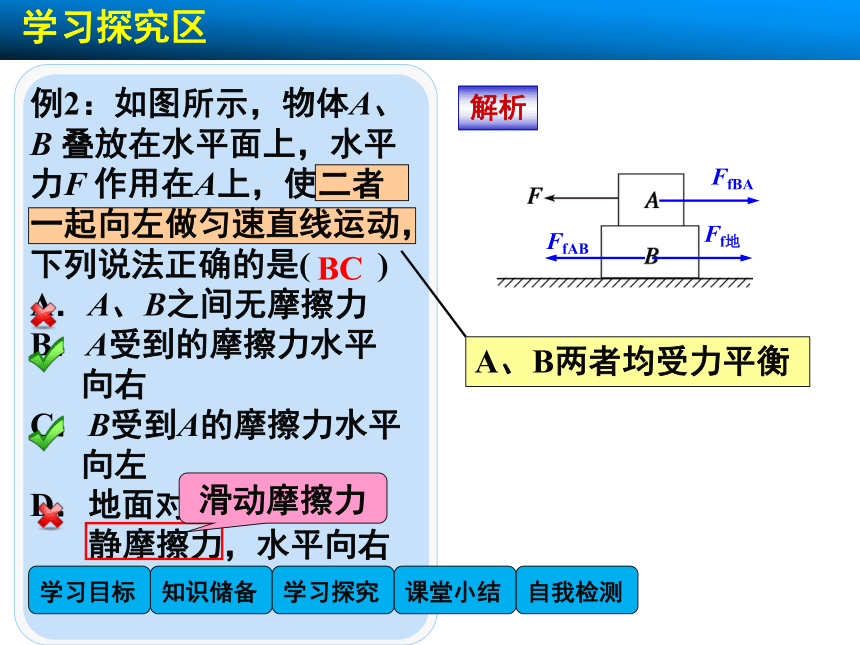

例2：如图所示，物体A、
B 叠放在水平面上，水平
力F 作用在A上，使二者
一起向左做匀速直线运动，
下列说法正确的是(　　)
A．A、B之间无摩擦力
B．A受到的摩擦力水平
向右
C．B受到A的摩擦力水平
向左
D．地面对B的摩擦力为
静摩擦力，水平向右
解析
BC
FfBA
FfAB
Ff地
A、B两者均受力平衡
滑动摩擦力
三、摩擦力的计算
摩擦力大小的计算，应先分析是静摩擦力还是
滑动摩擦力．
1．静摩擦力
静摩擦力在0一般根据平衡条件求解．

2．滑动摩擦力
(1)根据F =μFN进行计算，其中FN为接触面受到
的正压力．
(2)根据平衡条件
解析
例3：如图所示，用水平力F将木块压在竖直墙壁上，已知木块
重力G＝6 N，木块与墙壁间的动摩擦因数μ＝0.25，求：
(1)当F＝25 N时，木块不动，木块受到的摩擦力为多大？
(2)当F 增大为30 N时，木块仍静止，木块受到的摩擦力为多大？
(3)当F＝10 N时木块沿墙面下滑，此时木块受到的摩擦力为多大？
(4)当F＝6 N时，木块受到的摩擦力为多大？
F
Ff
G
FN
(1)根据二力平衡：Ff1=G=6N
(与压力大小无关）
(2)根据二力平衡：Ff2=G=6N
(与压力大小无关）
解析
例3：如图所示，用水平力F将木块压在竖直墙壁上，已知木块
重力G＝6 N，木块与墙壁间的动摩擦因数μ＝0.25，求：
(1)当F＝25 N时，木块不动，木块受到的摩擦力为多大？
(2)当F 增大为30 N时，木块仍静止，木块受到的摩擦力为多大？
(3)当F＝10 N时木块沿墙面下滑，此时木块受到的摩擦力为多大？
(4)当F＝6 N时，木块受到的摩擦力为多大？
F
Ff
G
FN
(3) 根据:F3 = μFN
其中：FN = F=10N
所以:
F3 =μF = 0.25×10 N = 2.5 N
v
滑动摩擦力
解析
例3：如图所示，用水平力F将木块压在竖直墙壁上，已知木块
重力G＝6 N，木块与墙壁间的动摩擦因数μ＝0.25，求：
(1)当F＝25 N时，木块不动，木块受到的摩擦力为多大？
(2)当F 增大为30 N时，木块仍静止，木块受到的摩擦力为多大？
(3)当F＝10 N时木块沿墙面下滑，此时木块受到的摩擦力为多大？
(4)当F＝6 N时，木块受到的摩擦力为多大？
F
Ff
G
FN
(4) 根据:F4 = μFN
其中：FN = F=6N
所以:
F4 =μF = 0.25×6N = 1.5 N
v
木块仍下滑
滑动摩擦力
四. 物体的受力分析
受力分析的一般步骤
1．明确研究对象，即首先确定我们要分析哪个物体的
受力情况，研究对象可以是单个物体(质点、结点)，
也可以是两个(或多个)物体组成的整体
2．隔离分析：将研究对象从周围物体中隔离出来，
分析周围有哪些物体对它施加了力的作用
3．按重力、弹力、摩擦力、其他力的顺序，依据各力
的方向，画出各力的示意图．
解析
例4：如图所示，A、B、C 三个物体叠放在水平桌面
上，A 受到一竖直向下的压力F 的作用，请画出C 的
受力示意图．
隔离出C,分析周围物体对它的作用力
C 周围有:B 和地面
压力FN1
支持力FN2
G
FN1
FN2
1．弹力有无的判断方法
(1)有明显形变时可根据弹力产生的条件判断
(2)无明显形变时可根据假设法判断
2．静摩擦力有无及方向的判断方法
(1)平衡条件法 (2)假设法
3．摩擦力的计算
(1)静摩擦力：根据平衡条件求解
(2)滑动摩擦力：根据F =μFN进行计算
4．受力分析的步骤
(1)明确研究对象
(2)合理隔离
(3)按由易到难的顺序(先重力，再弹力、摩擦力，最后其他力)画出受力示意图
1.(弹力有无的判断)
如图所示，将一个钢球分别放在量杯、口大底小的普通茶杯和
三角烧杯中，钢球与各容器的底部和侧壁相接触，处于静止状态．若钢球和各容器的接触面都是光滑的，各容器的底面均水平，则以下说法中正确的是(　　 )
A．各容器的侧壁对钢球均无弹力作用
B．各容器的侧壁对钢球均有弹力作用
C．量杯的侧壁对钢球无弹力作用，其余
两种容器的侧壁对钢球均有弹力作用
D．口大底小的普通茶杯的侧壁对钢球有
弹力作用，其余两种容器的侧壁对
钢球均无弹力作用
解析
无摩擦力
假设法
假设侧壁无弹力
假设侧壁有弹力
均能静止
均不能静止
G
FN
G
FN
G
FN
F1
F2
F3
A
受力平衡
2．(静摩擦力有无及方向
的判断)如图所示，是工厂
传输货物的装置，物体A
在皮带的带动下，以速度
v沿直线匀速向右运动，
请问物体A 受到几个力的
作用(　　 )
A．1个　　　　　　 　
B．2个
C．3个
D．4个
解析
B
G
FN
A处于平衡状态
所以，水平方向不受力
A只受图中的两个力
3．(受力分析)
画出图(1)～(4)中静止物体A 的受力示意图
(注意：图中球形物体的接触面光滑)．
解析
没有摩擦力
G
FN
G
FN
FT
G
FN1
FN3
FN2
G
FT1
FT2
4．(摩擦力的计算)
如图所示，物体A 重40 N，物体B 重20 N，A 与B、
A 与地面间的动摩擦因数相同，物体B 用水平细绳系住，
当水平力F＝32 N时，才能将A 匀速拉出，求接触面间
的动摩擦因数．
GA
FBA
FN
FfBA
Ff地
解析
合外力为0
水平方向：F＝FfBA＋Ff地
B 对A 的滑动摩擦力:
FfBA=μFBA =μGB =20μ
地面对A 的滑动摩擦力：
Ff地=μFN =μ（GA+GB ）= 60 μ
代入数据，解得： μ=0.4
再见
