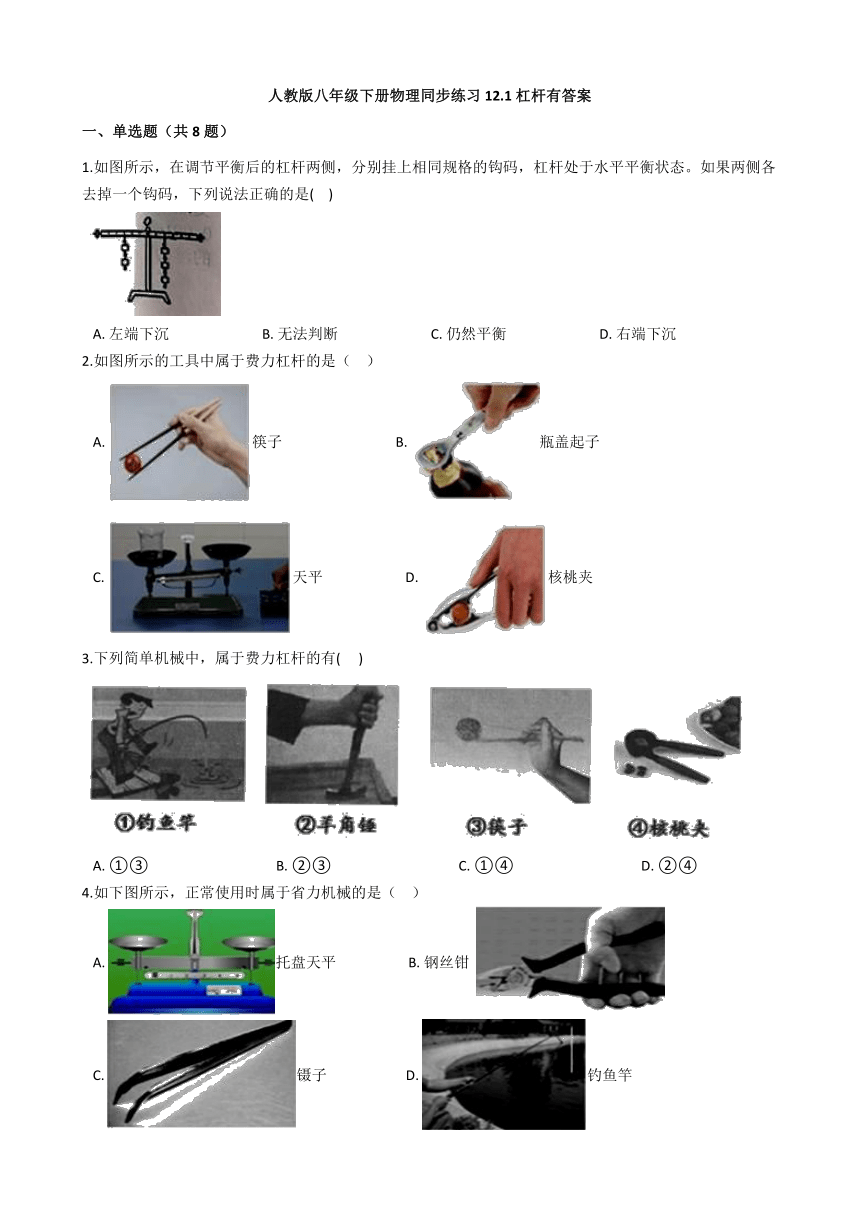

人教版八年级下册物理同步练习12.1杠杆有答案
一、单选题（共8题）
1.如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于水平平衡状态。如果两侧各去掉一个钩码，下列说法正确的是(?? )
A.?左端下沉???????????????????????????B.?无法判断???????????????????????????C.?仍然平衡???????????????????????????D.?右端下沉
2.如图所示的工具中属于费力杠杆的是（?? ）
A.?筷子?????????????????????????????????B.?瓶盖起子
C.?天平????????????????????????D.?核桃夹
3.下列简单机械中，属于费力杠杆的有(??? )
A.?①③?????????????????????????????????????B.?②③?????????????????????????????????????C.?①④?????????????????????????????????????D.?②④
4.如下图所示，正常使用时属于省力机械的是（?? ）
A.?托盘天平?????????????????????B.?钢丝钳
C.?镊子???????????????????????D.?钓鱼竿

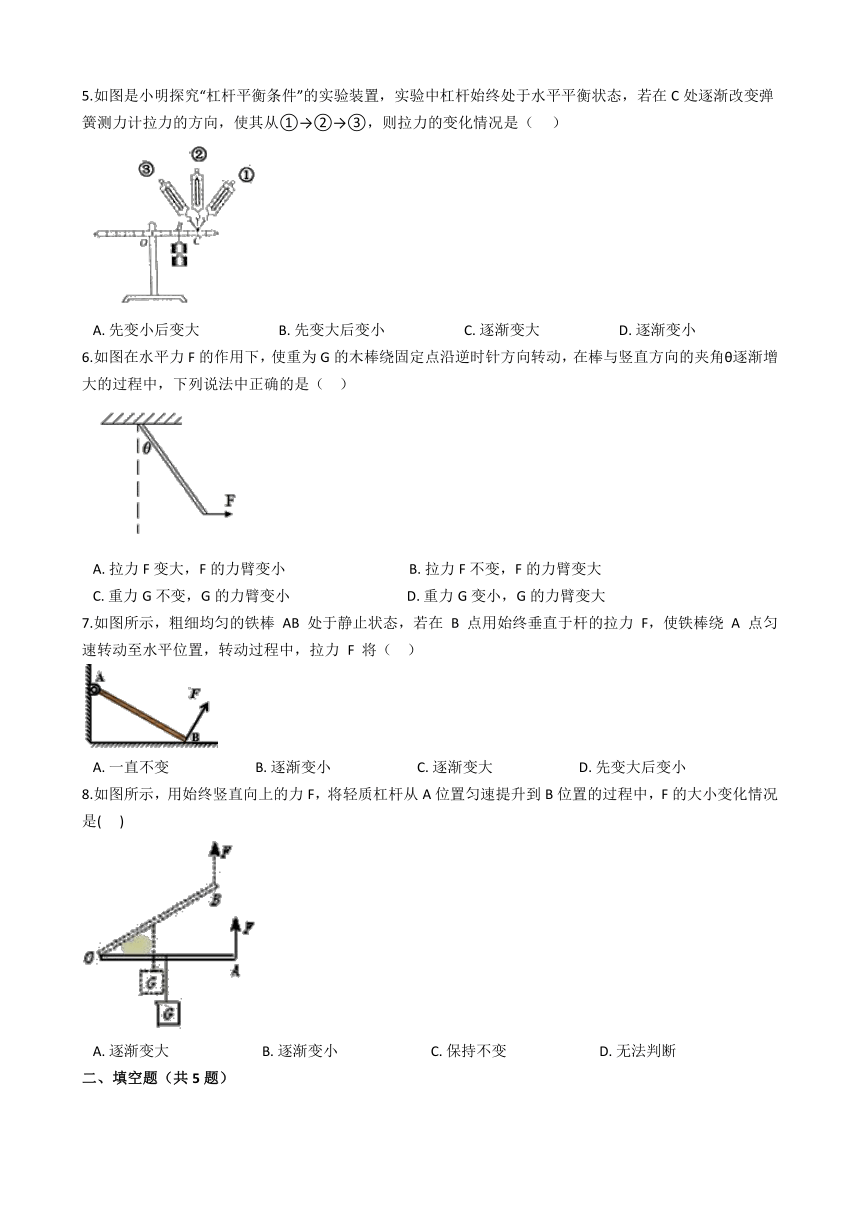

5.如图是小明探究“杠杆平衡条件”的实验装置，实验中杠杆始终处于水平平衡状态，若在C处逐渐改变弹簧测力计拉力的方向，使其从①→②→③，则拉力的变化情况是（ ???）?
A.?先变小后变大???????????????????????B.?先变大后变小???????????????????????C.?逐渐变大???????????????????????D.?逐渐变小
6.如图在水平力F的作用下，使重为G的木棒绕固定点沿逆时针方向转动，在棒与竖直方向的夹角θ逐渐增大的过程中，下列说法中正确的是（?? ）
A.?拉力F变大，F的力臂变小????????????????????????????????????B.?拉力F不变，F的力臂变大
C.?重力G不变，G的力臂变小??????????????????????????????????D.?重力G变小，G的力臂变大
7.如图所示，粗细均匀的铁棒 AB 处于静止状态，若在 B 点用始终垂直于杆的拉力 F，使铁棒绕 A 点匀速转动至水平位置，转动过程中，拉力 F 将（?? ）
A.?一直不变?????????????????????????B.?逐渐变小?????????????????????????C.?逐渐变大?????????????????????????D.?先变大后变小
8.如图所示，用始终竖直向上的力F，将轻质杠杆从A位置匀速提升到B位置的过程中，F的大小变化情况是(??? )
A.?逐渐变大???????????????????????????B.?逐渐变小???????????????????????????C.?保持不变???????????????????????????D.?无法判断
二、填空题（共5题）

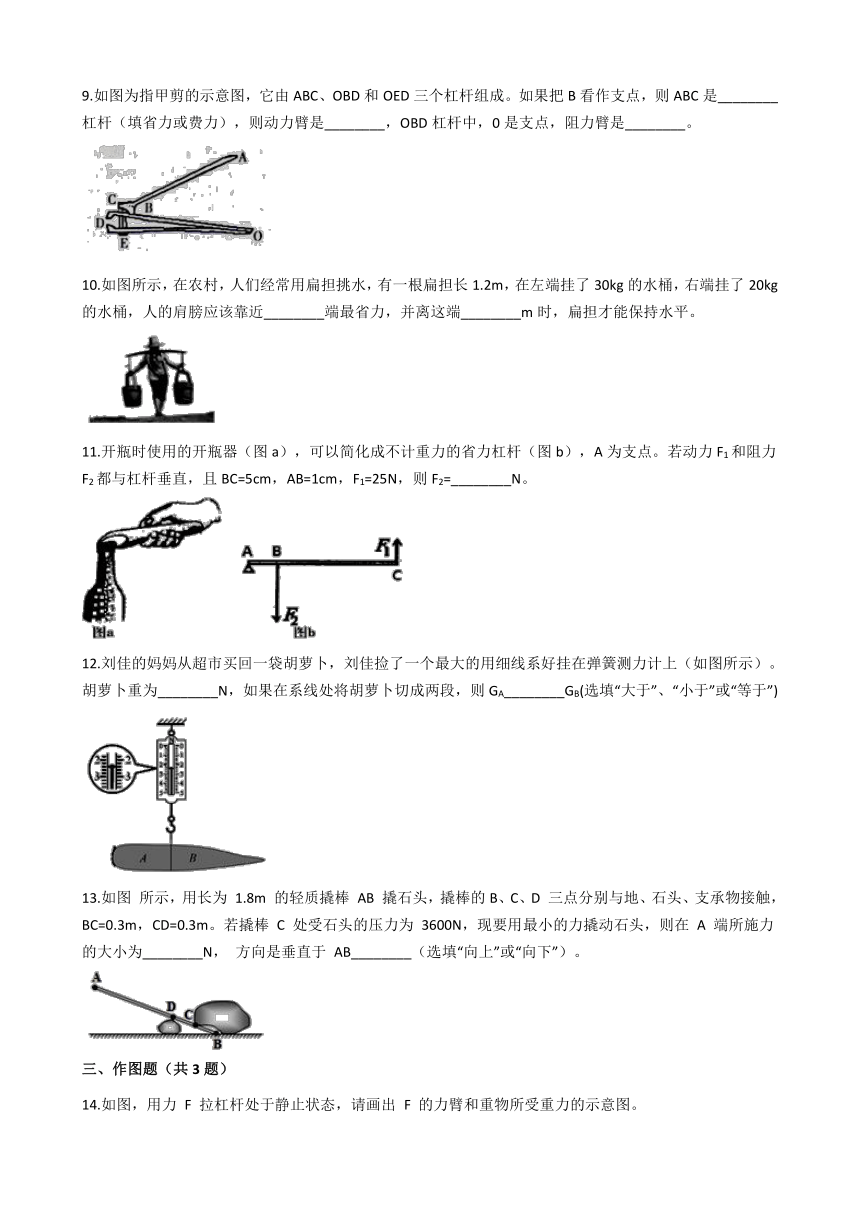

9.如图为指甲剪的示意图，它由ABC、OBD和OED三个杠杆组成。如果把B看作支点，则ABC是________杠杆（填省力或费力），则动力臂是________，OBD杠杆中，0是支点，阻力臂是________。
10.如图所示，在农村，人们经常用扁担挑水，有一根扁担长1.2m，在左端挂了30kg的水桶，右端挂了20kg的水桶，人的肩膀应该靠近________端最省力，并离这端________m时，扁担才能保持水平。
11.开瓶时使用的开瓶器（图a），可以简化成不计重力的省力杠杆（图b），A为支点。若动力F1和阻力F2都与杠杆垂直，且BC=5cm，AB=1cm，F1=25N，则F2=________N。
12.刘佳的妈妈从超市买回一袋胡萝卜，刘佳捡了一个最大的用细线系好挂在弹簧测力计上（如图所示）。胡萝卜重为________N，如果在系线处将胡萝卜切成两段，则GA________GB(选填“大于”、“小于”或“等于”)
13.如图 所示，用长为 1.8m 的轻质撬棒 AB 撬石头，撬棒的B、C、D 三点分别与地、石头、支承物接触，BC=0.3m，CD=0.3m。若撬棒 C 处受石头的压力为 3600N，现要用最小的力撬动石头，则在 A 端所施力的大小为________N， 方向是垂直于 AB________（选填“向上”或“向下”）。
三、作图题（共3题）
14.如图，用力 F 拉杠杆处于静止状态，请画出 F 的力臂和重物所受重力的示意图。
15.如图所示，轻质杠杆 在力 、 作用下处于静止状态， 是力 的力臂，请在图中画出力 的示意图.
16.在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡.在图中画出这个力的示意图和力臂.
四、实验探究题（共2题）
17.在探究杠杆平衡条件的实验中：
（1）小红发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆两端的平衡螺母向________调节，使杠杆在________位置平衡。这样做除了在杠杆上直接测量力臂外，还可避免________对杠杆平衡的影响。
（2）如图甲所示，在杠杆右边B处挂2个相同钩码，在杠杆左边A处挂________个相同钩码，杠杆恰好在原来水平位置平衡，于是小红便得出了杠杆的平衡条件F1?L1＝F2?L2 ， 她这样得出的结论是否合理？________。为什么？________。
（3）如图乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数F将________（变大/变小/不变），其原因是________。
18.在“探究杠杆平衡条件的实验”中：
（1）如图甲所示，实验前，杠杆左端下沉，则应将左端的平衡螺母向________调节（选填“左”或“右”，直到杠杆在水平位置平衡，目的是便于测量________。
（2）如图乙所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂________个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，则杠杆________（选填“能”或”不能“）在水平位置保持平衡。
（3）如图丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从a位置转动b位置时，其示数大小将________。
（4）如图丁所示，已知每个钩码重0.5N，杠杆上每小格长度为2cm，当弹簧测力计在C点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，拉力F的力臂大小为________cm，弹簧测力计示数的大小为________N。
五、计算题（共2题）
19.如图，轻质杠杆OA可绕O点转动，OA＝0.3m，OB＝0.2m。A处挂一个质量为2kg的物体G ， B处加一个竖直向上的力F ， 杠杆在水平位置平衡，则：
（1）物体G的重力大小为多少？
（2）F的大小为多少？
20.如图所示，质量为70 kg，边长为20 cm的正方体物块A置于水平地面上，通过绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BC＝3BO。在C端用F＝150 N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且绳被拉直，(绳重不计，g取10 N/kg)求：
???
（1）物块A的重力G；
（2）绳对杠杆B端的拉力F拉；
（3）此时物块A对地面的压强p。
答案解析部分
一、单选题
1. D 2. A 3. A 4. B 5. A 6. A 7. C 8. C
二、填空题
9. 省力；AB；OD
10. 左边；0.48
11. 150
12. 2.4；大于
13. 600；向上
三、作图题
14. 解：如图所示：
15. 解：如图所示：
16. 解：如图所示：
四、实验探究题
17. （1）左；水平；杠杆重力（2）3；不合理；一次实验具有偶然性
（3）变大；拉力力臂变小，拉力变大，弹簧测力计示数变大
18. （1）右；力臂的大小（2）6；不能（3）变大（4）4；3
五、计算题
19. （1）解:根据题意知道，物体的重力是：G=mg=2kg×9.8N/kg=19.6N
（2）解:由杠杆平衡的条件知道：F×OB=G×OA ， 即F×0.2m=19.6N×0.3m，所以， F的大小是：F=29.4N
20. （1）解：G＝mg＝70×10 N＝700 N
（2）解：由杠杆平衡条件有：F拉×BO＝F×OC ，
F拉＝300 N
（3）解：由力的平衡条件，物块A对地面的压力为：
F压＝G－F拉＝(700－300) N＝400 N，
A对地面的压强：p＝F压/S＝1×104 Pa
