§2.3 电阻的串联、并联及其应用
伏安法测电阻-电路的选择
测量电路（电流表内外接法）的选择
电流表的分压
电压表的分流
试触法：若不知RX的大约阻值，可采用“试触法”，观察两表示数变化情况
若电压表示数变化明显，说明电流表分压作用较强，即RX阻值较小，应采用“外接法”，S应接a
若电流表示数变化明显，说明电压表分流作用较强，即RX阻值较大，应采用“内接法”，S应接b
控制电路（滑动变阻器的限流接法与分压接法）的选择
IE
(I+I’)E
a
b
0 ~ E

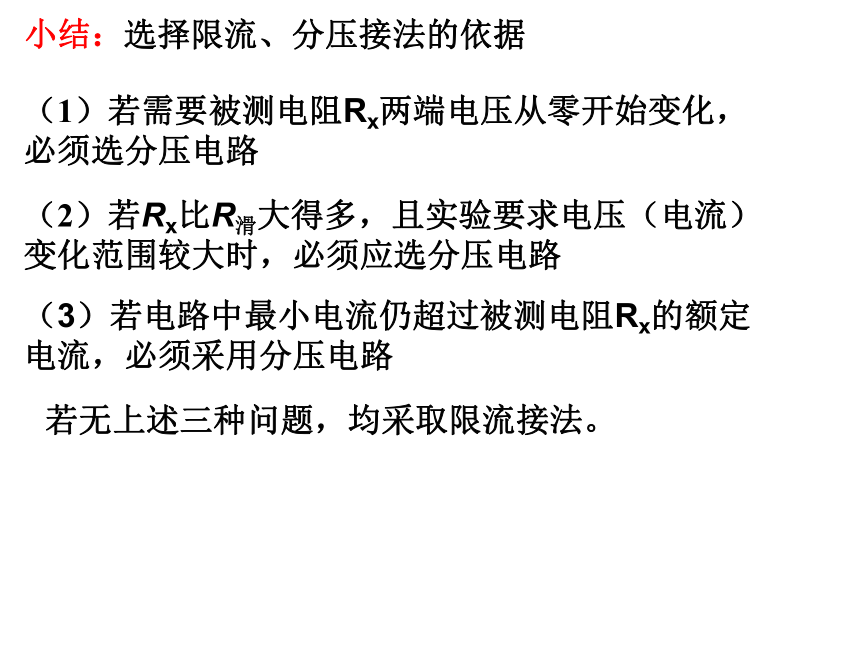

小结：
（1）若需要被测电阻Rx两端电压从零开始变化，必须选分压电路
（3）若电路中最小电流仍超过被测电阻Rx的额定电流，必须采用分压电路
（2）若Rx比R滑大得多，且实验要求电压（电流）变化范围较大时，必须应选分压电路
选择限流、分压接法的依据
若无上述三种问题，均采取限流接法。

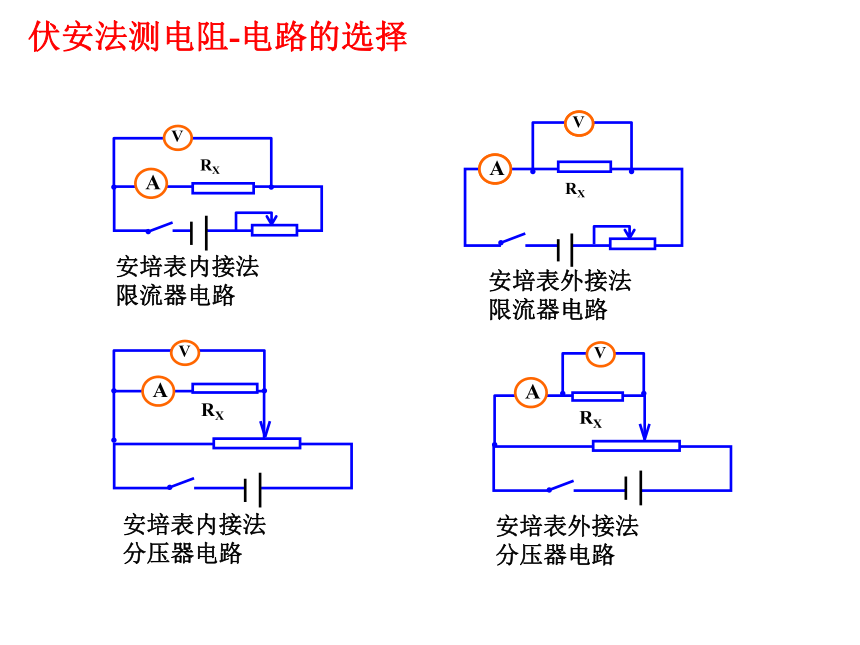

伏安法测电阻电路
选择器材的一般步骤：
1、选出唯一性器材
2、画出电路图
3、估算出电流和电压的最大值
4、考虑能否使电表达到1/3－2/3偏
伏安法测电阻-器材的选择
数据的采集原则：
按各仪表的读数原则进行采集（注意有效数字）
数据的处理方法：
（列表）计算法、图象法
伏安法测电阻-数据的采集与处理
描点作图处理数据的方法（直线图象）：
(1)让尽量多的点在直线上，舍弃偏离直线较远的点
(2)不在直线上的点均匀分居在直线两侧
(1)要正确区分哪些是直接测量的数据，哪些是间接测量的数据，即通过直接测量的物理量而算出的数据
(2)测量数据记录时应注意有效数字的记写
(3)设计必要的记录数据的表格，以便记录数据和处理数据
数据处理的注意事项：
小结：
(3)若需计算直线斜率，在图线上取尽量远离的两点，读出它们的坐标值，计算直线的斜率
本章主要来源于电表本身有内阻而给实验原理带来的系统误差
减小偶然误差的方法：多次测量取平均值、用图象处理数据等
伏安法测电阻-误差的分析
1.在图中，甲、乙两图分别为测灯泡电阻R的电路图，下列说法不正确的是(　　)
A．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法
B．甲中R测>R真，乙中R测C．甲中误差由电压表分流引起，为了减小误差，应使R?RV，故此法测小电阻好
D．乙中误差由电流表分压引起，为了减小误差，应使R?RA，故此法测大电阻好
答案　B
解析　题图甲采用电流表外接法，题图乙采用电流表内接法，A正确．题图甲由于电压表的分流导致电流的测量值偏大，由R＝可知，R测＜R真；R越小，电压表分流越小，误差越小，因此这种接法适合测小电阻．题图乙由于电流表的分压导致电压的测量值偏大．由R＝可知，R测＞R真；R越大，电流表的分压越小，误差越小，因此这种接法适用于测大电阻，B错误，C、D正确．故选B.
2．用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示，让电压表一端接在电路上a点，另一端先后接到b点和c点．注意观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟______表的内阻可比拟，电压表的两端应接在a和______两点．若电压表的示数有显著变化，则待测电阻的阻值跟 ________表的内阻可比拟，电压表应接在a和________两点．
答案　电压　c　电流　b
解析　若电流表示数变化明显，说明电压表的分流作用较大，即说明电压表的内阻不是很大，则待测电阻的阻值跟电压表的内阻可比拟，应采用电流表内接法，即电压表的两端应接在a和c两点；若电压表示数变化明显，说明电流表的分压作用较明显，即电流表的内阻与待测电阻可比拟，应采用电流表的外接法，即电压表应接在a、b两点．
3．图甲是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．
(1)根据图甲画出实验电路图．
(2)调节滑动变阻器得到了两组电流表与电压表的示数如图乙中的①、②、③、④所示，电流表量程为0.6 A，电压表量程为3 V．所示读数为：①________、②________、③________、④________．两组数据得到的电阻分别为________和________．
解析　(1)根据实物图画出电路图如图
(2)由实物图可知，电流表接的是0.6 A的量程，电压表接的是3 V的量程，因此①的读数为0.02 A×5＝0.10 A，②的读数为0.02 A×12＝0.24 A，③的读数为0.1 V×20.0＝2.00 V，④的读数为0.1 V×2.7＝0.27 V.
两组数据得到的电阻R1＝＝ Ω＝8.3 Ω，
R2＝＝ Ω＝2.7 Ω.
(2)①0.10 A　②0.24 A　③2.00 V
④0.27 V
(8.3±0.1)Ω　(2.7±0.1)Ω(后两空答案可互换)
答案　(1)
