教科版八年级下第九章第3节连通器 课件(共23张PPT)

(共23张PPT)

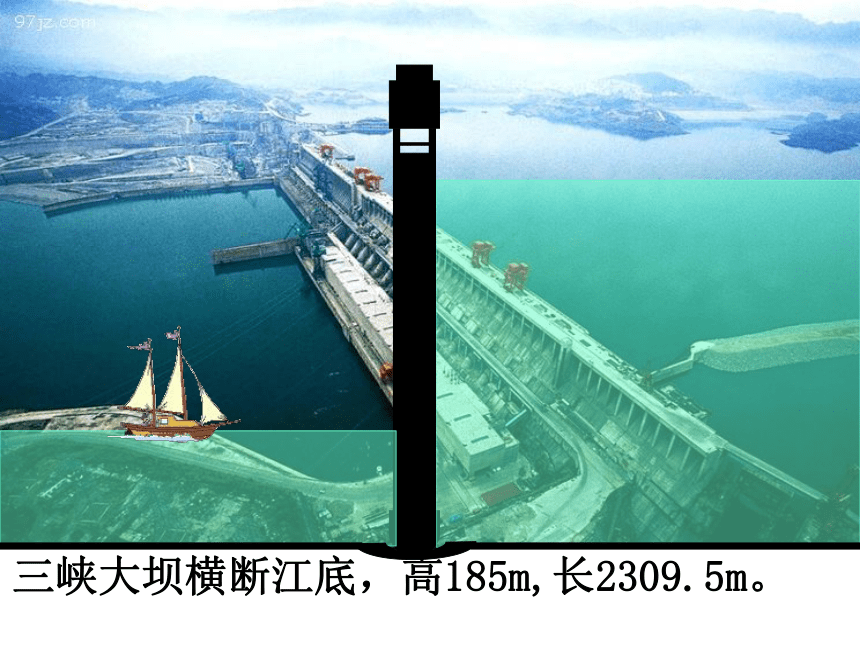

长江三峡大坝

三峡大坝横断江底，高185m,长2309.5m。

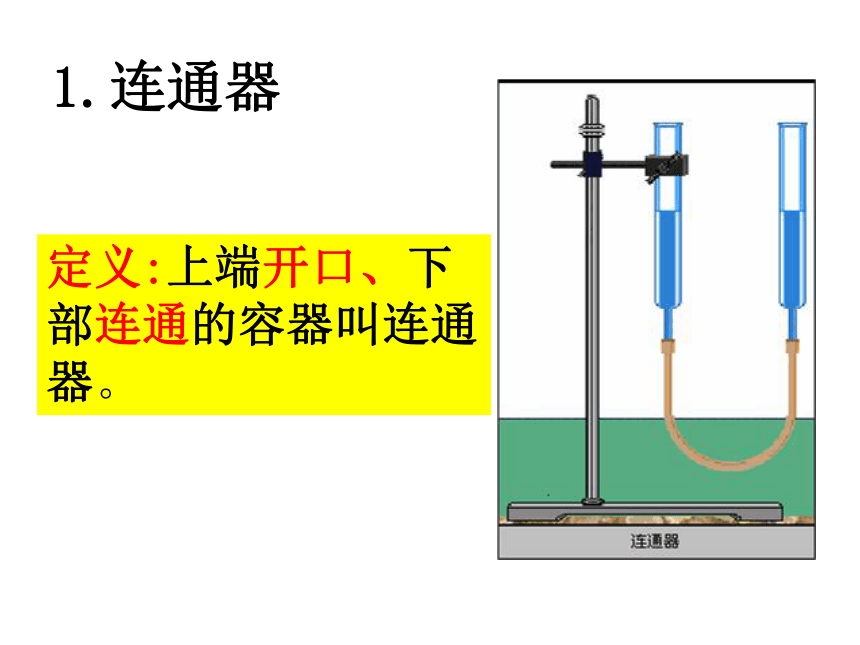

定义:上端开口、下部连通的容器叫连通器。
1.连通器
猜想：在连通器里注入水，各容器的水面有什么关系呢？
特点： 当连通器中的水不流动时,各容器中的水面总保持相平。

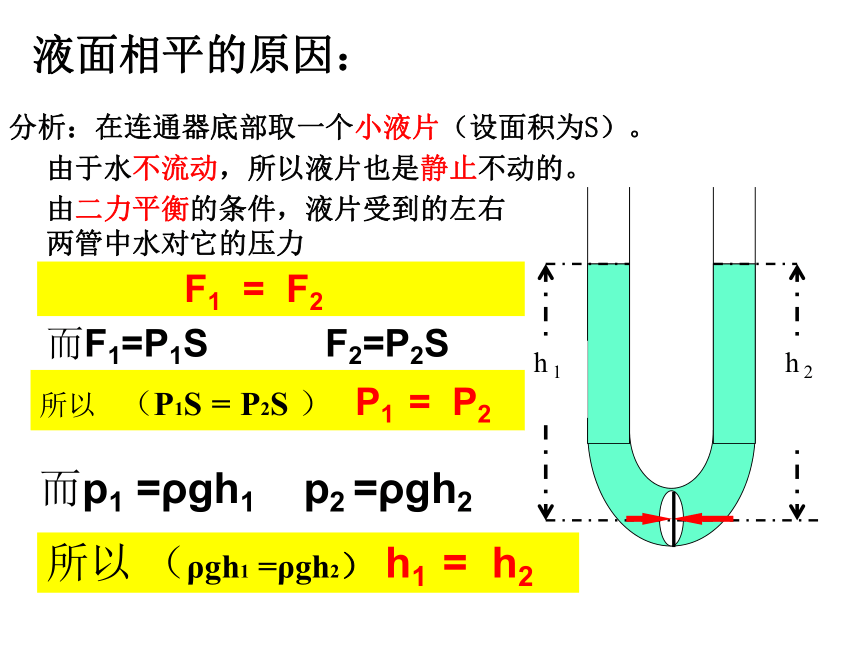

分析：在连通器底部取一个小液片（设面积为S）。
由于水不流动，所以液片也是静止不动的。
由二力平衡的条件，液片受到的左右两管中水对它的压力
所以 （P1S = P2S ） P1 = P2
而F1=P1S F2=P2S
而p1 =ρgh1 p2 =ρgh2
所以 （ρgh1 =ρgh2） h1 = h2
液面相平的原因：
F1 = F2

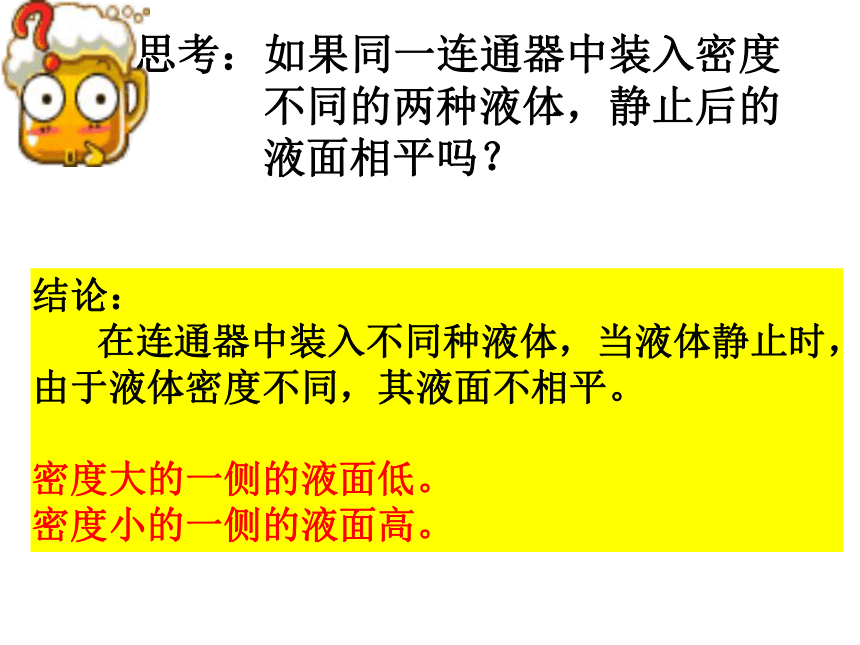

思考：如果同一连通器中装入密度
不同的两种液体，静止后的
液面相平吗？
结论：
在连通器中装入不同种液体，当液体静止时，由于液体密度不同，其液面不相平。

密度大的一侧的液面低。
密度小的一侧的液面高。

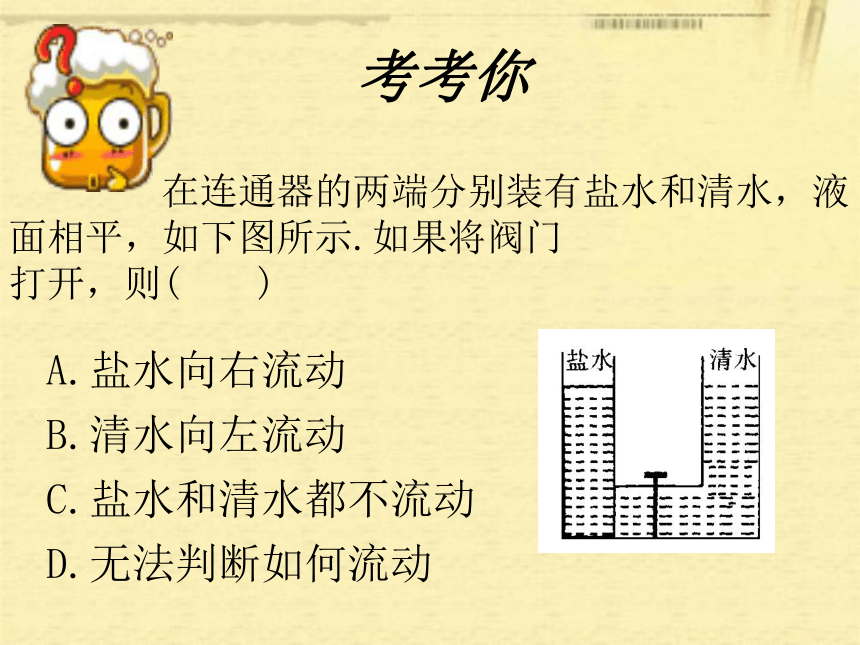

考考你


在连通器的两端分别装有盐水和清水，液面相平，如下图所示.如果将阀门
打开，则( )
A.盐水向右流动
B.清水向左流动
C.盐水和清水都不流动
D.无法判断如何流动

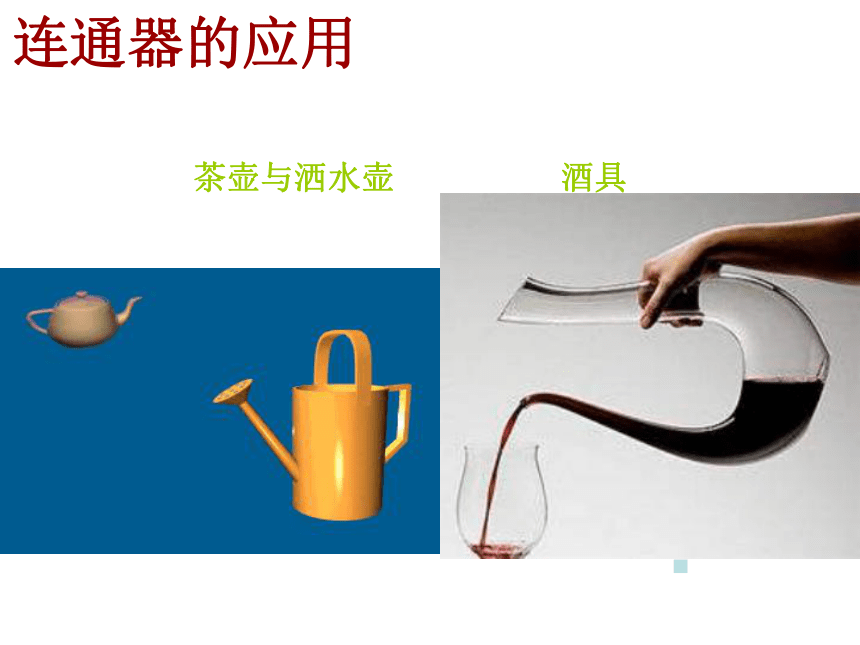

茶壶与洒水壶
连通器的应用
酒具
连通器的应用
水塔
连通器的应用
臭气
连通器的应用
连通器的应用
连通器的应用
闸室
船闸：利用连通器把船从高水位运到低水位或从低水位运到高水位的一种过坝通航建筑物 。
下游阀门
上游阀门
本节课内容小结
3.连通器的应用:茶壶、锅炉水位计、船闸等。
1.连通器的概念:上部开口、下部相连通的容器，叫做连通器。
2.连通器的特点:连通器里的同一种液体不流动时, 各容器中的液面总是相平的。（装入不同种液体，液面静止时，密度小的液体液面高。）
1、下列容器中，不是连通器的是（ ）
A 、U形管 B、茶壶 C、锅炉水位计
D、帕斯卡裂桶实验
D
2、关于连通器的理解正确的（ ）
A、连通器中至少有两个开口
B、连通器中只有两个开口
C、在连通器中倒入液体后，各液面一定相平。
D、底部互相连通的容器叫连通器。
A
3、如图所示，A，B两容器内盛着水，水面等高，两容器间用一斜管相通，K是开关，当K打开后，则（?? ）
A、水将由A流向B
B、水将由B流向A
C、水不流动
D、无法确定
C
4、船闸是利用______的原理工作的． 5、U形管内装有同种液体，放在水平桌面上，静止时两液面是＿＿＿。当把U形管左边提高一些，静止时两液面是＿＿＿。
连通器
相平的
相平的
7、下列关于茶壶嘴的设计说法中，正确的是：（ ）
A、壶嘴远高于壶口
B、壶嘴远低于壶口
C、壶嘴做得与壶口一样高
D、以上设计都可以

C
