电能电功
第十八章　电功率

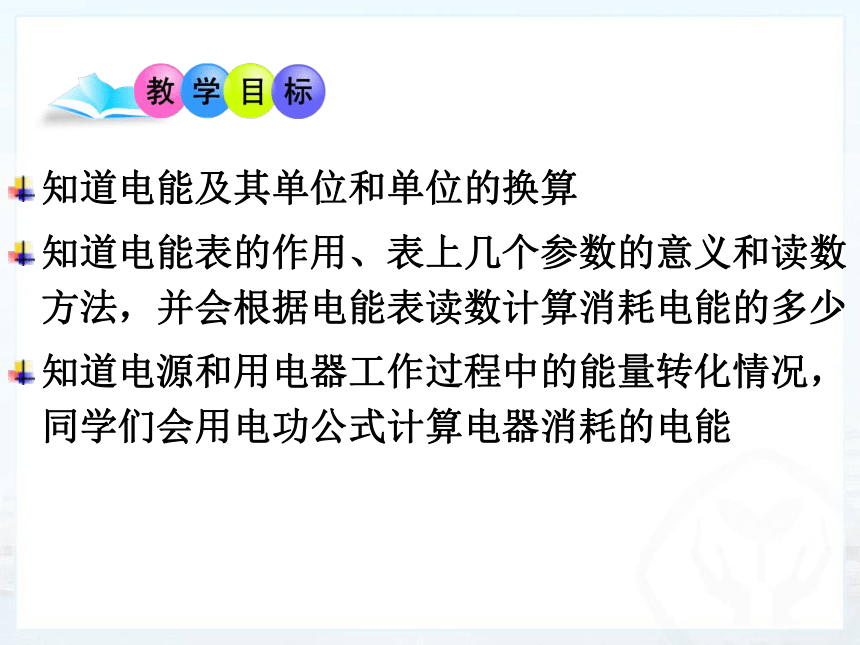

知道电能及其单位和单位的换算
知道电能表的作用、表上几个参数的意义和读数方法，并会根据电能表读数计算消耗电能的多少
知道电源和用电器工作过程中的能量转化情况，同学们会用电功公式计算电器消耗的电能

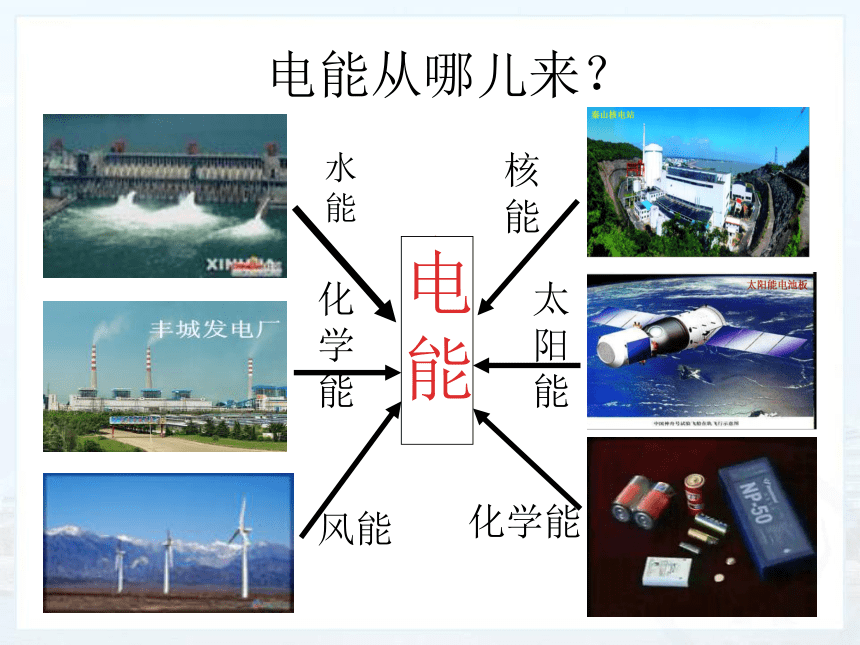

电能从哪儿来？

电能
电能
水能
化学能
风能
核能
太阳能
化学能

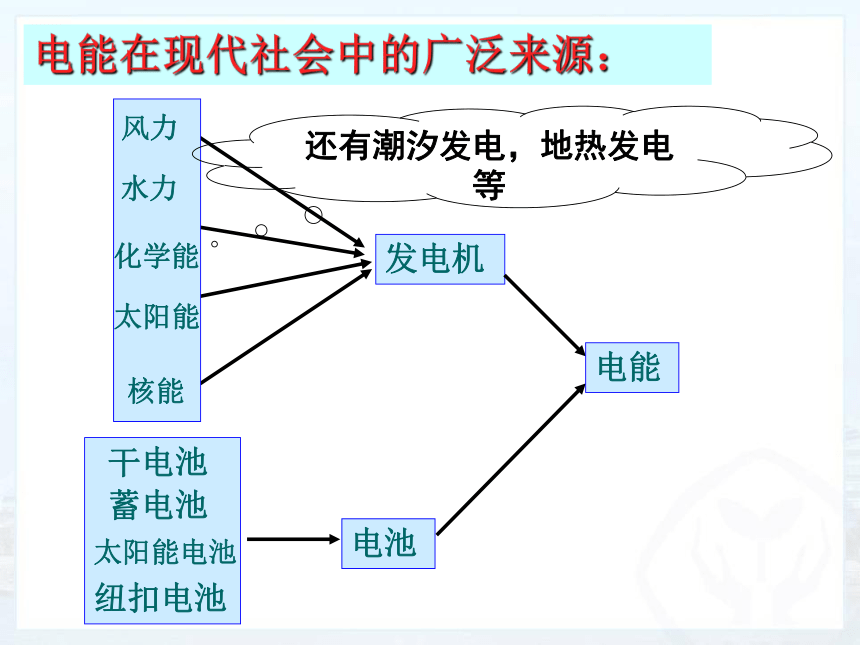

电能在现代社会中的广泛来源：
发电机

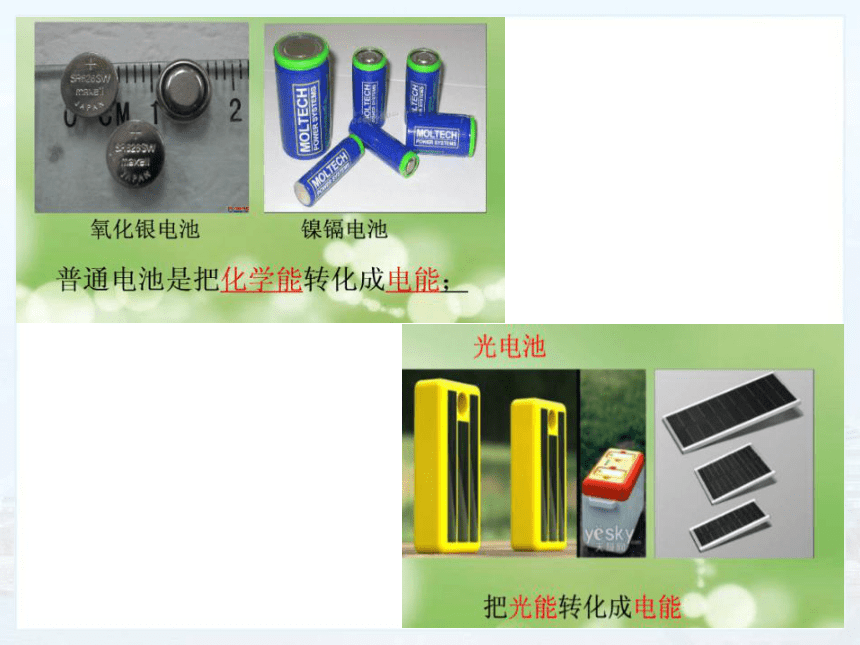

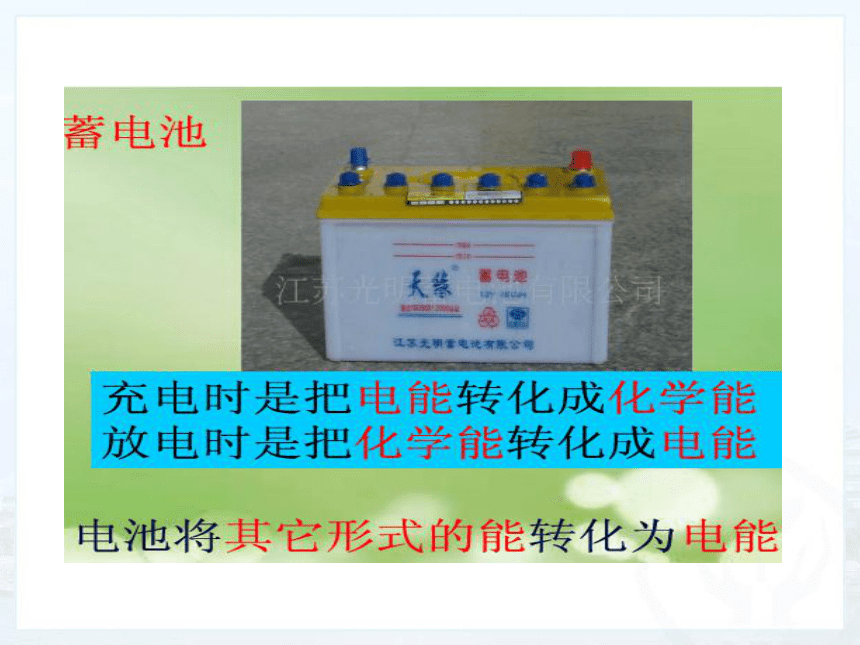

电池
电能
还有潮汐发电，地热发电等

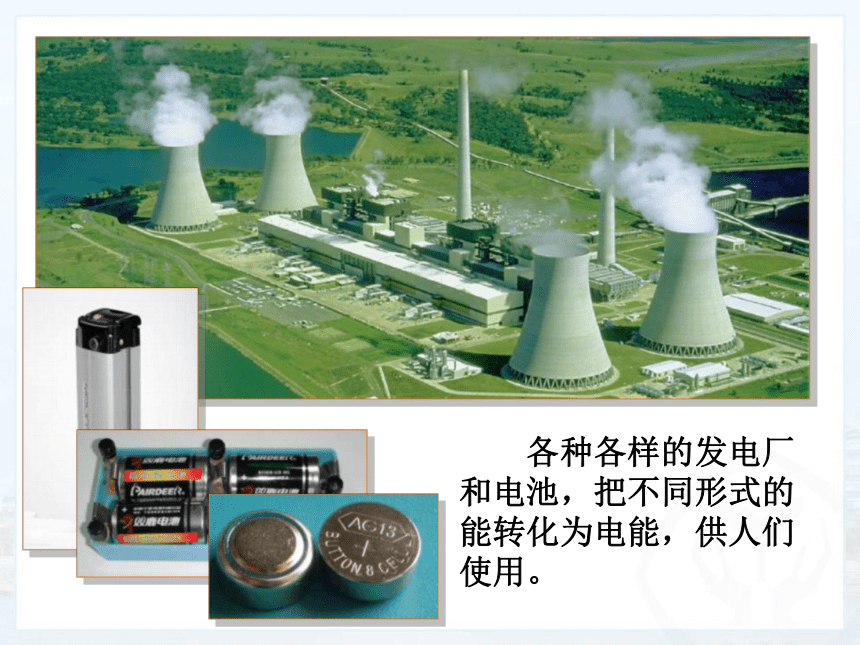

　　各种各样的发电厂和电池，把不同形式的能转化为电能，供人们使用。
电能从哪儿来？

电能
电能
水能
化学能
风能
核能
太阳能
化学能
电能到哪儿去了？
电能转化为内能

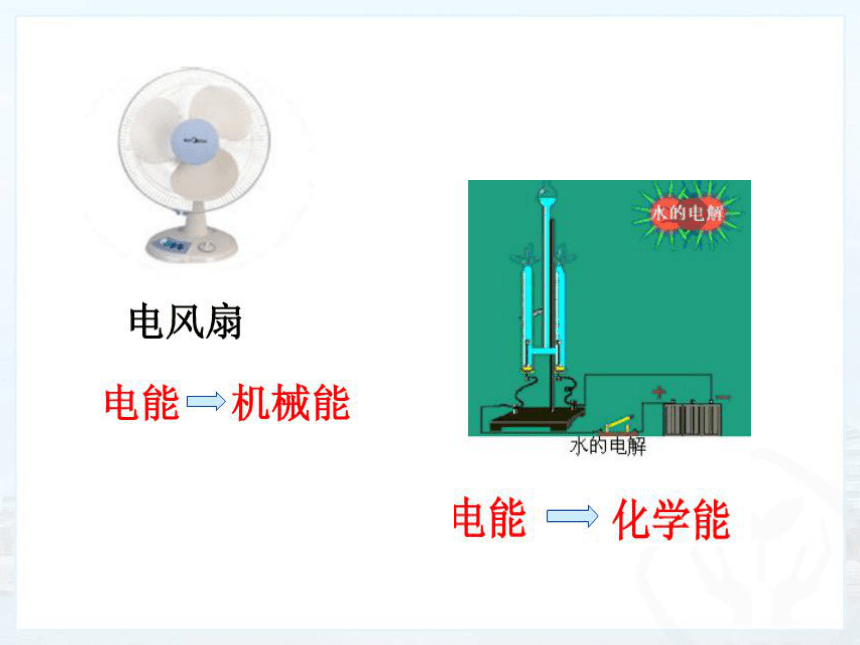

电能转化为机械能
电能转化为内能

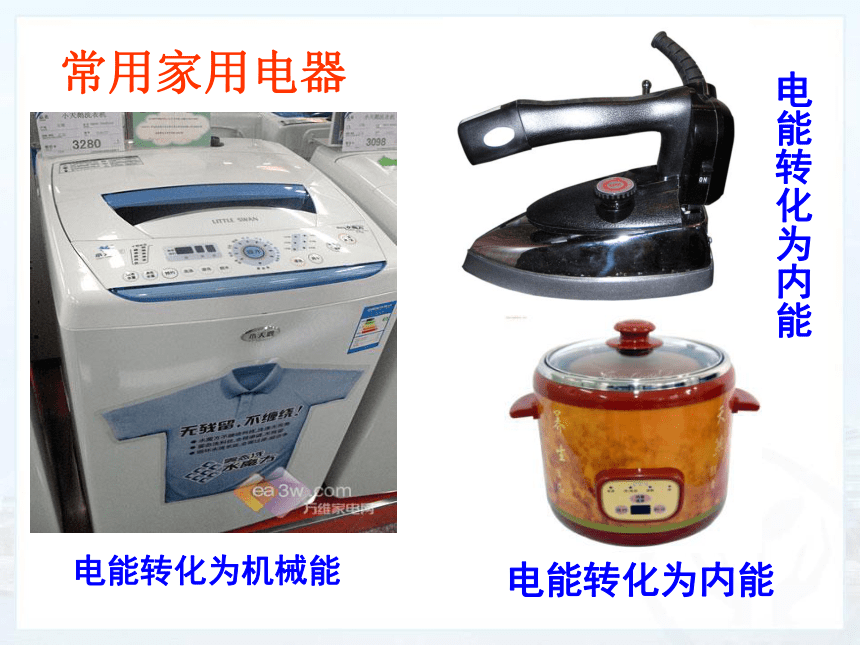

常用家用电器
电能
电灯——热和光
电风扇——动能
电视机——光能、声能
洗衣机——动能
电炉——热能
空调——冷热变化
电脑——光能、声能
电冰箱——冷热变化

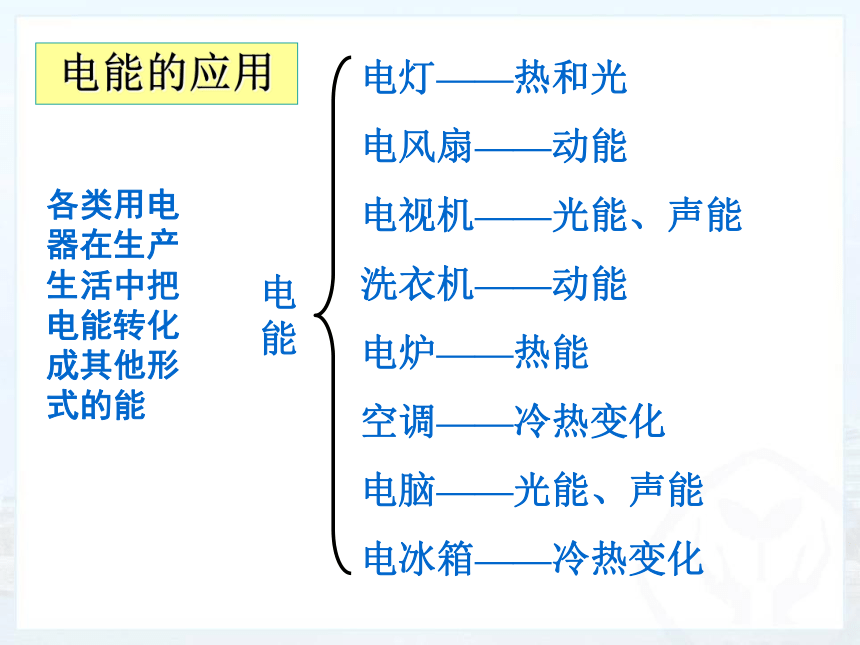

各类用电器在生产生活中把电能转化成其他形式的能
电能的应用
　　2．电能的单位：
　　能量的国际单位：焦耳（J）
　　生活中的电能单位：度，千瓦时（kW·h）
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
　　1．用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
电能
电能的符号：
W
　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
电能的计量
电能表安装位置：把它安装在家庭电路的　 　上，这样可以测量该用户所有用电器在一段时间内消耗总电能的多少。
干路
●“220 V” 表示 这个电能表应该在 220 伏的电路中使 用。
电能表有几个重要的参数应该注意：
●“10（20）A” 表示这个电能表的 标定电流为 10 A， 额定最大电流为 20 A。电能表工作 时的电流不应超过 额定最大电流。
●“50 ～”表示 这个电能表在频 率为50 Hz的交流 电路中使用。
●“600 revs/ （kW · h）”表示 接在这个电能表上 的用电器，每消耗 1 kW · h的电能， 电能表上的转盘转 过 600 转。
●“kWh”表示数据单位。
●表示小数点。
各式各样的电能表
2(4)A:
电能表能持续工作时的最大电流为2A
短时间内允许通过的最大电流为4A
50Hz：
表示电能表在50Hz的交流电中使用
3000r/kW·h：
表示每消耗1kW·h（度）的电能，转盘转动3000转
示数：整数 + 一位小数
读数为：145.5 kW·h
220V:
表示电能表适用的额定电压为220V
(a) 感应式
有一种电子式单向电能表已开始使用，其中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示。
(b) 电子式
表示每消耗1kW·h的电能，指示灯闪烁3200次
(c) IC卡电能表
用户买来IC卡后插入，电能表读取卡中的金额。一旦金额用完，电能表切断电路，这时需要到银行为IC卡充值，重新插入电能表。
W1=__________kw?h
W2=__________kw?h
1月底:
2月底:
W=______________ kw?h
4267.8
4374.4
W2 -W1= 106.6
2月份用电：
电能表的读数及电能计量方法
读数
读数
“计数器法”计量
4 2 6 7 8
4 3 7 4 4
　　小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区电费是0.60元/度，请估算他家 2 月份需要付多少电费。
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
解析：
3 2 8 7 5
3 3 9 4 5
例题：一只标有1800R/kwh字样的电能表,铝盘转了90圈，那么消耗的电能是 kw·h 。
如果用电量很微小，表末位数据几乎不动，那我们又怎样来获知消耗的电能呢？
0.05
那么如果你知道了消耗的电能，能求出铝盘转动的圈数吗？
“转数法”计量
晓红家的电能表上标有“1500 R／kw·h”的字样，意思是： ，若 lmin内转盘转过150转，则这时工作的用电器消耗的电能为? kw·h，合 J。
1 kW · h 的作用
　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。
1 kW · h 的作用
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
问：电流做功的实质是什么呢？
电流做功的过程，实际上是电能转化为其它形式的
能的过程。电流做了多少功，就有多少电能转化为其它
形式的能。即电流做功的实质是：将　　 　　转化为
　 　　能的过程。
电流通过白炽灯做功100J
100J
100J
内能、
光能
电流做功100J=消耗电能100J
电能
问：电流做功的多少跟什么因素有关？
电流做功的多少与用电器两端的 　、通过用电器的　 　和 长短有关； 越大，? ???越大， 越长，电流做的功越多。
精确的实验表明：电流在某段电路上做的功，跟这段电路两端

的电压、电路中的电流、通电时间成正比。

用数学公式可以表示为：W= ?
阅读教材：P-P，完成下面的问题：
电压
电流
通电时间
电压
电流
通电时间
UIt
　　1．电能转化为其他形式的能的过程就是电流做功的过程。
　　有多少电能发生了转化就说电流做了多少功。
　　2．计算电流做的功：
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
　　公式：
电功
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
小灯泡两端电压为6Ｖ，通过的电流是1Ａ，1分钟内电流做的功是 Ｊ。
某电热器接在220V的电源上，电流是1.2A，若通电10min，则电流做功＿＿＿＿J，消耗电能＿＿＿J
　　手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6 V，安时容量为750 mA·h。它充满电后所储存的电能是_______J。
解析：
　　电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×放电时间(h)
　　750 mA·h= 750 mA×1 h
　　W = UIt = 3.6 V×0.75 A×3 600 s = 9 720 J
9 720
电流做功的实质：电流做功的过程，电能转化为其他形式的能量的过程
计算公式： W =UIt
小红家中的电能表5月初的示数如图所示，5月份交了48．8元电费，若lkW·h电费为0．8元，则小红家6月初的示数为 。
解：由电功的公式得
W=UIt
=220V× 0.35A× 1800s
=1.386×105J.
通电30min，电炉铁消耗了1.386×105J的电能。
一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电30min消耗了多少电能？
一电能表表盘上表明“1200r/(kW·h)”，将某用电器单独接在该表上.当用电器工作4min后，电能表转盘转过55r.若用电器额定电压为220V，求通过该用电器的电流。
分析：4min内电能表转盘转过55r，根据电能表的盘转数可求出该用电器消耗的电能W，再由电功的计算公式W=UIt即可求出通过该用电器的电流I.
解：4min内电能表转盘转过55r，说明该用电器消耗的电能为：
W =
55r
1200r/(kW·h)
=
55
1200
kW·h
=
1200
55
=
×3.6×106J
1.65×105J
由W =UIt可得，通过该用电器的电流为：
I =
W
Ut
=
1.65×105J
220V×240s
=
3.125A
通过该用电器的电流为3.125A
两个用电器电阻分别为R1＝10Ω，R2＝20Ω；求：（1）当这两个用电器串联在电压为U＝6V的电路中时，通电5min，电流经每个用电器做的功各是多少？电流经两个用电器做的总功是多少？
（2）当这两个用电器并联在电压为U＝6V的电路中时，通电5min，电流经每个用电器做的功各是多少？电流经两个用电器做的总功是多少？
