(共19张PPT)
2.2电动势

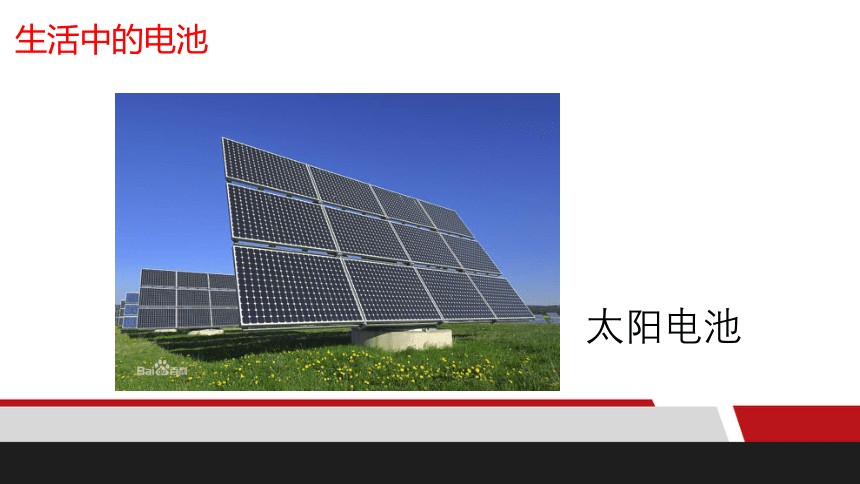

生活中的电池
太阳电池

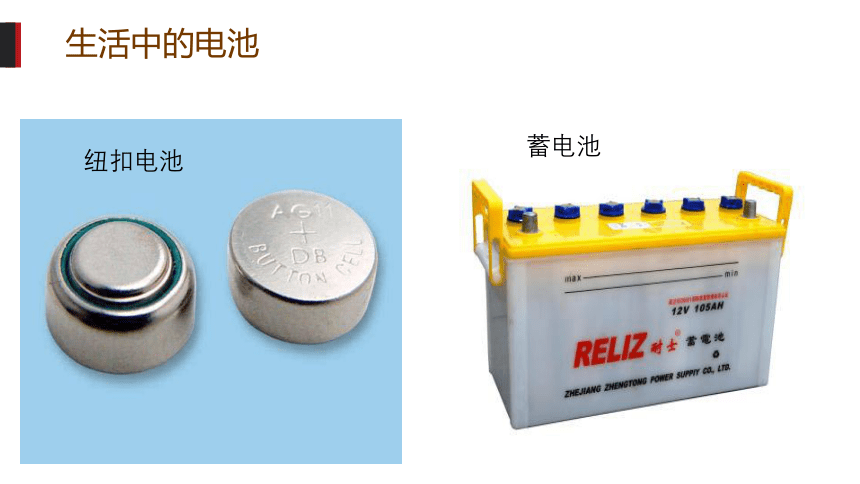

生活中的电池
纽扣电池
蓄电池
1号干电池
5号干电池
7号干电池
锂电池
-
-
-
+
A
+
+
+
+
+
+
+
_
_
_
B
_
_
_
_
_
P
-
-

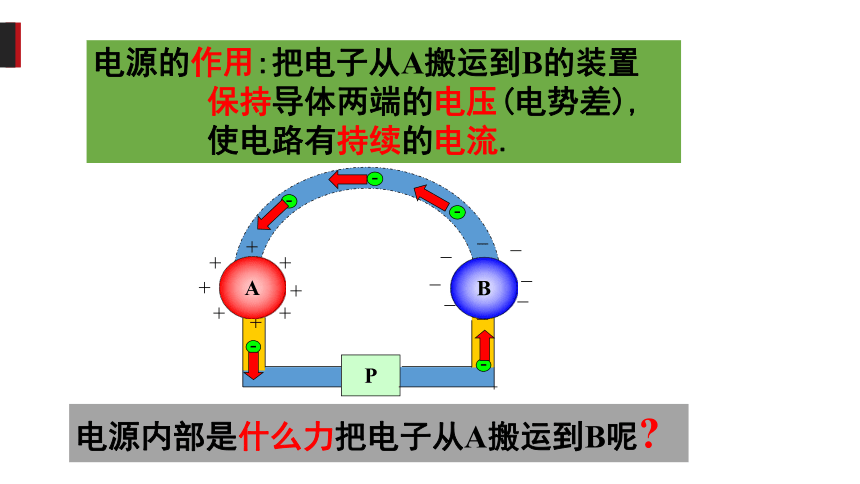

电源的作用:把电子从A搬运到B的装置
保持导体两端的电压(电势差),
使电路有持续的电流.
电源内部是什么力把电子从A搬运到B呢?

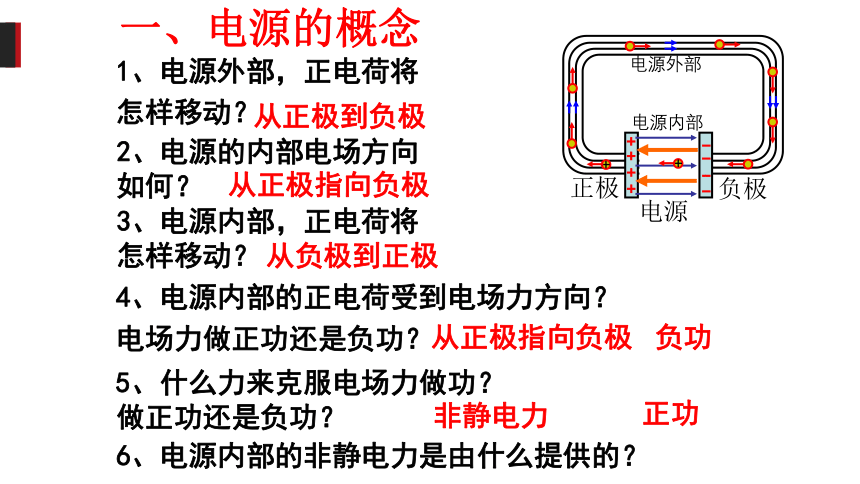

一、电源的概念
2、电源的内部电场方向如何？
1、电源外部，正电荷将怎样移动？
3、电源内部，正电荷将怎样移动？
4、电源内部的正电荷受到电场力方向？ 电场力做正功还是负功？
5、什么力来克服电场力做功？做正功还是负功？
6、电源内部的非静电力是由什么提供的？
从正极到负极
从负极到正极
从正极指向负极
负功
非静电力
正功
从正极指向负极
+
+
电源
负极
正极
电源内部
电源外部

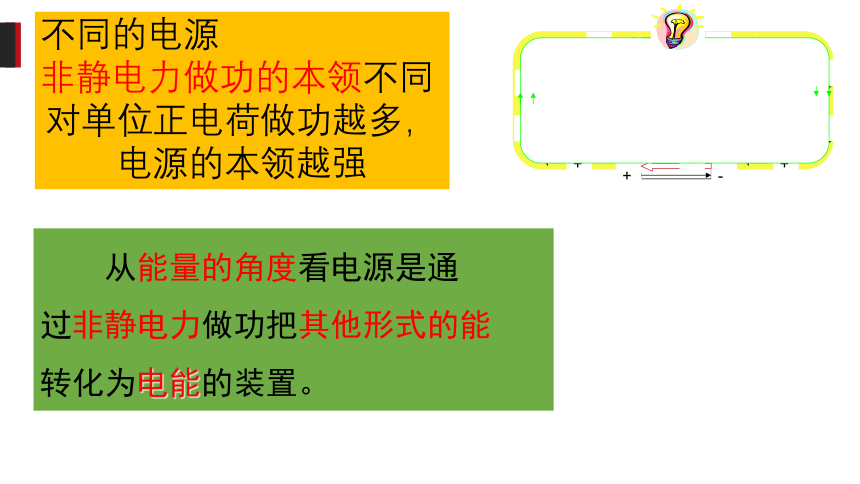

从能量的角度看电源是通
过非静电力做功把其他形式的能
转化为电能的装置。
+
+
+
-
-
-
+
+
+
+
+
+
+
+
+
不同的电源
非静电力做功的本领不同
对单位正电荷做功越多，电源的本领越强
电动势在数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功。
1. 定义：
2. 定义式：
二、电动势：电源的本领
3. 单位： V 1V=1J/C
4. 电动势是标量
6. 电动势由电源中非静电力的特性决定，
跟电源的体积无关，也跟外电路无关。
7. 电源的另一重要参数———内阻。
5.物理意义：反映电源把其他形式的能转化
为电能本领的大小。
电池放电时能输出的总电荷量，通常以
安培小时(A·h)或毫安小时(mA ·h)做单位。
电池的容量:
内阻
电动势
容量
三、电源的三个重要参数
电动势 电势差
定义式
物理意义
单位 伏特V
反映非静电力做功把其他形式的能转化为电能本领
反映静电力做功将电能转化为其他形式能的本领
理想电源中U=E
四、电动势与电势差的区别
A、 在电源内部把正电荷从负极移到正极，非静电力做功，电能增加
B、对于给定的电源，移动正电荷，非静电力做功越多，电动势就越大
C、电动势越大，说明非静电力在电源内部从负极向正极移送单位电荷量做功越多
D、电动势越大，说明非静电力在电源内部把正电荷从负极移送到正极的电荷量越多
关于电动势，下列说法正确的是：
AC
铅蓄电池的电动势为2V，这表示（ ）
A. 电路中每通过1C的电量，电源把
2J的化学能转变为电能
B. 蓄电池两极间的电压一定为2V
C. 蓄电池在1s内将2J的化学能转变成
电能
D. 蓄电池将化学能转变为电能的本领
比一节干电池（电动势为1.5V）强
ACD
下列关于电源的说法中正确的是（ ）
A.在外电路和电源内部，正电荷都受到静电力的作用，所以能不断地定向移动形成电流
B.静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C.在电源内部，正电荷能从负极移动到正极是因为电源内部只存在非静电力而不存在静电力
D.静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
C
下列关于电源的说法中，正确的是（ ）
A.电源向外提供的电能越多，表示电动势越大
B.电动势表示电源将单位正电荷从负极移送到正极时非静电力所做的功
C.电源的电动势与外电路有关
D.在电源内正电荷从负极到正极电势升高
A
关于电源的电动势，下列说法正确的是（ ）
A.电动势是表征电源把其他形式的能转化为电能的本领大小的物理量
B.电动势在数值上等于电路中通过1 C的电荷量时电源提供的能量
C.电源的电动势跟电源的体积有关，跟外电路也有关
D.电动势有方向，因此电动势是矢量
B
铅蓄电池的电动势为2 V，这表示（ ）
A.电路中每通过1 C的电荷量，电源就把2 J的化学能转化为电能
B.铅蓄电池两极间的电压为2 V
C.铅蓄电池在1 s内将2 J的化学能转化为电能
D.铅蓄电池将化学能转化为电能的本领比一节普通干电池（电动势为1.5 V）的大s
A
小结：
电源的作用：
电动势
电池的参数：
1、电动势 2、内阻 3、容量
1、物理意义
2、定义
3、公式
4、单位
通过非静电力做功把其他形式能
转化为电能
感谢您观看
