4.串联电路和并联电路

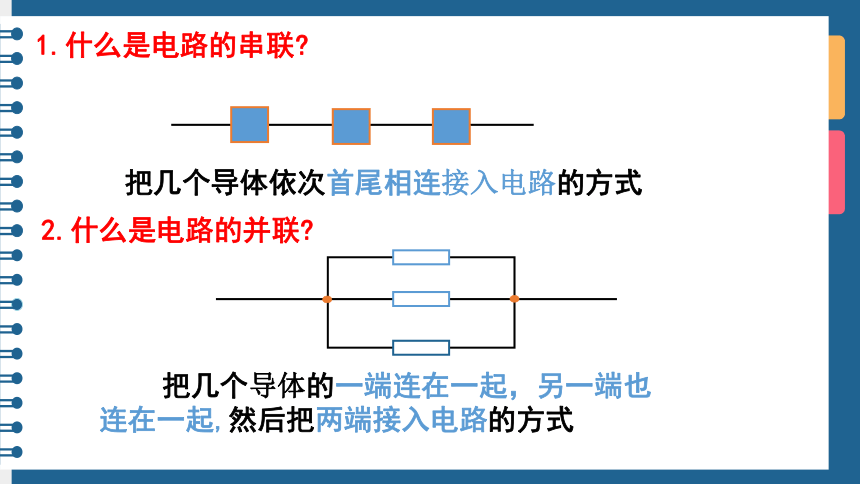

1.什么是电路的串联?
把几个导体依次首尾相连接入电路的方式
把几个导体的一端连在一起，另一端也连在一起,然后把两端接入电路的方式
2.什么是电路的并联?

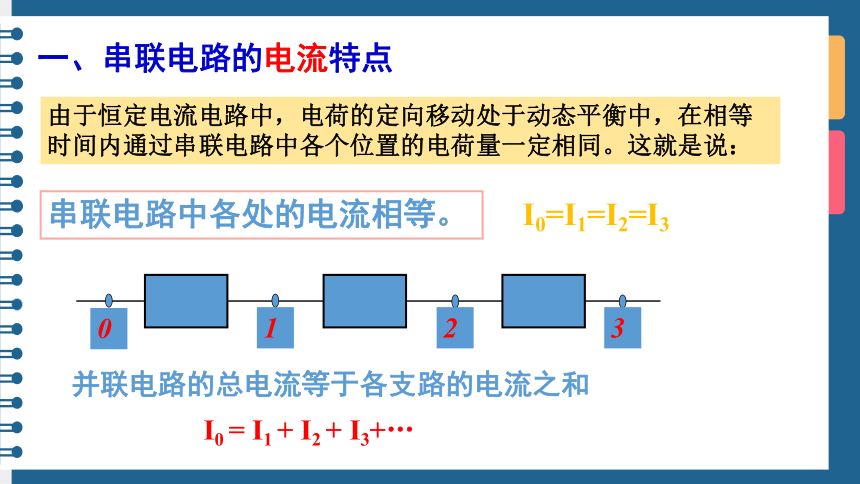

一、串联电路的电流特点
由于恒定电流电路中，电荷的定向移动处于动态平衡中，在相等时间内通过串联电路中各个位置的电荷量一定相同。这就是说：
串联电路中各处的电流相等。








0
1
2
3
I0=I1=I2=I3
并联电路的总电流等于各支路的电流之和
I0 = I1 + I2 + I3+…
串联电路两端的总电压等于各部分电路两端的电压之和。

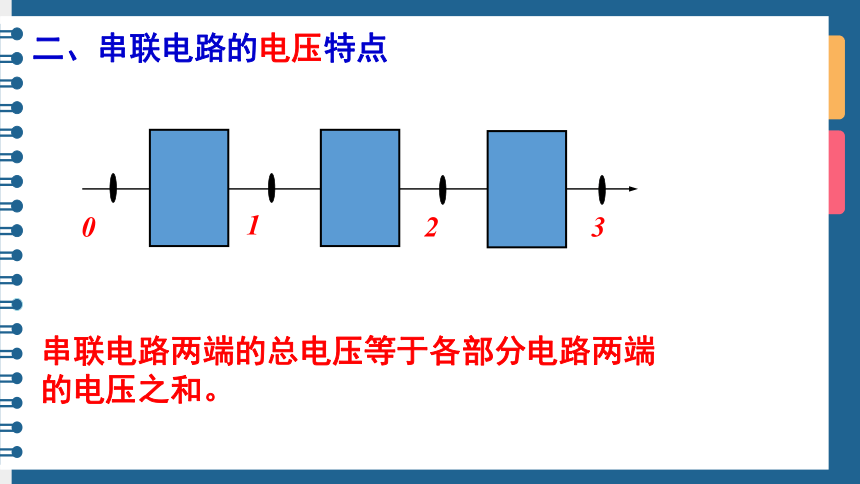

二、串联电路的电压特点








0
1
2
3
U=U1+U2+U3

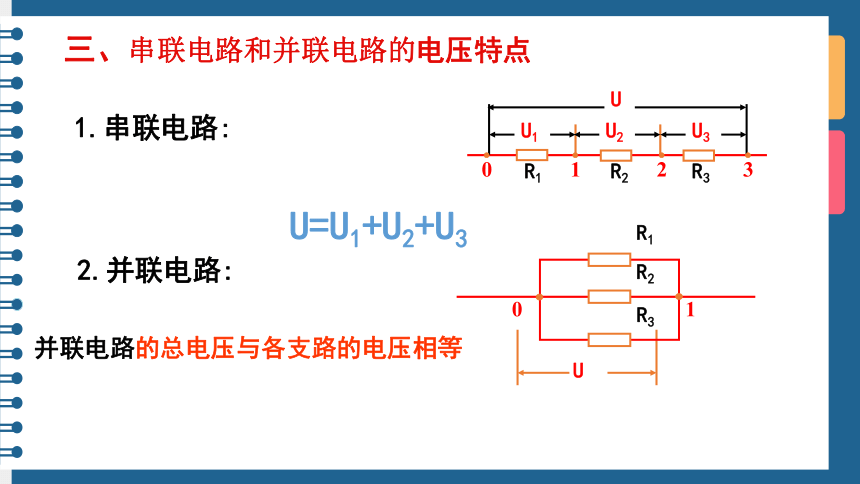

三、串联电路和并联电路的电压特点
2.并联电路:




1.串联电路:
并联电路的总电压与各支路的电压相等
U




R1
R2
R3
U





U1


U2


U3

0

1

2

3
R1







R2
R3
1
0
1.串联电路:
2.并联电路:

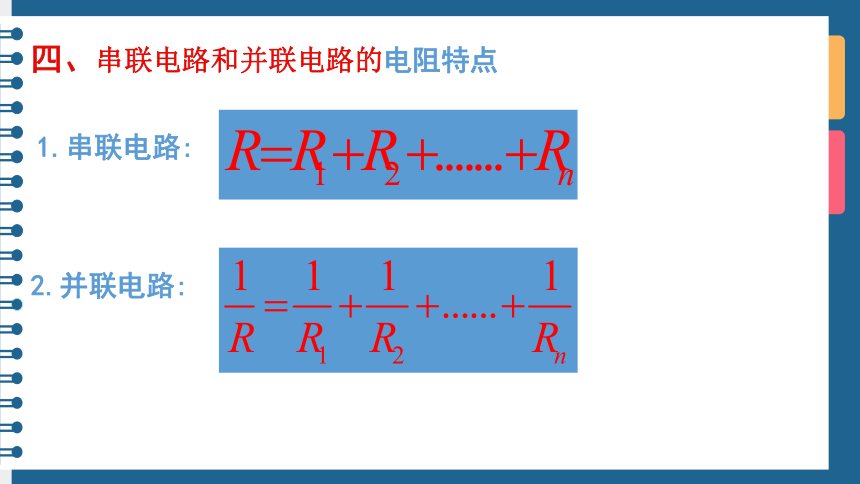

四、串联电路和并联电路的电阻特点

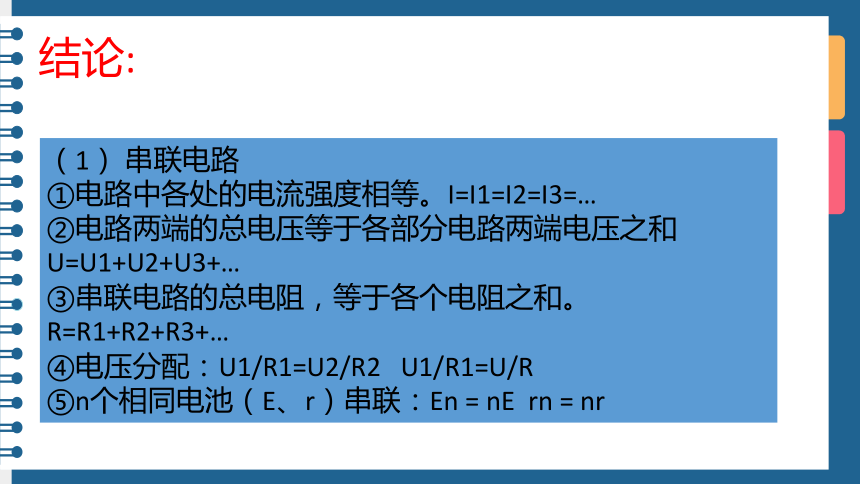

（1） 串联电路
①电路中各处的电流强度相等。I=I1=I2=I3=…
②电路两端的总电压等于各部分电路两端电压之和U=U1+U2+U3+…
③串联电路的总电阻，等于各个电阻之和。R=R1+R2+R3+…
④电压分配：U1/R1=U2/R2 U1/R1=U/R
⑤n个相同电池（E、r）串联：En = nE rn = nr
结论:

（2）并联电路
①并联电路中各支路两端的电压相等。U=U1=U2=U3=…
②电路中的总电流强度等于各支路电流强度之和。I=I1+I2+I3+…
③并联电路总电阻的倒数，等于各个电阻的倒数之和。
1/R=1/R1+1/R2+1/R3+......对两个电阻并联有：R=R1R2/（R1+R2）
④电流分配：I1/I2=R1/R2 I1/I=R1/R
⑤n个相同电池（E、r）并联：En = E rn =r/n
结论:

串联电路和并联电路是电路连接的两种基本形式．判断某一电路中的用电器是串联还是并联，要抓住串联电路和并联电路的基本特征．具体方法是：
(1)定义法：分析电路中用电器的连接方法，逐个顺次连接起来的是串联；并列连接在电路两点间的是并联．
(2)电流法：凡是同一股电流依次流经几个用电器，就一定是串联．电流在某点分支，即一股电流(干路电路)分成几股电流(支路电流)，再在某点处汇成一股电流，这几股电流流过的用电器是并联．
(3)开路法：串联的几个用电器中任何一个用电器开路，其他用电器就没有电流通过，并联的几个用电器中任何一个用电器开路，其他用电器仍有电流通过，用电器互不影响．
2．怎样判断串联电路和并联电路？

常用的电压表和电流表都是由小量程的电流表G（表头）改装而成。 （1）表头G： 构造（从电路的角度看）：表头就是一个电阻，同样遵从欧姆定律，与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的。 原理：磁场对通电导线的作用P98（为后续知识做准备）
3．电压表和电流表 ----串、并联规律的应用
①内阻Rg：表头的内阻。
②满偏电流Ig：电表指针偏转至最大角度时的电流（另介绍半偏电流）
③满偏电压Ug：电表指针偏转至最大角度时的电压，与满偏电流Ig的关系Ug=IgRg，因而若已知电表的内阻Rg，则根据欧姆定律可把相应各点的电流值改写成电压值，即电流表也是电压表，本质上并无差别，只是刻度盘的刻度不同而已。
（2）描述表头的三个特征量（三个重要参数）

请你推导出两个电阻并联的总电阻的表达式。
如果两个阻值相差很大的电阻并联(R1>>R2)，其结果有何特点？
有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电路接通后,四盏灯的电流之比I1:I2:I3:I4= .



L1
U



















L2
L3
L4
7:5:2:7
A.0~10V B.0~20V
C.10~20V D.20~30V
在图中,AB间的电压为30V,改变滑动变阻器触头的位置,可以改变CD间的电压,UCD的变化范围是( )



R





V
R
R
A
B
C
D
C
A.4:2:1 B.2:1:1 C.3:2:1 D.以上都不对








R1
R1
R2
R3
R3
a
b
c
d






R2
R3
R3
a
b
c
d






R1
R1
R2
a
b
c
d
图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为( )
A
如图所示，R1∶R2∶R3＝1∶2∶3．当AB两端加上某一电压后，则三个电流表示数I1：I2：I3＝ 。
11：5：9






A3

A1










A2
A
R1
R2
R3


B








A3



A2
R1
R2
R3

B








A1

A


(1)当一个很大的电阻与一个很小的电阻并联时，总电阻接近于小电阻；
(2)几个相同的电阻并联，总电阻为一个电阻的几分之一；
(3)不同阻值的电阻串联,总电阻大于其中最大的一个电阻；
(4)不同阻值的电阻并联,总电阻小于其中最小的一个电阻；
(5)并联电路中,某一电阻增大,总电阻也随之增大；
（6）混联电路中,某一电阻增大,总电阻也随之增大．
小结：
