八年级上册5.3凸透镜成像的规律(共14张PPT)

(共14张PPT)
LAW OF CONVEX LENS IMAGING
凸透镜成像的规律
初中物理 直接用

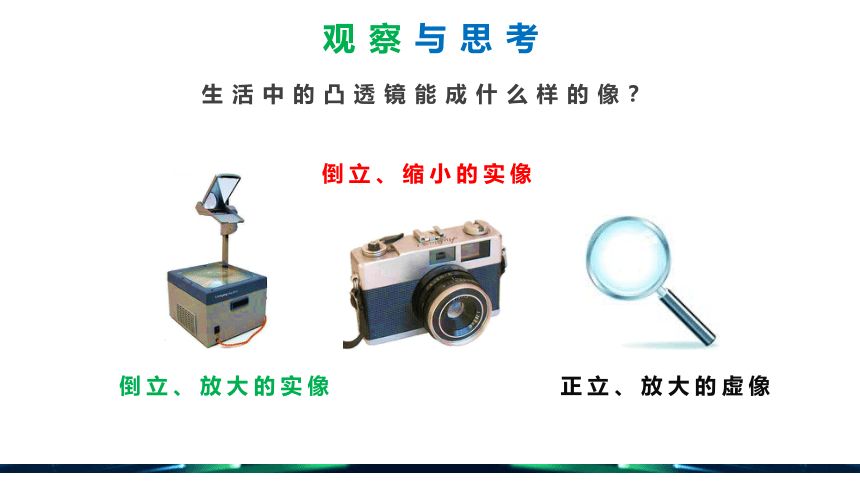

观察与思考
生活中的凸透镜能成什么样的像？
倒立、放大的实像
倒立、缩小的实像
正立、放大的虚像
观察凸透镜成像
　　
（1）手持凸透镜，缓慢从桌面书本移向眼睛。
思 考：
你看到了什么？ 有多少种不同的情况？
（2）把放大镜正对着
窗户外，并且在放大镜另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？

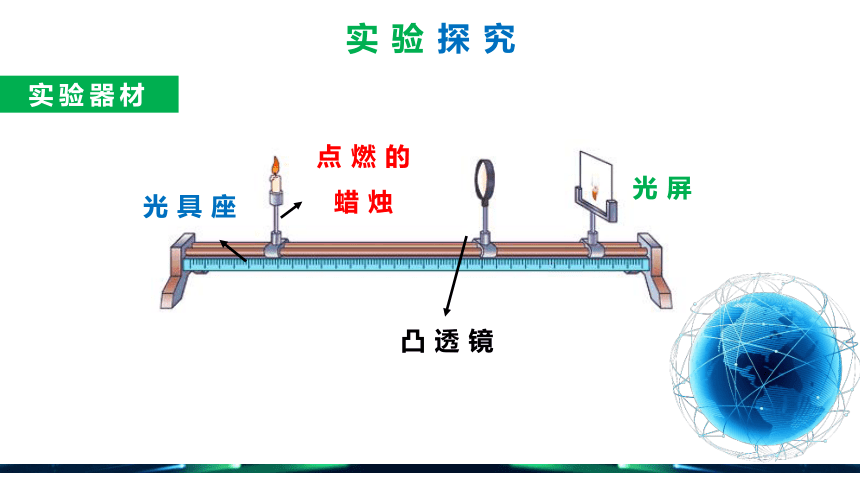

实验探究
、


点燃的
蜡烛

凸透镜
光屏

光具座
实验器材

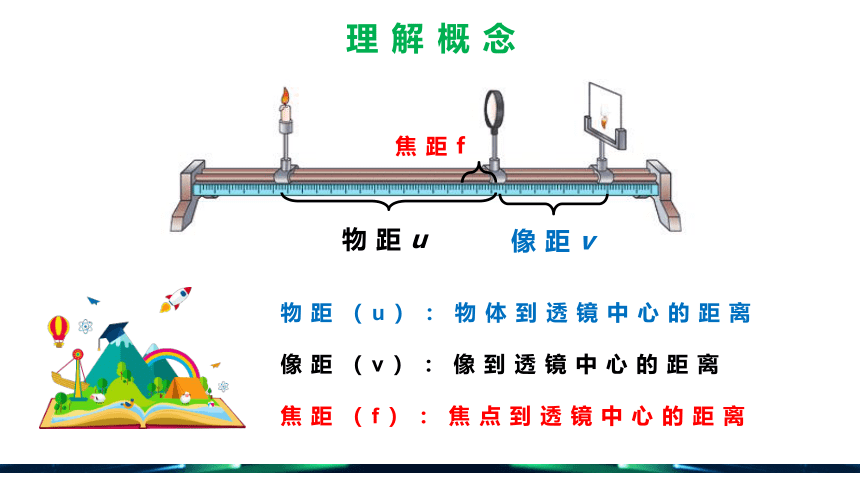

理解概念

物距u

像距v

焦距f
物距（u）：物体到透镜中心的距离
像距（v）：像到透镜中心的距离
焦距（f）：焦点到透镜中心的距离

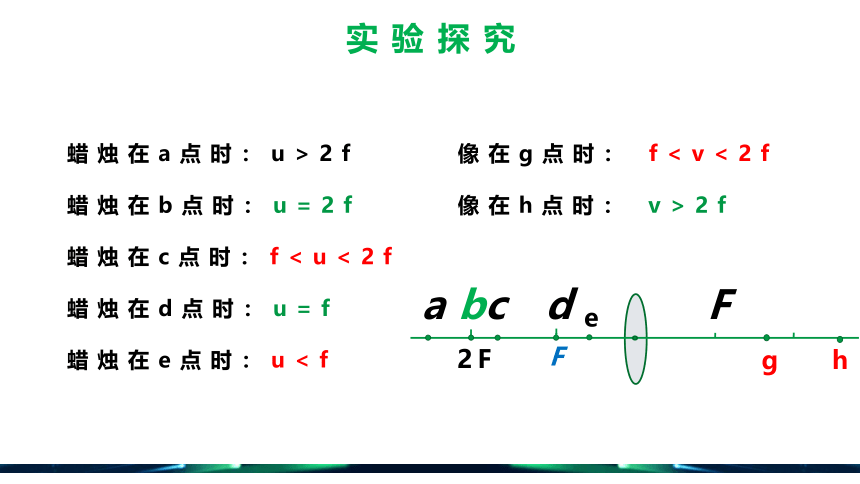

实验探究
2F

a
b
c
d

F
F







e


g
h
蜡烛在a点时：u>2f
蜡烛在b点时：u=2f
蜡烛在c点时：f蜡烛在d点时：u=f
蜡烛在e点时：u像在g点时： f像在h点时： v>2f

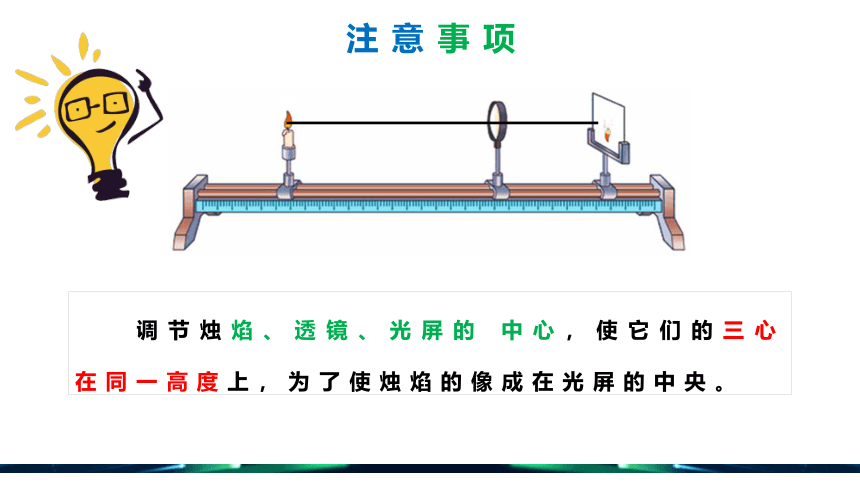

注意事项
、


调节烛焰、透镜、光屏的 中心，使它们的三心在同一高度上，为了使烛焰的像成在光屏的中央。
凸透镜成像的规律
物距
（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距（ v）
平行光
u＞2f
u＝2f
f＜u＜2f
u＝f
u＜f

凸透镜成像的规律
物距
（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距（ v）
平行光 测凸透镜焦距
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜

分析论证

1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
焦点是实像和虚像的分界点
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
二倍焦距是缩小像和放大像的分界点
分析论证

3、什么情况下像和物体在凸透镜两侧？什么情况下像和物体在凸透镜同侧？











成实像时物像异侧
成虚像时物像同侧
思考
当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
物距减少像距增大
即物像同方向移动
像跟着物体在移动
规律精炼
一倍焦距分虚实；二倍焦距分大小;
实像总是异侧倒；物近像远像变大;
虚像总是同侧正；物远像近像变小；
像的大小物距定；像儿跟着物体跑。
