在平面图上绘制物体的位置
复习-小知识
方向坐标图
北
东
南
西

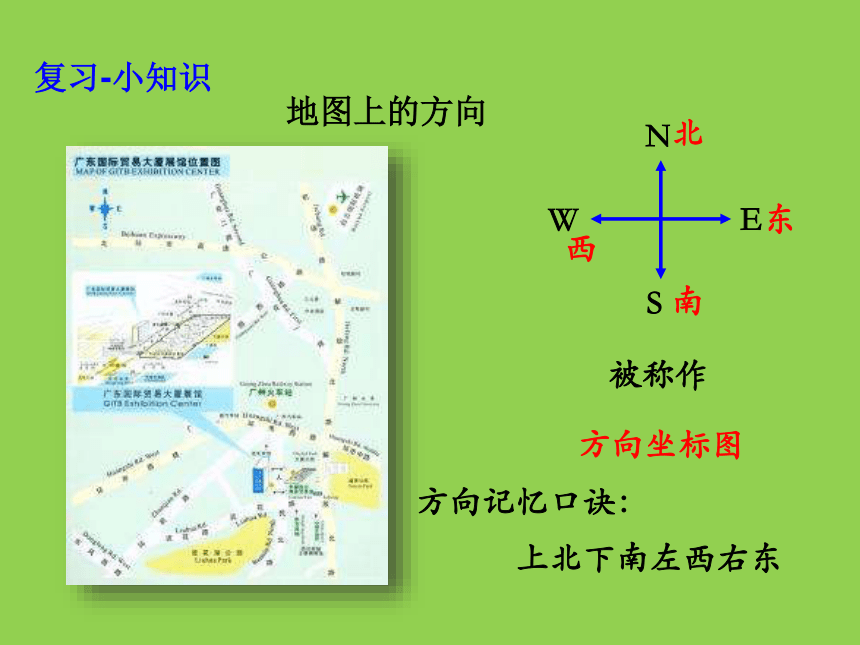

地图上的方向
被称作
方向记忆口诀：
上北下南左西右东

确定位置往往用于航海航空中，人们在航海航空中用的就是指南针，而指南针只有南北2个方向，所以在确定方向的时候人们一般以南北为基准。
北偏西
南偏西
南偏东
北偏东
西
东
南
北

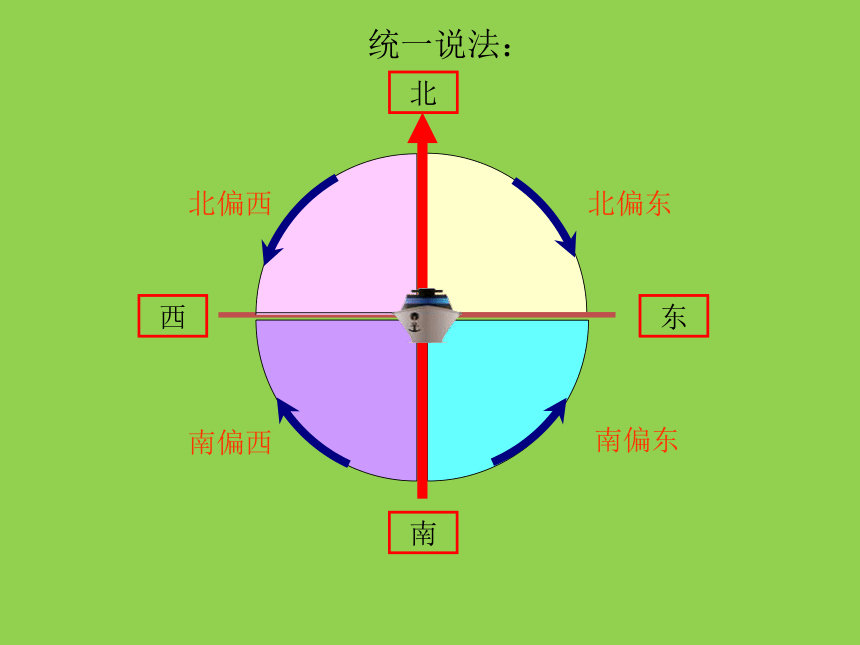

统一说法：

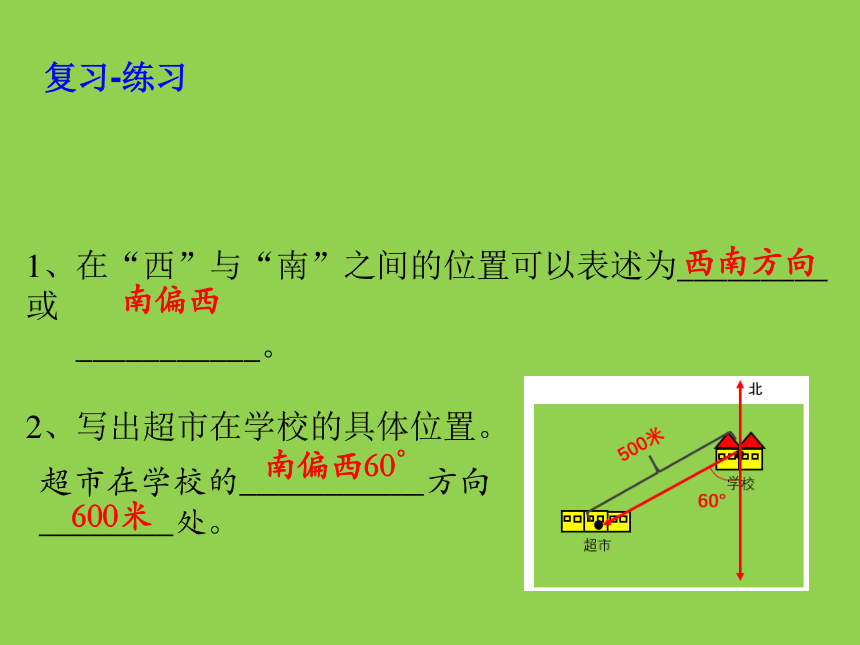

复习-练习


1、在“西”与“南”之间的位置可以表述为_________或
___________。

2、写出超市在学校的具体位置。
超市在学校的___________方向________处。
西南方向
南偏西
南偏西60°
600米

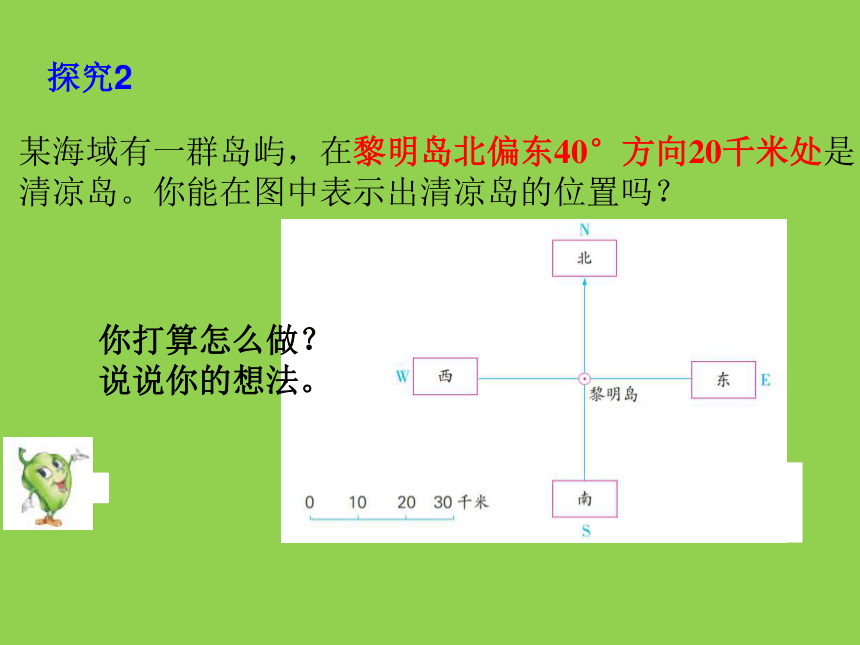

探究2
某海域有一群岛屿，在黎明岛北偏东40°方向20千米处是
清凉岛。你能在图中表示出清凉岛的位置吗？
你打算怎么做？
说说你的想法。
40°

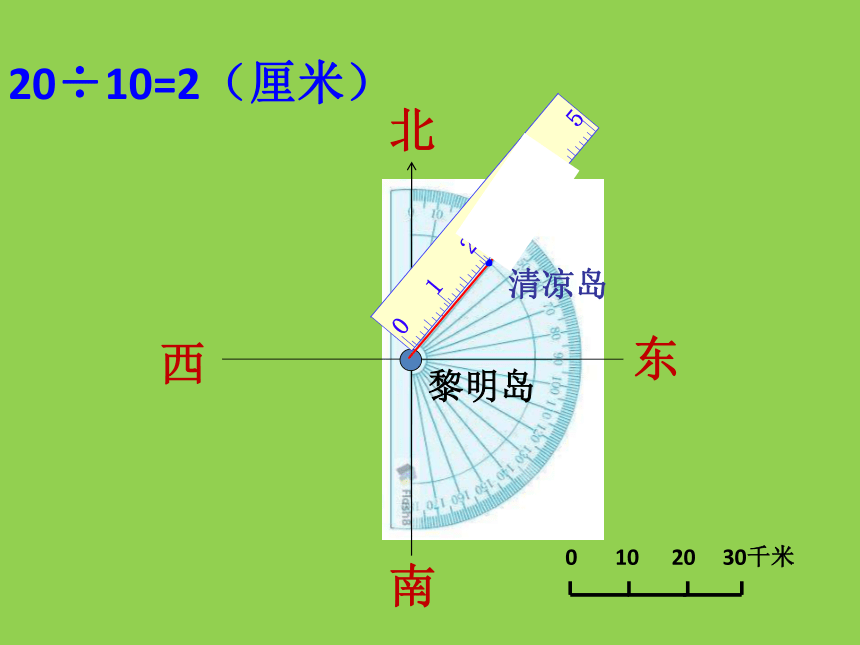

20÷10=2（厘米）
.
清凉岛

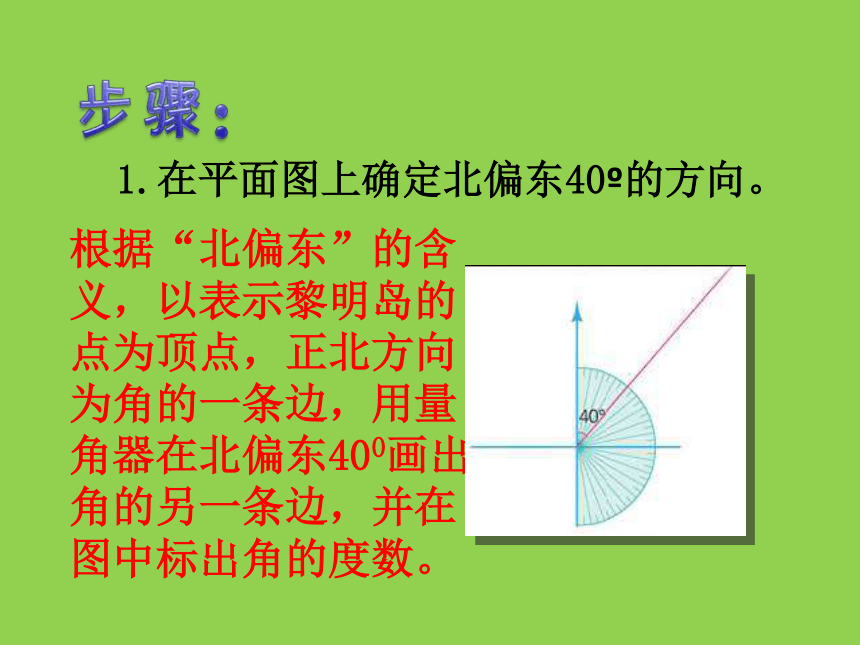

1.在平面图上确定北偏东40?的方向。
根据“北偏东”的含义，以表示黎明岛的点为顶点，正北方向为角的一条边，用量角器在北偏东400画出角的另一条边，并在图中标出角的度数。

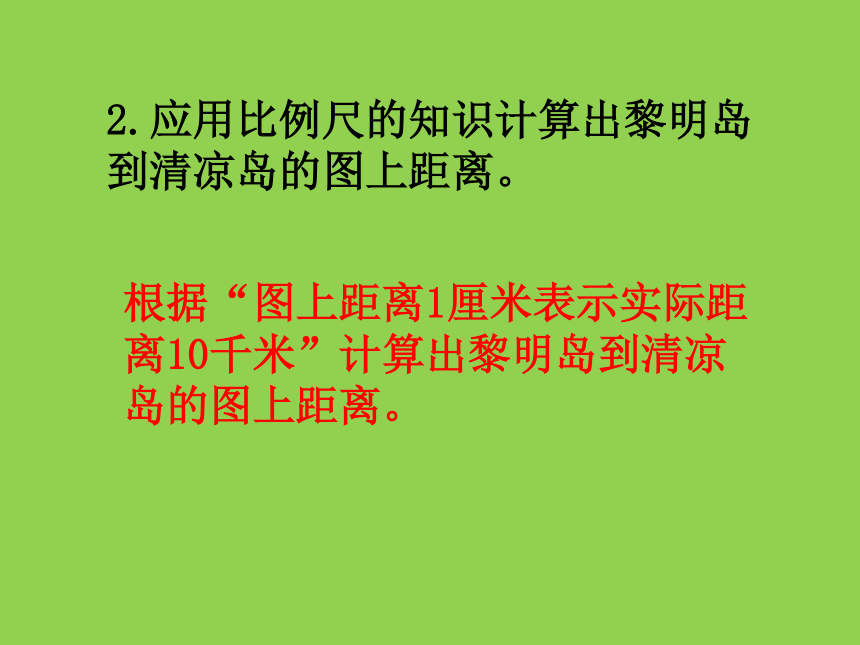

2.应用比例尺的知识计算出黎明岛到清凉岛的图上距离。
根据“图上距离1厘米表示实际距离10千米”计算出黎明岛到清凉岛的图上距离。
3.根据计算出的图上距离，在所画射线上确定清凉岛的位置。
提醒：
① 根据计算出的图上距离，找到清凉岛的位置，用圆点表示，并在旁边标注“清凉岛”。
② 把射线多余的部分擦掉。
红枫岛在黎明岛南偏西30?方向30千米处，在上图中表示出红枫岛的位置。
北
南
西
东
30°
30÷10=3（厘米）
.
红枫岛
15千米
练习总结
在确定具体位置时，要找到_________和_________。
找方向时：
如：南偏东70°
由方向“南”为0°，向“东”
找出70°角做射线。
70°
找距离时：
如：20千米
在比例尺上找出20千米对应的
图上距离。
20千米
方向
距离
2个单位长度
某地
6.下图是跳伞运动员在一次训练中落地位置的示意图。
（1）1号运动员的落地点在靶心的什么方向多少米处？2号运动员呢？
（2）3号运动员的落地点在靶心的北偏东40°方向40米处，,4号运动员的落地点在靶心的南偏西60°方向10米处。在图中表示出3号运动员和4号运动员的落地位置。
4号
注意：
标注角度。
40。
60。
体验收获
今天我们学习了哪些知识？
根据表述确定具体位置。
1.明确观测点
2.明确方向量出度数
3.算出图上距离
4.标注位置
熊猫馆
80。
孔雀园
35。
蛇馆
75。
某小学大门在教室的正南方向50米处,图书馆在教室北偏东60°方向的100米处。请画出示意图。
