第五章 交变电流
1、交变电流

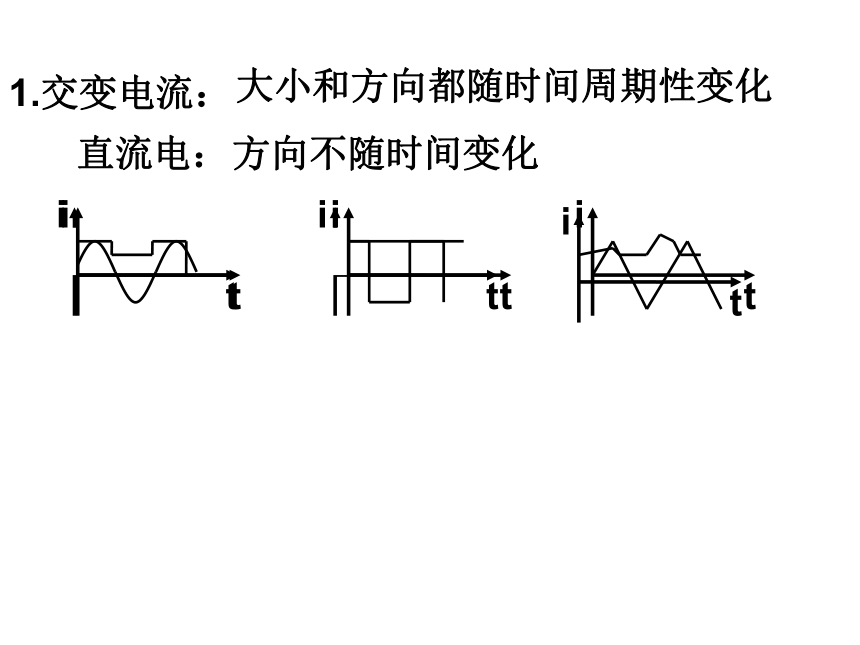

1.交变电流：
大小和方向都随时间周期性变化
直流电：
方向不随时间变化
2.交流电的产生：
i=0
i=0

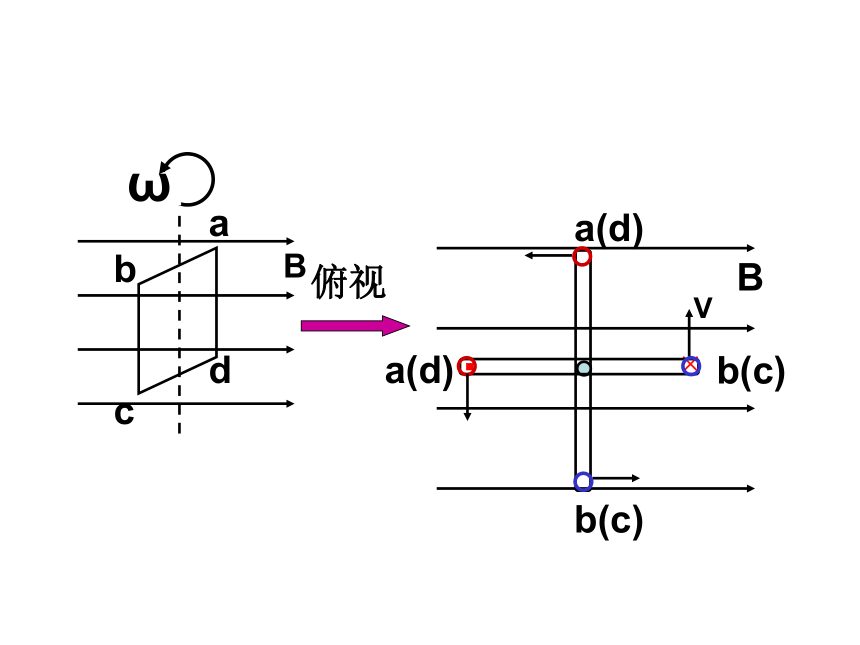

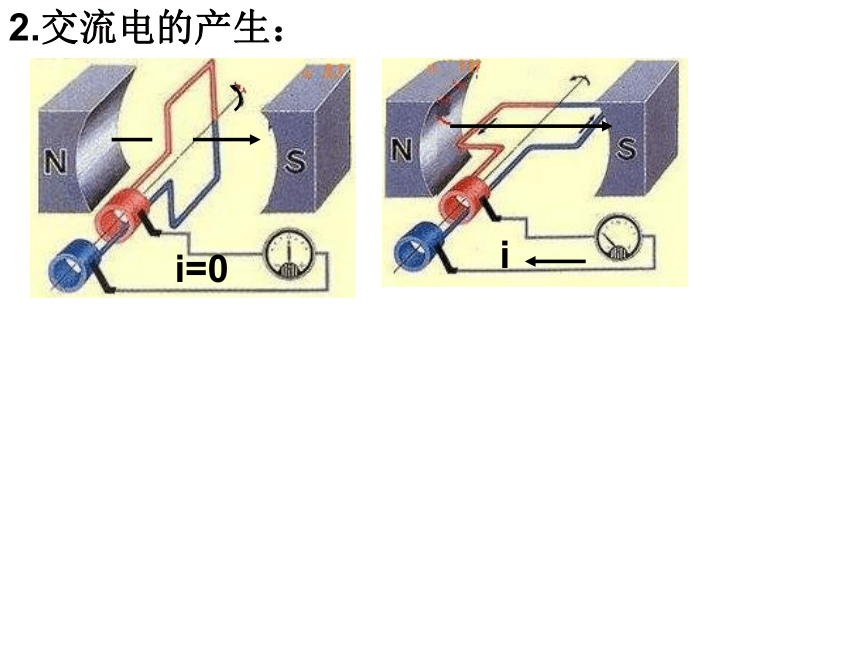

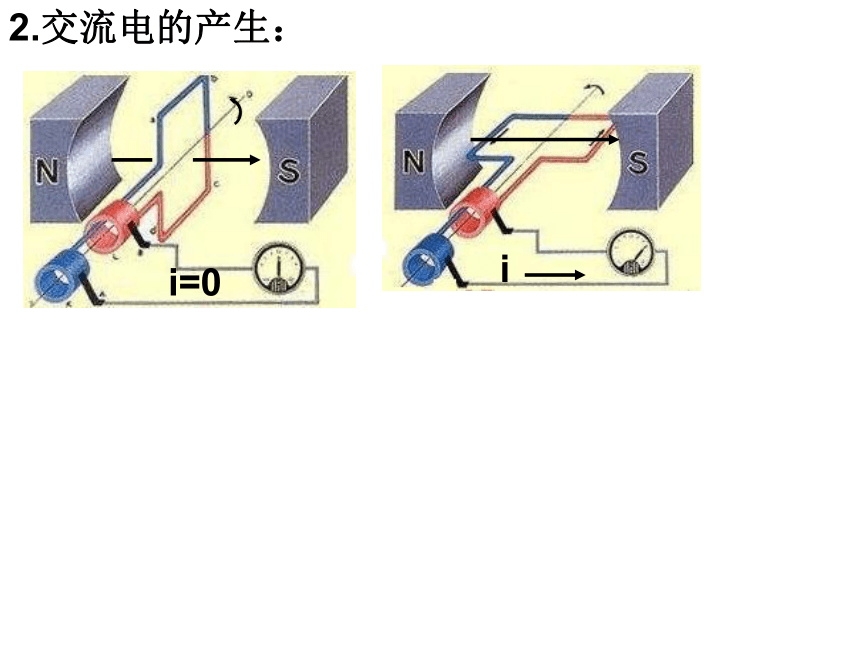

2.交流电的产生：

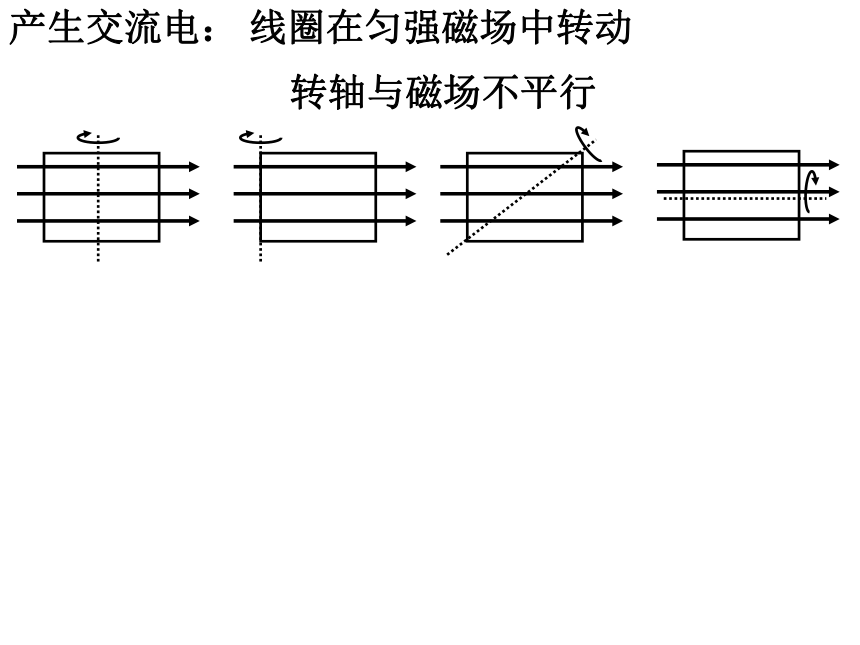

产生交流电：
线圈在匀强磁场中转动
转轴与磁场不平行
俯视

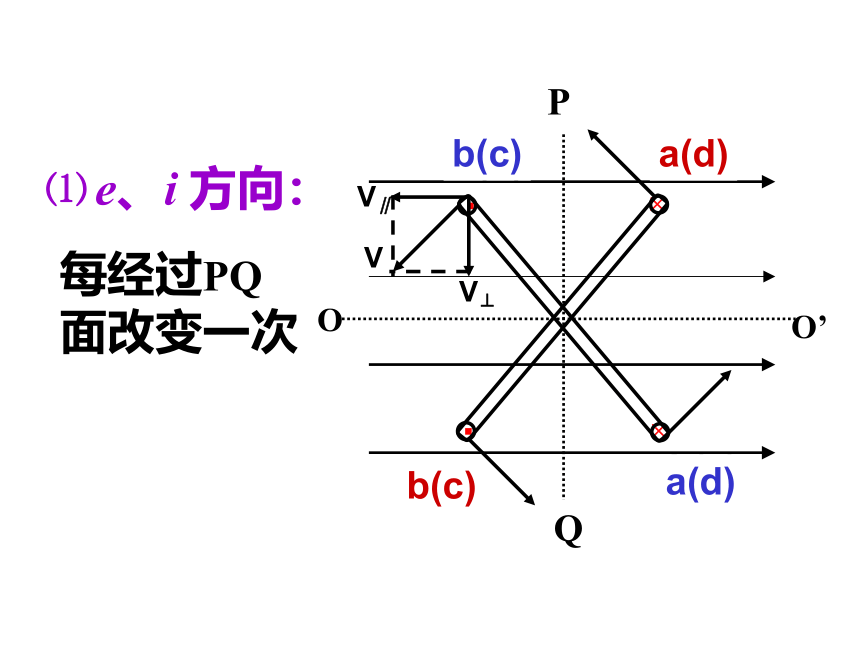

⑴ e、i 方向：
每经过PQ面改变一次
O
O’
Q
P
O
O’
Q
P
B
B
P
Q
O’
O
B
⑵ e、i 瞬时值
i= e /R
小结：
1.正弦或余弦
3.中性面——与磁感线垂直的平面；
e＝0；i＝0且将变向
φ＝φmax但变化率为0
1.有人说，当线圈转到中性面的瞬间，磁通量最大，所以感应电动势最大；转到峰值面的瞬间，磁通量为零，所以感应电动势也为零。对吗？为什么？
2.设磁感应强度为0.01T，单匝线圈边长AB为20厘米，宽AD为10厘米，转速为50r/s，匝数100，
求:线圈转动时感应电动势的最大值
3.一台发电机在产生正弦式电流，如果发电机电动势的峰值为Em=400V，线圈匀速转动的角速度为ω=314rad/s。写出电动势瞬时值的表达式。如果外电路只有电阻，总电阻为2kΩ，写出电流瞬时值表达式。
4如图是一个正弦交流电的电流图象，根据该图象可知，交流的频率f＝ Hz，线圈在匀强磁场中转动的角速度ω ＝ rad/s.若闭合电路中的总电阻为100Ω，则线圈中感应电动势的最大值 ＝ V.
100
5
10π
5.KLMN是一个竖直的矩形线框，全部处于磁感应强度为B的匀强磁场中，面积为S，KL水平，线框绕某竖直轴以ω匀速转动。在KL边与磁场方向到达30°时刻，线框中瞬时电动势e的大小是多少？标出此时电流方向。已知线框按俯视的逆时针方向转动。
