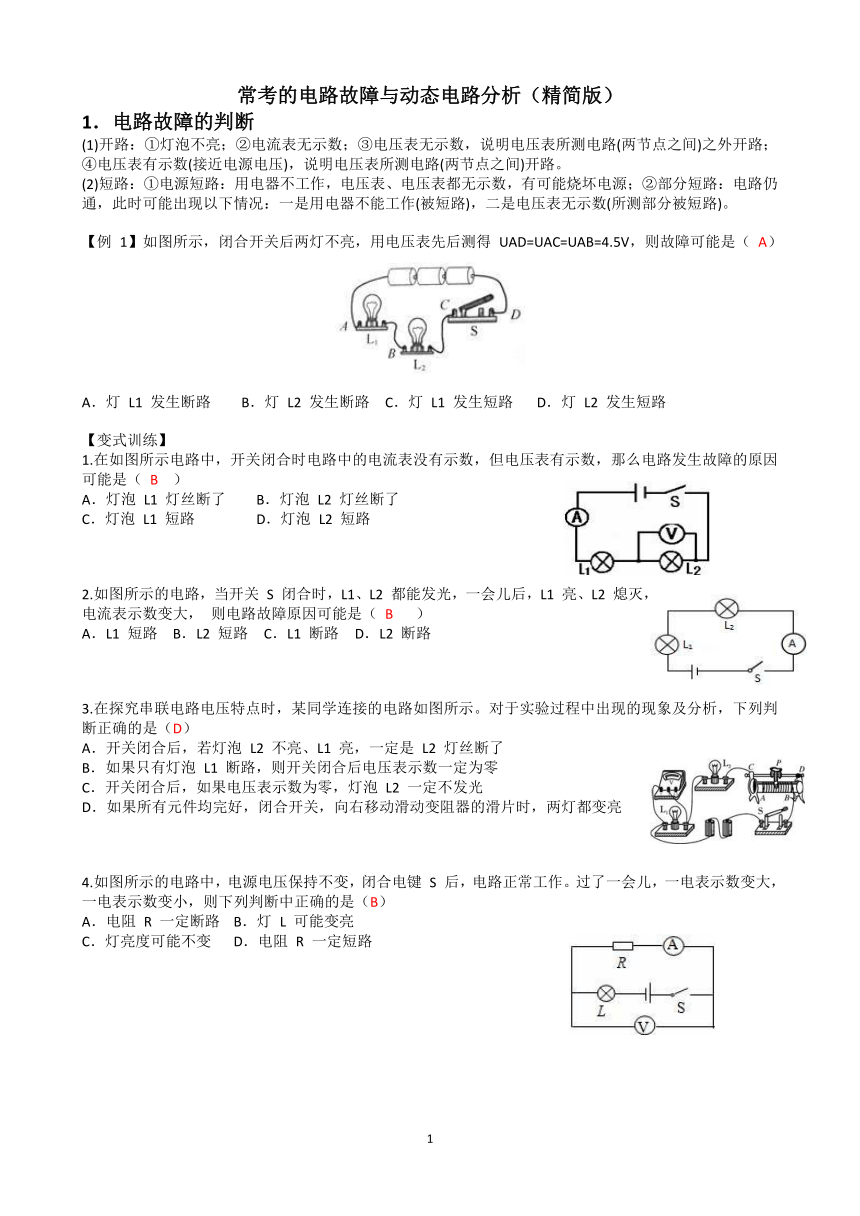

常考的电路故障与动态电路分析（精简版）
1．电路故障的判断
(1)开路：①灯泡不亮；②电流表无示数；③电压表无示数，说明电压表所测电路(两节点之间)之外开路；④电压表有示数(接近电源电压)，说明电压表所测电路(两节点之间)开路。
(2)短路：①电源短路：用电器不工作，电压表、电压表都无示数，有可能烧坏电源；②部分短路：电路仍通，此时可能出现以下情况：一是用电器不能工作(被短路)，二是电压表无示数(所测部分被短路)。
【例 1】如图所示，闭合开关后两灯不亮，用电压表先后测得 UAD=UAC=UAB=4.5V，则故障可能是（ A）
A．灯 L1 发生断路 B．灯 L2 发生断路 C．灯 L1 发生短路 D．灯 L2 发生短路
【变式训练】
1.在如图所示电路中，开关闭合时电路中的电流表没有示数，但电压表有示数，那么电路发生故障的原因可能是（ B ）
A．灯泡 L1 灯丝断了 B．灯泡 L2 灯丝断了
C．灯泡 L1 短路 D．灯泡 L2 短路
2.如图所示的电路，当开关 S 闭合时，L1、L2 都能发光，一会儿后，L1 亮、L2 熄灭，电流表示数变大， 则电路故障原因可能是（ B ）
A．L1 短路 B．L2 短路 C．L1 断路 D．L2 断路
3.在探究串联电路电压特点时，某同学连接的电路如图所示。对于实验过程中出现的现象及分析，下列判断正确的是（D）
A．开关闭合后，若灯泡 L2 不亮、L1 亮，一定是 L2 灯丝断了
B．如果只有灯泡 L1 断路，则开关闭合后电压表示数一定为零
C．开关闭合后，如果电压表示数为零，灯泡 L2 一定不发光
D．如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮
4.如图所示的电路中，电源电压保持不变，闭合电键 S 后，电路正常工作。过了一会儿，一电表示数变大，一电表示数变小，则下列判断中正确的是（B）
A．电阻 R 一定断路 B．灯 L 可能变亮
C．灯亮度可能不变 D．电阻 R 一定短路

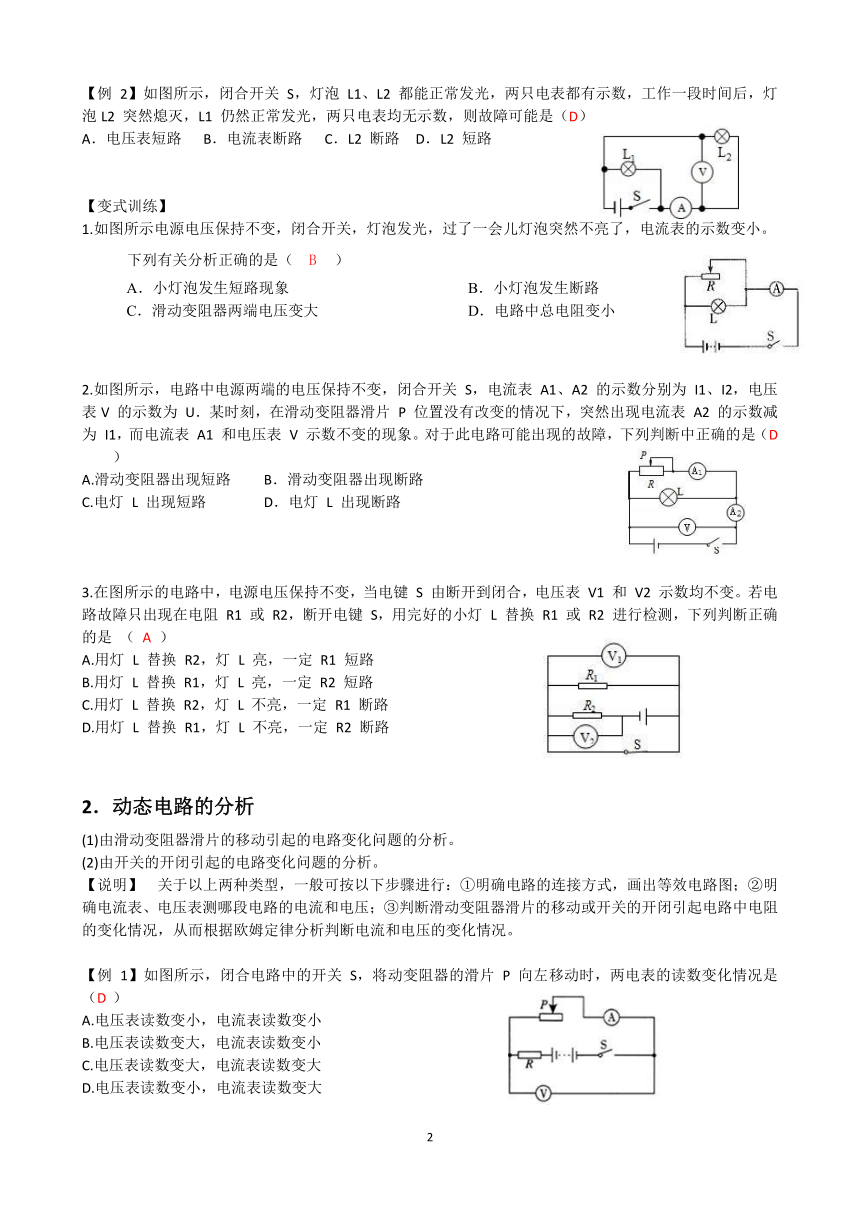

【例 2】如图所示，闭合开关 S，灯泡 L1、L2 都能正常发光，两只电表都有示数，工作一段时间后，灯泡L2 突然熄灭，L1 仍然正常发光，两只电表均无示数，则故障可能是（D）
A．电压表短路 B．电流表断路 C．L2 断路 D．L2 短路
【变式训练】
1.如图所示电源电压保持不变，闭合开关，灯泡发光，过了一会儿灯泡突然不亮了，电流表的示数变小。
下列有关分析正确的是（ B ）
A．小灯泡发生短路现象 B．小灯泡发生断路
C．滑动变阻器两端电压变大 D．电路中总电阻变小
2.如图所示，电路中电源两端的电压保持不变，闭合开关 S，电流表 A1、A2 的示数分别为 I1、I2，电压表V 的示数为 U．某时刻，在滑动变阻器滑片 P 位置没有改变的情况下，突然出现电流表 A2 的示数减为 I1，而电流表 A1 和电压表 V 示数不变的现象。对于此电路可能出现的故障，下列判断中正确的是（D ）
A.滑动变阻器出现短路 B．滑动变阻器出现断路
C.电灯 L 出现短路 D．电灯 L 出现断路
3.在图所示的电路中，电源电压保持不变，当电键 S 由断开到闭合，电压表 V1 和 V2 示数均不变。若电路故障只出现在电阻 R1 或 R2，断开电键 S，用完好的小灯 L 替换 R1 或 R2 进行检测，下列判断正确的是 （ A ）
A.用灯 L 替换 R2，灯 L 亮，一定 R1 短路
B.用灯 L 替换 R1，灯 L 亮，一定 R2 短路
C.用灯 L 替换 R2，灯 L 不亮，一定 R1 断路
D.用灯 L 替换 R1，灯 L 不亮，一定 R2 断路
2．动态电路的分析
(1)由滑动变阻器滑片的移动引起的电路变化问题的分析。
(2)由开关的开闭引起的电路变化问题的分析。
【说明】 关于以上两种类型，一般可按以下步骤进行：①明确电路的连接方式，画出等效电路图；②明确电流表、电压表测哪段电路的电流和电压；③判断滑动变阻器滑片的移动或开关的开闭引起电路中电阻的变化情况，从而根据欧姆定律分析判断电流和电压的变化情况。
【例 1】如图所示，闭合电路中的开关 S，将动变阻器的滑片 P 向左移动时，两电表的读数变化情况是（D ）
A.电压表读数变小，电流表读数变小
B.电压表读数变大，电流表读数变小
C.电压表读数变大，电流表读数变大
D.电压表读数变小，电流表读数变大
【变式训练】
1.如图所示的电路中，当滑片向左滑动时，两电表的示数变化及灯泡 L 的亮度变化正确的是（C ）
A.V 表变大，A 表变小，灯变暗
B. V 表变小，A 表变大，灯变亮
C.V 表变大，A 表不变，灯不变
D. V 表变小，A 表不变，灯不变
2.如图所示的电路，电源电压保持不变，R 为定值电阻。下列说法正确的是（ C ）
A.开关闭合前，电压表和电流表均无示数
B.开关闭合后，滑片 P 向右移动的过程中，电压表的示数变大
C.开关闭合后，滑片 P 向右移动的过程中，电压表与电流表示数的比值不变
D.开关闭合后，滑片 P 向右移动的过程中，电压表与电流表示数的乘积变大
3.如图所示的电路，电源电压保持不变。闭合开关 S，滑片 P 由中点逐渐向右移动的过程中（C ）
A.电压表 V2 的示数变小
B.电流表 A 的示数不变
C.电压表 V1 示数与电流表 A 示数的比值变大
D.电压表 V1 示数与电压表 V2 示数的差值不变
【例 3】在如图所示电路中，闭合开关 S 后，在滑片 P 向右滑动过程中，各电表示数变化正确的是（ B ）
A.A1、A3 示数不变，A2、V 示数变小
B.A1、V 示数不变，A2、A3 示数变小
C.A1、A2、V 示数不变，A3 示数变小
D.A2、V 示数不变，A1 示数变小，A3 示数变大
【变式训练】
1.如图所示，电源电压和电灯 L 的电阻均保持不变。当开关 S 闭合后，在变阻器滑片 P 从中点向下滑动的过程中，下列说法正确的是（C ）
A．电压表的示数变大 B．电灯 L 的亮度变暗
C．电流表 A1 的示数变小 D．电流表 A2 的示数不变
【例 4】如图所示的电路中，电源电压恒定，闭合开关 S 后，滑动变阻器的滑片 P 向左移动的过程中，下列说法正确的是（ D）
A.电流表 A1 示数变大，电压表 V 示数变小
B.电流表 A2 示数与电流表 A1 示数的比值变大
C.电压表 V 示数与电流表 A1 示数的比值变大
D.电压表 V 示数与电流表 A2 示数的比值不变
【变式训练】
1.如图所示电路中，电源电压和灯 L 的电阻均保持不变。开关 S 闭合后，在变阻器的滑片 P 从中点向 b端滑动过程中，下列说法正确的是（ A ）
电灯 L 的亮度不变
B．电压表的示数变大
C．电流表 A1 与电流表 A2 的示数之差变小
D．电路输出总电流变大
2.在如图所示的电路中，电源电压保持不变。闭合电键 S，当滑动变阻器的滑片 P 向右移动时，变小的是（ D ）
A．电压表 V 示数变大
B．电压表 V 示数与电流表 A1 示数的乘积变大
C．电流表 A1 示数变小
D．电压表 V 示数与电流表 A 示数的乘积变小
3..如图的电路中，电源电压保持不变.闭合开关 S，当滑动变阻器的滑片 P 向右移动时，不变的是（ D ）
A.电流表 A 示数与电流表 A1 示数的差值
B.电压表 V 示数与与电流表 A 示数的比值
C.电压表 V 示数与与电流表 A 示数的乘积
D.电压表 V 示数与与电流表 A1 示数的乘积
【例 5】在如图所示的电路中，电源电压保持不变，电键 S1、S2 同时闭合时，电路中（ D）
A.电压表 V 的示数不变
B.电流表 A1 的示数变大
C.电压表 V 示数与电流表 A1 示数的比值不变
D.电压表 V 示数与电流表 A 示数的乘积变大
【变式训练】
1如图的电路中，当开关 S1 由断开到闭合，下列判断正确的是（ A ）
电流表的示数将变大 B．电压表的示数将变小
C．通过电阻 R1 的电流不变 D．电阻 R2 的电流变小
2.如图所示电路中，电键 S 由断开到闭合，电流表、电压表的示数的变化情况是（C ）
A．电流表示数增大，电压表示数增大 B．电流表示数增大，电压表示数不变
C．电流表示数增大，电压表示数减小 D．电流表示数减小，电压表示数增大
