焦耳定律
JOULE'S LAW
在这里添加相关的文字描述，可以从您的文案中复制需要的内容到这里。
初中物理 直接用
导入新课
星期天，张华的妈妈出门前嘱咐张华别看电视，得先完成作业，可是张华等妈妈一走，就看起了电视，直到妈妈回来前才开始做作业。妈妈问张华为何没有做完作业，张华说作业太难，可是张华妈妈只用了一招就知道张华说了谎，请问，他妈妈是怎样做的？
她摸了摸电视机的的散热窗，发现那儿还热着呢。
你有类似的经历吗，这个故事对你有什么启示？

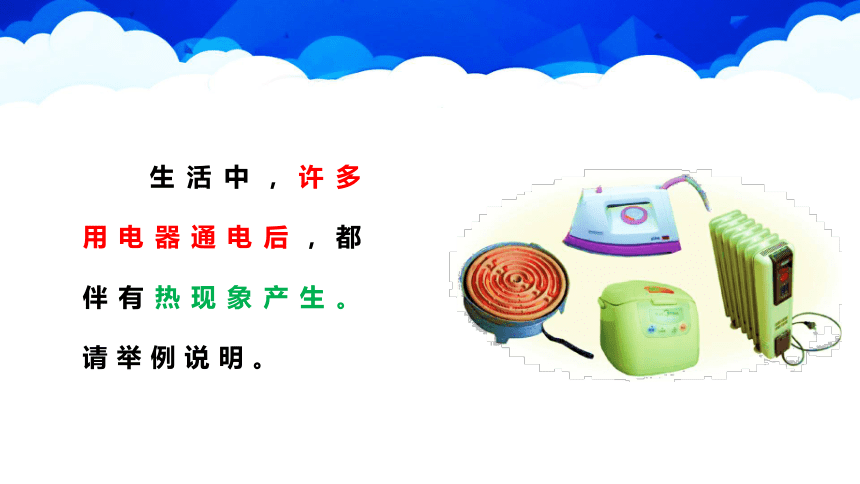

　 生活中，许多用电器通电后，都伴有热现象产生。请举例说明。

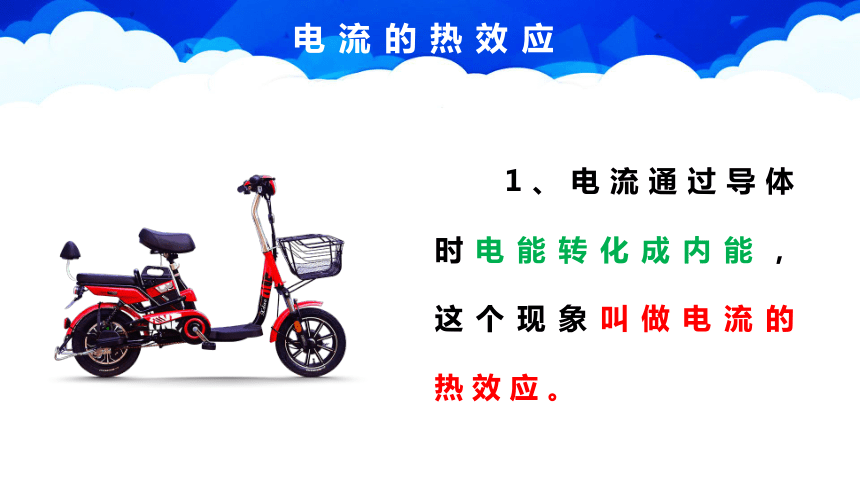

电流的热效应
1、电流通过导体时电能转化成内能，这个现象叫做电流的热效应。
想想议议

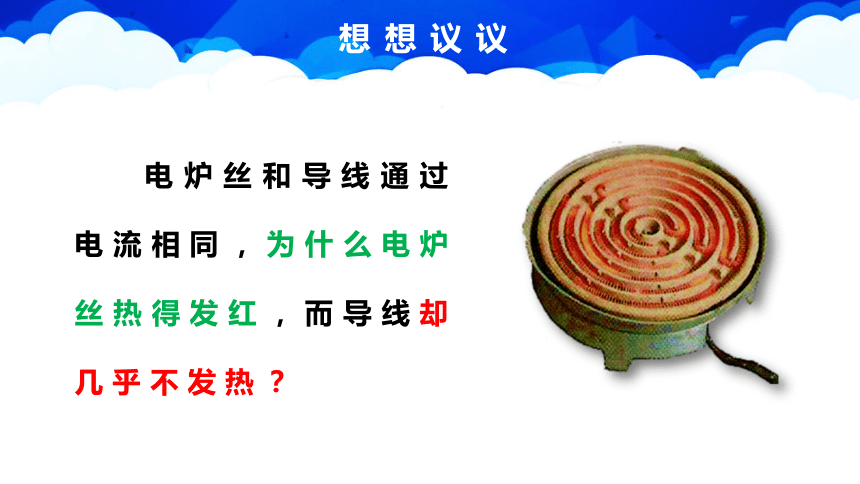

电炉丝和导线通过电流相同，为什么电炉丝热得发红，而导线却几乎不发热？　　

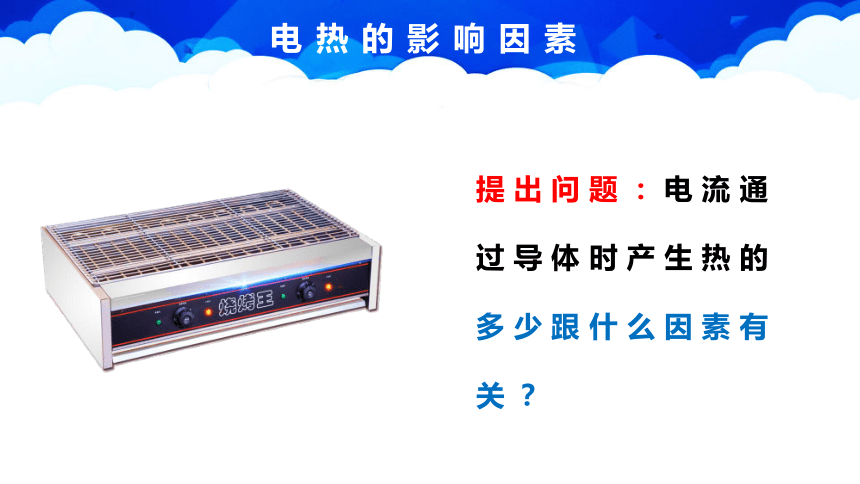

电热的影响因素
提出问题：电流通过导体时产生热的多少跟什么因素有关？

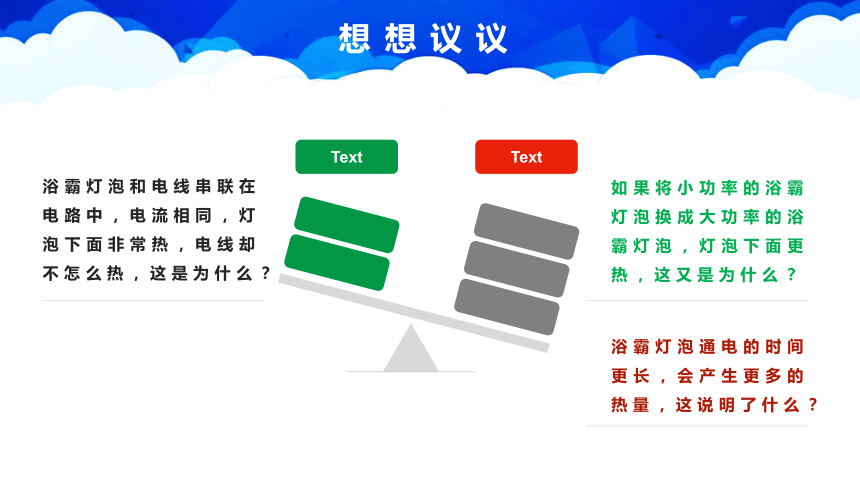

想想议议







Text
Text
如果将小功率的浴霸灯泡换成大功率的浴霸灯泡，灯泡下面更热，这又是为什么？
浴霸灯泡通电的时间更长，会产生更多的热量，这说明了什么？
浴霸灯泡和电线串联在电路中，电流相同，灯泡下面非常热，电线却不怎么热，这是为什么？
电热的危害
　　很多情况下我们并不希望用电器的温度过高。如：电视机的后盖有很多孔，为了通风散热；电脑运行时要用微型风扇及时散热等。
猜 想
导体的电阻
导体中电流
通电的时间
实验方法——控制变量法
电热的大小可能的影响因素
设计实验
用电阻丝给密封容器里的空气加热，U形管中液面高度的变化反映空气温度的变化，进而比较电热的大小。
实验装置
研究电热与电阻关系




R1 = 5 Ω

R2 = 10 Ω









A
在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。
研究电热与电流关系
在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。





I = 2I1














I

A

R = 5 Ω
R = 5 Ω
R = 5 Ω
I1

焦耳定律
单位：
公式：Q=I 2Rt

Q——焦（J）
I——安（A）
R——欧（Ω）
t——秒（s）
内容：电流流过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比。
∴ Q ＝W ＝ UIt ＝ I 2Rt
根据欧姆定律U＝IR
又∵ W ＝ UIt?
若电流做的功全部用来产生热量即Q ＝?W?
根据电功公式和欧姆定律推导焦耳定律。?
焦耳定律
想想议议
　　额定电压相同的灯泡，额定功率越大，电阻越小，正常工作时单位时间内产生的热量越多。可是按照焦耳定律，电阻越大，单位时间内产生的热量越多。二者似乎有矛盾，这是怎么回事？
　　答：前者说电阻越小，正常工作时单位时间内产生的热量越多，前提条件是电压相同；而后者说，电阻越大，单位时间内产生的热量越多，前提条件是电流相同，两者并不矛盾。所以我们在应用公式时应该特别注意条件。
电热的利用和防止
利用电热孵化器孵小鸡
用来加热
　　电热器的优点：清洁卫生，没有环境污染，热效率高，还可以方便地控制和调节温度。
焦耳定律
JOULE'S LAW
在这里添加相关的文字描述，可以从您的文案中复制需要的内容到这里。
初中物理 直接用
