(共20张PPT)
热机
HEAT ENGINE
在这里添加相关的文字描述,可以从您的文案中复制需要的内容到这里。
初中物理 直接用
新课导入
你知道它们它们是如何获得机械能的吗?
世界上第一辆汽车
世界上最快的汽车
热 机

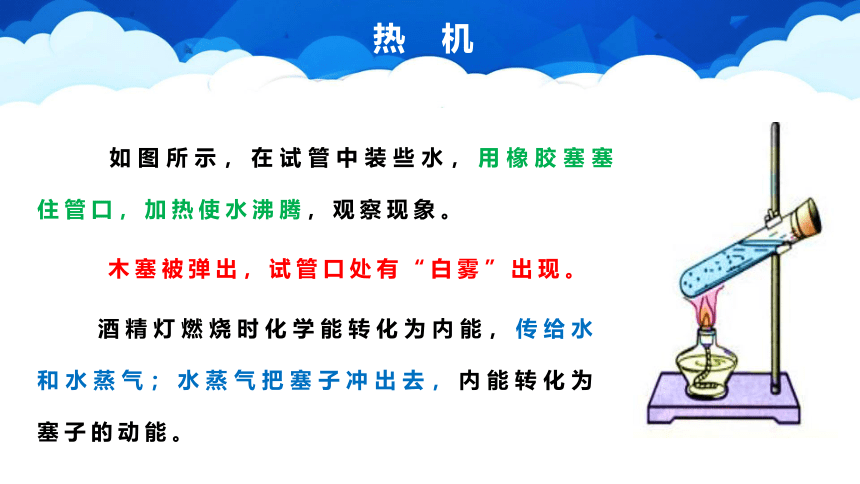

如图所示,在试管中装些水,用橡胶塞塞住管口,加热使水沸腾,观察现象。
木塞被弹出,试管口处有“白雾”出现。
酒精灯燃烧时化学能转化为内能,传给水和水蒸气;水蒸气把塞子冲出去,内能转化为塞子的动能。
热 机

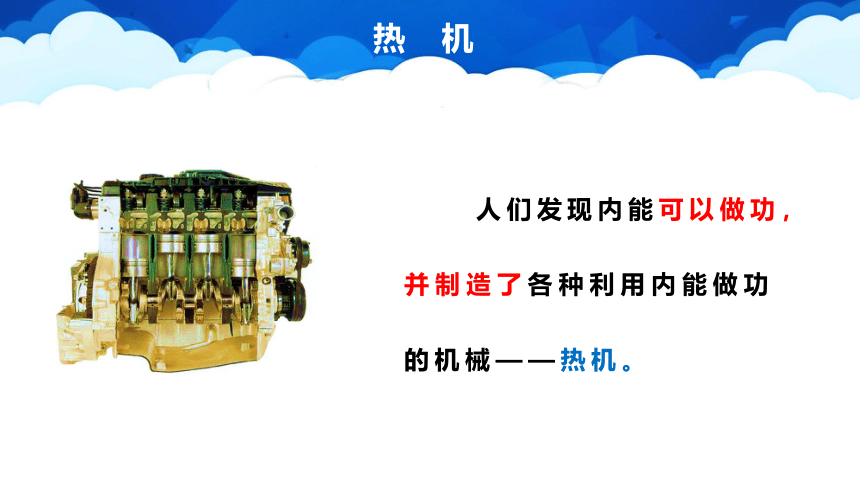

人们发现内能可以做功,并制造了各种利用内能做功的机械——热机。

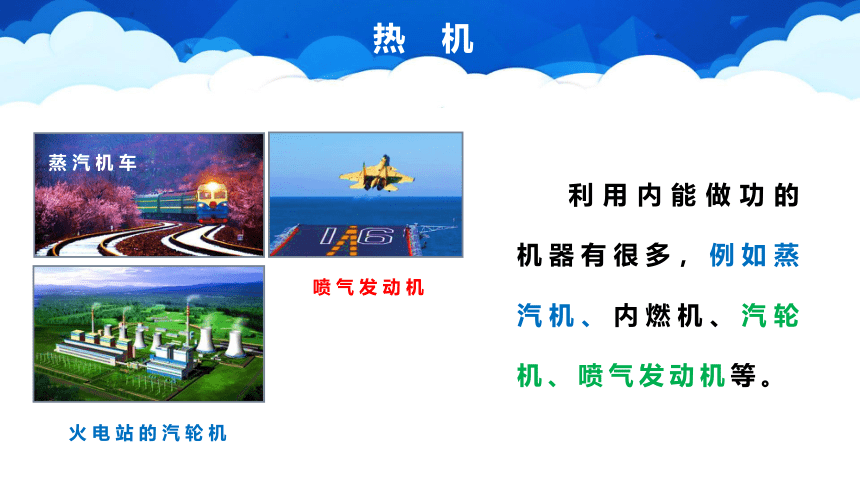

利用内能做功的机器有很多,例如蒸汽机、内燃机、汽轮机、喷气发动机等。
喷气发动机
火电站的汽轮机
热 机
蒸汽机车
汽油机

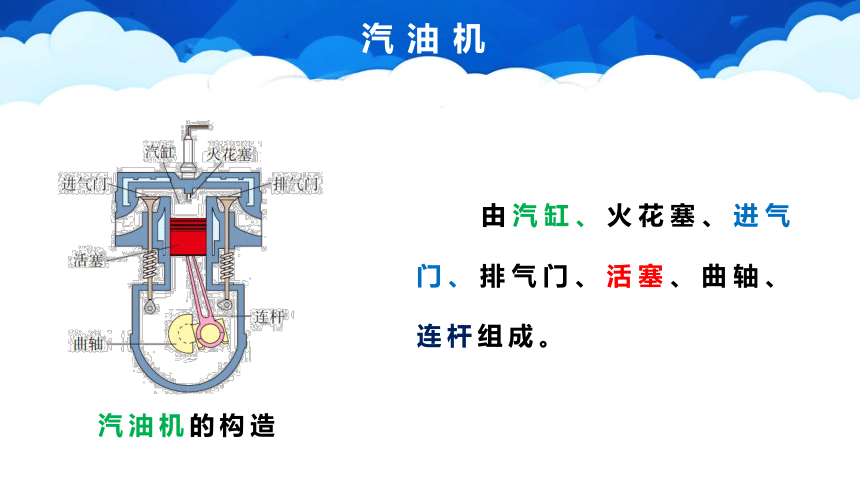

汽油机的构造
由汽缸、火花塞、进气门、排气门、活塞、曲轴、连杆组成。
汽油机

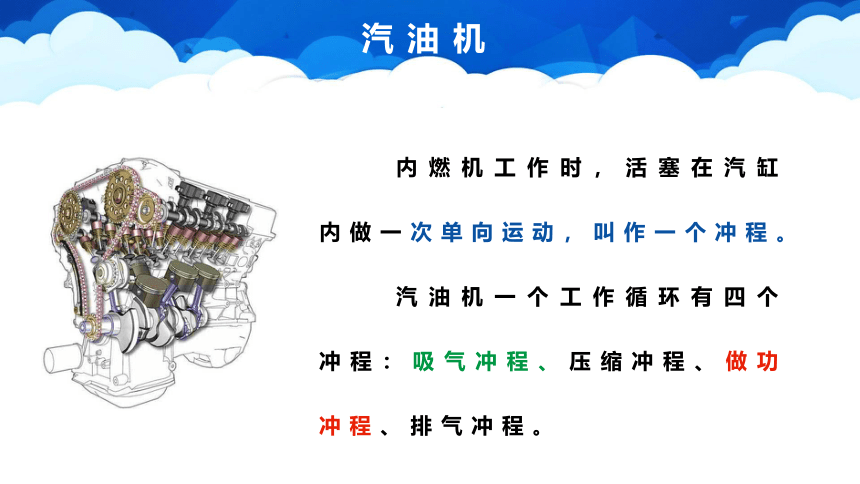

内燃机工作时,活塞在汽缸内做一次单向运动,叫作一个冲程。
汽油机一个工作循环有四个冲程:吸气冲程、压缩冲程、做功冲程、排气冲程。
吸气冲程
阀门:进气阀打开 ;排气阀关闭 。
活塞运动方向:向下 。
吸入气体:汽油和空气的燃料混合物。

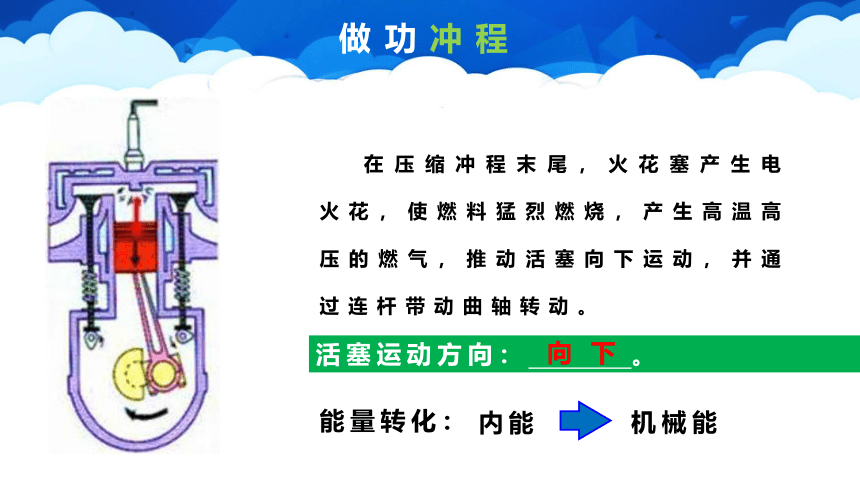

做功冲程
在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
活塞运动方向: 。
向 下
能量转化:

内能
机械能
柴油机
喷油嘴
进气门
活塞
连 杆
排气门
汽缸
曲 轴







柴油机的工作原理
吸气冲程

压缩冲程

做功冲程

排气冲程






吸气冲程
吸入气体: 。

空 气

活塞运动方向: 。
空气
阀门:进气阀 ;
排气阀 。
打开
关闭
向下
压缩冲程
空气:压强 ,温度 。
阀门:进气阀 ;
排气阀 。
活塞运动方向: 。
关闭
关闭
增大
向上
升高
活塞压缩空气体积对空气做功,空气内能增大,温度升高。超过柴油着火点。
能量转化:

机械能
内能
做功冲程
在压缩冲程末,从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
活塞运动方向: 。
向 下
能量转化:

机械能
内能
排气冲程
燃烧后的废气

阀门:进气阀 ;
排气阀 。
活塞运动方向: 。
关 闭
打 开
向 上
汽油机和柴油机的异同点比较
种类 汽油机 柴油机
相同点


点 构 造
燃 料
吸入气体
点火方式
都是内燃机,一个工作循环都经历四个冲程。
火花塞
喷油嘴
汽油
柴油
汽油和空气
空气
点燃式
压燃式
课堂小结
热机
HEAT ENGINE
在这里添加相关的文字描述,可以从您的文案中复制需要的内容到这里。
初中物理 直接用
感谢观看
