电流的测量
MEASUREMENT OF CURRENT
在这里添加相关的文字描述，可以从您的文案中复制需要的内容到这里。
初中物理 直接用

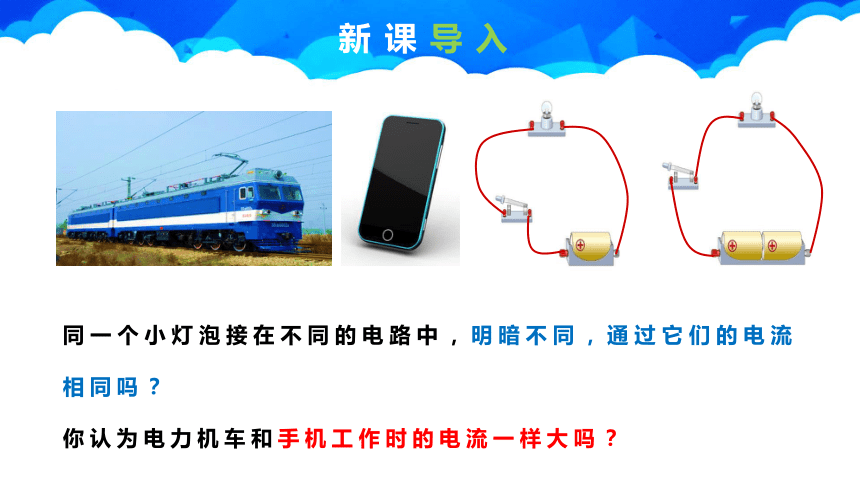

新课导入






同一个小灯泡接在不同的电路中，明暗不同，通过它们的电流相同吗？
你认为电力机车和手机工作时的电流一样大吗？

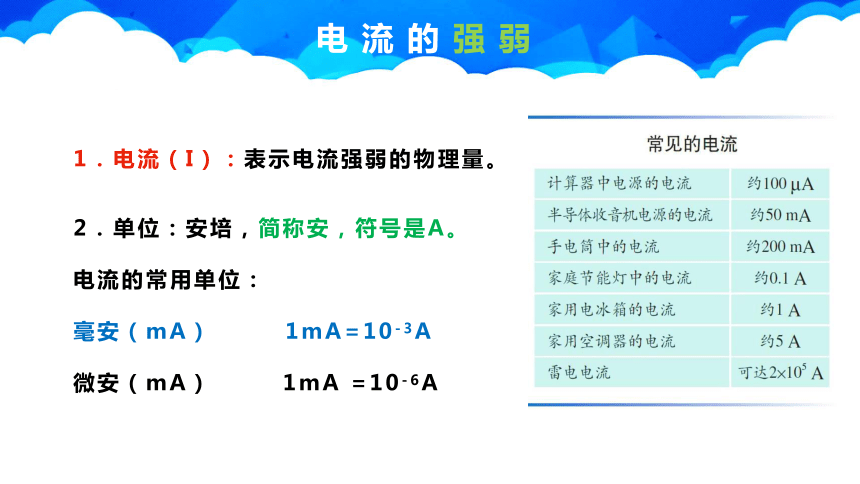

电流的强弱
　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1mA=10-3A
　　微安（mA） 1mA =10-6A

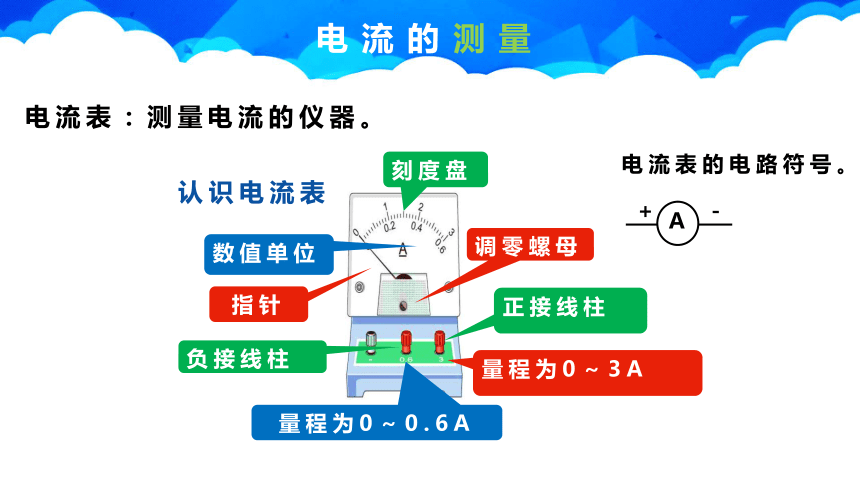

电流的测量
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6A
量程为0～3A
电流表：测量电流的仪器。


A
+
－
认识电流表
电流表的电路符号。

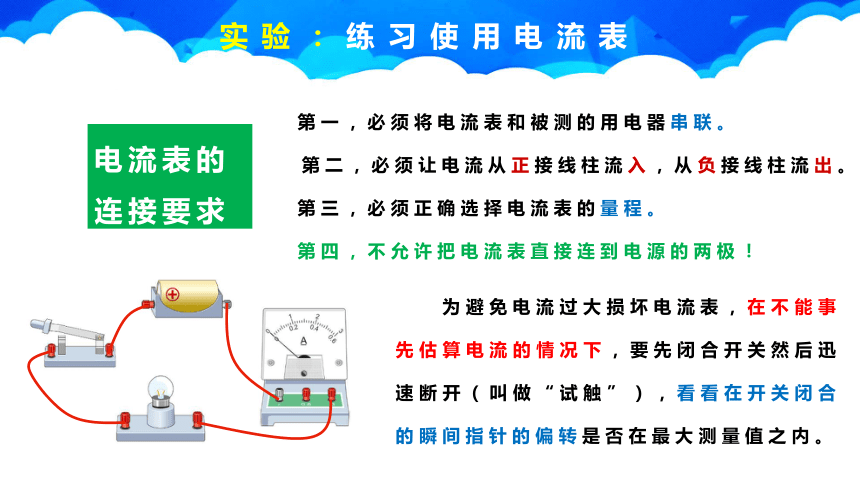

实验：练习使用电流表




　　为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
电流表的
连接要求
第一，必须将电流表和被测的用电器串联。
第二，必须让电流从正接线柱流入，从负接线柱流出。
第三，必须正确选择电流表的量程。
第四，不允许把电流表直接连到电源的两极！
电流的测量
　　以下电路中，电流表连接方法正确的是（ ）
A








A












A




A
B













A








A





C
D
电流的测量

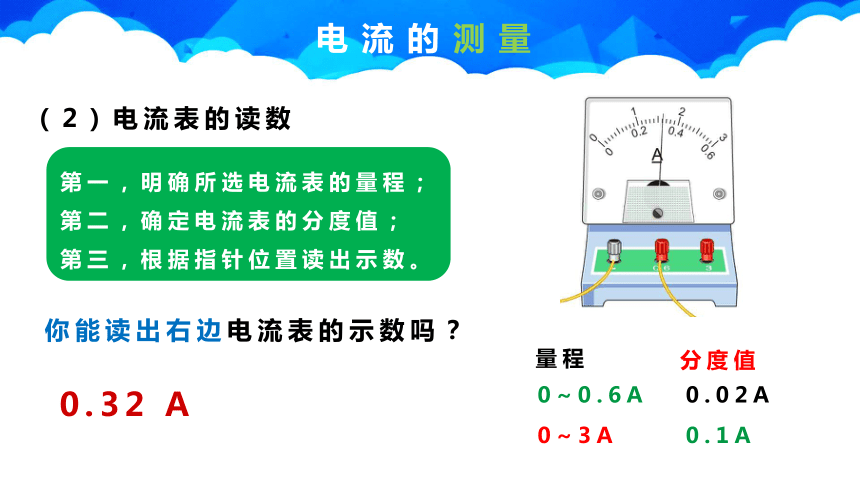

（2）电流表的读数
第一，明确所选电流表的量程；
第二，确定电流表的分度值；
第三，根据指针位置读出示数。
0~0.6A
0~3A
0.02A
0.1A
量程
分度值
0.32 A
你能读出右边电流表的示数吗？
请读出下列电流表的示数

0.58A
1.4A
电流的测量
①先按电路图甲连接实验电路，测出电路中电流；
②再按电路图乙连接实验电路，测出电路中电流；
③比较电流表两次示数是否有变化。
想一想，两次电流表的示数相同说明什么？
用电流表测量电路中的电流。



S
L

A








S
L

A






甲
乙
电流的测量
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S






L2
L1











A
电流的测量
　　2．根据所给电路图连接实物图。
L2
L1








A1




A2

A2

A1
电流的测量
　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干 路
L1
干 路
L2
L1

A2

A1







L2
L1








A2




A1
4．某同学估计小灯泡的电流约为0.80安培，则应选择右图的
和 接线柱。
负
0.6A
课堂小结
电流的强弱
电流的测量
电流表的正确使用

关键
