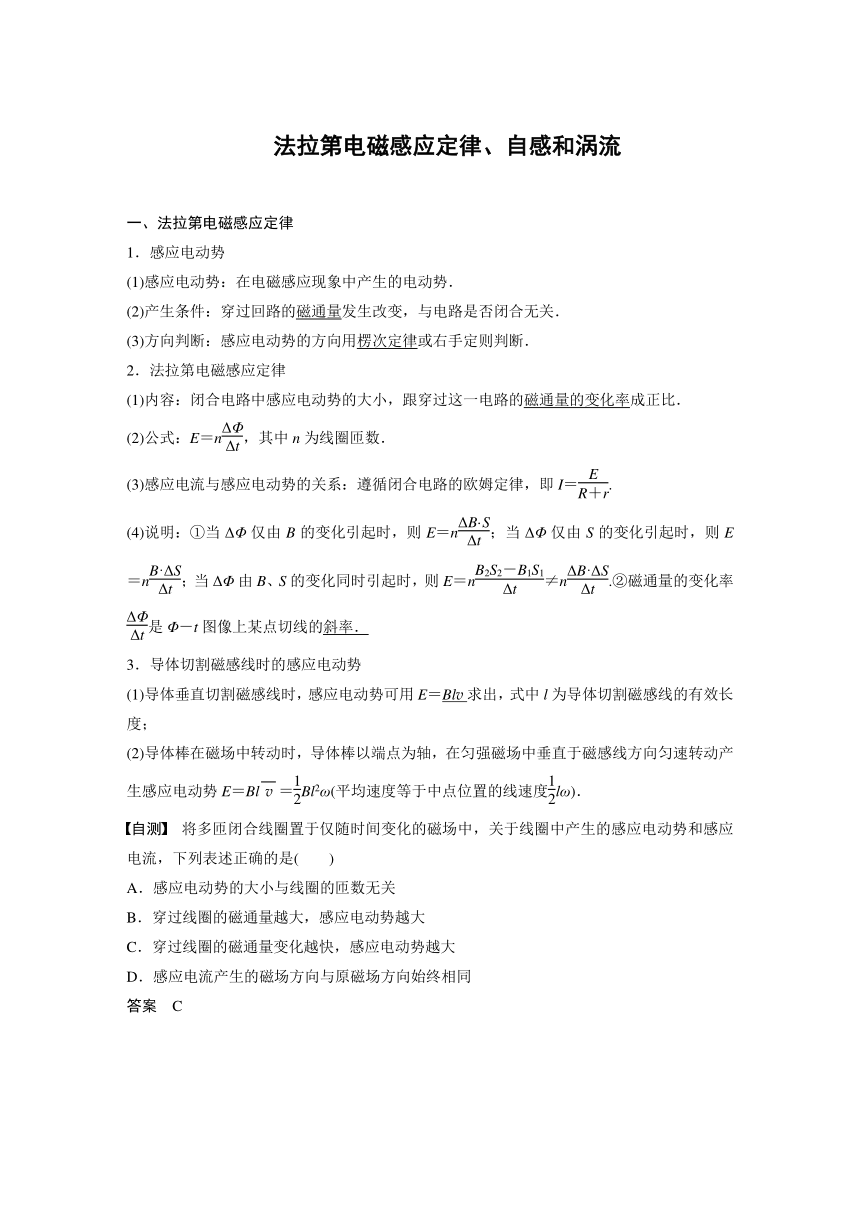

　法拉第电磁感应定律、自感和涡流

一、法拉第电磁感应定律
1．感应电动势
(1)感应电动势：在电磁感应现象中产生的电动势．
(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关．
(3)方向判断：感应电动势的方向用楞次定律或右手定则判断．
2．法拉第电磁感应定律
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．
(2)公式：E＝n，其中n为线圈匝数．
(3)感应电流与感应电动势的关系：遵循闭合电路的欧姆定律，即I＝.
(4)说明：①当ΔΦ仅由B的变化引起时，则E＝n；当ΔΦ仅由S的变化引起时，则E＝n；当ΔΦ由B、S的变化同时引起时，则E＝n≠n.②磁通量的变化率是Φ－t图像上某点切线的斜率．
3．导体切割磁感线时的感应电动势
(1)导体垂直切割磁感线时，感应电动势可用E＝Blv求出，式中l为导体切割磁感线的有效长度；
(2)导体棒在磁场中转动时，导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势E＝Bl＝Bl2ω(平均速度等于中点位置的线速度lω)．
自测　将多匝闭合线圈置于仅随时间变化的磁场中，关于线圈中产生的感应电动势和感应电流，下列表述正确的是(　　)
A．感应电动势的大小与线圈的匝数无关
B．穿过线圈的磁通量越大，感应电动势越大
C．穿过线圈的磁通量变化越快，感应电动势越大
D．感应电流产生的磁场方向与原磁场方向始终相同
答案　C

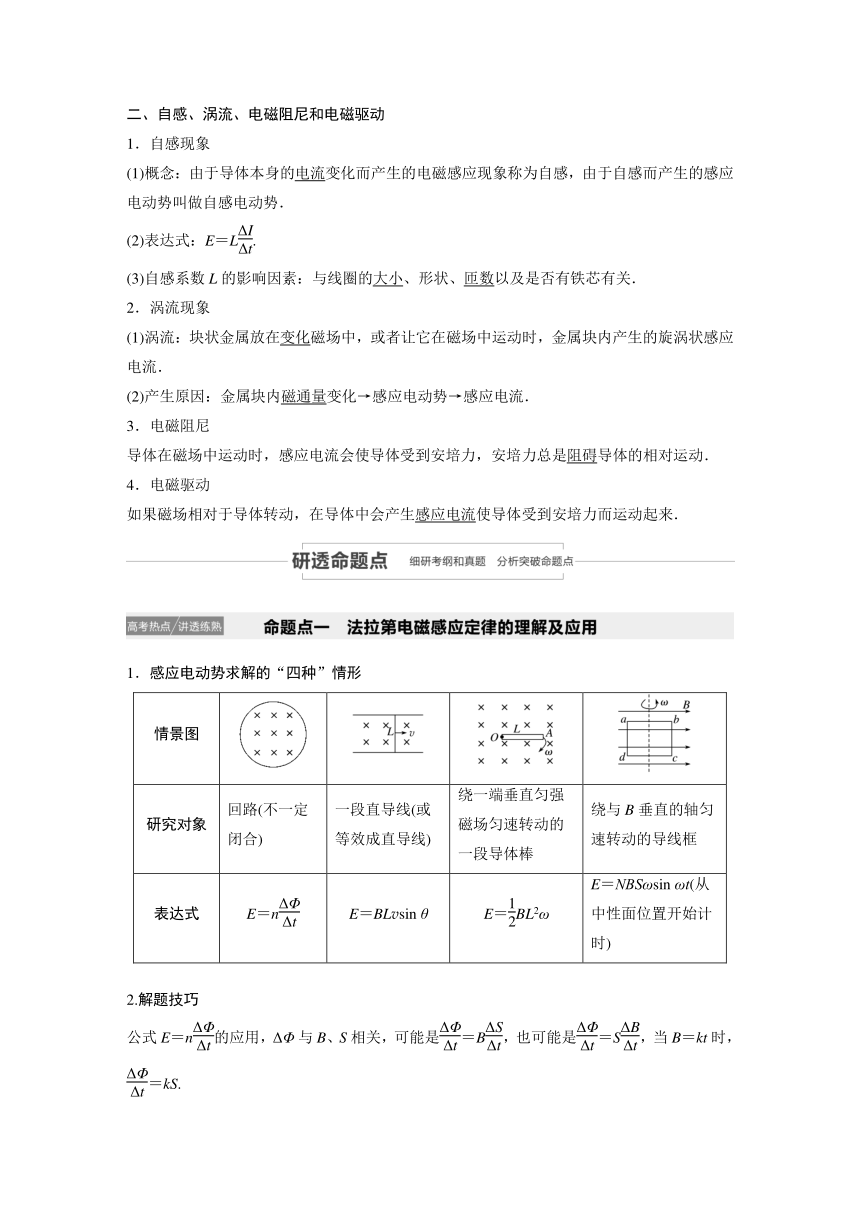

二、自感、涡流、电磁阻尼和电磁驱动
1．自感现象
(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势．
(2)表达式：E＝L.
(3)自感系数L的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关．
2．涡流现象
(1)涡流：块状金属放在变化磁场中，或者让它在磁场中运动时，金属块内产生的旋涡状感应电流．
(2)产生原因：金属块内磁通量变化→感应电动势→感应电流．
3．电磁阻尼
导体在磁场中运动时，感应电流会使导体受到安培力，安培力总是阻碍导体的相对运动．
4．电磁驱动
如果磁场相对于导体转动，在导体中会产生感应电流使导体受到安培力而运动起来．


1．感应电动势求解的“四种”情形
情景图
研究对象 回路(不一定闭合) 一段直导线(或等效成直导线) 绕一端垂直匀强磁场匀速转动的一段导体棒 绕与B垂直的轴匀速转动的导线框
表达式 E＝n E＝BLvsin θ E＝BL2ω E＝NBSωsin ωt(从中性面位置开始计时)


2.解题技巧
公式E＝n的应用，ΔΦ与B、S相关，可能是＝B，也可能是＝S，当B＝kt时，＝kS.

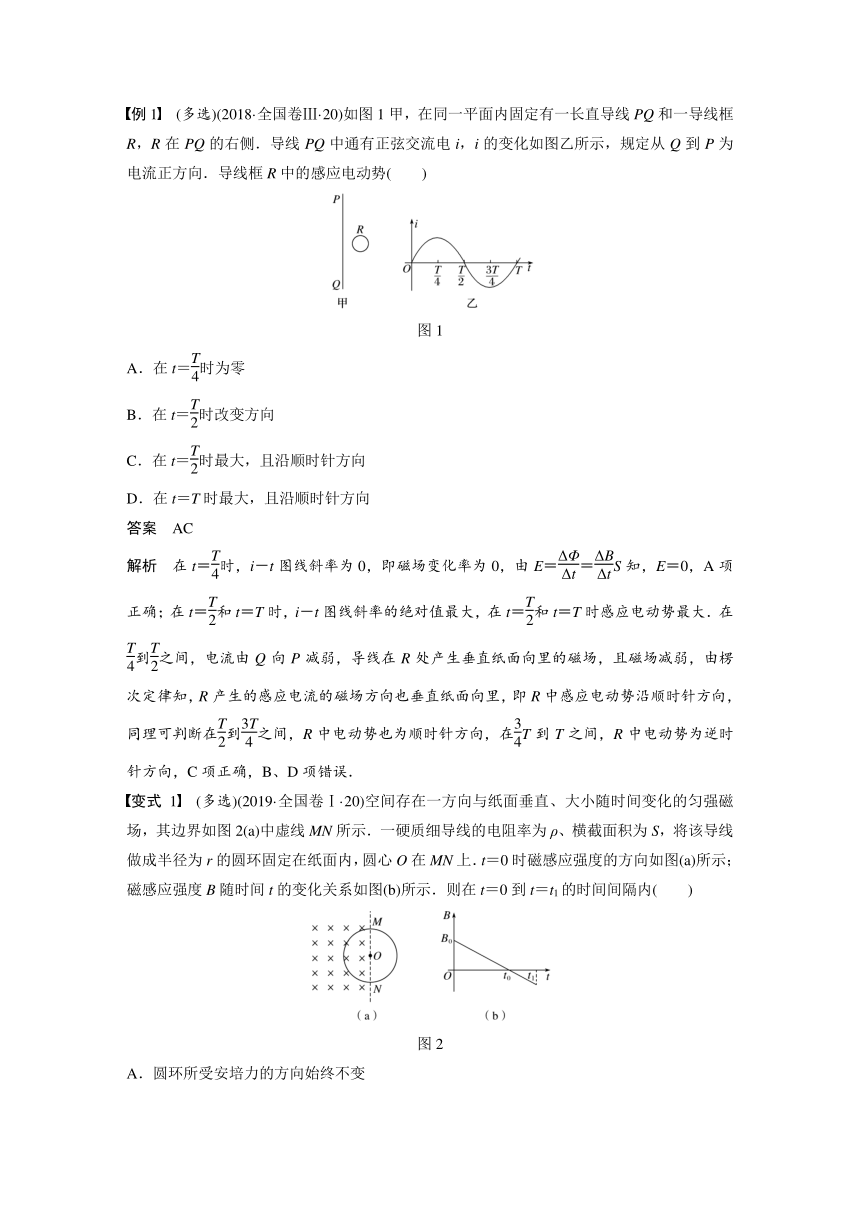

例1　(多选)(2018·全国卷Ⅲ·20)如图1甲，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧．导线PQ中通有正弦交流电i，i的变化如图乙所示，规定从Q到P为电流正方向．导线框R中的感应电动势(　　)

图1
A．在t＝时为零
B．在t＝时改变方向
C．在t＝时最大，且沿顺时针方向
D．在t＝T时最大，且沿顺时针方向
答案　AC
解析　在t＝时，i－t图线斜率为0，即磁场变化率为0，由E＝＝S知，E＝0，A项正确；在t＝和t＝T时，i－t图线斜率的绝对值最大，在t＝和t＝T时感应电动势最大．在到之间，电流由Q向P减弱，导线在R处产生垂直纸面向里的磁场，且磁场减弱，由楞次定律知，R产生的感应电流的磁场方向也垂直纸面向里，即R中感应电动势沿顺时针方向，同理可判断在到之间，R中电动势也为顺时针方向，在T到T之间，R中电动势为逆时针方向，C项正确，B、D项错误．
变式1　(多选)(2019·全国卷Ⅰ·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图2(a)中虚线MN所示．一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上．t＝0时磁感应强度的方向如图(a)所示；磁感应强度B随时间t的变化关系如图(b)所示．则在t＝0到t＝t1的时间间隔内(　　)

图2
A．圆环所受安培力的方向始终不变
B．圆环中的感应电流始终沿顺时针方向
C．圆环中的感应电流大小为
D．圆环中的感应电动势大小为
答案　BC
解析　在0～t0时间内，磁感应强度减小，根据楞次定律可知感应电流的方向为顺时针，圆环所受安培力水平向左；在t0～t1时间内，磁感应强度反向增大，感应电流的方向仍为顺时针，圆环所受安培力水平向右，所以选项A错误，B正确；根据法拉第电磁感应定律得E＝＝πr2·＝，由R＝ρ可得R＝ρ，根据欧姆定律可得I＝＝，所以选项C正确，D错误．

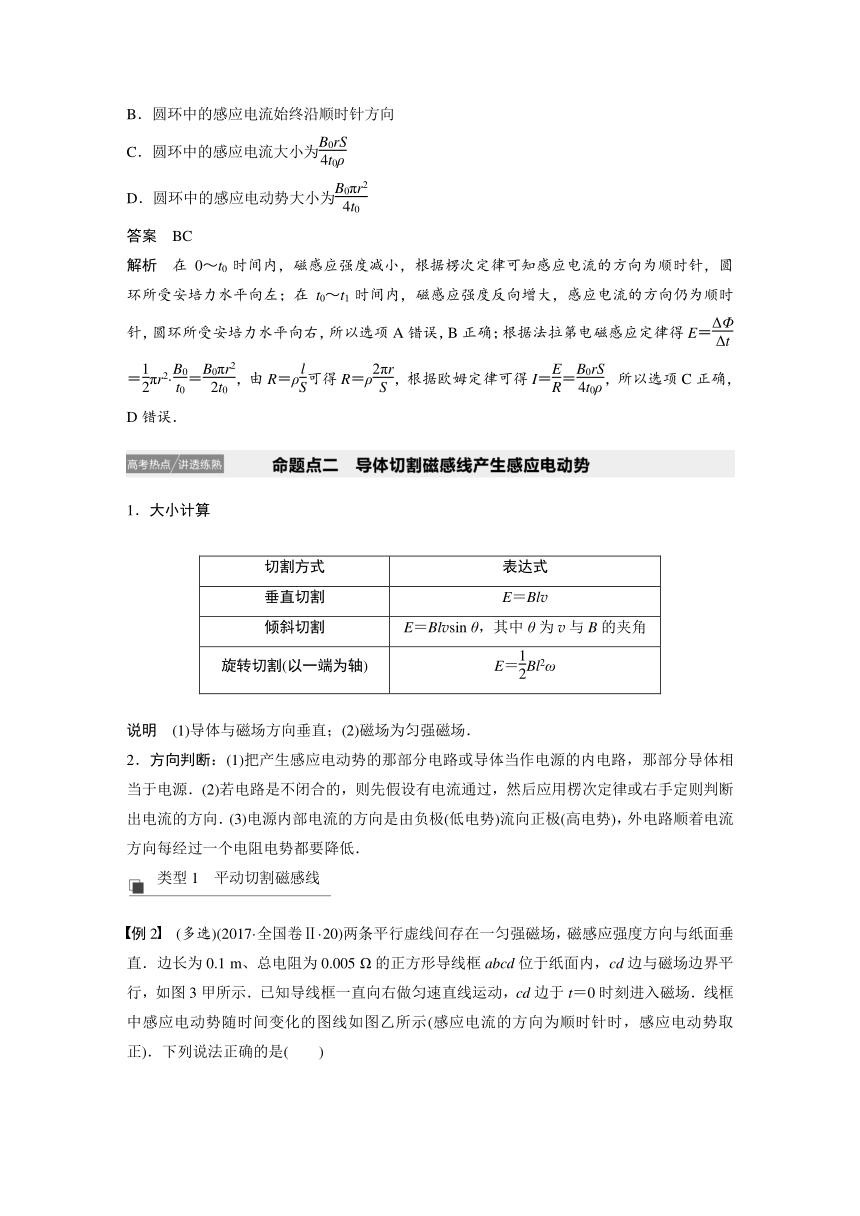

1．大小计算

切割方式 表达式
垂直切割 E＝Blv
倾斜切割 E＝Blvsin θ，其中θ为v与B的夹角
旋转切割(以一端为轴) E＝Bl2ω


说明　(1)导体与磁场方向垂直；(2)磁场为匀强磁场．
2．方向判断：(1)把产生感应电动势的那部分电路或导体当作电源的内电路，那部分导体相当于电源．(2)若电路是不闭合的，则先假设有电流通过，然后应用楞次定律或右手定则判断出电流的方向．(3)电源内部电流的方向是由负极(低电势)流向正极(高电势)，外电路顺着电流方向每经过一个电阻电势都要降低．
类型1　平动切割磁感线

例2　(多选)(2017·全国卷Ⅱ·20)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图3甲所示．已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场．线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时，感应电动势取正)．下列说法正确的是(　　)

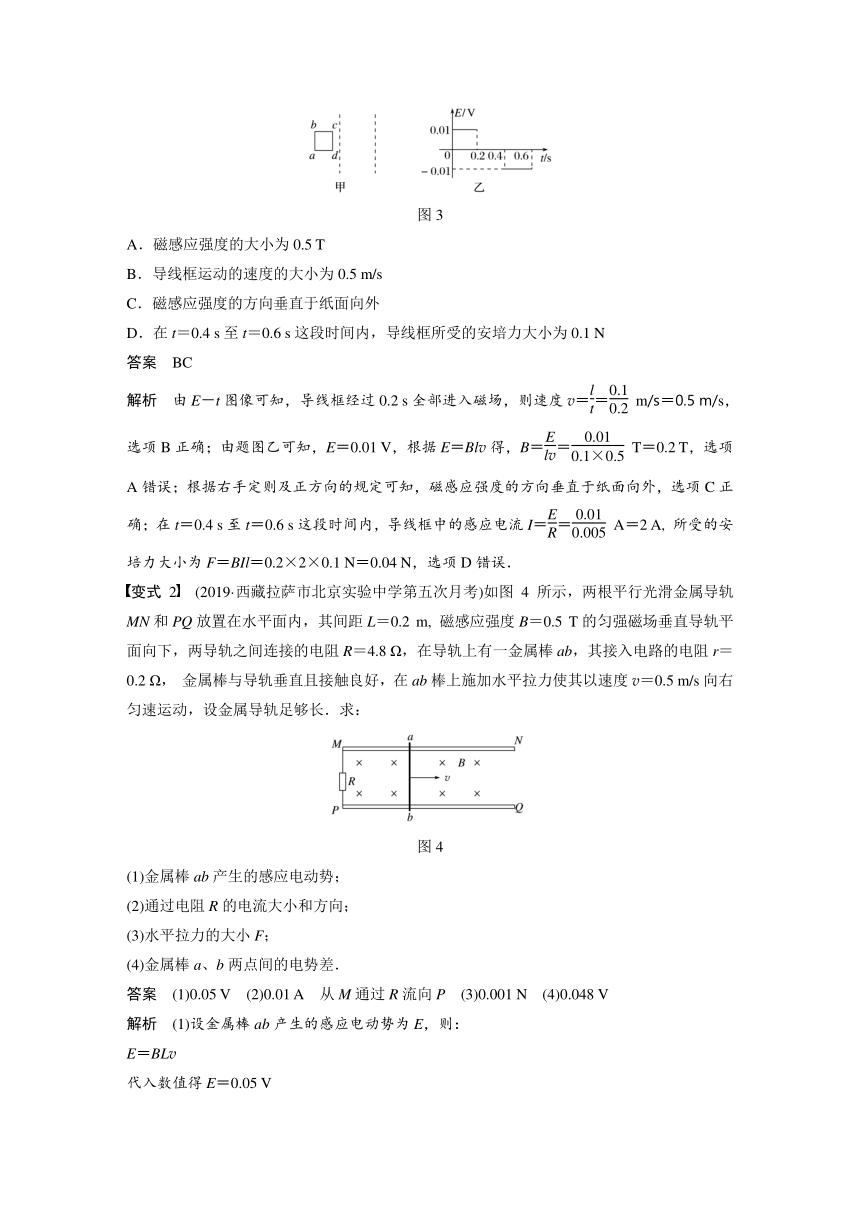

图3
A．磁感应强度的大小为0.5 T
B．导线框运动的速度的大小为0.5 m/s
C．磁感应强度的方向垂直于纸面向外
D．在t＝0.4 s至t＝0.6 s这段时间内，导线框所受的安培力大小为0.1 N
答案　BC
解析　由E－t图像可知，导线框经过0.2 s全部进入磁场，则速度v＝＝ m/s＝0.5 m/s，选项B正确；由题图乙可知，E＝0.01 V，根据E＝Blv得，B＝＝ T＝0.2 T，选项A错误；根据右手定则及正方向的规定可知，磁感应强度的方向垂直于纸面向外，选项C正确；在t＝0.4 s至t＝0.6 s这段时间内，导线框中的感应电流I＝＝ A＝2 A, 所受的安培力大小为F＝BIl＝0.2×2×0.1 N＝0.04 N，选项D错误．
变式2　(2019·西藏拉萨市北京实验中学第五次月考)如图4所示，两根平行光滑金属导轨MN和PQ放置在水平面内，其间距L＝0.2 m, 磁感应强度B＝0.5 T的匀强磁场垂直导轨平面向下，两导轨之间连接的电阻R＝4.8 Ω，在导轨上有一金属棒ab，其接入电路的电阻r＝0.2 Ω， 金属棒与导轨垂直且接触良好，在ab棒上施加水平拉力使其以速度v＝0.5 m/s向右匀速运动，设金属导轨足够长．求：

图4
(1)金属棒ab产生的感应电动势；
(2)通过电阻R的电流大小和方向；
(3)水平拉力的大小F；
(4)金属棒a、b两点间的电势差．
答案　(1)0.05 V　(2)0.01 A　从M通过R流向P　(3)0.001 N　(4)0.048 V
解析　(1)设金属棒ab产生的感应电动势为E，则：
E＝BLv
代入数值得E＝0.05 V
(2)设通过电阻R的电流大小为I，则：
I＝
代入数值得I＝0.01 A
由右手定则可得，通过电阻R的电流方向从M通过R流向P
(3)F安＝BIL＝0.001 N
ab棒做匀速直线运动，则F＝F安＝0.001 N
(4)设a、b两点间的电势差为Uab，则：
Uab＝IR
代入数值得Uab＝0.048 V
类型2　转动切割磁感线

例3　(2020·安徽宣城市期末调研测试)边界MN的一侧区域内，存在着磁感应强度大小为B、方向垂直于光滑水平桌面的匀强磁场．边长为l的正三角形金属线框abc粗细均匀，三边阻值相等，a顶点刚好位于边界MN上，现使线框围绕过a点且垂直于桌面的转轴匀速转动，转动角速度为ω，如图5所示，则在ab边开始转入磁场的瞬间a、b两端的电势差Uab为(　　)

图5
A.Bl2ω B．－Bl2ω
C．－Bl2ω D.Bl2ω
答案　A
解析　当ab边刚进入磁场时，ab边切割磁感线，切割长度为两个端点间的距离，即为a、b间的距离l，则E＝Bl ＝Bl＝Bl2ω；设每个边的电阻为R，a、b两点间的电势差为：U＝I·2R＝·2R，故U＝Bl2ω，故A正确，B、C、D错误．
变式3　(多选)(2016·全国卷Ⅱ·20)法拉第圆盘发电机的示意图如图6所示．铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触．圆盘处于方向竖直向上的匀强磁场B中．圆盘旋转时，关于流过电阻R的电流，下列说法正确的是(　　)

图6
A．若圆盘转动的角速度恒定，则电流大小恒定
B．若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动
C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化
D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍
答案　AB
解析　将圆盘看成无数辐条组成，它们都在切割磁感线从而产生感应电动势和感应电流，则当圆盘顺时针(俯视)转动时，根据右手定则可知圆盘上感应电流从边缘流向中心，流过电阻的电流方向从a到b，故B对；由法拉第电磁感应定律得感应电动势E＝BL＝BL2ω，I＝，ω恒定时，I大小恒定，ω大小变化时，I大小变化，方向不变，故A对，C错；由P＝I2R＝知，当ω变为原来的2倍时，P变为原来的4倍，故D错．

1．自感现象的四大特点
(1)自感电动势总是阻碍导体中原电流的变化．
(2)通过线圈中的电流不能发生突变，只能缓慢变化．
(3)电流稳定时，自感线圈相当于普通导体．
(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向．
2．自感中“闪亮”与“不闪亮”问题
与线圈串联的灯泡 与线圈并联的灯泡
电路图
通电时 电流逐渐增大，灯泡逐渐变亮 电流突然增大，然后逐渐减小达到稳定
断电时 电流逐渐减小，灯泡逐渐变暗，电流方向不变 电路中稳态电流为I1、I2： ①若I2≤I1，灯泡逐渐变暗； ②若I2＞I1，灯泡闪亮后逐渐变暗. 两种情况下灯泡中电流方向均改变


例4　(多选)(2019·山东潍坊市二模)如图7所示，L是自感系数较大的线圈，其直流电阻可忽略不计，a、b、c是三个相同的小灯泡，下列说法正确的是(　　)

图7
A．开关S闭合时，b、c灯立即亮，a灯逐渐亮
B．开关S闭合，电路稳定后，b、c灯亮，a灯不亮
C．开关S断开时，b、c灯立即熄灭，a灯逐渐熄灭
D．开关S断开时，c灯立即熄灭，a、b灯逐渐熄灭
答案　AD
解析　开关S闭合时，b、c灯立即亮，由于线圈中产生自感电动势阻碍电流的增加，使得a灯逐渐亮，选项A正确；开关S闭合，电路稳定后，三灯都亮，选项B错误；开关S断开时，c灯立即熄灭，由于在L中产生自感电动势阻碍电流的减小，则电流将在L与a、b灯之间形成新的回路，使得a、b灯逐渐熄灭，选项D正确，C错误．
变式4　(2017·北京卷·19)如图8所示，图甲和图乙是教材中演示自感现象的两个电路图，L1和L2为电感线圈．实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮．而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同．下列说法正确的是(　　)

图8
A．图甲中，A1与L1的电阻值相同
B．图甲中，闭合S1，电路稳定后，A1中电流大于L1中电流
C．图乙中，变阻器R与L2的电阻值相同
D．图乙中，闭合S2瞬间，L2中电流与变阻器R中电流相等
答案　C
解析　断开开关S1瞬间，线圈L1产生自感电动势，阻碍电流的减小，通过L1的电流反向通过A1，灯A1突然闪亮，随后逐渐变暗，说明IL1>IA1，即RL1　　　　　　　　　　　　　　　　　

电磁阻尼 电磁驱动
不同点 成因 由于导体在磁场中运动而产生感应电流，从而使导体受到安培力 由于磁场运动引起磁通量的变化而产生感应电流，从而使导体受到安培力
效果 安培力的方向与导体运动方向相反，阻碍导体运动 导体受安培力的方向与导体运动方向相同，推动导体运动
能量转化 导体克服安培力做功，其他形式的能转化为电能，最终转化为内能 由于电磁感应，磁场能转化为电能，通过安培力做功，电能转化为导体的机械能，从而对外做功
相同点 两者都是电磁感应现象，都遵循楞次定律，都是安培力阻碍引起感应电流的导体与磁场间的相对运动


例5　(2017·全国卷Ⅰ·18)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图9所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及其左右振动的衰减最有效的方案是(　　)

图9

答案　A
解析　感应电流产生的条件是闭合回路中的磁通量发生变化．在A图中，系统振动时，紫铜薄板随之上下及左右振动，在磁场中的部分有时多有时少，磁通量发生变化，产生感应电流，受到安培力，阻碍系统的振动；在B图中，只有紫铜薄板向左振动才产生感应电流，而上下振动无感应电流产生；在C图中，无论紫铜薄板上下振动还是左右振动，都不会产生感应电流；在D图中，只有紫铜薄板左右振动才产生感应电流，而上下振动无感应电流产生，故选项A正确，B、C、D错误．
变式5　如图10所示，关于涡流的下列说法中错误的是(　　)

图10
A．真空冶炼炉是利用涡流来熔化金属的装置
B．家用电磁炉锅体中的涡流是由恒定磁场产生的
C．阻尼摆摆动时产生的涡流总是阻碍其运动
D．变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流
答案　B
