15.1《电阻和变阻器》第一课时 课件（23张PPT）

(共23张PPT)
沪科版物理 九年级
第十五章 探究电路
第一节 电阻和变阻器
第一课时
水在水管中流动会受到阻力，电荷在导体中定向移动会受到阻力吗？

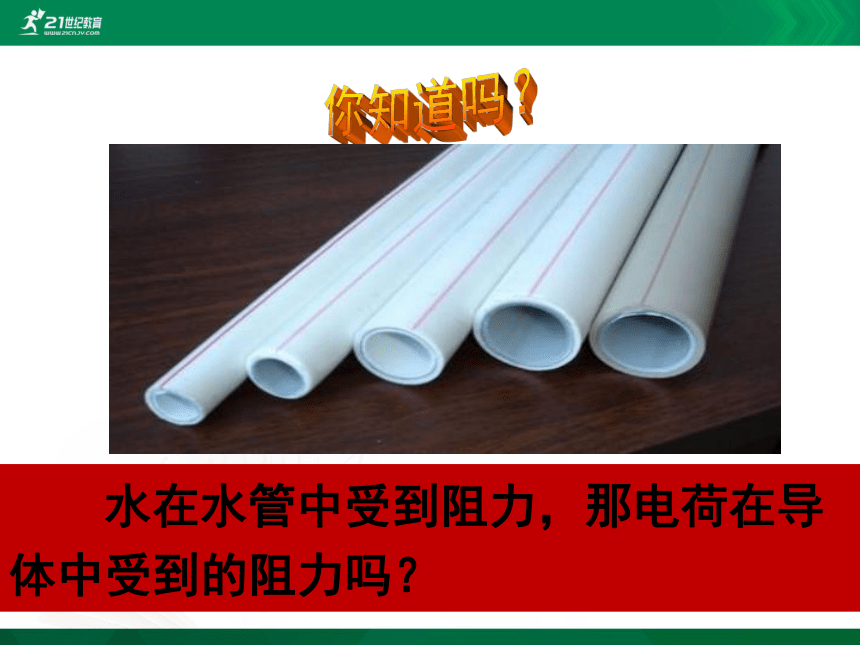

水在水管中受到阻力，那电荷在导体中受到的阻力吗？
在电压相同的情况下，电路接入不同的导体时，电流表的读数一样吗？
. A
. B
A
思考

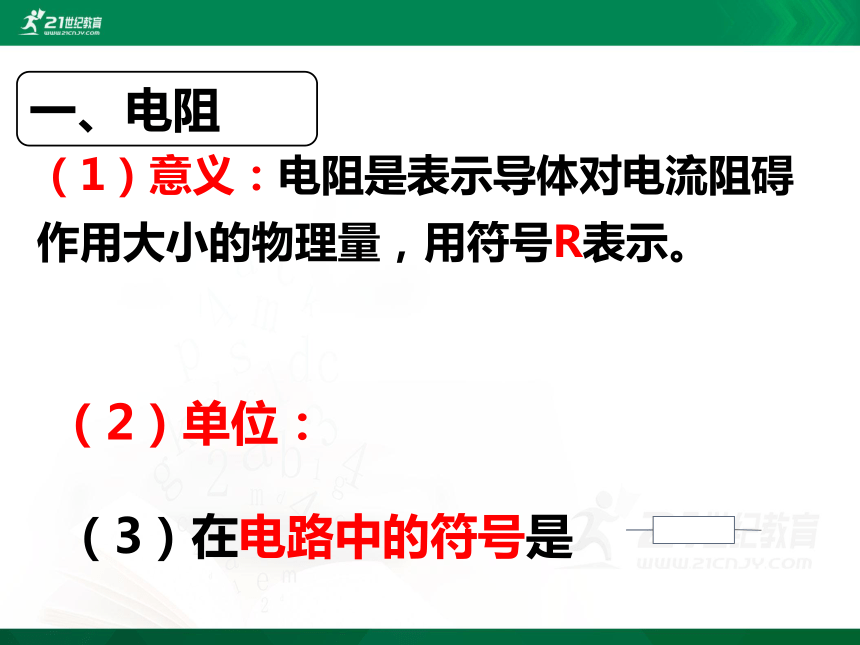

一、电阻
一、电阻
（1）意义：电阻是表示导体对电流阻碍作用大小的物理量，用符号R表示。
（2）单位：
（3）在电路中的符号是

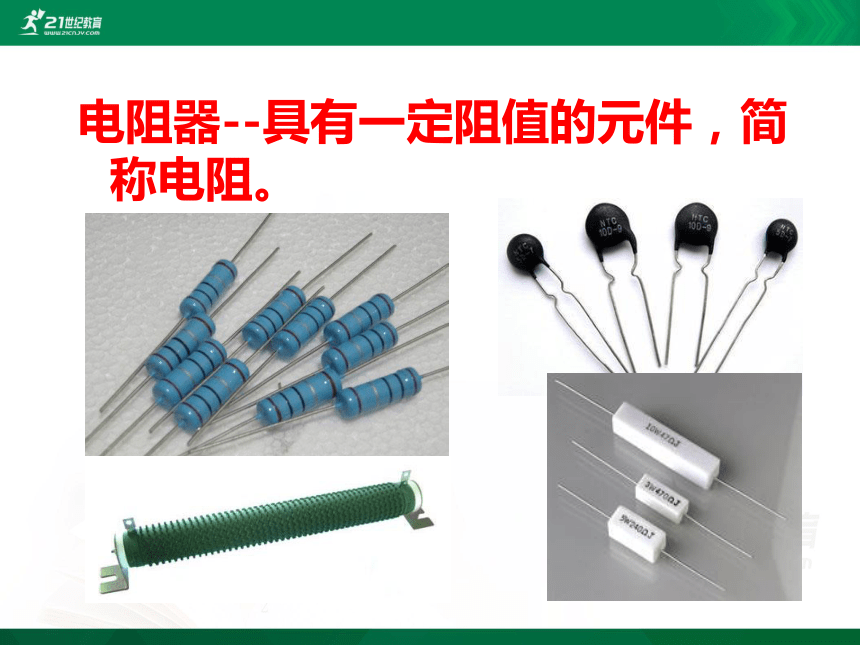

电阻器--具有一定阻值的元件，简称电阻。

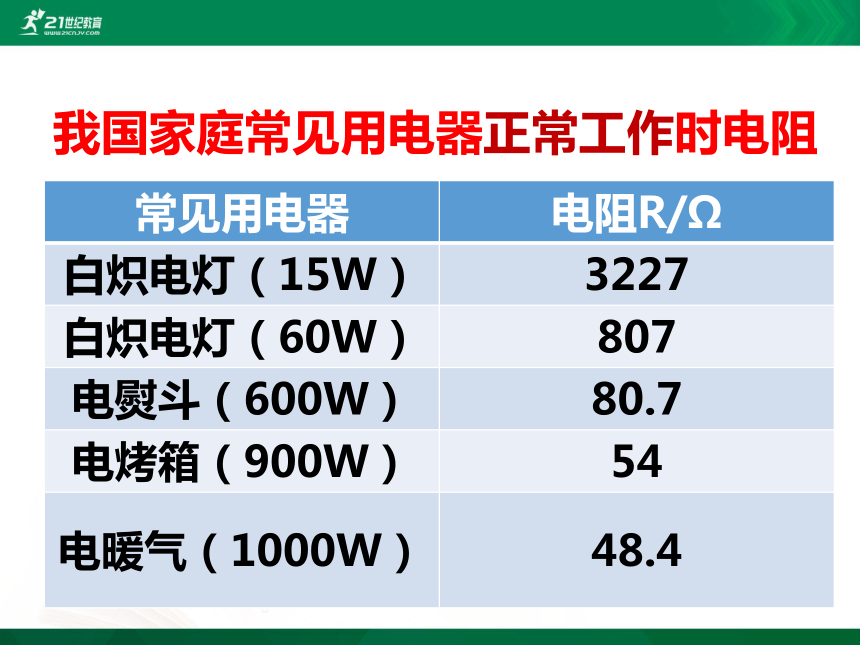

我国家庭常见用电器正常工作时电阻
常见用电器 电阻R/Ω
白炽电灯（15W） 3227
白炽电灯（60W） 807
电熨斗（600W） 80.7
电烤箱（900W） 54
电暖气（1000W） 48.4

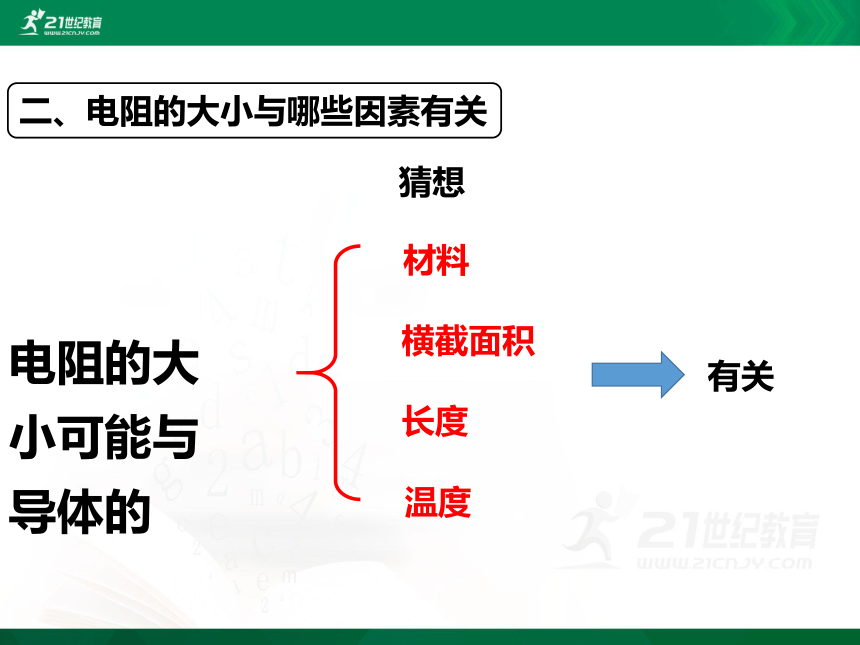

电阻的大小可能与导体的
猜想

材料
横截面积
长度
温度
有关
二、电阻的大小与哪些因素有关

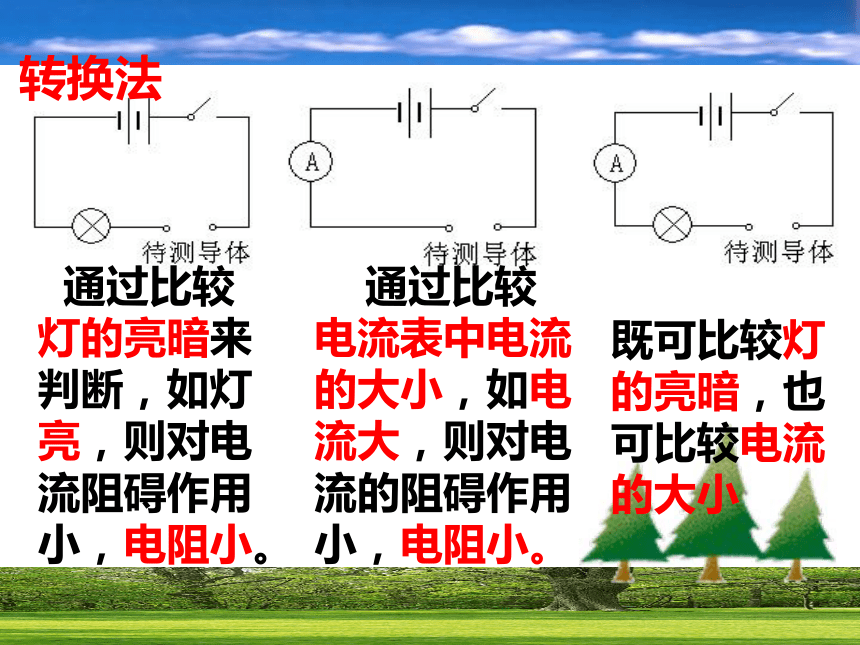

通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小。
通过比较电流表中电流的大小，如电流大，则对电流的阻碍作用小，电阻小。
既可比较灯的亮暗，也可比较电流的大小
转换法
控制变量法

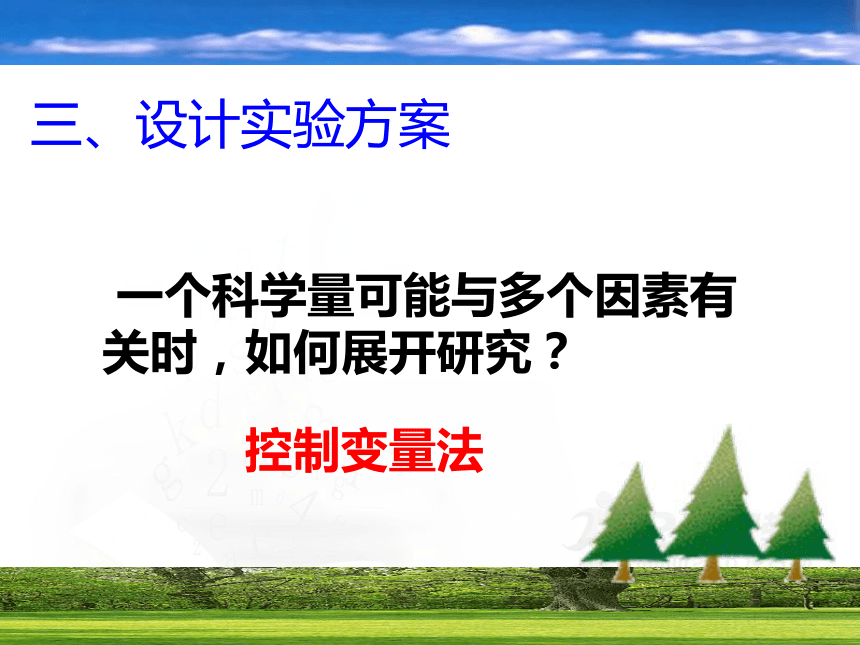

一个科学量可能与多个因素有关时，如何展开研究？
三、设计实验方案
思考：
你会选择哪两根导体做实验？
1、探究导体电阻与长度的关系
控制的不变量有＿＿、＿＿、＿＿。
材料　粗细　温度
实验结论：
材料、粗细相同的导体，长度越大，电阻＿＿。
越大
导体 灯的亮度 电流表示数 电阻大小
甲(1米) 暗 小 大
乙(0.5米) 亮 大 小
暗 小 大
亮 大 小
2、探究电阻与横截面积的关系，应控制＿＿、＿＿。
[实验结论]
在材料、长度相同的导体，横截面积越大，电阻＿＿。
材料　长度　
越小
导体 灯的亮度 电流表示数 电阻大小
甲(0.5mm2) 暗 小 大
乙(1mm2 ) 亮 大 小
暗 小 大
亮 大 小
[实验结论 ]
电阻大小与导体的材料_______。
控制的不变量有＿＿、＿＿。
长度　 粗 细　
3、探究导体电阻与材料的关系
有关
导体 灯的亮度 电流表示数 电阻大小
甲(锰铜) 亮 大 小
乙(镍铬) 暗 小 大
亮 大 小
暗 小 大
在20℃时，长1米，横截面积1毫米2 的各种材料的电阻(欧姆)--叫这种材料的电阻率（ρ）。
从表格中你发现了什么？
材料 电阻(欧姆) 材料 电阻(欧姆)
银 0.016 铁 0.096
铜 0.017 锰铜合金 0.44
铝 0.027 镍铬合金 1.1
钨 0.052 橡胶 1019--1022
影响电阻大小的因素
电阻的大小与导体的长度、横截面积和材料的性质有关，电阻是导体本身的一种性质。与电压、电流无关。
的电阻为10Ω
它的电阻为多少?
它的电阻为多少?
拉成长度是原来的2倍
压成长度是原来的0.5倍，直径是原来的2倍
40欧
2.5欧
拓展：
实验探究导体电阻与温度的关系
结论： 金属导体温度越高，电阻越大，温度越低，电阻越小。
超导现象：
某些材料的温度降低到一定程度时，电阻会突然消失，这就是超导现象。具有超导现象的导体叫做超导体。
注：
电阻是导体本身的一种性质，电阻大小由导体的材料，长度，横截面积，温度等因素决定 ，不管这个导体是否连入电路、是否有电流通过、两端是否有电压，电流，电压多大 导体对电流的阻碍作用（即电阻）总是存在的且大小不变，只是这种阻碍作用没有表现出来而已。
本课小结
通过本节课，你学到了什么？
一、电阻
二、电阻的大小与哪些因素有关
1、导体的电阻与导体的长度、横截面积、材料、温度有关。
2、相同材料时，导体越长、横截面积越小，导体的电阻就越大。
1、电阻是表示导体对电流阻碍作用大小的物理量，用符号R表示。电阻是导体本身的一种性质。
2、单位：欧姆 简称欧，用符号Ω 表示。
关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计）（ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D
随堂练习
